【Mind+】无需串口转换模块，用掌控板给MU摄像头升级固件
2019-09-121.1万
精华项目
AI 快速预览详细
本文介绍了一种方法，通过掌控板和Mind+编程软件，无需USB-UART模块即可为MU摄像头升级固件。首先需要将掌控板与MU摄像头通过扩展板连接，并交叉连接串口。然后，使用Mind+编程软件上传特定程序到掌控板。接着，进入烧录模式并使用esp flash_download_tools工具选择正确的参数进行固件升级。整个过程大约需要一分钟。此外，还提供了查看当前固件版本的方法。
|

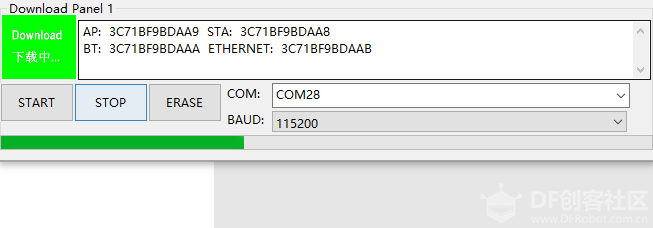

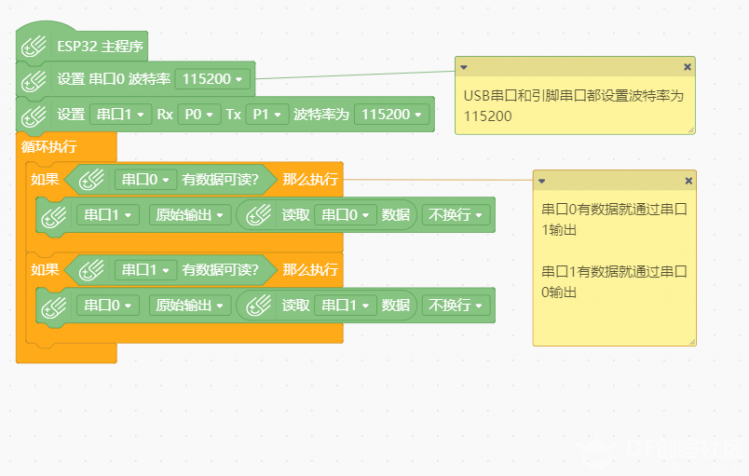

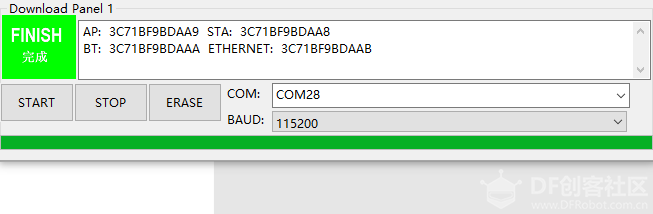

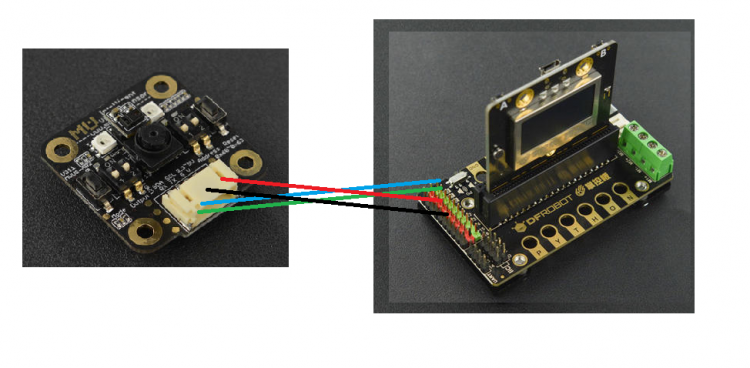

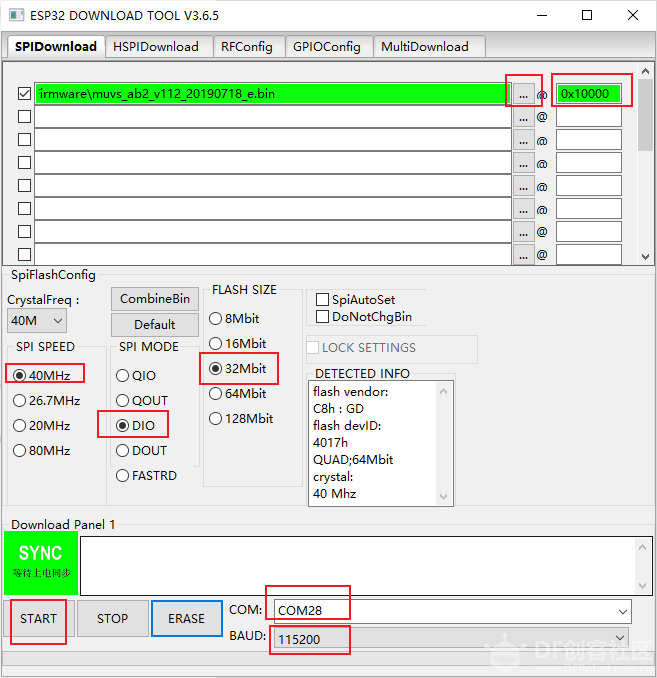

注意：官方固件升级后此方法已失效，请使用USB转TTL模块直接连接摄像头模块和电脑升级固件。 点击查看USB to TTL模块 手头有个MU视觉传感器，最近听说固件升级了，于是想升级一下固件，发现需要使用一个USB-UART模块做转接连接电脑，不过手头并没有这个模块，这就没有办法了吗？ 看了一下这个模块的原理，其实就是串口通信，主控板有多个串口，只要用串口做转发不就可以了吗？  掌控板有多个串口，Mind+里面可以对多个串口进行设置 编程如下： 项目文件，点击下载（使用Mind+V1.5.6及以上版本打开）  上传程序到掌控板。 硬件连接： 使用扩展板连接MU摄像头 串口需要交叉连接，TX接RX，RX接TX。 按照程序里面设置的板子上的P0为Rx，因此接到MU摄像头的TX，P1接摄像头的RX。  进入烧录模式： 按住MU 视觉传感器的Mode 键，再短按 Reset 键，松开 Mode 键，即可进入烧 录模式。 刷固件： 工具可以在MU摄像头的wiki后面下载：点击查看 上传完毕之后接下来就可以用esp的flash_download_tools这个软件对摄像头进行固件升级了。 打开esptools，选择ESP32。  点击...选择固件（firmware）版本，后面地址默认0x10000 （注意不要写错了，英文x，四个0，写错了会变砖  ）下面三个选择： 40MHz DIO 32Mbit 波特率BAUD选择115200，COM选择掌控板的串口（与Mind+里面显示的相同）（注意端口默认显示的不对，要点开下拉找到板子的串口号） 确认以上没有问题之后，点击START开始烧录，下面的进度条就会走，大概一分钟就更新完成了。  下载中：  下载完成：  之后断电重启就可以愉快的使用最新版本了。 查看当前固件版本的方法： 保持接线不变，摄像头模块上四个开关都拨到下方，将程序中的波特率从115200都改成9600，上传完毕后，打开串口监视器，按一下摄像头上的RST  |

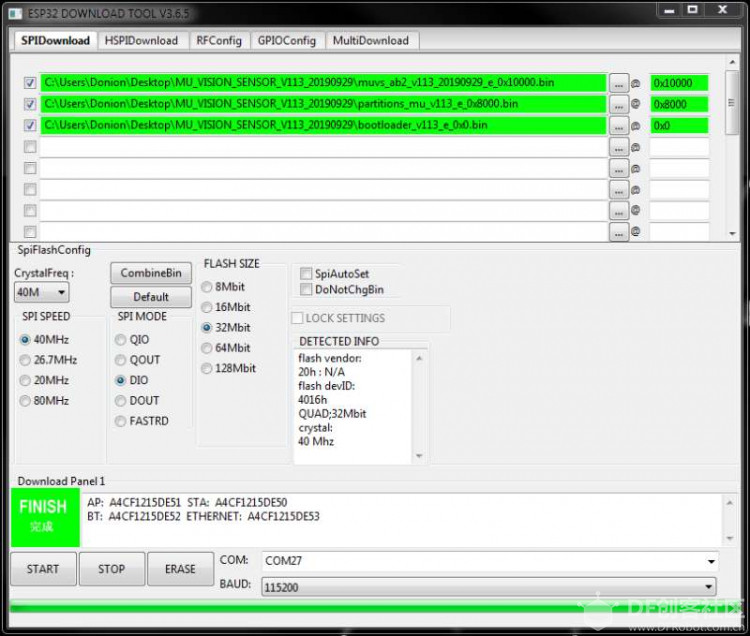

群友分享
下载链接：http://mai.morpx.com/images/page201904/%E5%B0%8FMU%E8%A7%86%E8%A7%89%E4%BC%A0%E6%84%9F%E5%99%A8%E5%9B%BA%E4%BB%B6%E5%8C%85_%E6%9B%B4%E6%96%B0%E8%87%B320190930.rar
