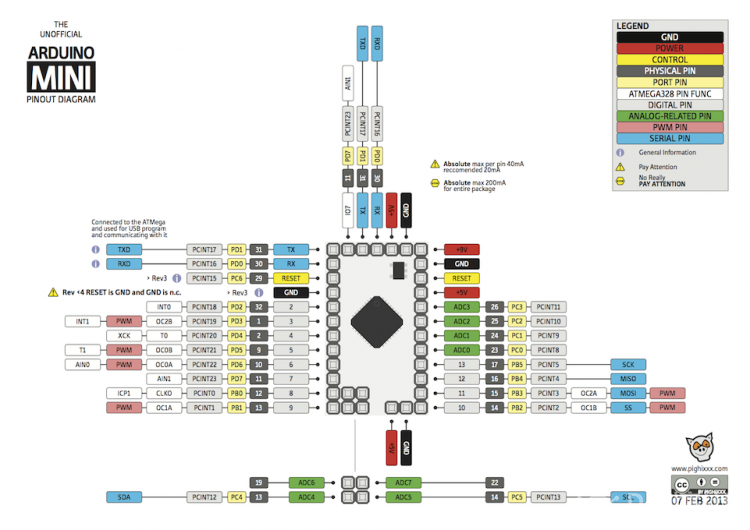

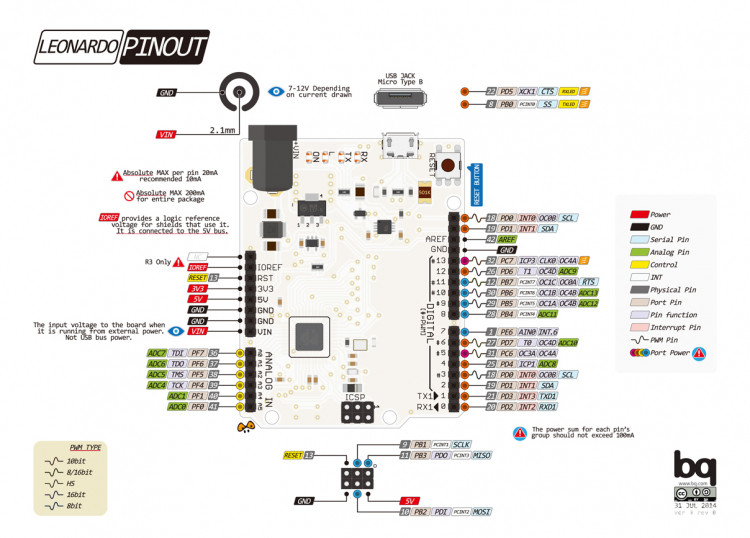

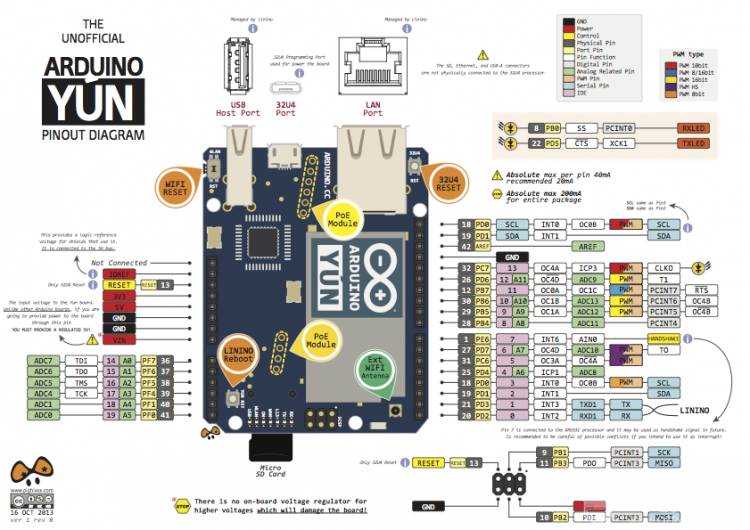

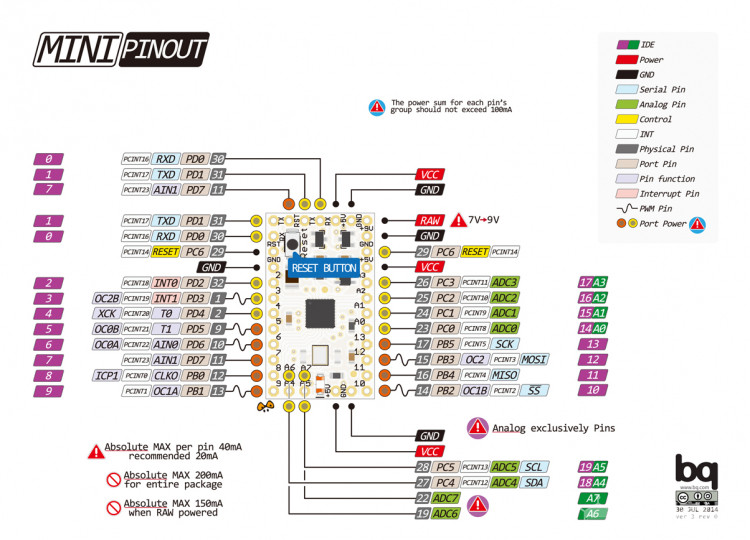

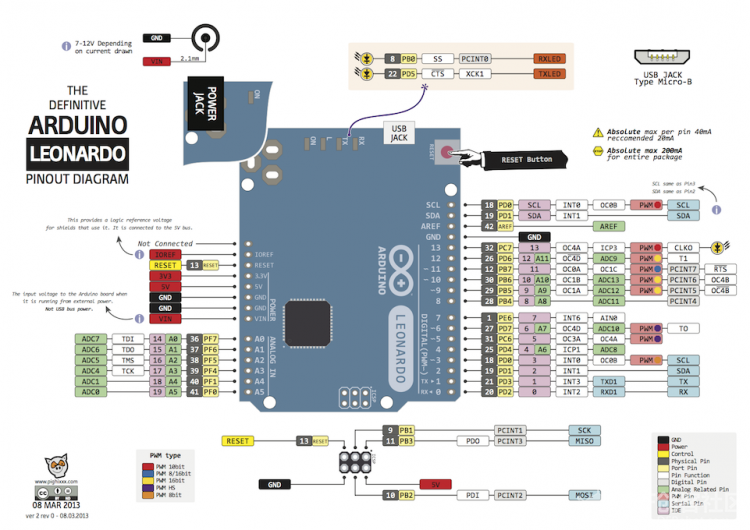

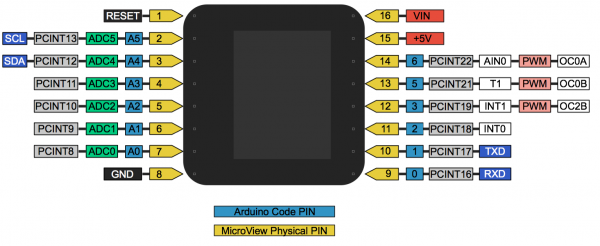

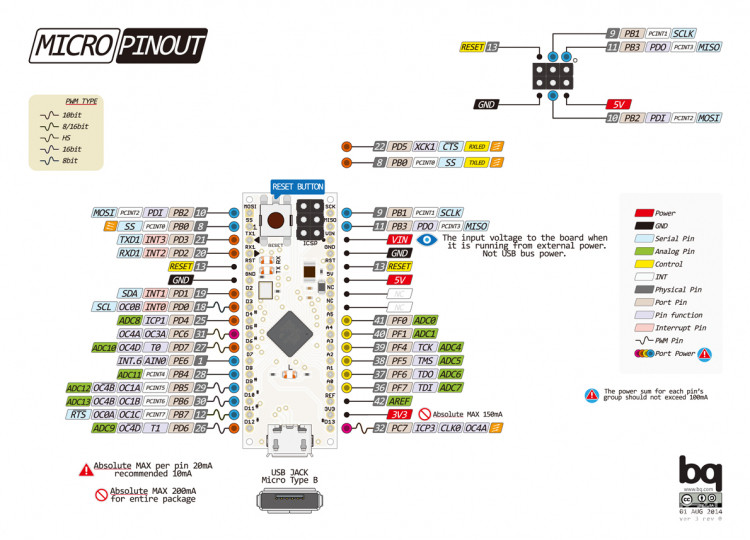

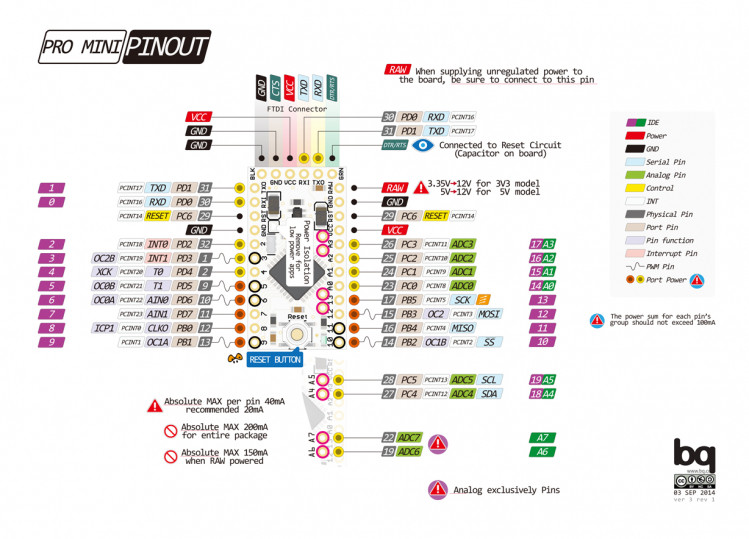

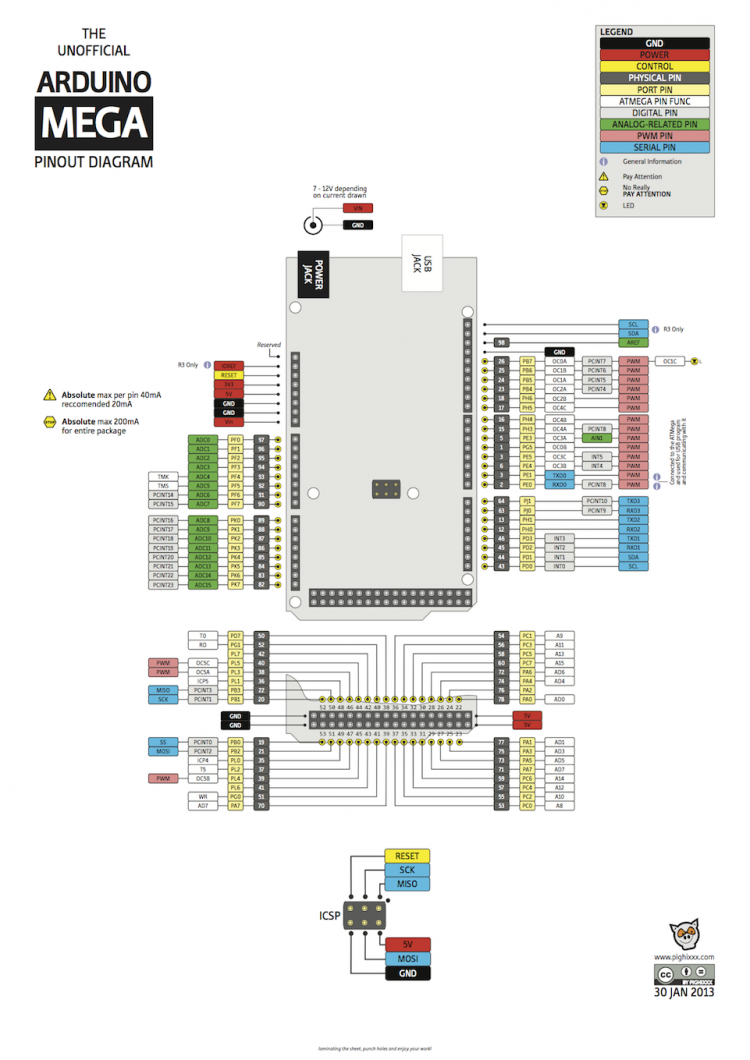

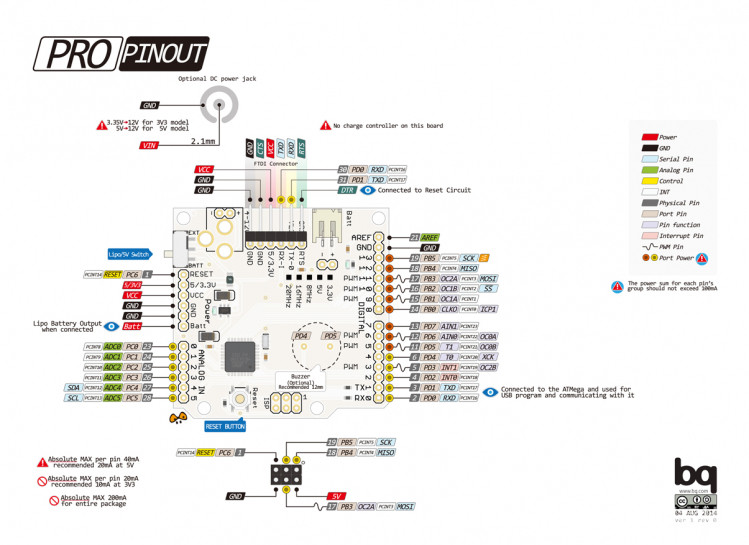

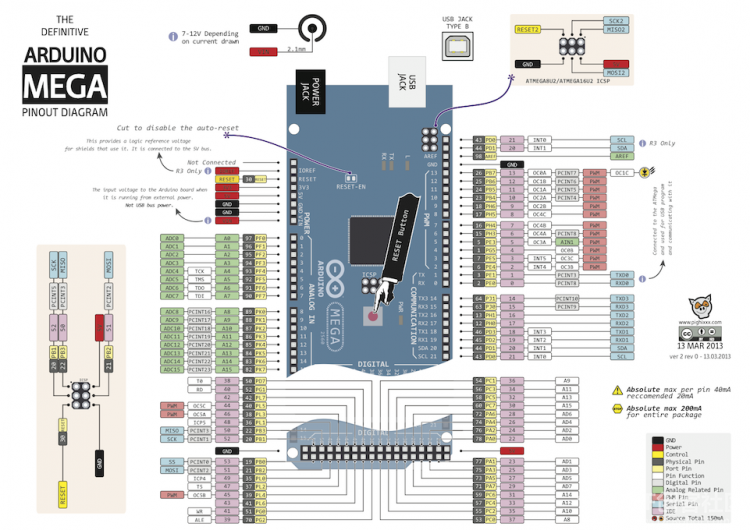

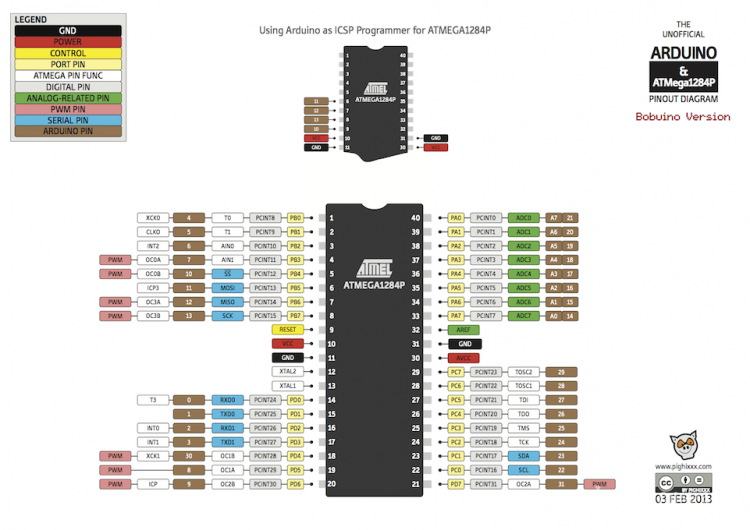

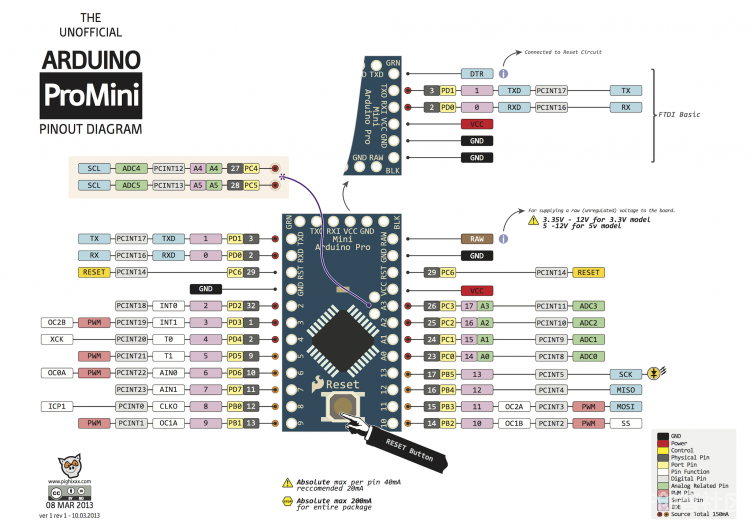

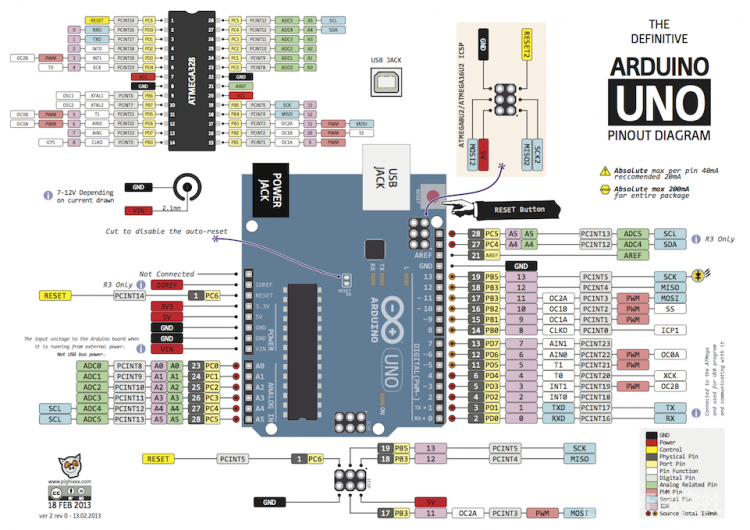

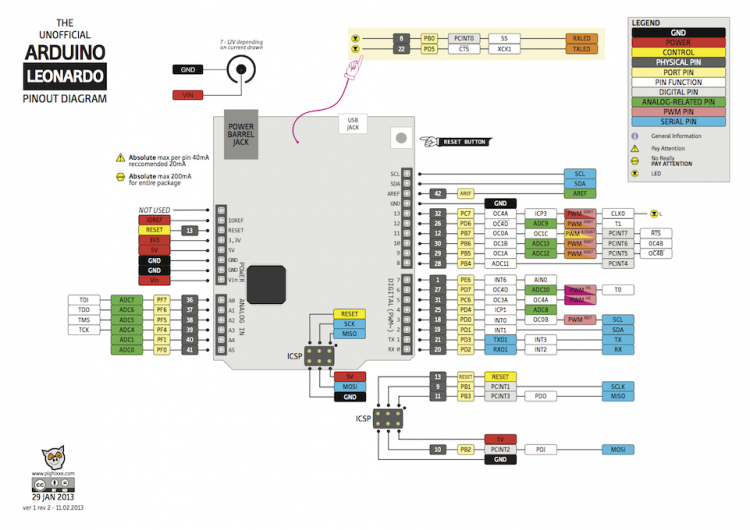

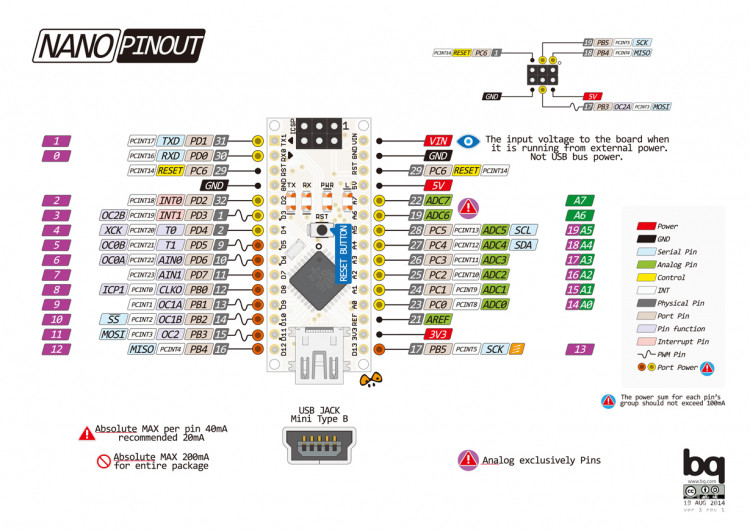

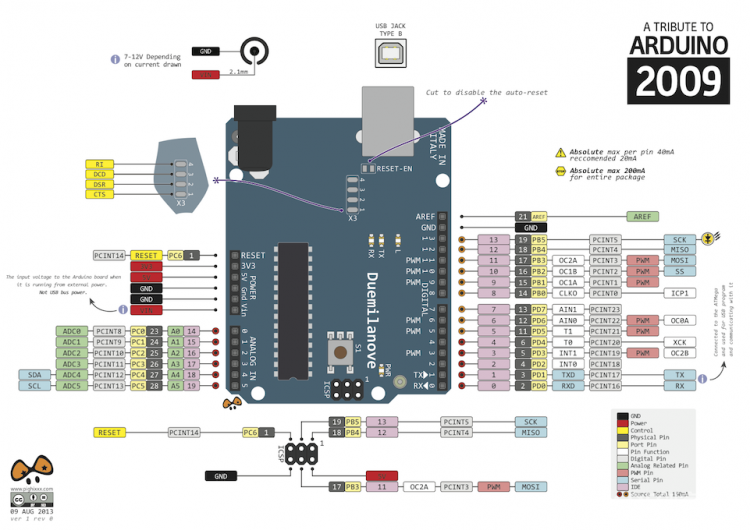

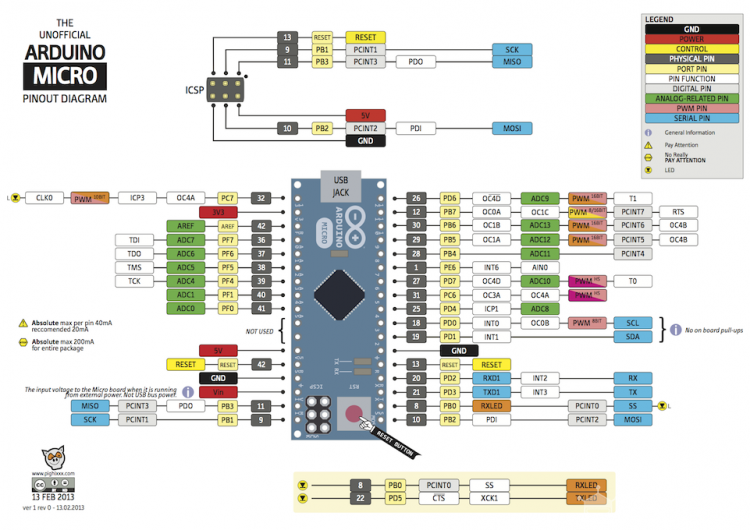

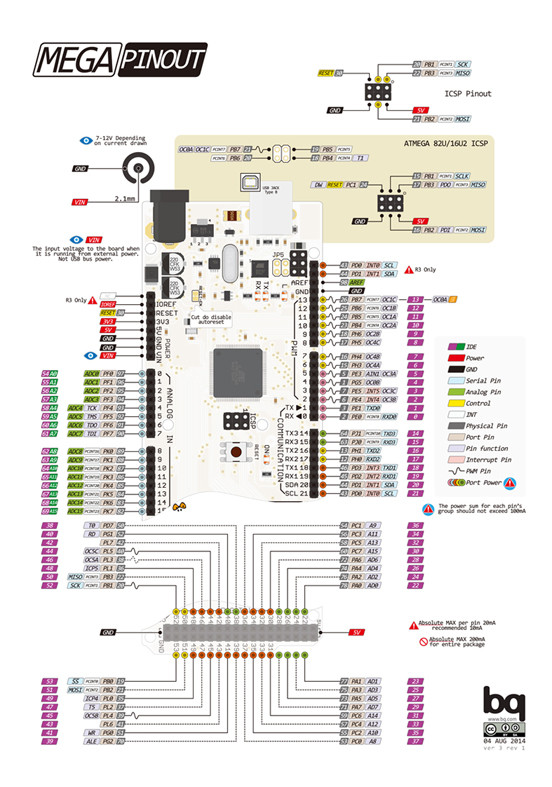

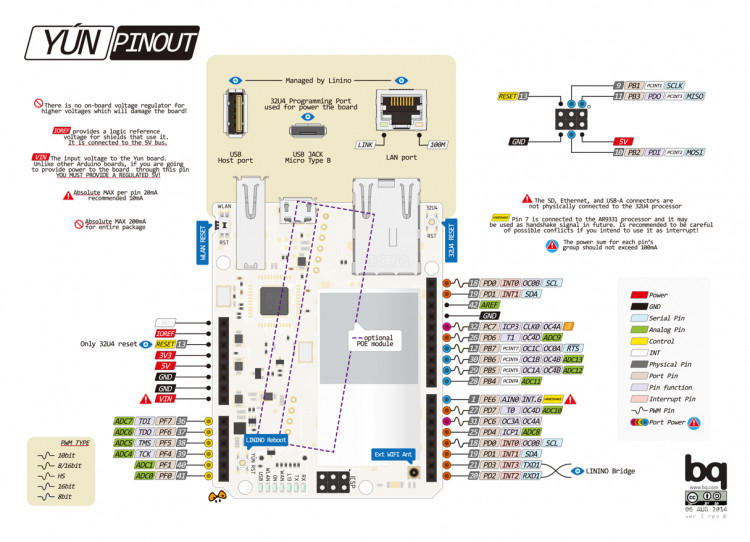

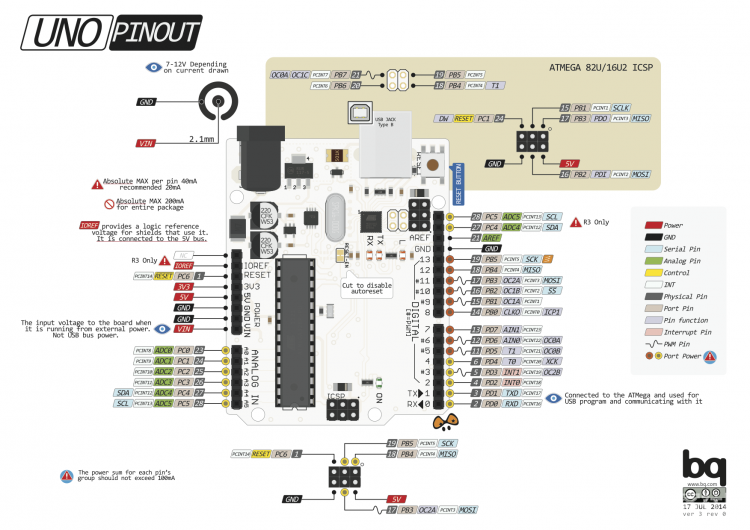

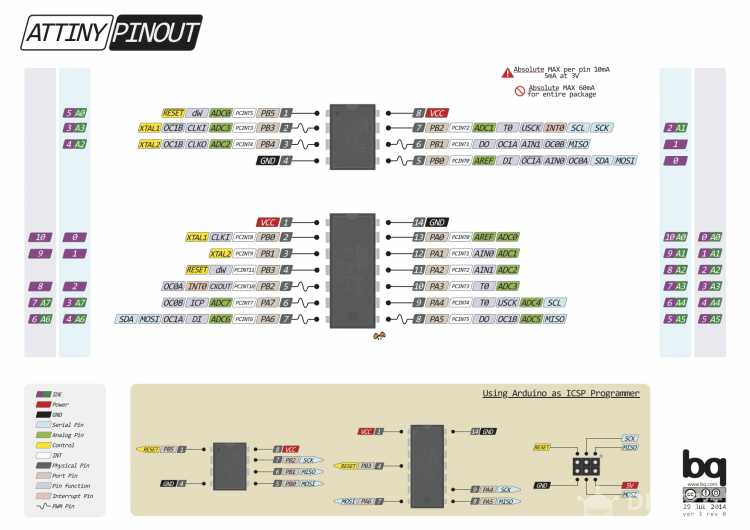

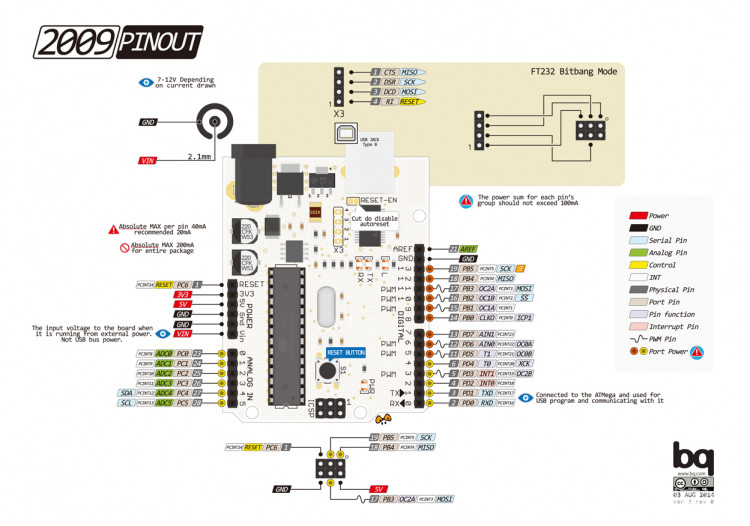

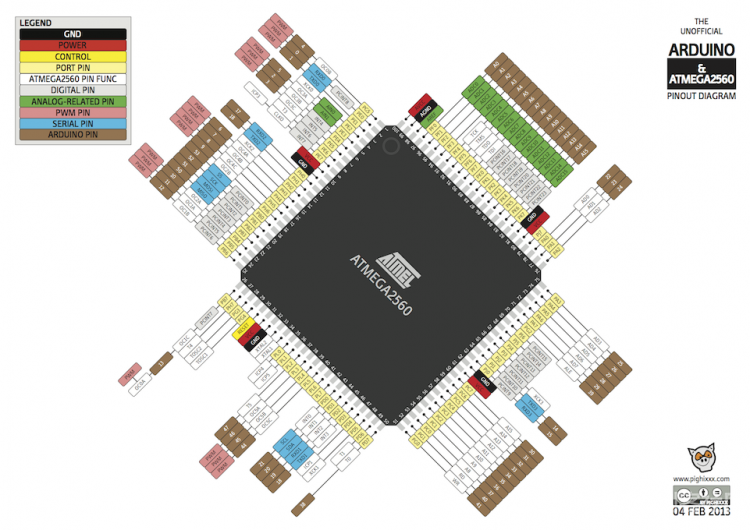

Arduino系列引脚图
|
发现之前13年发的一篇帖子：https://mc.dfrobot.com.cn/thread-412-1-1.html，想着可以更新一个版本 原图来源：https://arduino.cc/forum/index.php/topic,146315.0.html |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
