STEM教育 · 掌控板——看见心跳

先看视频效果：

其实之前做过两个基于pulse sensor心率传感器的项目，都是基于Arduino nano完成的，用到了led和128*64液晶屏。

而掌控自带了RGB灯，自带了128*64屏幕，自带了蜂鸣器，条件摆着这里，非常适合复刻这个项目。

材料清单：

掌控；扩展板（我这个是鸽子）；pulse sensor（某宝买的便宜货）；

先连线吧：
有了鸽子扩展板，连线就很方便了。pulsesensor上也清晰的标注了正负极和信号口，一一对应就行。模拟信号我接到了P1口。
掌控板——看见心跳图4

接下来聊一聊程序编写的思路：

拿到一个没有玩过或者不熟练的传感器，当然是找教程了。github绝对是个好地方。

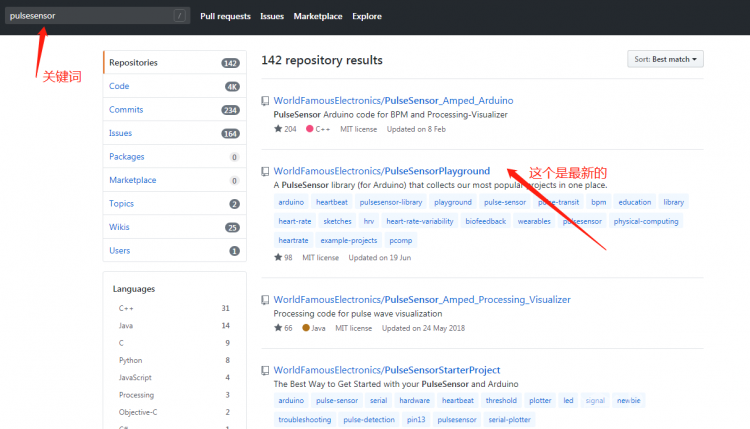

1.去github上找一找关于pulse sensor的项目，[color=rgb(255, 113, 64) !important]github.com
掌控板——看见心跳图1

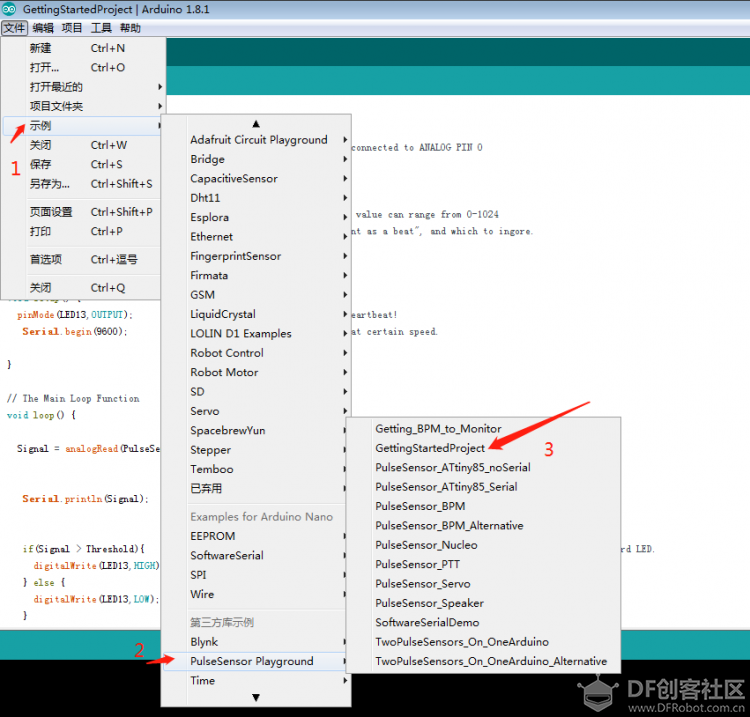

2.上图找到的是关于pulsesensor传感器的库，把它导入到arduino。就可以查看各种案例代码了。虽然不能直接用到掌控上，但了解用法就可以了。
掌控板——看见心跳图2

3.今天先选一个最简单的案例，测试一下功能。先看下arduno的代码：
[mw_shl_code=applescript,true]
//  Variables
int PulseSensorPurplePin = 0;       // Pulse Sensor PURPLE WIRE connected to ANALOG PIN 0
int LED13 = 13; //  The on-board Arduion LED

int Signal;             // holds the incoming raw data. Signal value can range from 0-1024
int Threshold = 550;          // Determine which Signal to "count as a beat", and which to ingore.

// The SetUp Function:
void setup() {
  pinMode(LED13,OUTPUT);       // pin that will blink to your heartbeat!
Serial.begin(9600);       // Set's up Serial Communication at certain speed.

}

// The Main Loop Function
void loop() {

  Signal = analogRead(PulseSensorPurplePin);  // Read the PulseSensor's value.
                                          // Assign this value to the "Signal" variable.

Serial.println(Signal);                   // Send the Signal value to Serial Plotter.

if(Signal > Threshold){                         // If the signal is above "550", then "turn-on" Arduino's on-Board LED.
   digitalWrite(LED13,HIGH);
} else {
   digitalWrite(LED13,LOW);             //  Else, the sigal must be below "550", so "turn-off" this LED.
}

delay(10);

}[/mw_shl_code]

从上面的代码我们可以知道几个信息：
一是心率传感器输出的模拟信号，范例中接到了arduino的A0口的。
二是这个案例确实非常简约，仅仅是判断模拟值有没有超过中值，超过了就算心跳一次（很不靠谱）。

4.把上述程序思路移植到掌控上。

掌控板——看见心跳图3
