DIY低成本轻量型桌面气象站
2019-12-268490
AI 快速预览详细
本文介绍了如何DIY一个低成本轻量型桌面气象站，适用于学校气象社团。该项目通过激光切割机制作百叶箱结构件，使用掌控板和BME680传感器测量VOC、温度、湿度、气压，并将数据上传到EasyIoT。此外，该气象站还利用太阳能进行充电，实现长时工作。这个项目不仅成本低，而且安装简单，非常适合学生动手实践。
|

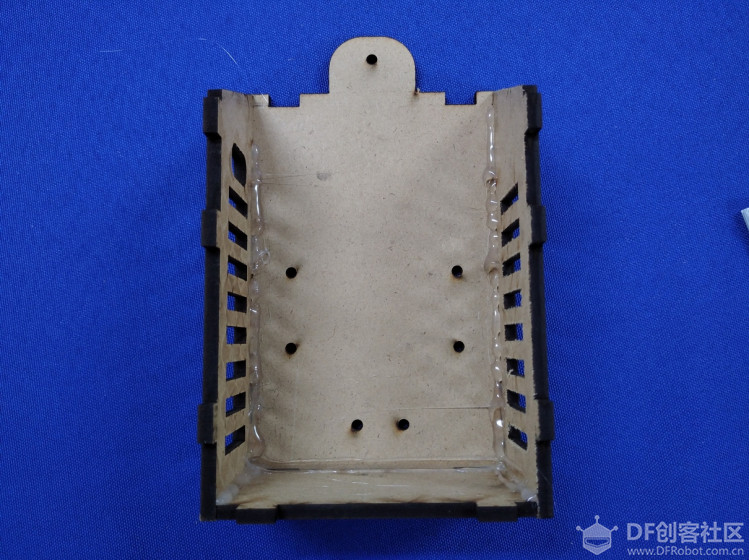

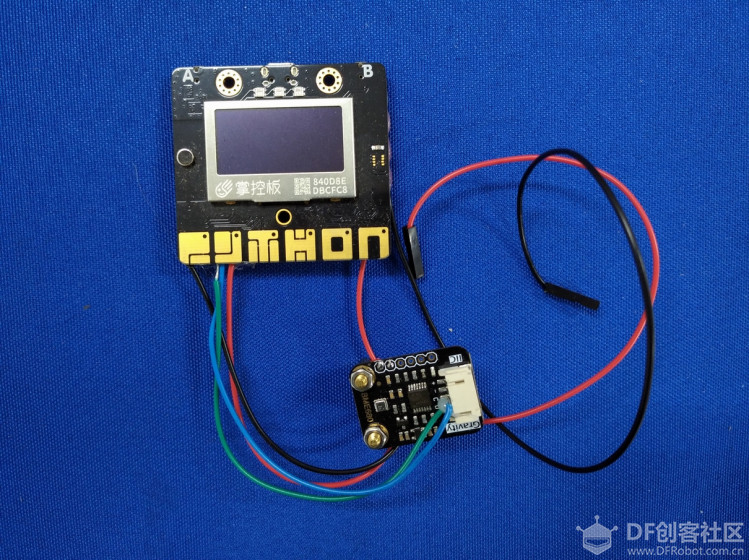

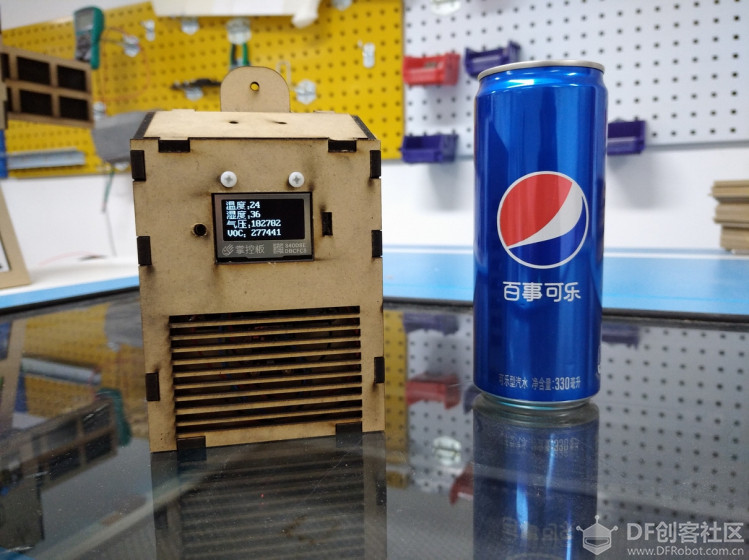

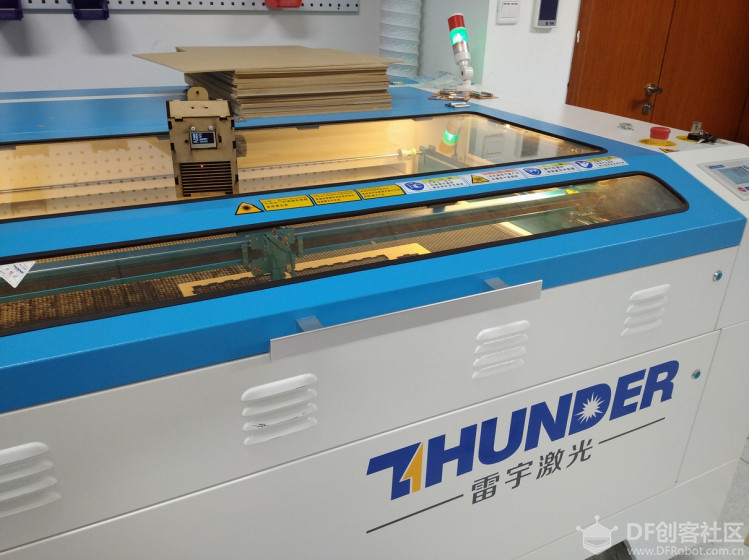

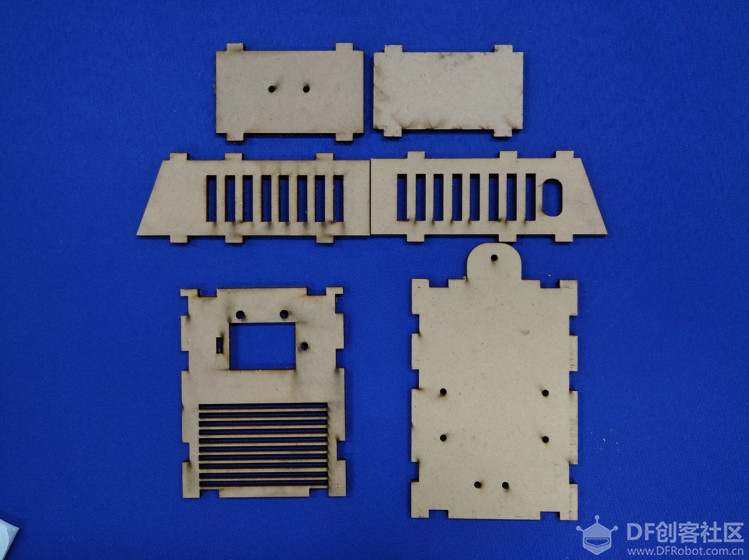

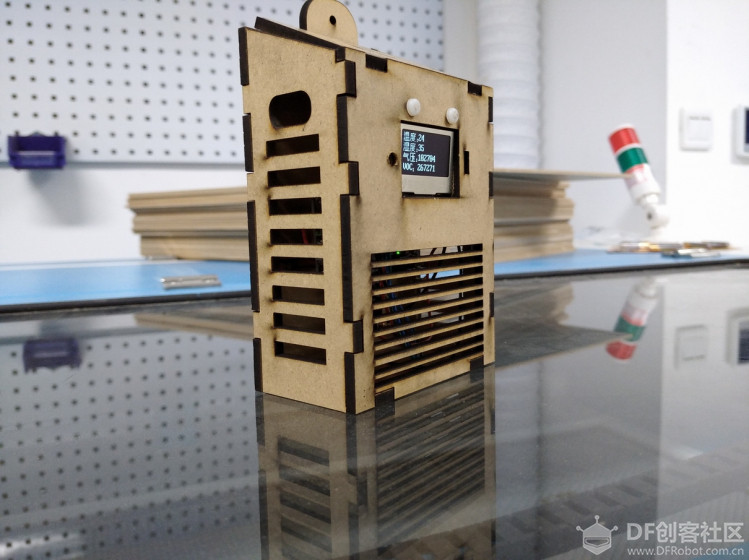

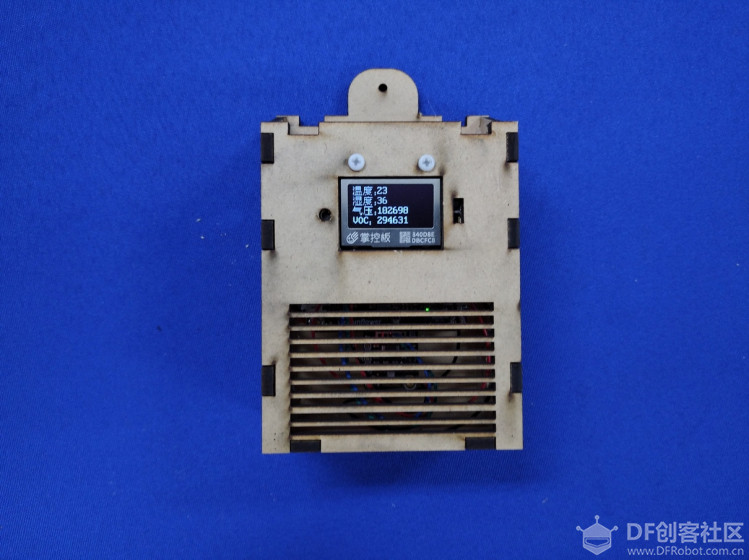

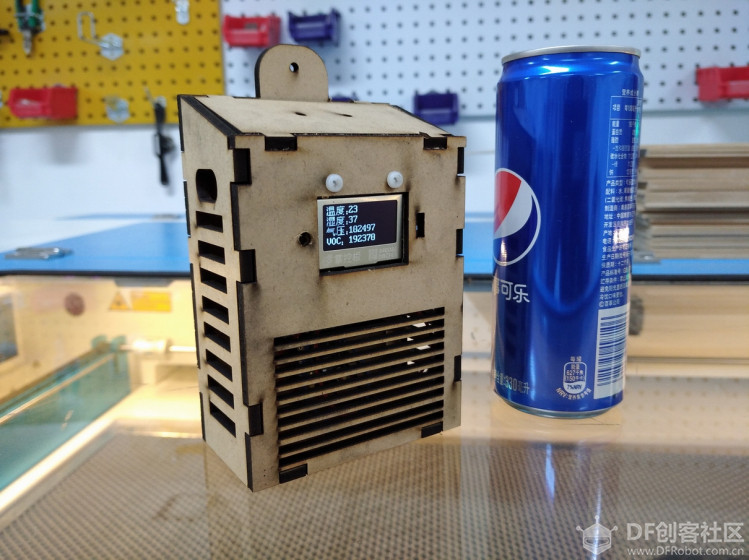

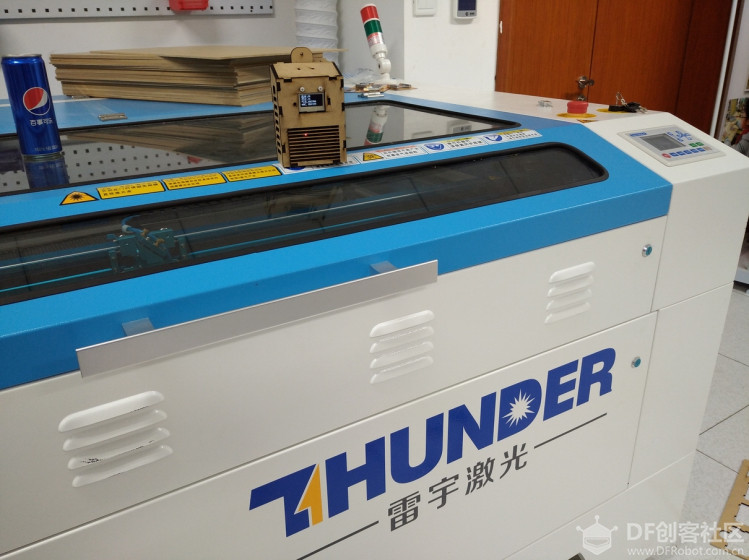

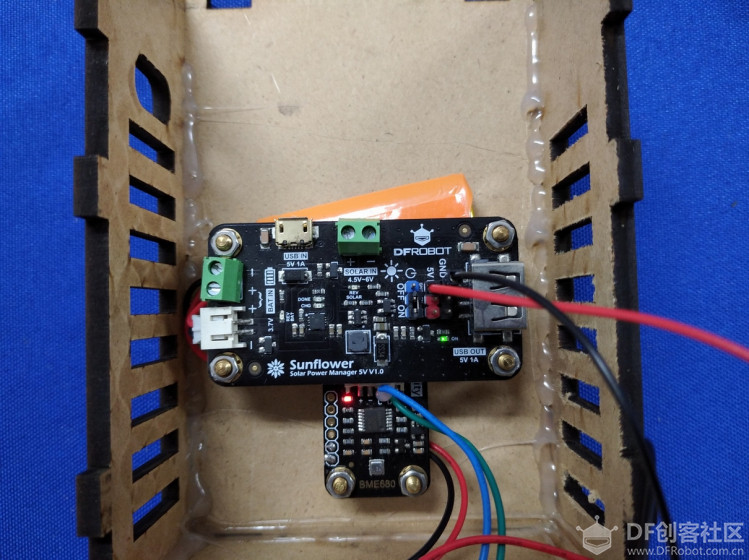

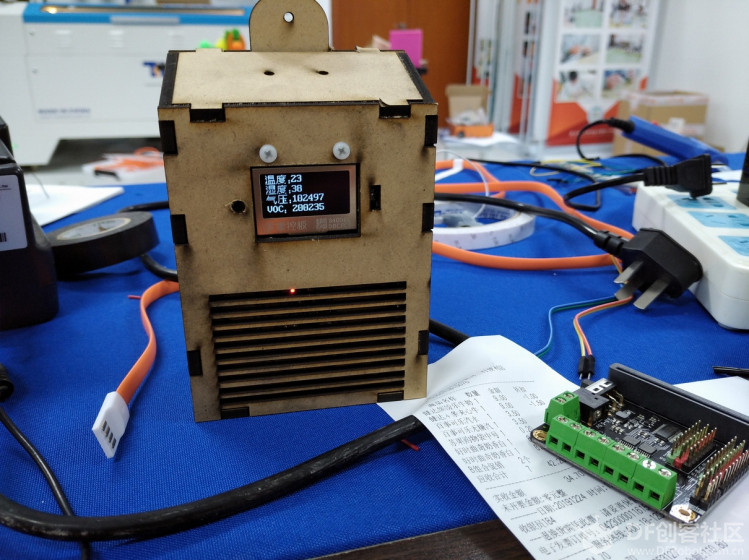

学校气象社团今年又招新了，需要一些简单的气象测量设备，而去年社团使用的设备是购买的套件组装成的。今年的社团想做一些改变，想让学生自己动手来设计制作气象站的结构件，再通过编程完成气象站的制作。当然这里要求气象站的制作成本尽可能低，制作安装要求尽量简单，于是我们就来DIY低成本轻量型桌面气象站。 【项目展示】   【功能简介】 （1）气象测量：该气象站可以测量VOC（挥发性有机物）、温度、湿度、气压、 （2）智能物联：将检测的气象数据上传EasyIoT。 （3）长时工作：使用太阳能进行进行充电，高效完成能源转化。 【制作过程】 1.结构设计 此项目我们设计了一个百叶箱做为气象站的结构件，具体设计如下所示。 （1）前面板设计  前面板用于固定掌控板，并从掌控的OLED屏上读取相应的气象数据。 （2）后面板设计  后面板主要用于固定太阳能管理模块、BME680,太阳能管理模块在上方，BME680在下面位置处。 （3）百叶箱边框  边框中左边框留有外部供电孔，上盖板留有太阳能电池板线孔。如图5所示。 6.设备组装 第一步：用激光切割机切除下图所示的百叶箱结构件。      7. 运行测试：    |
-
-
