玩转舵机 | 三轴机械臂（遥控版）
2019-12-312.1万
精华项目
AI 快速预览详细
本项目介绍了如何使用Micro:bit主控板和DF Micro:Mate扩展板制作一个三轴机械臂（遥控版）。通过遥控器上的按钮控制三个舵机的角度，实现机械臂的左右、上下移动。项目中使用了Mind+ V1.6.1进行编程，并利用“约束”积木确保舵机角度值在0~180范围内。最终，孩子可以通过这个项目学习到舵机的使用和编程技巧，提升编程兴趣和动手能力。

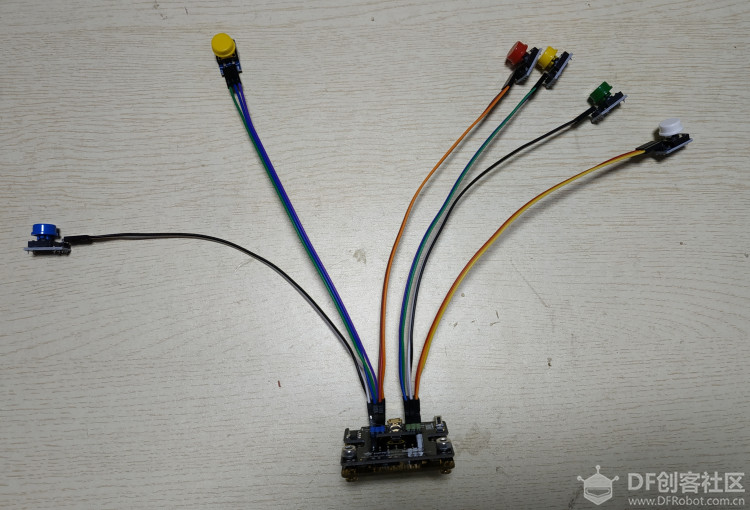

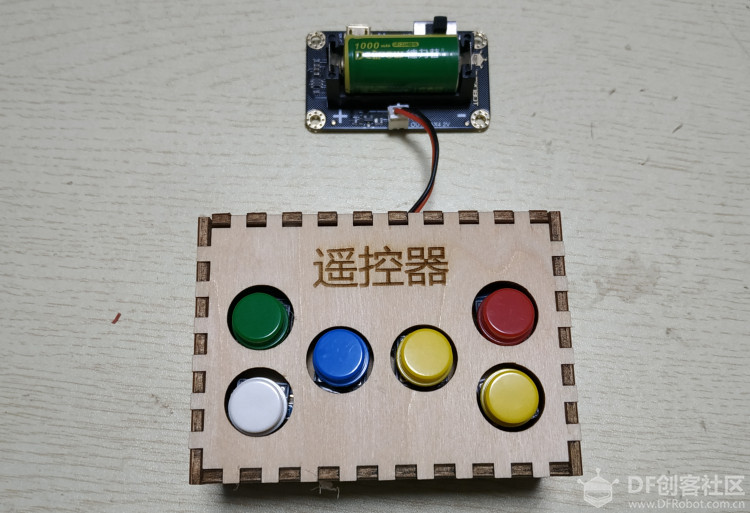

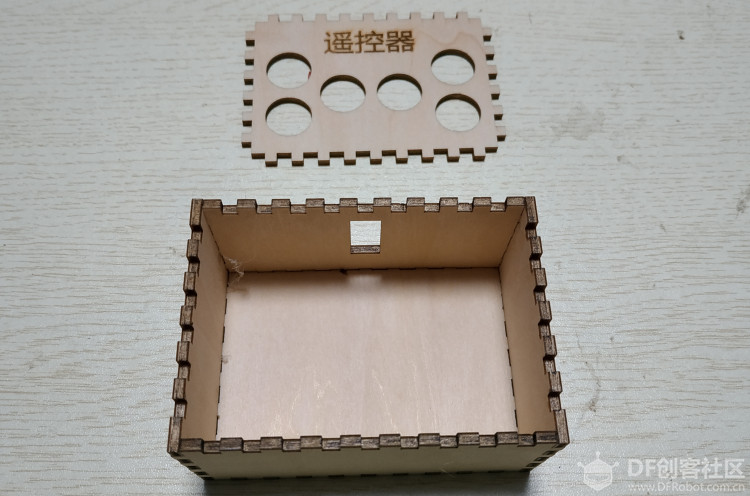

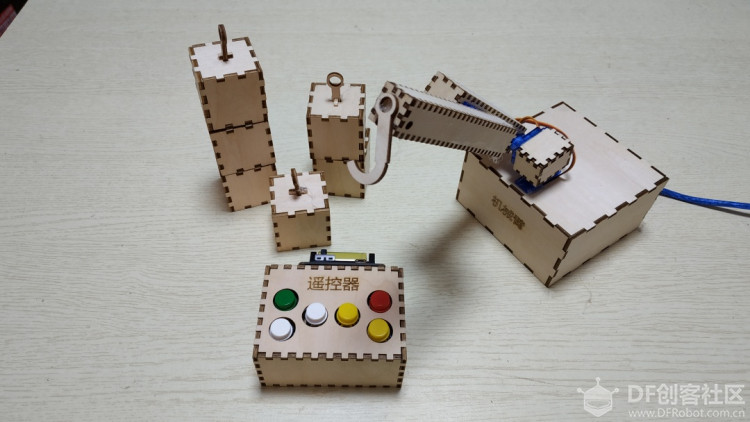

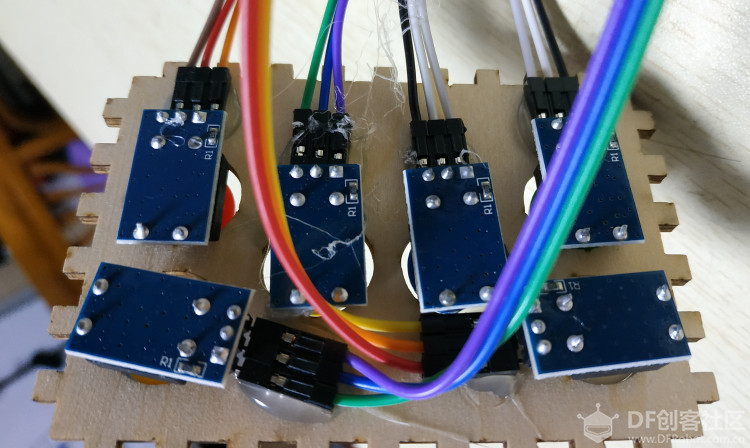

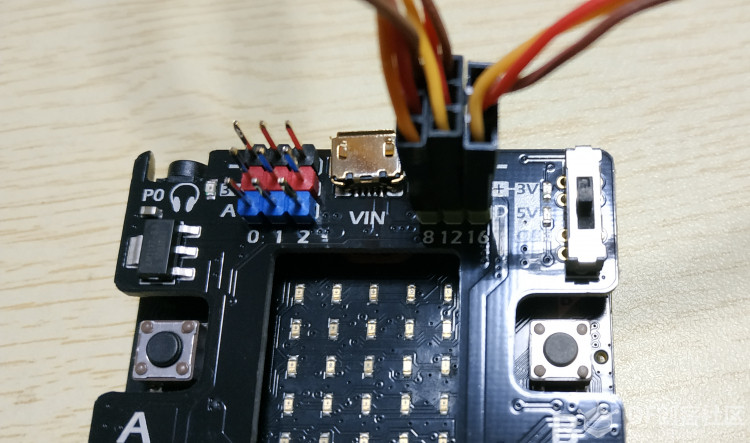

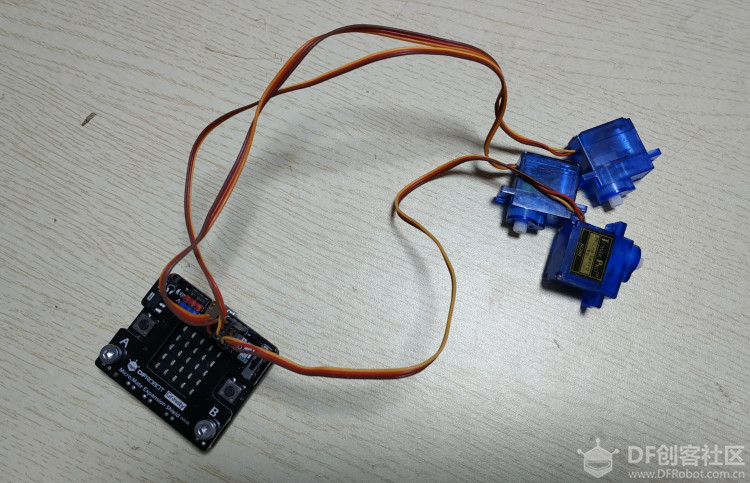

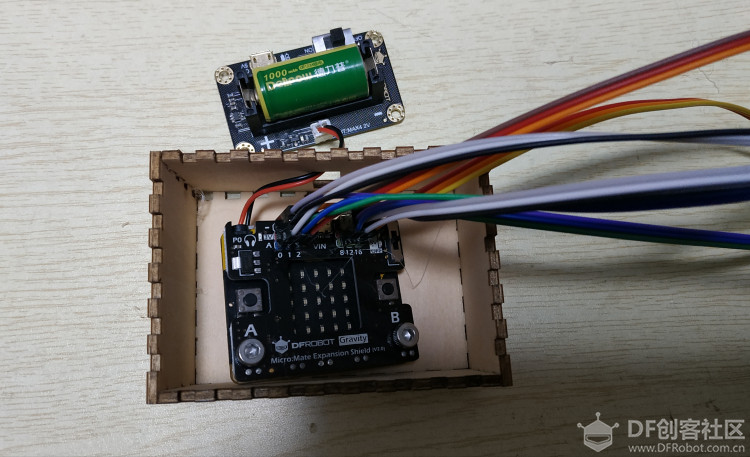

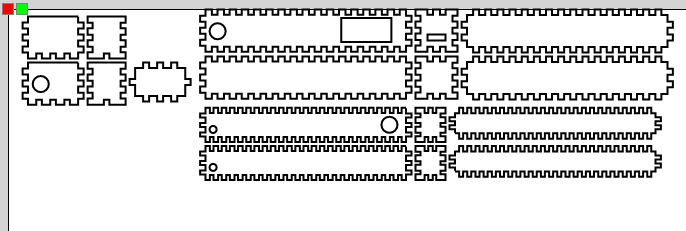

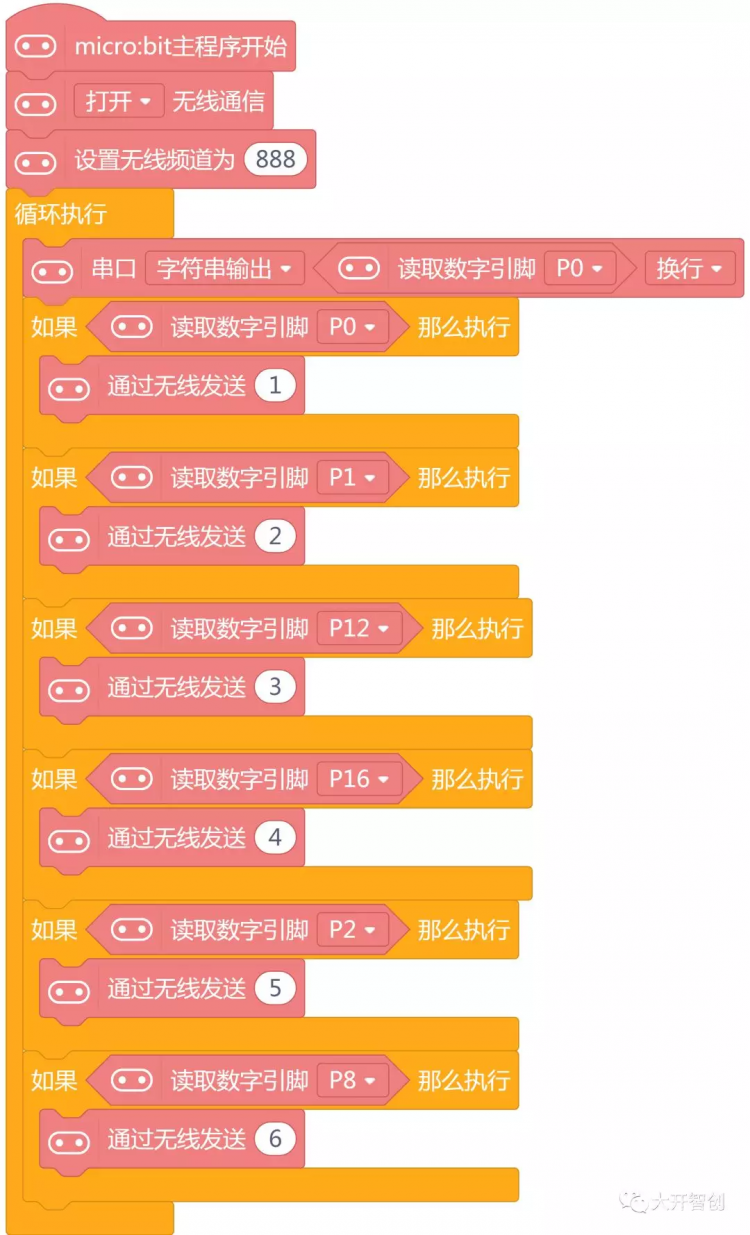

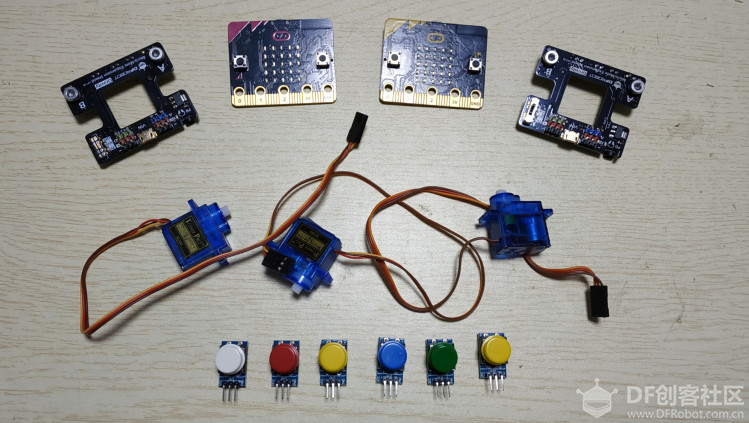

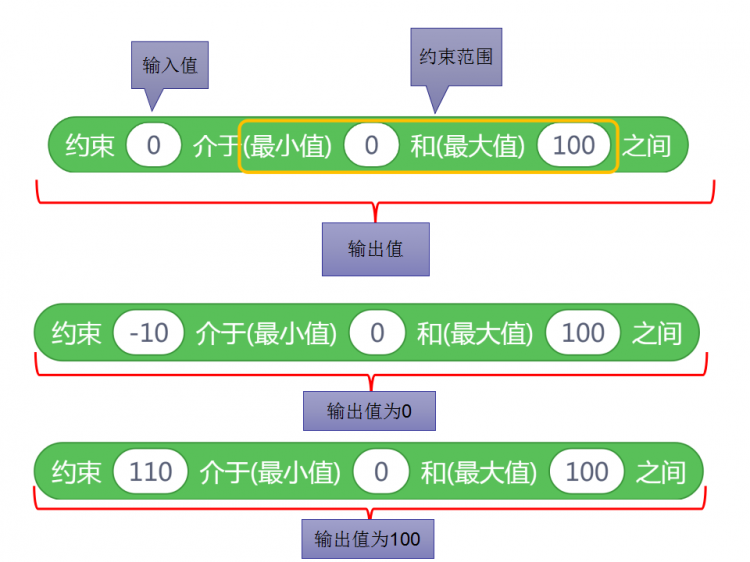

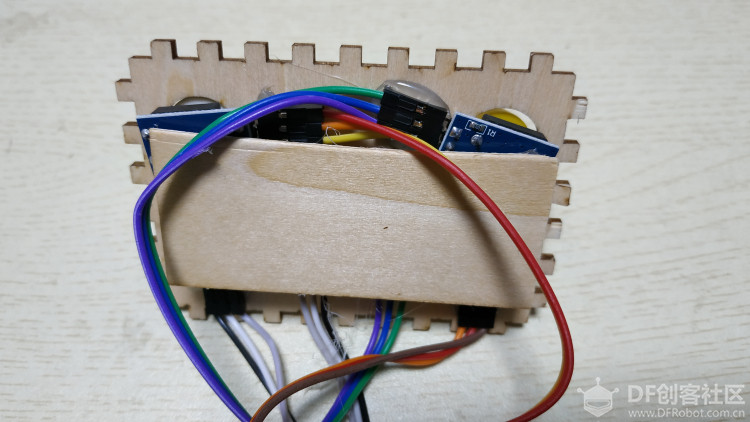

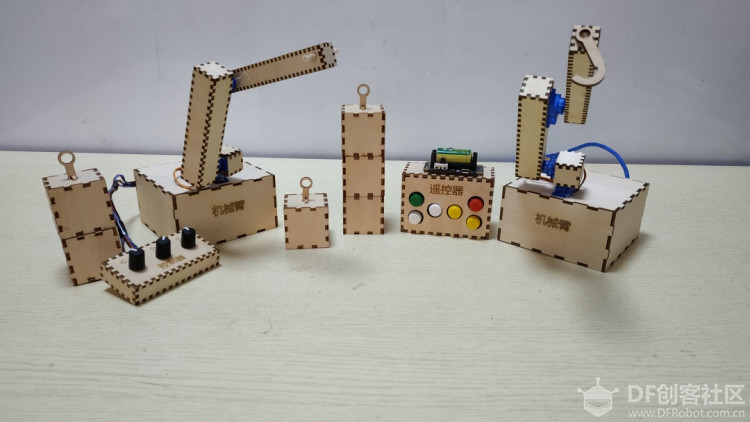

 本项目可用来教孩子学习舵机的使用和“约束”积木的使用。 由于很多步骤和上一个项目相同，本文省略了部分制作步骤。 大家可以先看一看上一篇文章：玩转舵机 | 三轴机械臂  功能介绍 通过遥控器上相应的按钮，控制三个舵机角度的改变，从而实现左右、上下移动，以完成一些任务。 演示视频 制作过程 No.1 准备材料  材料清单： Micro:bit 主控板 2块 DF Micro:Mate 扩展板 2块 数字开关 6个 180°舵机 3个 No.2 硬件搭建   3个舵机分别接到P8、P12、P16引脚； 使用时，扩展板要切换为5V输出，电源线要直接插到扩展板的Mini-USB供电。  将6个数字开关分别接到另一块扩展板上的6个引脚（P0、P1、P2、P8、P12、P16） 因为数字开关在3.3V下也能工作，使用时选择主控板或者扩展板供电都可以。 No.3 编写程序 利用Mind+ V1.6.1编写程序。  "约束"积木，在【运算符】模块内，其功能是将数值限定在一个指定范围内，如果数值大小超出指定范围则进行转换。例如：当指定范围为0~100时，如果输入值处于该范围内，则输出值等于输入值；如果输入值为-10，则转换为最小值0；如果输入值为110，则转换为最大值110。 在本项目中，需要将舵机角度值约束在0~180的范围内。  上面为遥控器程序，6个数字开关被按下时无线发送6个不同的信息即可。  上面为主程序，先建立了3个变量用于设置3个舵机的角度值。当收到不同的无线数据时，对相应的变量进行增减值操作，从而实现控制舵机角度的变化。 程序编好后，分别上传到主控板，进行测试。大家可以根据实际运行情况，进行一些参数的调整，比如收到无线数据后变量的增减幅度。 调试好后，你需要拔下舵机，以便与椴木件组合起来。 No.4 设计激光切割图纸   图纸较上一个版本做了一点点改变，没有了电位器的穿线口，增加了吊钩。 No.5 重置舵机的角度 参见上一个项目教程。 No.6 组装盒体 参见上一个项目教程。 No.7 安装第2个舵机 参见上一个项目教程。 No.8 安装第1段臂体 参见上一个项目教程。 No.9 安装第2段臂体 参见上一个项目教程。 No.10 组装遥控器  组装好遥控器的盒体  将6个数字开关固定在顶板上，要根据所接引脚合理分布  再加上一块木板进行加固和隔离  插上电池（接主控板JST口）  盖上顶板 No.11 组装任务盒子 参见上一个项目教程。 No.12 重新上传程序并调试  将程序重新上传到主控板，再次调试。 |
