红外报警器

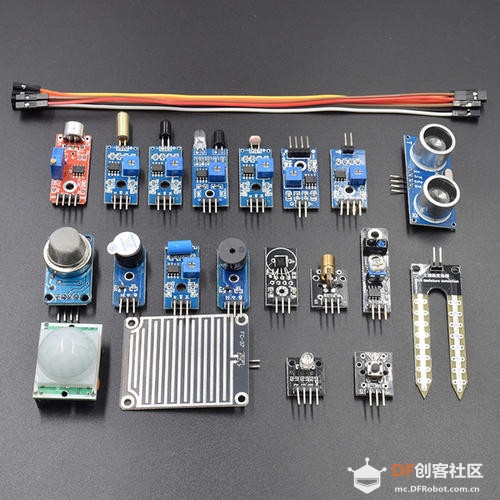

BlockPi支持很多种不同功能的单一数字输出的传感器。

比如一个这样的红外线循迹传感器， BlockPi入门教程——传感器图2

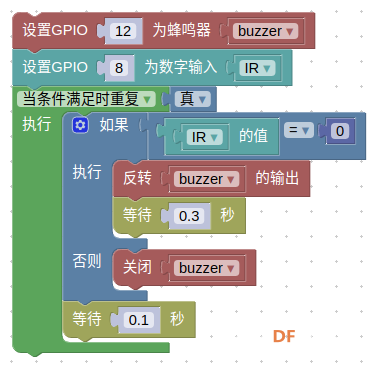

可以与一个高电平触发有源蜂鸣器组成一个红外报警器：

BlockPi入门教程——传感器图5

注：例子中的红外线传感器有信号时输出为0。

使用一个光线传感器、一个声音传感器和一个LED灯，可以模拟楼道感应灯。

白天有光亮时灯不会亮，夜晚时可用声音触发亮灯，一段时间后自动熄灭。

BlockPi入门教程——传感器图3

效果如以下视频：

https://video.zhihu.com/video/1210300305264504832

注：例子中的声音传感器有声音时输出为0，光线传感器有光照时输出为0。

BlockPi还支持HC-SR04超声波距离传感器。比如可以用此模块和RGB彩灯模拟汽车倒车提示灯。

BlockPi入门教程——传感器图4

效果如以下视频：

https://video.zhihu.com/video/1210300741636005888
