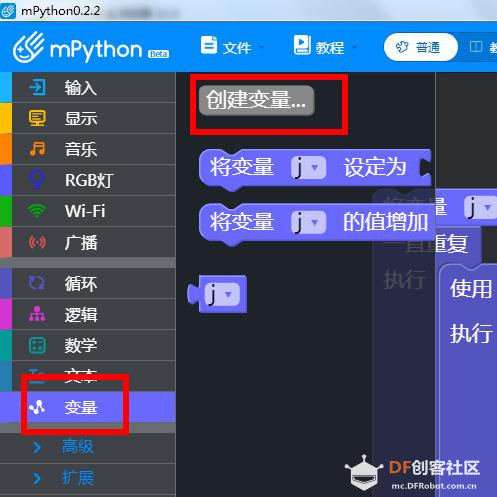

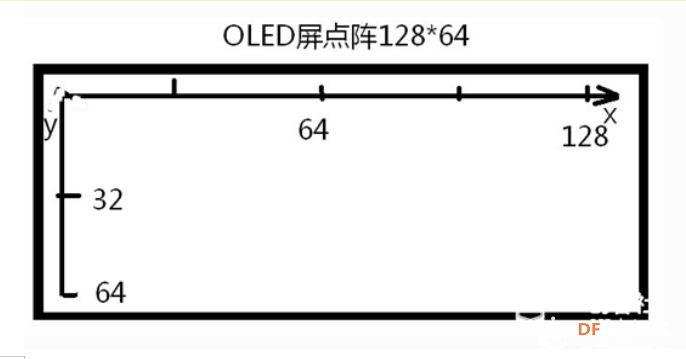

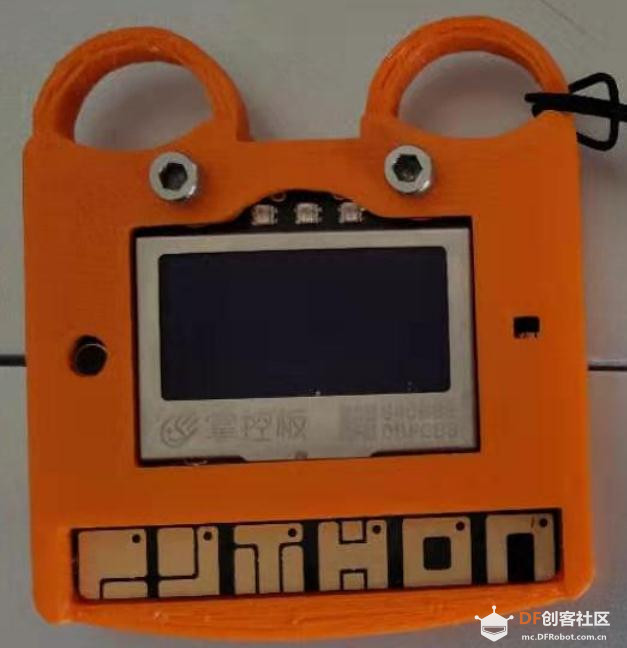

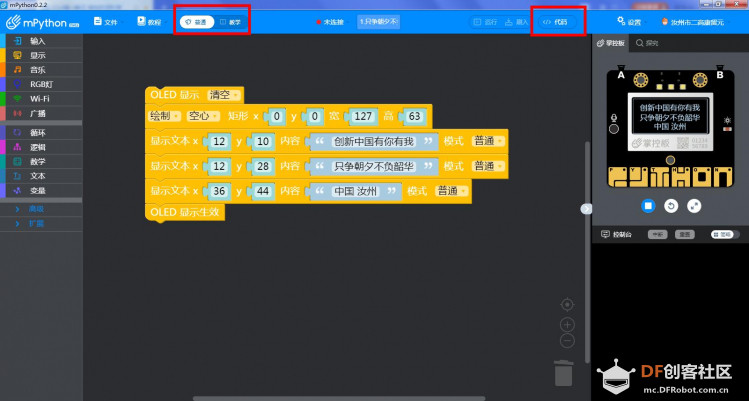

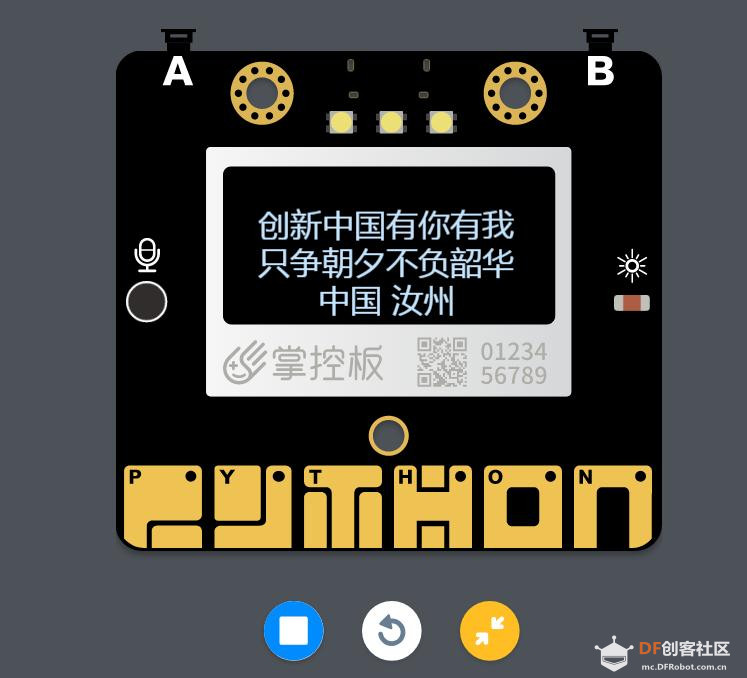

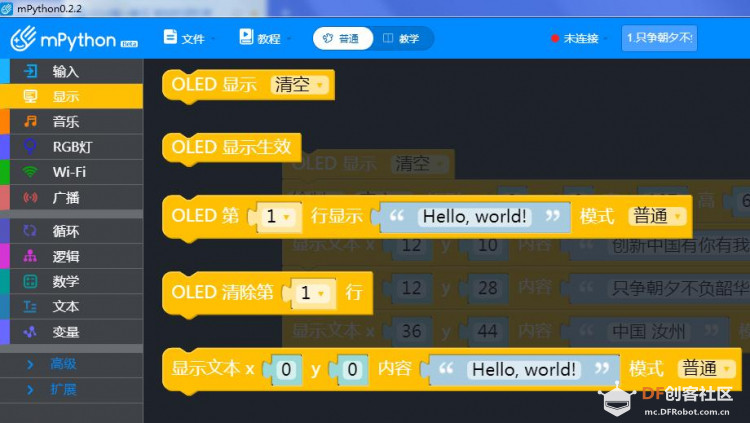

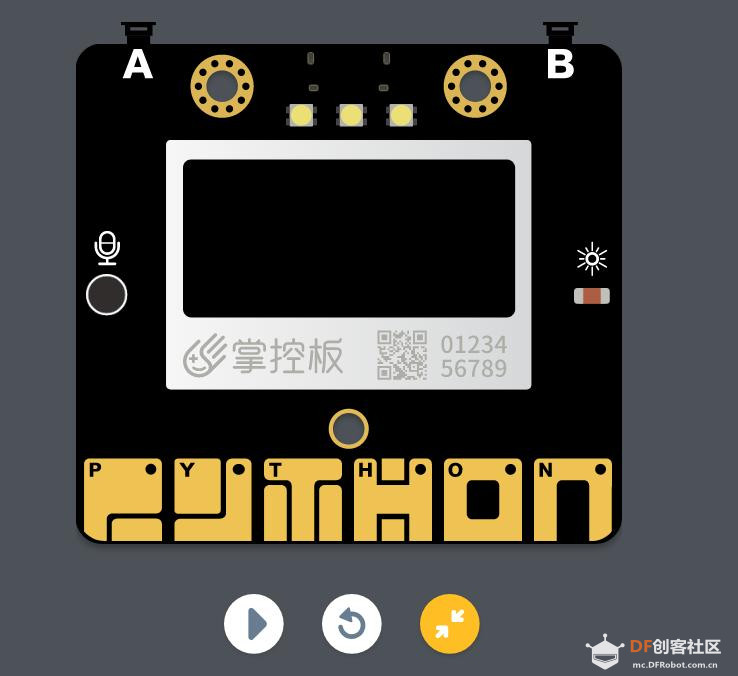

 岁月不居，时节如流。 创客的路上，有你有我， 一起拼搏，一起奋斗！ 让我们只争朝夕，不负韶华！ 今天利用mPython仿真功能运行程序， 瞧，没有掌控板，程序运行效果很赞  ！ 一、知识库 1、熟悉mPython界面 2、认识“显示模块”功能 3、掌握使用坐标轴控制字符的位置 4、了解128*64OLED显示屏 5、了解掌控板上文字动态显示的方法  二、学一学 1.文配图进入mPython界面， mPython从左向右，共分三部分， 左区：图形块区，分16类， 中区：图形代码或IDE代码， 右区：仿真区或探究区  2.显示块 编程区的最左边，第二列找到显示图形块 3.拖动图形块，编写程序  4、分辨率 分辨率指屏幕显示的像素个数。那什么是像素呢？ 一张图片实际上是由无数个小点点组成的，因为每个点比较小，所以你的眼睛会误以为这是一张完整的图片。一个像素就可以理解为屏幕上的一个点。屏幕正是由多个像素点组成。分辨率128x64的意思是水平方向含有128个像素，垂直方向含有64个像素。屏幕上一共有128x64个像素点。  三、想一想 1. 在 创新中国，有你有我 下面一行居中显示你的学校，再下一行显示你的姓名 2. 尝试配合3D建模给掌控设计一个外壳，做成可穿戴设备 3. 设计其它自己认为有意义的屏幕显示并分享 四、做一做：  1.左侧-显示块找到清屏块  2.左侧-显示块找到显示块  3.左侧-显示块找到字符位置块  4.右侧-仿真区--显示字符信息， 说明：全屏，刷新，运行 五、练一练: 尝试字幕滚动（拓展）  1. 左侧-变量块添加变量j  2. 左侧-循环块 3.只争朝夕不负韶华从左向右滚动 六、硬件知识 1.3英寸OLED显示屏，支持16*16字符显示，分辨率128x64 掌控oled屏,大小1.3英寸,分辨率128*64 在设置文字时，按照平面坐标轴设置, 一行显示不到12个汉字，即占点阵12*16，数字约6*9点阵。小写字母约点6*12点阵。大写字母约占8*9点阵。 |
