装修钻墙担心打到电线---这个小应用来拯救你
2020-02-238610
精华项目
AI 快速预览详细
这款隔墙探测电线的小应用可以帮助你在装修时避免打到电线。主要物料包括C945三极管、1K电阻、LED和铜线。通过简单的电路连接，当装置靠近220V电线时，LED会亮起，远离则熄灭。虽然准确度不是100%，但足够实用。成品展示中还提供了详细的制作过程和原理图。
|

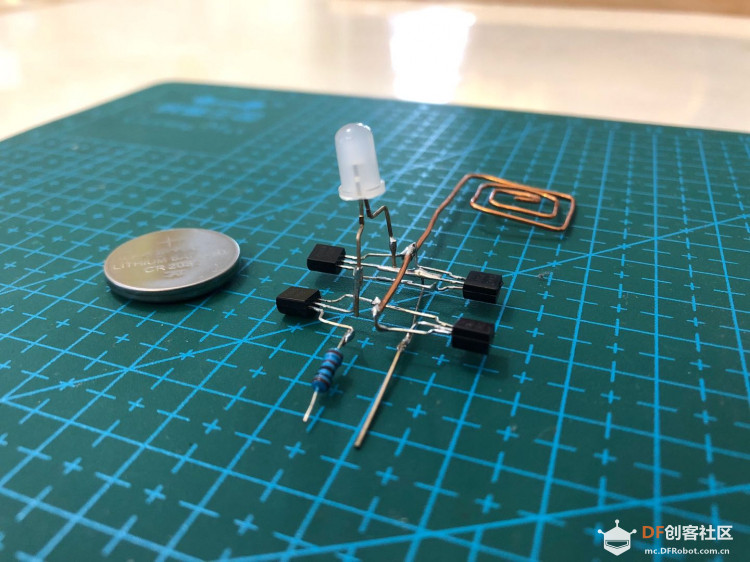

应用场景 家里装修或其它原因需要在墙上钻孔时, 是不是常会担心墙体里有电线会被打穿漏电? 在网上看到有人用几个小元件制作了一款可以隔墙探测(通电)电线的小玩意, 但没有详细制作方法, 好奇之下仿造了一款并把详细制作过程共享给小伙伴们. 虽然准确度不是100%, 但也算得上能用哈 动图演示  靠近机箱的电源线(220V),LED就会被点亮, 远离则熄灭 Gif动图太小, 请看后面的完整视频 物料清单 - C945三极管3-4枚 - 1K电阻 1个 - LED任意颜色 1个 - 铜线一小段(用来制作感应线圈) - 电池(纽扣电池/9V电池都可以) 注: C945在网上的资料不尽正确, 而且跟普通常用的三极管引脚定义也不太一样, 经验证, 正确的引脚定义见下图  原理图  C945实际上使用3只即可, 可以按自己需要采用3或4只 特别注意原理图和实际引脚的对应关系 成品展示  成品图  其实也可以拿个洞洞板制作, 更牢靠好用 |
请教两个问题：1.三极管用其他型号行不行，比如9014之类的？2.纽扣电池和9V电池电压应该不一样，没有影响吗?
谢谢！
