【创客玩音乐】-识色留声机
2020-03-045326
AI 快速预览详细
《识色留声机》是一个将色彩转换为音乐的创意项目。该项目使用掌控板、micro:bit扩展板、I2C颜色识别传感器、180舵机和360舵机等硬件。通过颜色识别模块TCS34725，根据红、绿、蓝三色的数值判断并播放不同的音符。项目完成后，孩子们可以亲手制作一个能将色彩转换为音乐的装置，提升他们的动手能力和创造力。
|

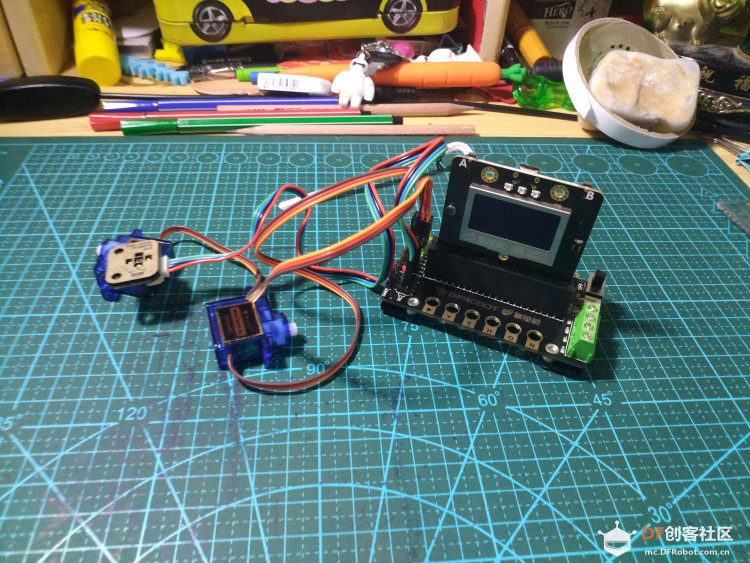

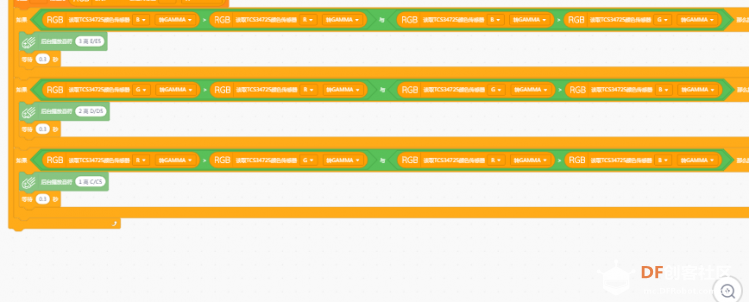

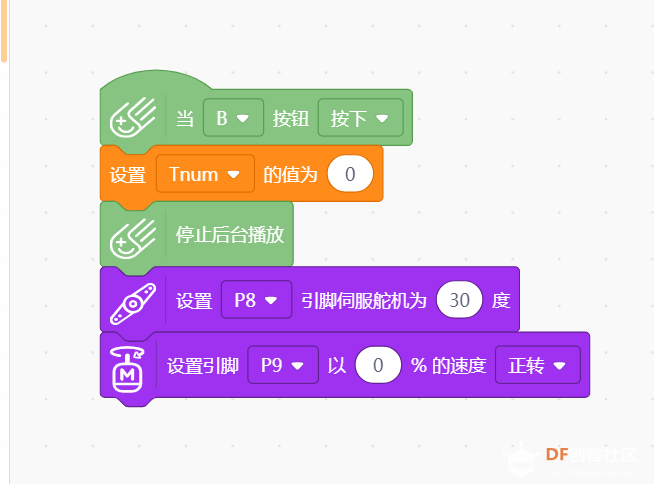

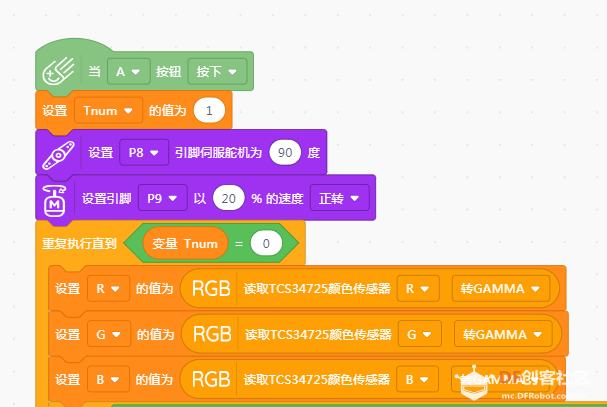

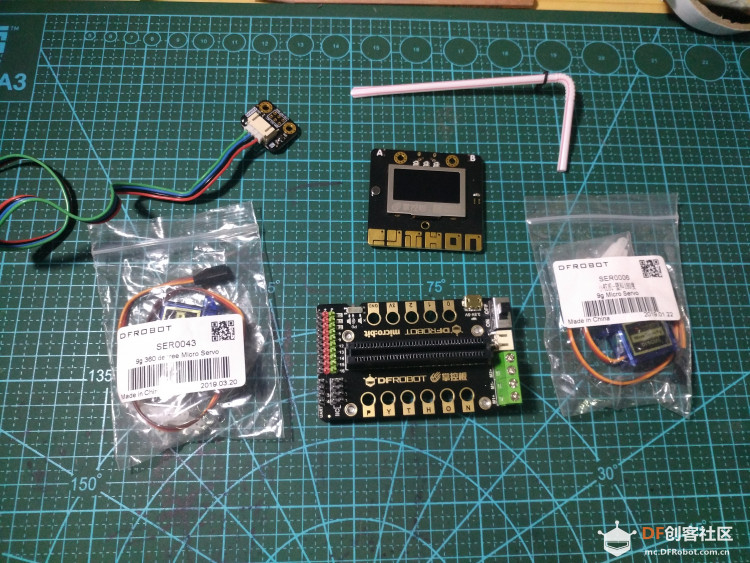

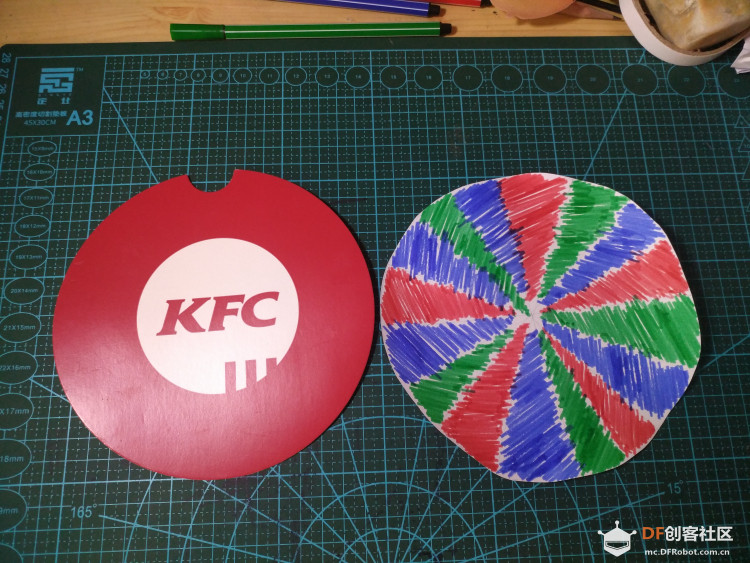

创客玩音乐，彗星撞地球 色彩是能引起我们共同的审美愉悦的、最为敏感的形式要素。色彩是最有表现力的要素之一，因为它的性质直接影响人们的感情。  音乐是用组织音构成的听觉意象，来表达人们的思想感情与社会现实生活的一种艺术形式。也是最能即时打动人的艺术形式之一。旋律响起人们往往无法抗拒的立即处于音乐的氛围当中。  创客动动手，色彩变音乐。 无论是西方还是东方，都有人把音乐与颜色对应起来。早在十七世纪物理学家牛顿就曾以赤、橙、 黄、绿、青、蓝、紫对应于1、2、3、4、5、6、7。现实中每个人都有独特的音乐与颜色直觉联系，今天在这和大家一起分享一个色彩转换为声音的案例《识色留声机》。  按惯例上个视频 一、硬件列表 1.掌控板*1 https://www.dfrobot.com.cn/goods-1902.html 2.micro:bit掌控I/O扩展板 （micro:bit、掌控双兼容，文体两开花，性价比杠杠呃） https://www.dfrobot.com.cn/goods-1966.html 3.I2C颜色识别传感器 - TCS34725*1https://www.dfrobot.com.cn/goods-1349.html 4.180舵机*1 https://www.dfrobot.com.cn/goods-214.html 5.360舵机*1 https://www.dfrobot.com.cn/goods-1375.html 6.df纸盒，一段小吸管，小东西，大用处 硬件全家福  二、硬件连接 180舵机、360舵机分别连接P8、P9口 颜色识别模块连接I2C口 蜂鸣器板子集成，播放音乐  三、程序实现 接通电源LED屏幕显示作品名和操作提示；按A按钮，180舵机移动到指定位置，颜色识别模块正好可以探测到转盘的上方，同时360舵机开始转动，蜂鸣器播放相应音符；按B按钮180舵机复位，360舵机停止转动、蜂鸣器停止播放。 软件 mind+1.6.2 1.主程序，加电后屏幕显示提示，舵机，蜂鸣器初始化，其中Tnum变量0-1的判断，实现按钮模块功能；  2.按钮A按下，180舵机转到指定位置，360舵机开始正转，颜色模块识别并反馈数值；变量R、G、B对应红、绿、蓝的颜色数值； 如果红色>蓝色 同时 红色>绿色，演奏1； 如果绿色>红色 同时 绿色>蓝色，演奏2； 如果蓝色>红色 同时 蓝色>绿色，演奏3；   3.按钮B按下，180舵机归位，360舵机、颜色模块、蜂鸣器停止工作；  四、上传程序测试 五、测试成功，圆盘，纸盒装起来，做属于自己的音乐吧    附件，串口读取颜色数值程序+识色留声机程序；  识色留声机.rar |
