三八女神节又来了，创客们又开始制作应节作品了。今天为了投稿instructable的小比赛。
特意制作了一个心形的彩灯，也当做对Arduino项目制作的练手。

第1步，3D模型设计

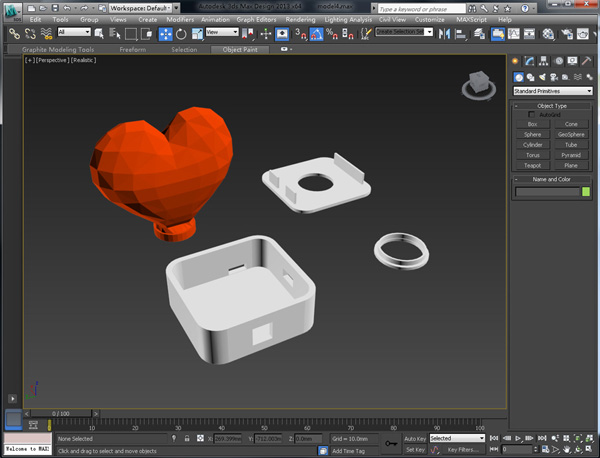

在3DSMAX设计出心形灯【arduino heart shape Light】的外形，
如下图所示。它的结构分为以下几个部分：
（1）透明的灯壳。
（2）灯座，主要用于隐藏大部分的电子电路
（3）灯座的顶盖.

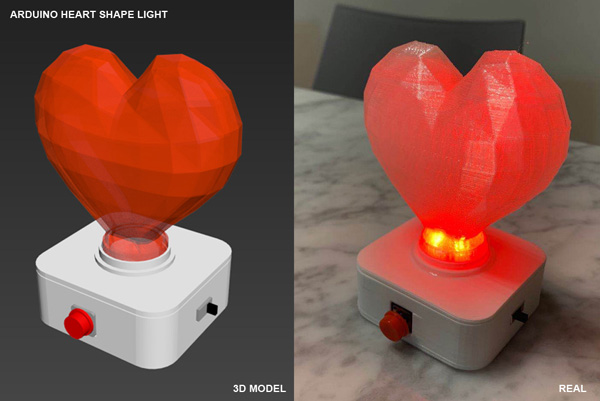

以下就是3DSMAX出来的效果图

第2步,准备电子材料

与以往的风格一样，这个装置现在会用到arduino mini，（尺寸比较小）

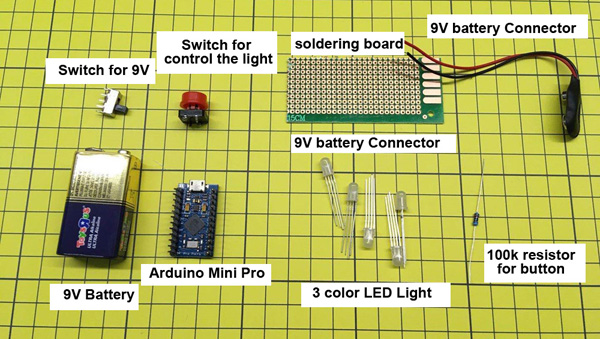

会基本电路就可以安装了。材料如下：
(1)1个9V的电池给ARDUINO供电
(2)1个ARDUINO MINI 板，
(3)几片孔洞板，用于制作LED灯的外接电路
(4)电焊铁，电线（杜邦线）
(5)小型开关1个,一个用来打开ARDUINO板
(6)小型按钮1个，用来触发LED灯
(8)1个三色RGB LED灯
(9)一个用于开关的电阻，100K欧电阻
(10)电线若干。其它就是用3D打印机打印。
材料就是相对多一点，经过训练的朋友都能做这个小型装置。

注意，本项目没有电机，只有LED灯，采用9V电池就可以了。
如果这个灯是固定的，也可以用USB直接供电。

第3步,分开模块与打印

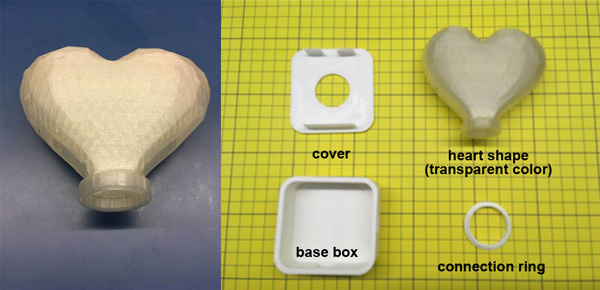

在3DSMAX将不同颜色不同部分的组件分别排版，如下图所示。
采用了不同颜色的线材，包括白色与一个白色透明颜色。

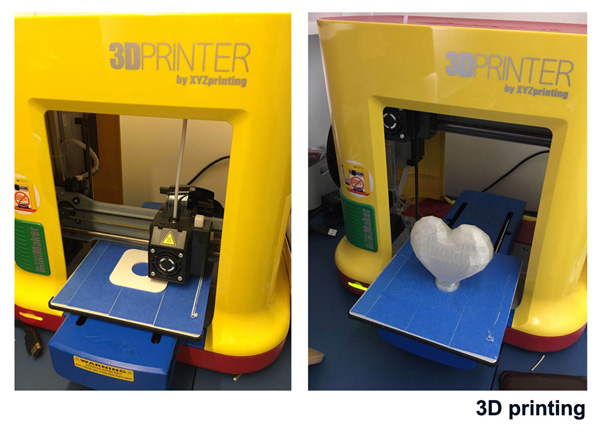

3D打印机采用 XYZprinting Mini Maker，如下图所示。
用于本项目的STL文件在这里下载：

【点击下载STL】

第4步,电子电路的设计与制作

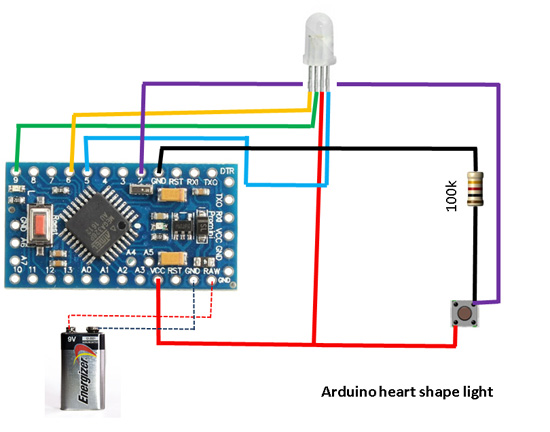

以下是电路图的设计，LED，按钮与Arduino的连接。
如下图所示，基本上用了所有的Arduino的输出与输入口了，没有进行简化。

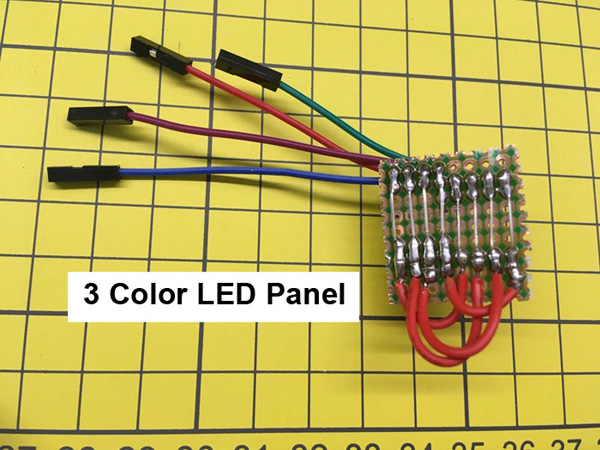

如下图所示，通过焊接电线与孔洞板，实现了整个电路的连接，完成图如下。

第5步,模块的组装

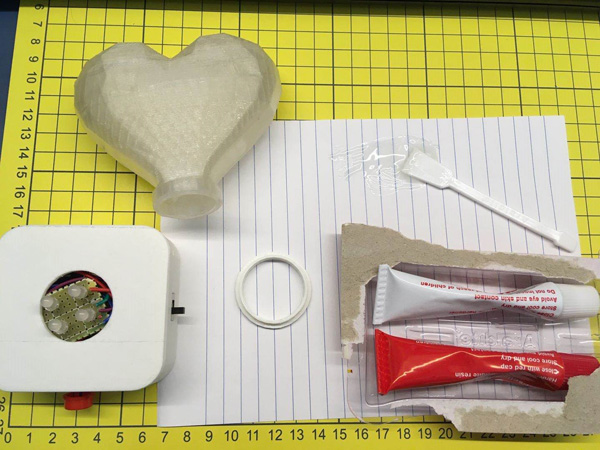

对构件进行粘合，采用强力胶对连接环与顶盖进行连接，如下图所示。其它部位
不需要采用胶水连接，直接拼掉就可以了。

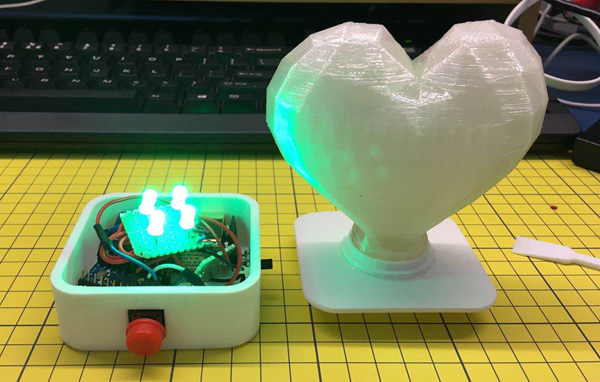

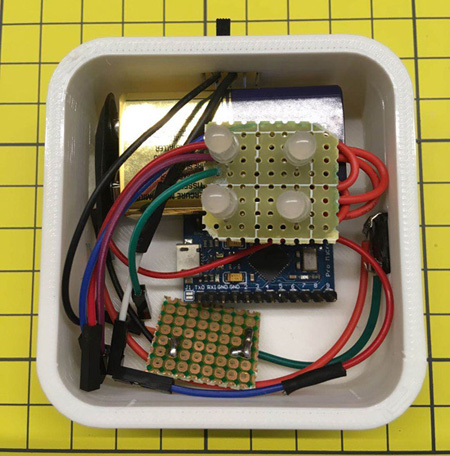

如下图所示，把主要电路在灯座中。
如下图所示是未拼接之前的完成图。拼接后的完成图如下图所示。

第6步,写入ARDUINO的编程代码

对ARDUINO板写入代码，这个代码就是就是ARDUINO板实现读取按钮的值
实现对LED进行控制。

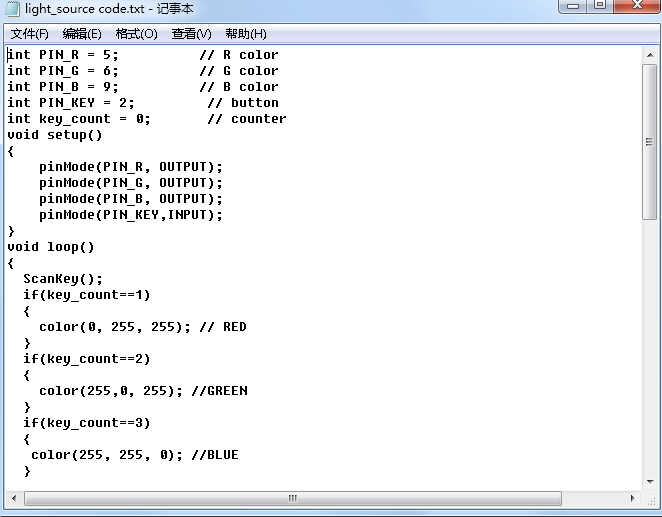

代码，如下图所示。下载方法如下：

【点击下载你需要的arduino代码文件】
o20198101320.zip

第7步,最后的测试

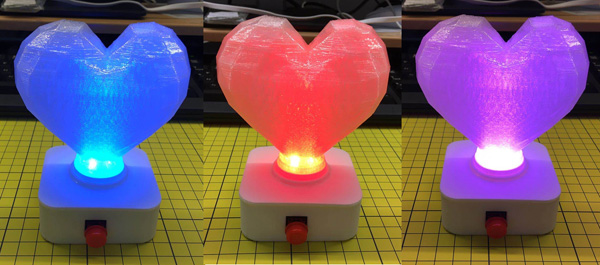

以上是arduino heart shape light的最后完成图，
打开左侧的小开关可以启动ARDUINO板。
按下小按钮，灯可以发出不同颜色的光。
注意，采用同样的结构，可以制作出不同效果的灯，如闪灯，火灯及渐变灯等。
