春天来了，别忘给爱花浇水
2020-03-201.2万
AI 快速预览详细
本项目介绍了一种基于Arduino Pro Mini和土壤传感器的自动浇水系统。硬件清单包括Arduino Pro Mini、土壤传感器、RGB LED和蜂鸣器。通过特定公式计算土壤湿度百分比，并结合RGB LED和蜂鸣器实现直观反馈。项目运行后，RGB LED会显示白色，在把土壤传感探针浸入水中后，RGB会变蓝色，之后蜂鸣器会鸣叫5个不同的频率值，作为对浇水太多的报警。如果想反向操作，例如缺水的报警，可以修改代码中的条件判断语句。
|

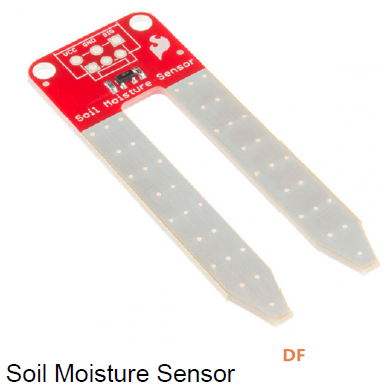

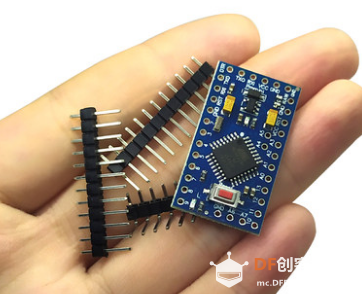

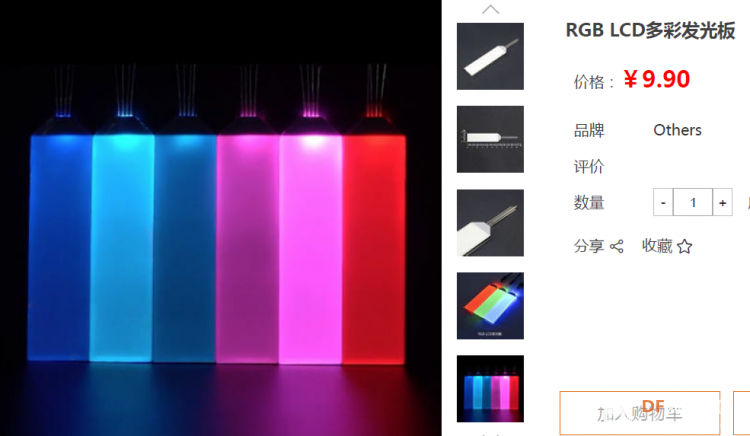

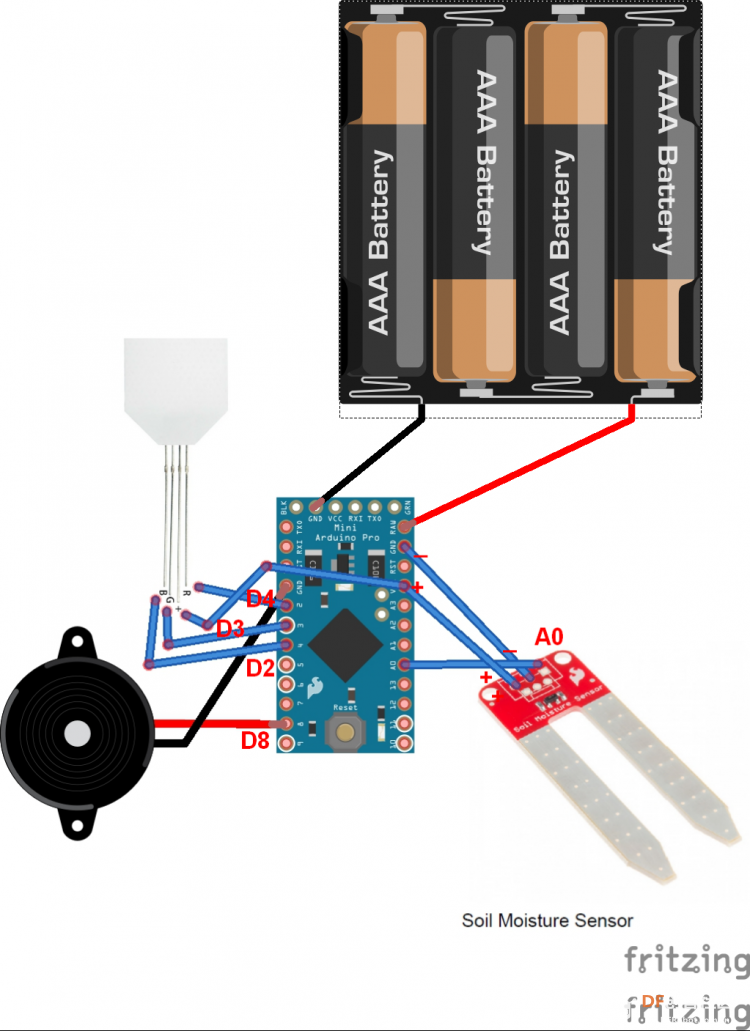

写这个项目主要是因为之前用的带比较器那种土壤传感工作不稳。想试下更好用的土壤传感。用它来照顾爱花。 、、 硬件清单  Arduino pro mini  土壤传感  RGB led  蜂鸣器 =========================================== 连线图  [mw_shl_code=applescript,false]/*This sketch is created by gada888*/ const int soil = A0; int moistVal = 0; int RLed = 2; int GLed = 3; int BLed = 4; int piezoPin = 8; int pitches[] = {523, 587, 659, 698, 784}; int numPitches = 5; void setup(){ pinMode(soil, INPUT); Serial.begin(9600); pinMode(RLed, OUTPUT); pinMode(GLed, OUTPUT); pinMode(BLed, OUTPUT); } void loop(){ int percent = 2.718282 * 2.718282 * (.008985 * moistVal + 0.207762); moistVal = analogRead(soil); Serial.println(moistVal); Serial.print(percent); Serial.println("% Moisture "); if(moistVal>600&&moistVal<900){ Serial.println("i feel good"); digitalWrite(RLed, LOW); digitalWrite(BLed, LOW); digitalWrite(GLed, HIGH); //Green LED int i; for( i=0; i<numPitches; i++){ tone(piezoPin, pitches, 200); delay(200); } if(moistVal>700){ Serial.println("too much water"); digitalWrite(RLed, LOW); digitalWrite(BLed, HIGH); //Blue LED digitalWrite(GLed, LOW); } } delay(2000); }[/mw_shl_code] 项目运行后，RGB led会显示白色，在把土壤传感探针浸入水中后，RGB会变蓝色，之后蜂鸣器会鸣叫5个不同的频率值。作为对浇水太多的报警。 如果想反向操作，例如缺水的报警，就改这一行if(moistVal>600&&moistVal<900){，例如改成if(moistVal<600){ 而RGB led颜色的改动，可以改digitalWrite语句，例如digitalWrite(BLed, HIGH);改成digitalWrite(BLed, LOW);   供电用的5v电源。5v+连的是arduino mini 的raw脚。 |
