用16位IO扩展模块做一个疯狂暗示小灯板
2020-03-249110
AI 快速预览详细
本文介绍了一个使用16位IO扩展模块（MCP23017）和DFRduino Nano 3.0制作的疯狂暗示小灯板项目。通过IIC接口，将控制器引脚扩展到128个，解决了控制器引脚不足的问题。项目所需材料包括16位IO扩展模块、DFRduino Nano 3.0、面包板、跳线等。通过拼接面包板、连接Nano和扩展模块，并使用专用面包板跳线将5V和GND引到面包板上，再连接8个电阻和8*8红色点阵，最终完成项目的制作。
|

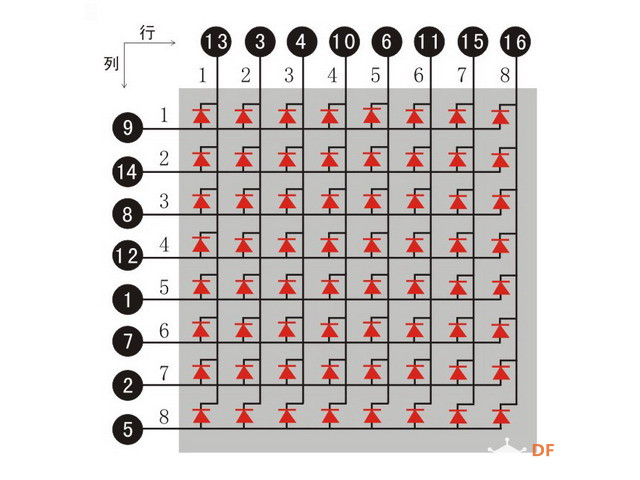

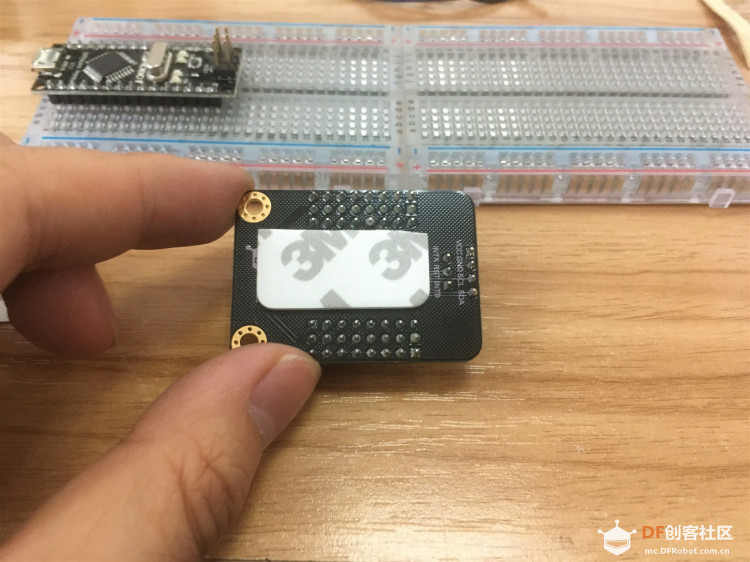

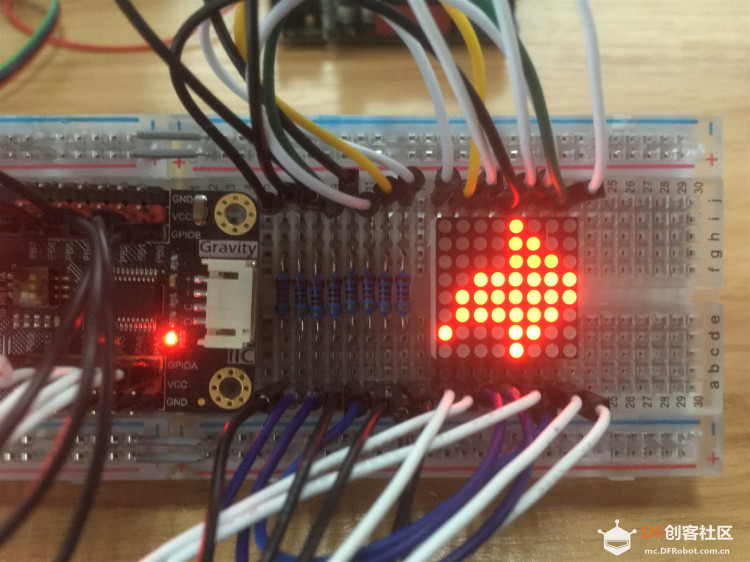

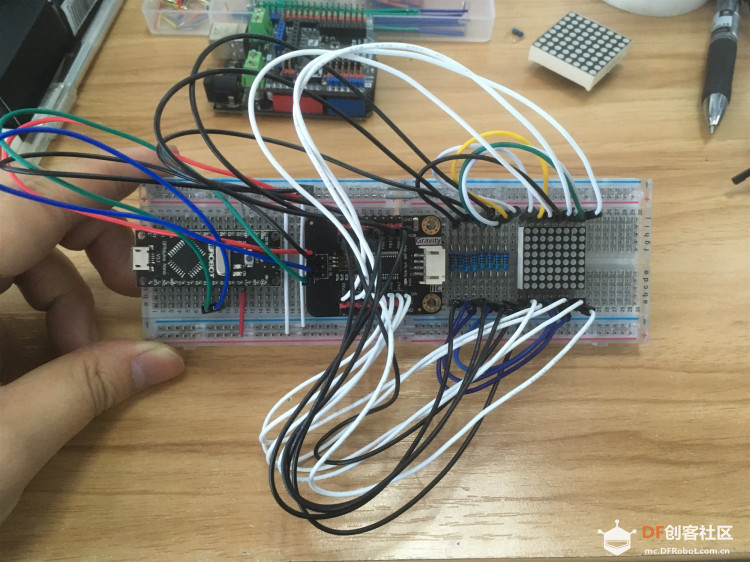

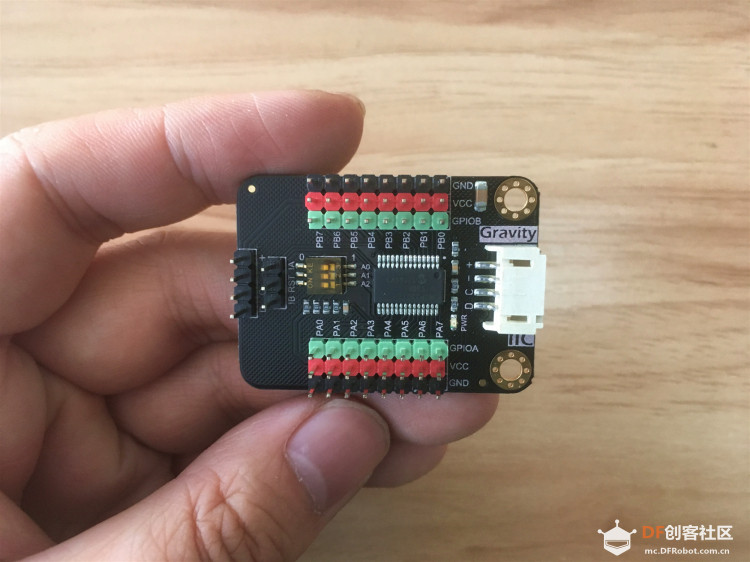

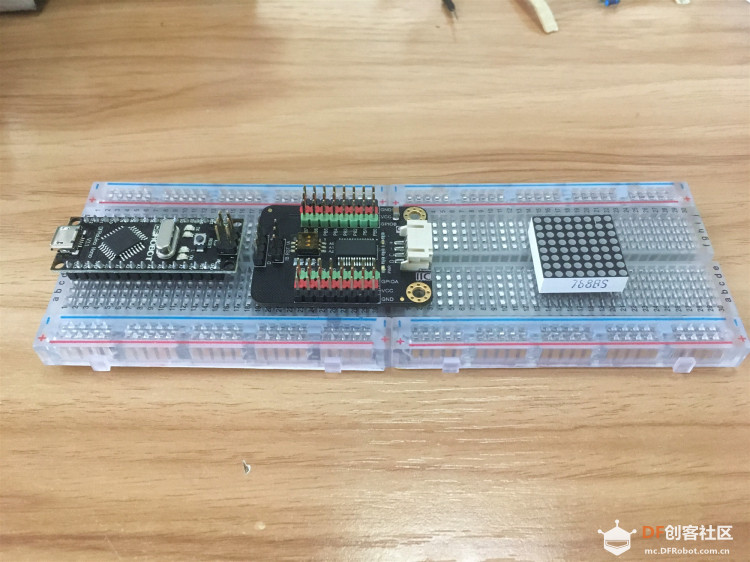

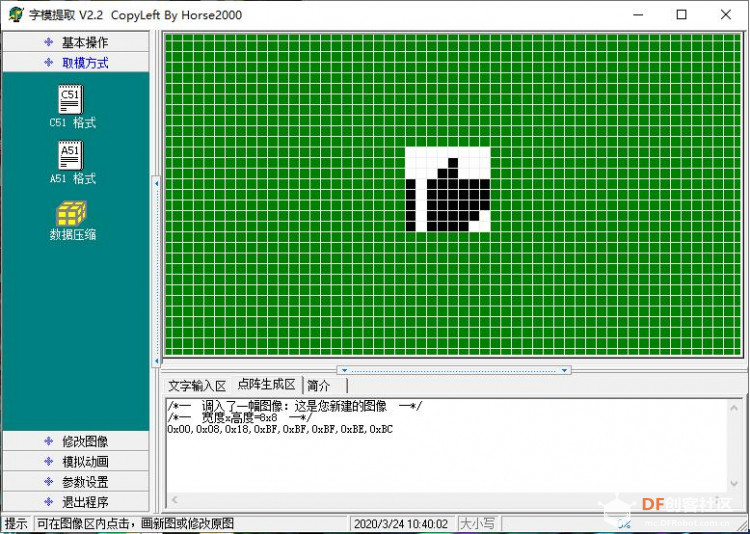

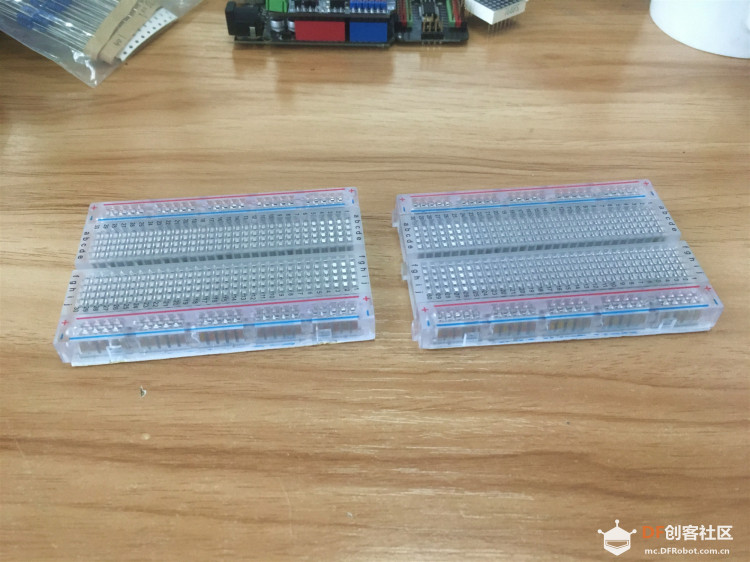

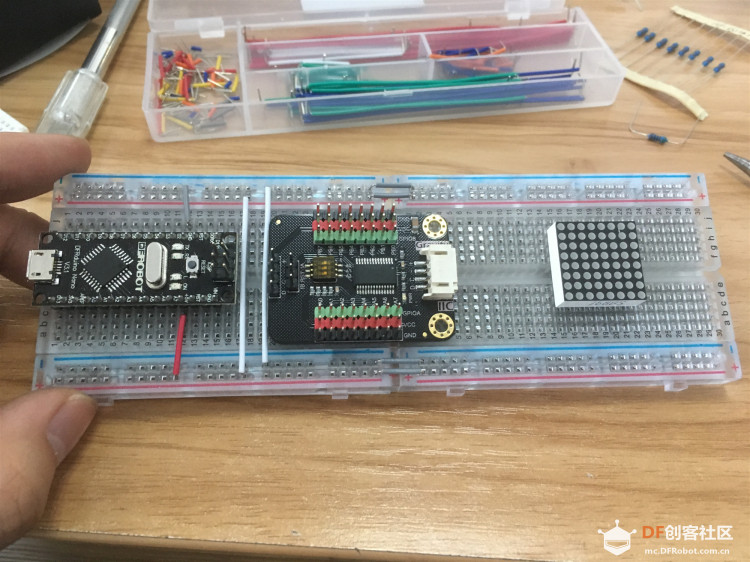

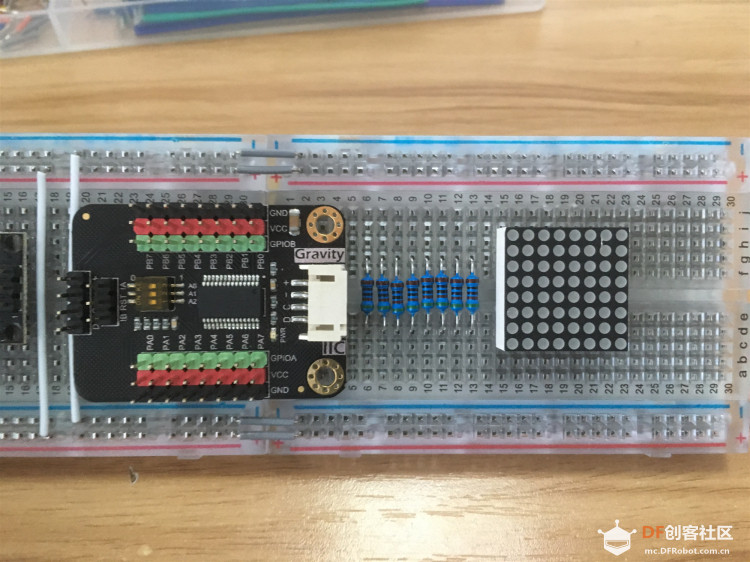

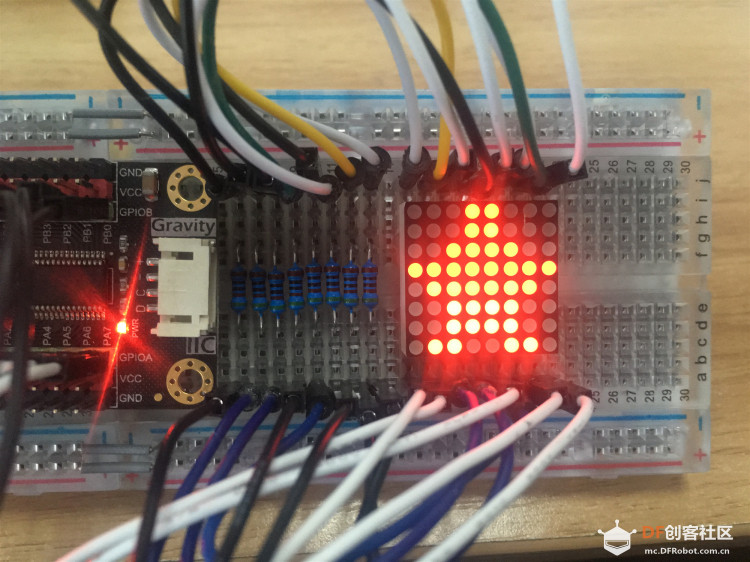

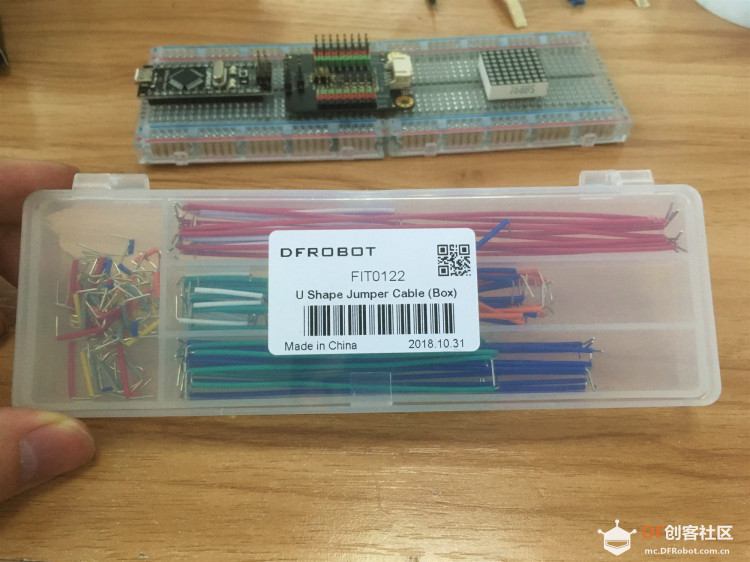

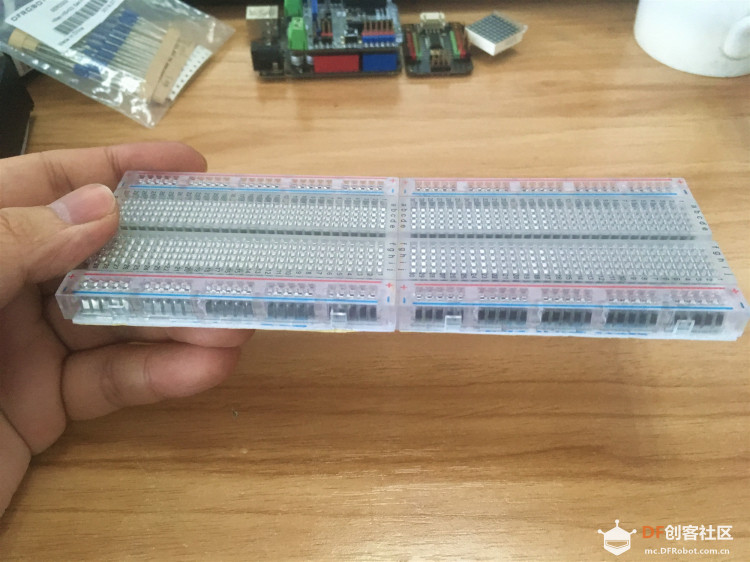

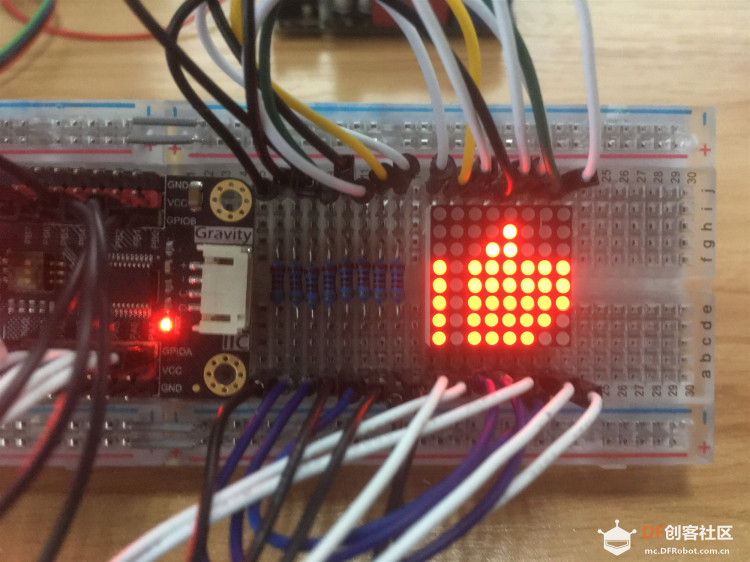

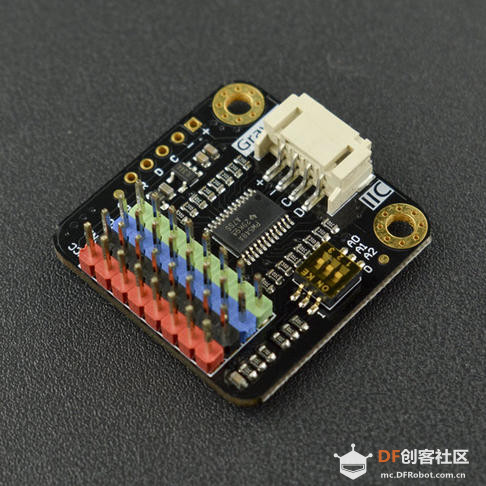

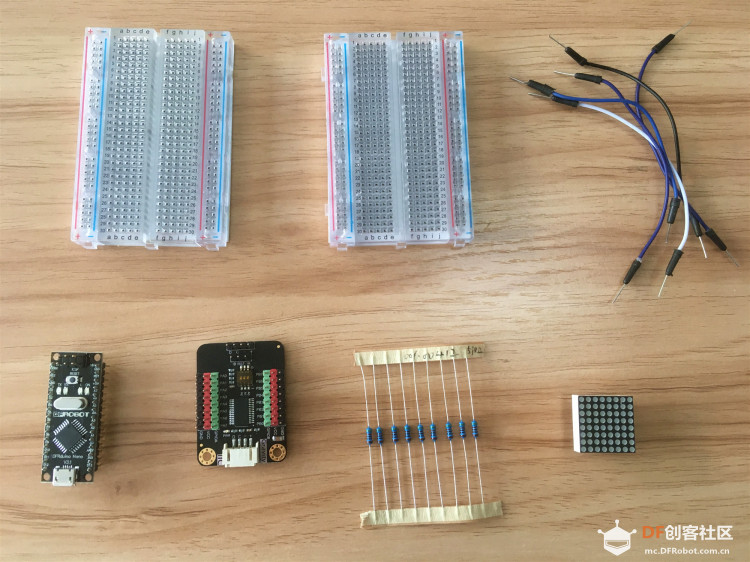

新手接触Arduino，一般会通过板子的引脚数量多少来判断板子的功能是否强大。比如UNO就比beetle厉害，而Mega2560就比UNO厉害。在一些电子制作的过程中，经常会发现选用的控制器引脚数量不够用，今天我拿到一块由IIC转16个数字IO口的模块，以后再也不用担心IO口不够用了  模块上黄色贴纸位置，可调节模块的IIC地址，有8种选择。也就是可以通过控制器同时控制8个这样的模块，通过IIC接口就可以将IO口扩展出128个。如果我们再此基础上，再搭配上DF之前出的那款IIC级联模块......  效果简直不敢想象，一层又一层.....  平时喜欢逛B站白嫖，被up主疯狂暗示后，也能做到岿然不动，“下次一定”是唯一的答案。于是用这个16位的IO扩展板做了一个疯狂暗示小灯板，给那些白嫖党送去良心的不安      需要用到的材料有：   3. 中型面包板 透明版 x2 5. 高品质公母头跳线 6. 高品质公公头面包线 7. 580Ω电阻 x8 8. 8*8红色点阵（2cm*2cm） 开始制作： 面包板之间是可以拼接的，将两块面包板拼接在一起   先将nano插在面包板上，再把16位io扩展模块贴上3M双面胶，粘在面包板上   用专用面包板跳线，将nano的5v和GND引到面包板上  将8个电阻插在面包板上  Nano的A4、A5、5V、GND连在io扩展模块左侧的引脚上；io扩展模块的PA和PB各8组io分别控制点阵的行和列；点阵到GND的8条线路上，串上580欧的电阻，于是丑陋的走线出现了。你品，你细品，是不是见惯了漂亮的走线后，再看到这种丑陋走线，居然别有一番风味。   通过取模软件来绘制图案：  将生成字模放入arduino程序中，将程序烧录进nano中，显示出相应的图形  疯狂暗示小灯板就制作完成了。 |
