TinkerNode NB-IoT 物联网开发板 测评第二弹 功能全览
2020-04-112.7万
AI 快速预览详细
本文详细介绍了TinkerNode NB-IoT物联网开发板的功能全览，包括NB-IoT信号测试、AT指令串口透传、WiFi扫描与连接、蓝牙BLE透传及GNSS定位。通过具体的测试代码和步骤，展示了开发板在不同通信模式下的表现。例如，在NB-IoT信号测试中，通过RGB指示灯白色显示信号状态；在AT指令串口透传中，通过输入AT+CGSN=1查看设备的IMEI值；在WiFi连接中，自动连接网络并校准RTC；在蓝牙BLE透传中，通过发送1或0控制指示灯亮暗；在GNSS定位中，搜索卫星并获取经纬度。这些功能使得TinkerNode NB-IoT开发板成为物联网项目开发的理想选择。
|

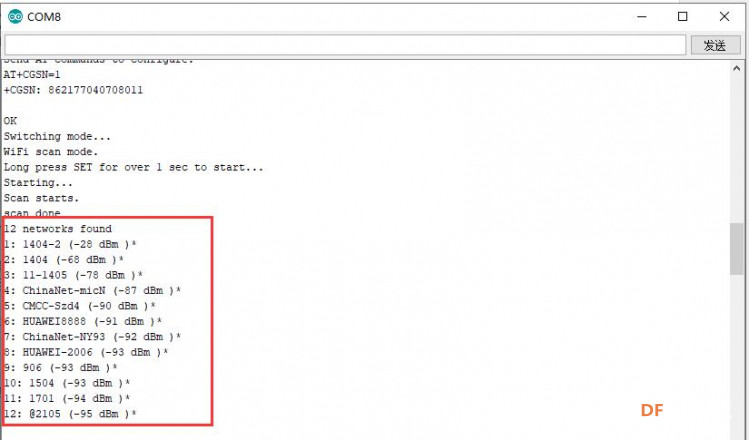

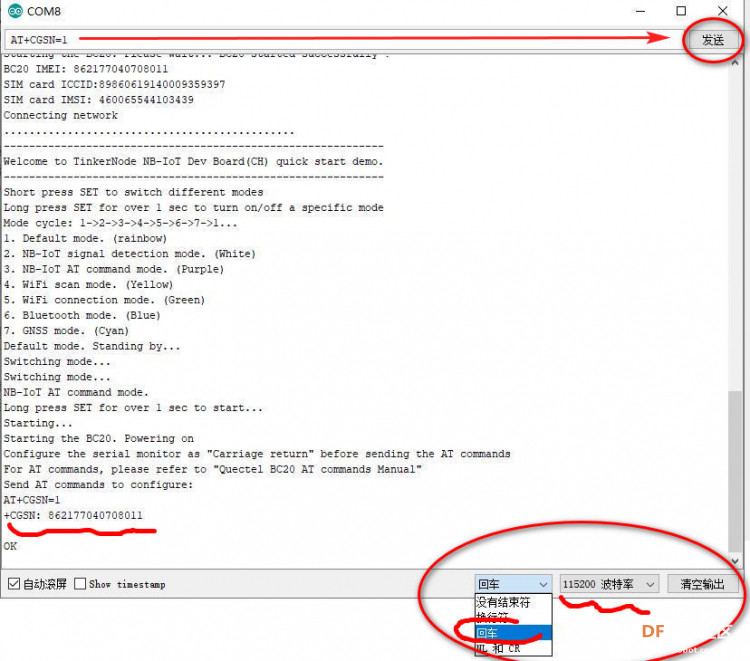

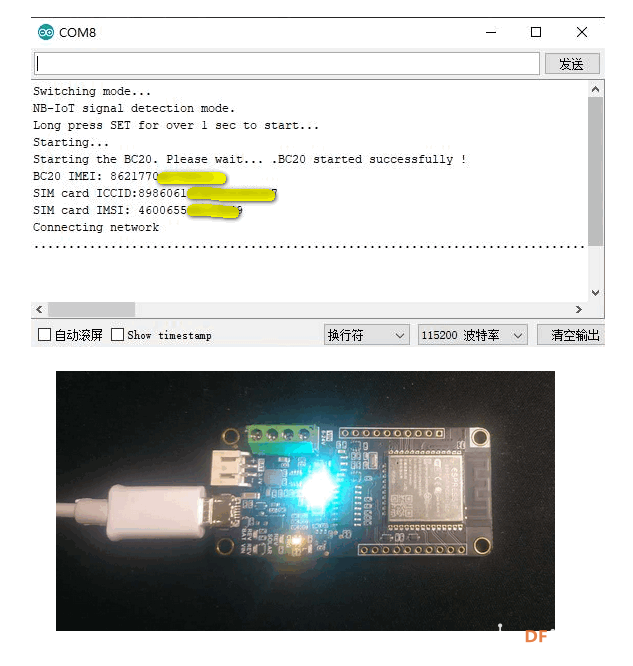

前文已经介绍了，NB板初体验，见： TinkerNode NB-IoT 物联网开发板 测评第一弹 开箱即用 下面我们简单来看下NB板的测试代码所提供的检测代码： 1.上电默认运行，RGB七彩变换。 全新的板子应该不会坏吧，此项略过。。。 2.NB-IoT信号测试：RGB指示灯白色。  从串口的输出来看，获取SIM卡信息没问题，但最后的那么多点....是什么鬼？？？ 等了很久，拿到110层楼的窗口还是 ....，后来管理员77主动联系说，应该是联通卡信号不好，会补发点信卡。 对联通卡的好感度顿时下降10086点，这项看来只能等到拿到电信卡再测试了。 3.NB-IoT AT指令串口透传：RGB指示灯紫色。 因为刚才的信号测试是死循环，我们先按下左边的 RST键，先重置下， 然后短按两下来到串口透传模式，再长按超过1秒，进入设置： 根据手册我们输入：AT+CGSN=1，查看设备的IMEI值，你知道IMEI值是什么意思吗？ 我也不知道，但是每个制式信号的接入设备必须要有的 唯一的 追溯设备的值。  这里要注意的是：需要把串口默认的：换行符改为 换行，还有个刚开始要注意的是：通信波特率是115200. 其它命令，大家有兴趣自行研究。 AT的详细命令见如下文件，其实在维库链接那里也有，不过下载地址是github的链接， 大概率被墙，所以我帮大家下载下来了。。。不过估计也没鸟用，我只是放出来装。。。 因为NB板和BC20的通信都是通过AT命令的，所以代码端已经封装了相应的函数， 而每个AT命令这些底层的东西，我估计大家没时间、没兴趣看，就不详细讲了，略过。 4.WiFi信号扫描：RGB指示灯黄色。 我们继续短按SET键，然后长按超过1秒，进入WIFI扫描模式，每5秒扫描一次，指示灯进行闪烁。  我这边扫出12个网络信号，其中dBm数字最小的就是信号最好的。 5.WiFi连接：RGB指示灯绿色。 我们继续短按SET键，进入WIFI连接模式。  我们输入SSID和密码，NB板自动连上了我们的网络，若WiFi成功连接，ESP32会利用网络服务器校准RTC， 并每秒打印一次日期和时间。看来连接WIFI是没有问题的。 6.蓝牙BLE透传：RGB指示灯蓝色。程序广播TinkerNode NB-IoT(0xXXXX)蓝牙信号， 其中XXXX为随机的十六进制数，用于与其它蓝牙信号作区别。 我们继续短按SET键，切换到蓝牙透传模式，再长按超过1秒进入设置：  我们用维库推荐的：BLE调试助手，来搜索蓝牙信号：  what，为什么蓝牙助手和维库的不一样，反正小米商城只搜到这个版本。。。 不过还好，测试成功，当我们向设备的可写入接口发送1的时候，指示灯亮，发送0的时候，指示灯暗。 我们继续。。。 7.GNSS定位：RGB指示灯青色。 继续RST键按啊按。 维库里说，gps信号搜索需要30秒以上，可是我搜了30分钟啊。。。。。。 建议来到窗边。  搜到20颗卫星，9颗定位，经纬度和百度地图比较了下，还是比较准的。 不过9/20颗星的PDOP，竟然没有6/10颗星的PDOP数据小。PDOP是经纬度误差，越小越好。 这样NB板的基本功能，我们试用了一遍，NB板预刷的测试程序还是很贴心的，基本上走个流程 心里有底了，下文我们就用它提供的示例程序，做个小项目试试吧。 PS：此文应该没有放视频的必要吧。。@77 |
