DFRobot气体传感器分为Gravity和Fermion两大系列。Gravity系列主打易用和广度,采用统一的3-Pin/4-Pin防反插接口,适用于创客教育、快速原型开发和通用IoT项目。Fermion系列则以MEMS技术为核心,追求微型化和低功耗,适用于空间受限或嵌入式量产项目。电化学传感器系列提供出厂校准模块,精度和选择性更高,且ESPHome提供了原生传感器平台,使得ESP32/ESP8266成为接入Home Assistant的首选主控。

看见那些杀死人的气体。

CO₂ 浓度过高时,人悄悄失去意识。
制冷剂泄漏时,爆炸在毫无预警中发生。
一氧化碳在家中积累时,人在睡眠中死去。

所有这些气体,人眼看不见,人鼻闻不到,
但一束波长精确匹配的红外光,
能在毫秒内感知它们的存在。


以 Gravity 和 Fermion 两大系列为骨架,其中 Gravity 系列覆盖了半导体(MQ)和电化学(SEN046x)等经典原理,主打易用和广度;而 Fermion 系列则以 MEMS 技术为核心,追求微型化和低功耗,代表了其产品线的一个现代演进方向。

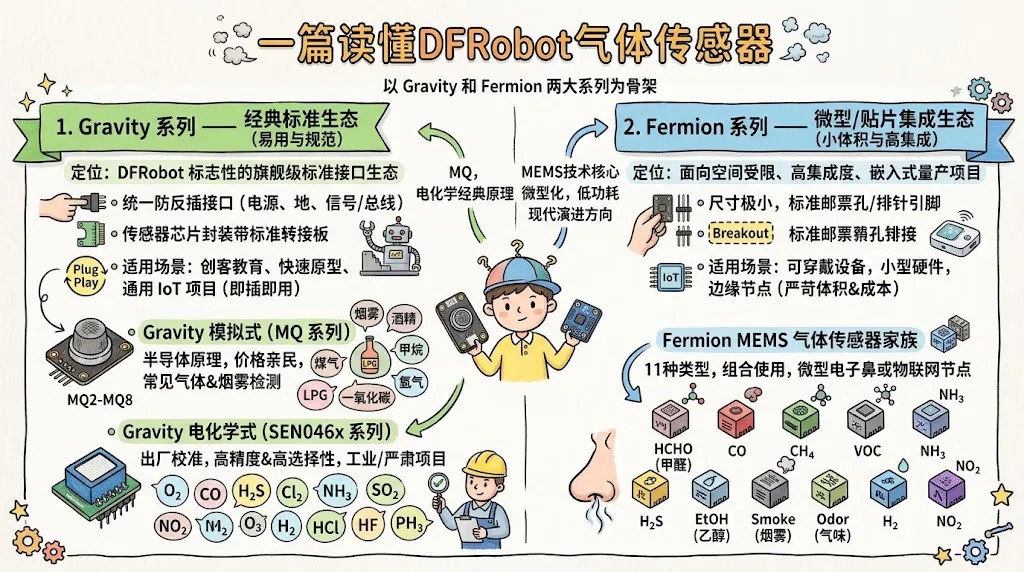

一篇读懂DFRobot气体传感器

🧭 按产品系列划分


1. Gravity 系列 —— 经典标准生态(主打“易用与规范”)


定位:DFRobot 标志性的旗舰级标准接口生态。

特点:采用统一的 3-Pin / 4-Pin 防反插接口(电源、地、信号/总线),将复杂的传感器芯片封装并带有标准的转接板。

适用场景:创客教育、快速原型开发、实验室测试以及通用 IoT 项目。它让用户无需纠结复杂的接线和电平转换,真正做到“即插即用”。(前面提到的传统 MQ 系列气体传感器、大多数水质/环境传感器基本都标配 Gravity 版本)。

1.1模拟式 (MQ 系列):基于传统的半导体原理,价格亲民。覆盖了常见的可燃气体和烟雾检测,如烟雾(MQ2)、酒精(MQ3)、甲烷(MQ4)、煤气(MQ5)、LPG(MQ6)、一氧化碳(MQ7)、氢气(MQ8)等。
均为​模拟输出​,适配具备 ADC 的主控板。工作电压通常为 5V,但传感器本身可在 3.3V 下工作,因此对 3.3V 逻辑的主控板也友好。

气体/目标 型号(典型) 适配主控板 一句话适配说明 适用场景
烟雾 / 可燃气体 MQ2 (SEN0127) Arduino Uno / Nano / Mega, ESP32, 树莓派, Intel Edison/Joule/Curie Gravity 即插即用接口,模拟引脚直读;3.3V 下可兼容树莓派等 3.3V 平台 课堂和创客的烟雾报警器原型 、气体检测原理的教学演示、厨房或燃气灶旁的泄漏提示(DIY)、设备周边的"异常烟气趋势"监测、智能家居联动、巡检机器人、小车上的粗略气体感知
酒精 / 乙醇 MQ3 (SEN0128) Arduino 系列, ESP32, 树莓派 模拟输出,任意带 ADC 的主流主控均可读取 呼气酒精检测原型、酒精/乙醇泄漏趋势报警、创客与STEM教育项目、嵌入式安全监测演示、汽油挥发气辅助感知
甲烷 / 天然气 MQ4 (SEN0129) Arduino 系列, ESP32, 树莓派 同上;若用 ESP32 接 HA,需在 ESPHome 中配置 ADC 组件 室内空气检测、实时空气检测站、智能家居系统、DIY甲醛检测仪等
煤气 / LPG MQ5 (SEN0130) Arduino, ESP32, 树莓派 3 针 Gravity 接口(VCC/GND/OUT),适配逻辑与 MQ-2 一致 检测液化石油气、天然气和煤气。可避免酒精、烹饪油烟和香烟烟雾等
LPG / 丙烷 液化石油气 MQ6 (SEN0131) Arduino 系列, ESP32, 树莓派 模拟读取,注意主控 ADC 分辨率(ESP32 为 12-bit,Arduino Uno 为 10-bit) 消费与工业级燃气泄漏报警、便携式燃气检漏仪、通风联动控制、创客与教育项目
一氧化碳 MQ7 (SEN0132) Arduino 系列, ESP32, 树莓派 需循环高低压加热,主控需能稳定输出 PWM 或 GPIO 控制加热周期 课堂和创客的 CO 检测入门、气体传感器原理演示、车库、工作间、燃气热水器旁的 CO 趋势提示(DIY)、原型验证:先看某个环境里 CO 有没有变化、机器人、无人机上的粗略气体感知
氢气 MQ8 (SEN0133) Arduino 系列, ESP32, 树莓派 模拟输出,适配逻辑同 MQ 系列通用 氢气泄漏报警与安全预警、电池室/实验室氢气监测、通风联动控制、创客与教育项目
CO / 可燃气体 MQ9 (SEN0134) Arduino 系列, ESP32, 树莓派 广谱交叉敏感,适合趋势监测,不挑主控 气体泄漏探测、工业气体探测、可移动的气体探测设备
模拟 LPG 气体传感器 HCHO 甲醛传感器 (SEN0231) Arduino 系列, ESP32, 树莓派 同上;若用 ESP32 + ESPHome,通过 adc 平台读取即可 室内空气检测、实时空气检测站、智能家居系统、DIY甲醛检测仪等

1.2电化学式 (SEN046x 系列):提供出厂校准的电化学传感器模块,精度和选择性更高,适合工业或较严肃的项目。检测对象包括 O₂, CO, H₂S, Cl₂, NH₃, SO₂, NO₂, O₃, H₂, HCl, HF, PH₃ 等十几种气体

这是三个系列中主控板适配最明确、生态最成熟的一组。官方明确兼容 ​Arduino、ESP32、树莓派​,工作电压 ​3.3–5.5V​,支持 模拟、I²C、UART 三种输出。更关键的是,​ESPHome 提供了原生传感器平台​(dfrobot_sen0465_i2c 和 dfrobot_sen0465_uart),使得 ESP32/ESP8266 成为接入 HA 的首选主控。


气体 SKU 适用场景 适配主控板 一句话适配说明
O₂ 氧气 SEN0465 可广泛应用于工业、矿井、仓储等空气不易流通的空间,以及环保领域中的氧气浓度检测。 ESP32 / ESP8266(ESPHome 原生), Arduino, 树莓派 I²C/UART 数字输出,ESPHome 直接调用组件,无需手写驱动
CO一氧化碳 SEN0466 可广泛应用于石油石化、冶金、矿山等工业场所及环保领域一氧化碳的检测 。 ESP32(ESPHome 原生), Arduino, 树莓派 同上;I²C 地址可改(32 个),同一总线可挂多颗
H₂S硫化氢 SEN0467 可广泛应用于工业、矿下及环保领域硫化氢的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 数字接口抗干扰强,适合工业场景
Cl₂氯气 SEN0468 可广泛应用于化工、医药生产及环保领域氯气的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 3.3–5.5V 宽压,对主控逻辑电平不敏感
NH₃氨气 SEN0469 可广泛应用于工业及环保领域氨气的检测。如:施肥后氨气 ESP32(ESPHome 原生), Arduino, 树莓派 养殖/制冷场景常用 ESP32 + Wi-Fi 回传
SO₂二氧化硫 SEN0470 可广泛应用于工业及环保领域二氧化硫的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 UART 或 I²C 均可,UART 适合长距离板间通信
NO₂二氧化氮 SEN0471 可广泛应用于工业、矿下及环保领域二氧化氮的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 同上
O₃臭氧 SEN0472 可广泛应用于工业及环保领域进行臭氧的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 臭氧强氧化性,主控板本身无特殊要求
H₂氢气 SEN0473 可广泛应用于工业及环保领域氢气的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 氢气场景常配合安全报警逻辑,ESP32 可本地决策
HCl氯化氢 SEN0474 可广泛应用于合工业、矿下及环保领域氯化氢的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 高危气体,建议数字输出(I²C/UART)而非模拟
HF氟化氢 SEN0475 可广泛应用于工业及环保领域氟化氢的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 同上;半导体/化工场景优选数字接口
PH₃磷化氢 SEN0476 可广泛应用于工业、矿下及环保领域磷化氢的检测。 ESP32(ESPHome 原生), Arduino, 树莓派 粮仓熏蒸场景常用 ESP32 做远程监测

​电化学系列主控板适配的关键优势​:ESPHome 原生组件意味着你不需要在 ESP32 上从头编写 I²C/UART 读取逻辑,只需在 YAML 中声明平台和地址,浓度实体就会直接出现在 Home Assistant 中。这是三个系列中唯一具备“主控板 + 固件框架”一体化支持的一组,适配确定性最高。


1.3 CO₂ 二氧化碳传感器

型号 / 产品 应用领域 检测范围 精度 工作电压 接口 点击购买
SEN0220 宽量程红外 CO₂ 传感器 高浓度 CO₂ 监测、农业与畜牧环境监测、过程监测 0~50000 ppm ±(50 ppm+ 读数的 5%) DC 4.5~5.5 V UART 点击购买
SEN0536 SCD41 光声红外 CO₂ 传感器 室内空气质量监测、温室环境控制、智能通风 400~5000 ppm ±(40 ppm+ 读数的 5%) DC 3.3~5 V I²C 点击购买
SEN0159 MG-811 电化学 CO₂ 传感器 发酵环境监测、蘑菇种植、CO₂ 阈值报警与通风控制实验 0~10000 ppm 官方选型表标注 ±100 ppm @ 400 ppm;不代表全量程精度,见下方说明 DC 5 V Gravity 模拟输出 + 数字阈值报警输出 点击购买
SEN0219 红外 CO₂ 传感器 家庭、办公室和教室空气质量监测,智能新风与暖通控制 400~5000 ppm ±(50 ppm+ 读数的 5%) DC 5.0±0.1 V PWM 点击购买
SEN0678 STCC4 热导式 CO₂ 传感器 多节点室内空气监测、智能家居、楼宇与教室监测、STEM 教育 400~5000 ppm ±(100 ppm+ 读数的 10%) DC 3.3~5 V Gravity I²C 点击购买

2. Fermion 系列 —— 微型/贴片集成生态(主打“小体积与高集成”)


定位:面向空间受限、高集成度或嵌入式量产项目的微型(Breakout)模块系列。

特点:尺寸极小,通常去掉了大尺寸的防反插端子,采用标准的邮票孔或排针引脚,更贴近底层芯片模组的形态。

适用场景:可穿戴设备、小型智能硬件、空间紧凑的边缘节点,或者是对体积和成本有严苛要求的项目(例如前面提到的微型 MEMS 综合气体/气味传感器很多就采用 Fermion 形态)。

MEMS 气体传感器家族:目前有11种类型,覆盖 HCHO(甲醛)、CO、CH₄、VOC、NH₃、H₂S、EtOH(乙醇)、Smoke(烟雾)、Odor(气味)、H₂、NO₂。它们可以根据需求组合使用,是构建微型电子鼻或物联网节点的理想选择。

气体/目标 SKU 适用场景 适配主控板 一句话适配说明
甲醛 (HCHO) SEN0563 可以定性的测量甲醛气体浓度,适用于空气净化器、空调新风、 智能穿戴、 便携检测仪等应用场景。 UNIHIKER / UNIHIKER K10, Arduino, ESP32, 树莓派 模拟输出,任意带 ADC 的主控可读;官方项目多基于 UNIHIKER
CO 一氧化碳 SEN0564 可以定性的测量一氧化碳气体浓度,适用于一氧化碳气体泄漏报警器、便携式一氧化碳气体检测器等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 同上
CH₄ 甲烷 SEN0565 可以定性的测量甲烷气体浓度,适用于可燃气体泄漏监测装置、 气体检漏仪、 防火/安全探测系统等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 3 引脚(VCC/GND/OUT),3.3–5V 供电
VOCs 乙醇、甲醛、甲苯等 SEN0566 可以定性的测量VOC气体浓度,适用于室内空气质量检测、新风系统、空气净化器等应用场景。 UNIHIKER / UNIHIKER K10, Arduino, ESP32, 树莓派 官方有 UNIHIKER + VOC 的完整项目示例
NH₃ 氨气 SEN0567 可以定性的测量氨气浓度,适用于冷库氨气泄漏、养殖业通风控制、厕所气味监测等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 模拟读取,适配逻辑统一
H₂S 硫化氢 SEN0568 可以定性的测量硫化氢气体浓度,适用于厕所、下水道、垃圾站等场所硫化氢检测等应用场景。 UNIHIKER K10(ESP32-S3), Arduino, 树莓派 "官方电子鼻项目中使用 H₂S Fermion + UNIHIKER K10"
EtOH 乙醇 SEN0569 可以定性的测量乙醇浓度,适用于乙醇气体泄漏、便携乙醇检测器等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 同上
烟雾 SEN0570 可以定性的测量烟雾浓度,适用于烟雾报警器等应用场景。 UNIHIKER / UNIHIKER K10, Arduino, ESP32, 树莓派 官方有 UNIHIKER + MEMS 烟雾的专项项目
Odor 臭味 SEN0571 可以定性的测量臭味气体浓度,适用于口气检测器、异味检测等应用场景。 UNIHIKER K10, Arduino, ESP32, 树莓派 电子鼻场景常与多颗 Fermion 组合,主控需多路 ADC
H₂ 氢气 SEN0572 可以定性的测量氢气气体浓度,适用于氢器泄漏报警器等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 3.3–5V 兼容,适配 Arduino/ESP32 无压力
NO₂ 二氧化氮 SEN0574 可以定性的测量二氧化氮气体浓度,适用于二氧化氮检测器、汽车尾气检测等应用场景。 UNIHIKER 系列, Arduino, ESP32, 树莓派 同上

​Fermion 系列主控板适配的注意点​:Fermion 是​裸板 Breakout 形态​,没有 Gravity 的即插即用外壳接口,连接到非 DFRobot 主控板时需要​杜邦线或焊接排针​。官方项目虽然以 UNIHIKER 为主,但电气上就是​模拟电压读取​,Arduino/ESP32/树莓派均可胜任;区别在于 ​UNIHIKER 有现成的 Python/Arduino 示例和屏幕交互​,生态整合度更高。


🔬 按传感原理划分


从你之前关心的技术原理角度看,DFRobot 的产品也覆盖了主流技术:

  • ​半导体式​:主要体现在 Gravity 系列的 MQ 模拟传感器中,成本低,适合定性或半定量检测。
  • ​电化学式​:以 Gravity 系列的 SEN046x 系列为代表,具有更好的选择性和精度,适合定量检测特定有毒有害气体。
  • ​MEMS 技术平台​:Fermion 系列是 MEMS 技术的集中体现。它本身是制造平台,但其产品(如 MEMS 烟雾传感器)基于半导体等原理,实现了微型化和低功耗。
  • ​光学式 (NDIR/光声等)​:DFRobot 的选型指南中专门讨论了​NDIR(非色散红外)​和​光声光谱(PAS)​等原理在 CO₂ 传感器中的应用,表明其产品线也覆盖了这类高精度光学方案。

🎯 按检测对象划分


这是最实用的选型视角,DFRobot 的传感器几乎覆盖了从环境到工业的常见气体目标:

  • ​空气质量与环境​:CO₂、VOC、HCHO(甲醛)、Odor(气味)、O₃(臭氧)、NO₂、SO₂。
  • ​可燃与有毒气体​:可燃气体(甲烷、液化气等 MQ 系列)、CO、H₂S、NH₃、Cl₂、H₂、HCl、HF、PH₃。
  • ​特定应用气体​:酒精/乙醇(EtOH)、烟雾(Smoke)等。

🎯 按使用场景分类


当欧盟 F-Gas 法规要求所有新型空调必须配备制冷剂泄漏检测传感器,
当车规标准要求车内 CO₂ 浓度超标必须触发警报,
当半导体洁净室需要颗粒物和气体实时监测,

  • ​暖通空调(HVAC)行业的智能化需求​:全球空调市场进入节能和智能化改造阶段,CO₂ 传感器用于精确控制新风量(按需通风)成为高端商业楼宇的标配

  • ​新能源汽车的传感器需求萌芽​:2015 年前后,国内新能源汽车政策密集出台,车内空气质量、电池热管理、制冷系统的传感需求开始出现——但当时汽车级传感器的认证周期长(3-5 年),国内企业几乎没有积累

  • ​医疗气体传感器的专业化需求​:呼吸机、麻醉机、血氧仪……医疗设备对气体传感器的精度和可靠性要求比工业级更高,是 NDIR 传感器的天然高溢价应用场景

  • ​超声波气体计量的战略进入​:超声波流量计原理的燃气表,精度高于传统膜式燃气表,是"智慧计量"的核心硬件。

  • ​高温固体电解质传感器的技术突破​:汽车发动机排气中的氧含量检测(λ 传感器),需要在 800℃ 以上高温环境下稳定工作的陶瓷厚膜传感器——这个技术方向的研发投入,在 2023 年后产生了爆炸性的收入回报

  • ​医疗气体传感器的市场培育​:麻醉气体、呼吸气体、血氧监测的传感器研发,建立了进入高门槛医疗市场的技术基础

  • 全球室内空气质量意识的觉醒​:新冠病毒通过空气传播的科学共识,使"室内 CO₂ 浓度=通风质量=病毒传播风险"的感知逻辑瞬间大众化。学校、餐厅、办公室、地铁……所有密闭空间的管理者都开始询问:如何知道我的空气质量够不够好?答案是:CO₂ 传感器

  • ​家用空气净化器的爆发性需求​:新冠期间,消费者对室内空气质量的焦虑催生了空气净化器、新风机、带 IAQ 传感器的家用设备的爆发性需求

  • ​医疗呼吸设备的急迫需求​:呼吸机、CPAP、麻醉机……新冠 ICU 设备短缺在全球爆发,医疗气体传感器需求出现历史性脉冲

    制冷剂泄漏,车舱安全,洁净室监控。
    这束气体传感器的光,
    不会熄灭。


    备注: 本文仅个人学习记录,非官方提供。


    本人目前还是一名入门小白,正在《从零开始学硬件》 更新系列文章。

    如果你和我处在同一学习阶段,可参考我的学习路径:

    从零开始学硬件(第一篇):总览——硬件的“人体解剖学”
    从零开始学硬件(第二篇):主板——大脑与神经中枢与思考的艺术
    从零开始学硬件(第三篇):传感器——硬件的五官与感知
