SHT31-F温湿度传感器--浴室自动检测通风系统
2020-04-271.3万
AI 快速预览详细
本文介绍了一个基于SHT31-F温湿度传感器和Beetle控制器的浴室自动检测通风系统。通过设定温湿度阈值，当浴室内的温湿度超过设定值时，系统会自动启动风扇进行通风。该项目适合DIY萌新，材料清单包括SHT31-F温湿度传感器、Beetle控制器、直流电机风扇、3.7V电池等。通过下载库文件并编写程序，可以实现自动通风功能。
|

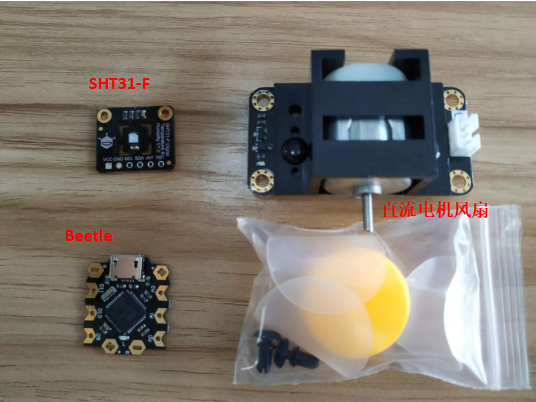

不知不觉夏天都块到了，虽然天气逐渐变热，但是终于洗澡的时候不用把窗户关严，并且洗完澡出门的一瞬间，是真的凉快呀~！想到之前冬天洗澡的时候，由于冷，将水温调的比较高，还开着暖风。每次都舍不得关热水，有时就会觉得头脑发胀、呼吸不畅，这时才会把通风打开一会儿。其实当我感觉不舒服时，浴室内的温度和湿度已经对我造成了不好的影响了。 虽然每次打开通风也是可以，但是总要手动开关，总觉得不方便，如果能够主动通风的装置就好了。 作为DIY的萌新，想要玩一玩，就搭建一个模型看看。正好发现了DF上架的SHT3X系列温湿度传感器，其中SHT31-F带有PTFE膜，可以确保传感器在恶劣环境条件下能正常使用，并且传感器的芯片防水，这不正好适合浴室这种环境嘛。  【材料清单】

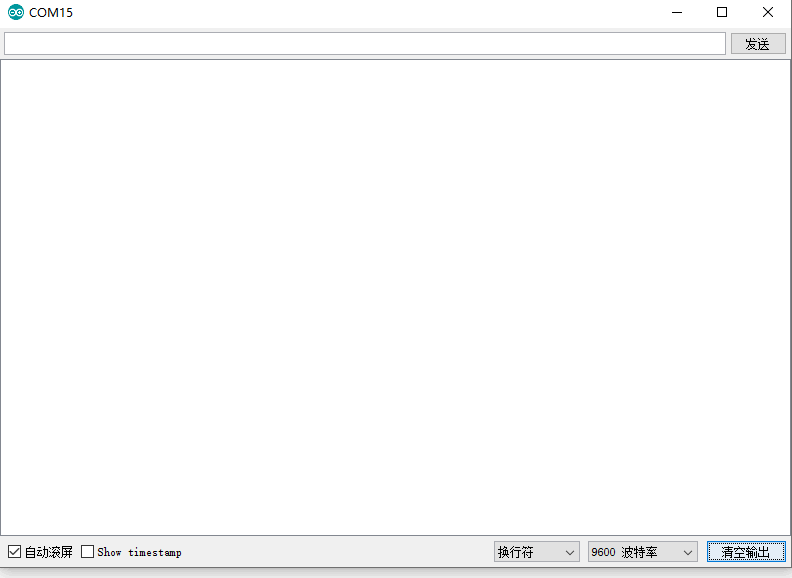

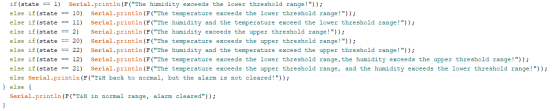

 我先在Leonardo上调试了一下SHT31-F的警报功能。这就需要下载库文件，打开对应的alert.ino。设置温湿度的上下限报警值和上下限报警取消值；   我们设定温度的上限位32℃，湿度的上限为70，当超过上限时就会进入中断，产生警报。  只有当温度和湿度下降警报清除值：温度30℃、湿度68时，才会停止报警。 我们可以看一下示例的整体效果。  下面我们只需要将程序部分进行改写，在报警部分加入打开风扇，在恢复正常时关闭风扇即可。 风扇接在4引脚上，设置引脚模式为输出模式，指定风扇默认状态为关闭。   当温度/湿度超过设定值时，alertState为1，进入报警模式，根据获取的环境状态值state = sht3x.environmentState()，可以判断出此时环境的状态， 当环境恢复到正常值时，风扇停止转动。[注意：风扇需要单独供电，否则会影响传感器工作]  |
-
-
