【仿真】掌控放烟花

2020-04-178477

UID: 602

322文章

106粉丝

1590获取喜欢

AI 快速预览详细

本文介绍了如何使用掌控板绘制放烟花的仿真效果。项目名称为“掌控铁梨花”，硬件清单包括掌控板及相关模块。最终效果是通过编程控制烟花从上升到绽放再到消失的全过程。难度等级适合零基础新手。通过本教程，读者可以掌握循环模块使用、RGB灯知识及图形绘图方法，适合STEM教育场景。

上一篇文章：

竹枝词九首·其九

[ 唐 ] 刘禹锡

山上层层桃李花，

云间烟火是人家。

银钏金钗来负水，

长刀短笠去烧畲。

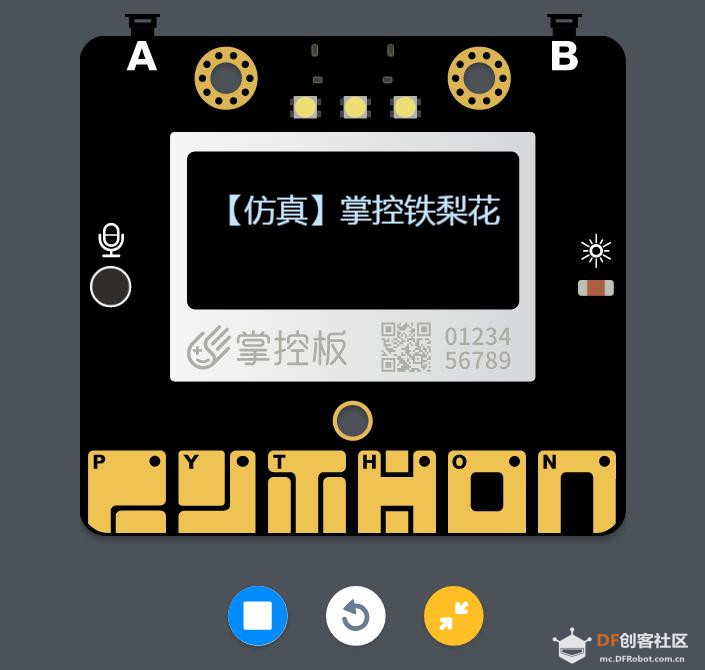

放烟花是中国民间古老的节日民俗活动。烟火射入高空后，先是五彩五彩缤纷的烟花五彩缤纷的烟花缤纷的光剂燃烧，继而是一个个随开随落的降落伞，烟火重叠，夜空锦绣团团，构成各种美丽的图案，成为节日里人们观赏的目标。今天分享一个作品---掌控铁梨花.

一、知识库：
1、掌握循环模块使用
2、了解RGB灯知识
3、熟悉图形绘图的方法

二、学一学

放"烟花"图像的一般步骤：

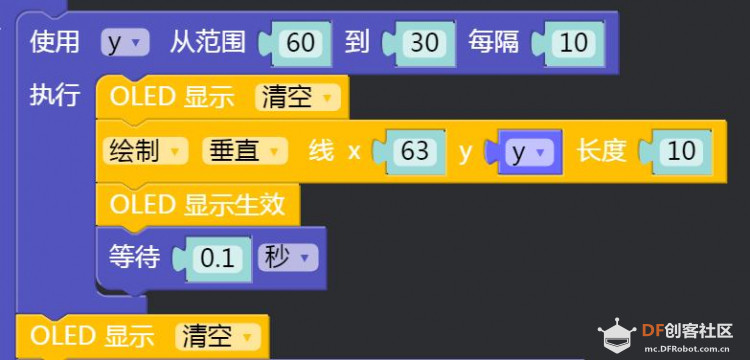

第一步：绘制上升烟花图像——一条上升直线

烟花从（63,60）为起点上升到高度（63,30）；

使用绘制垂线块，描述上升过程，清空命令消除烟花的尾巴；

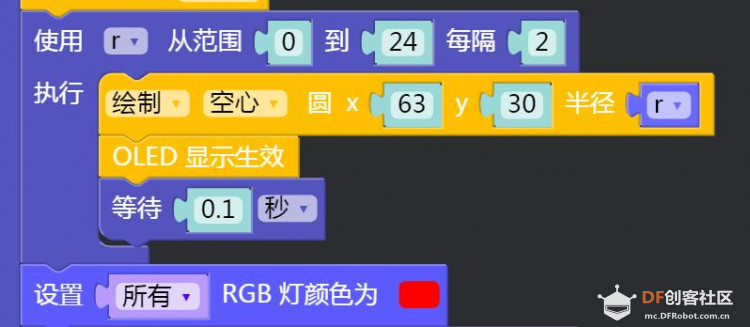

第二步：绘制烟花降落伞图像

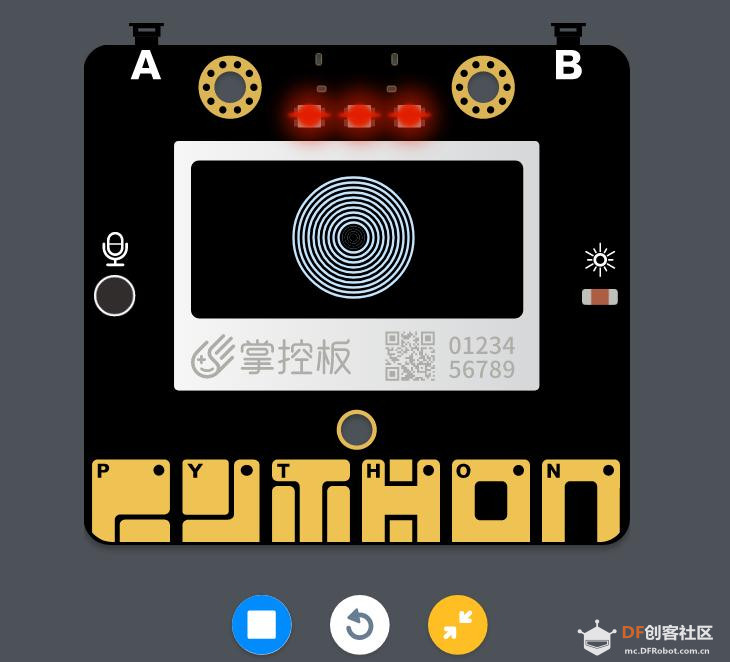

当上传到高度（63,30），绘制空心圆块，绘制绽放烟花。

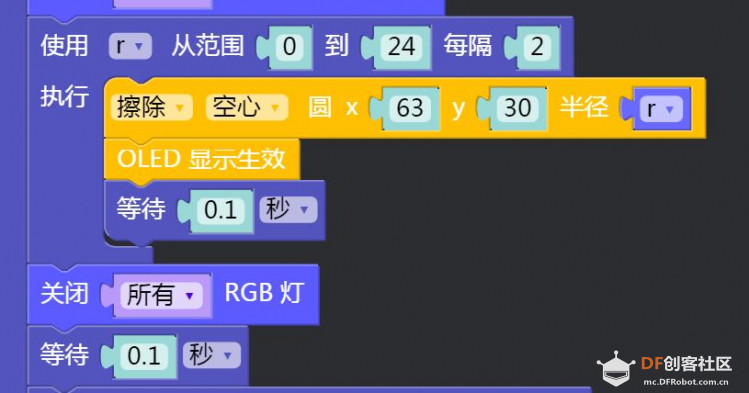

第三步：绘制消失烟花图像

当烟花全部绽放后，擦除空心圆块，擦除烟花。

三、想一想

如何用掌控板绘制一个灯光与图像相互结合作品？

四、练一练

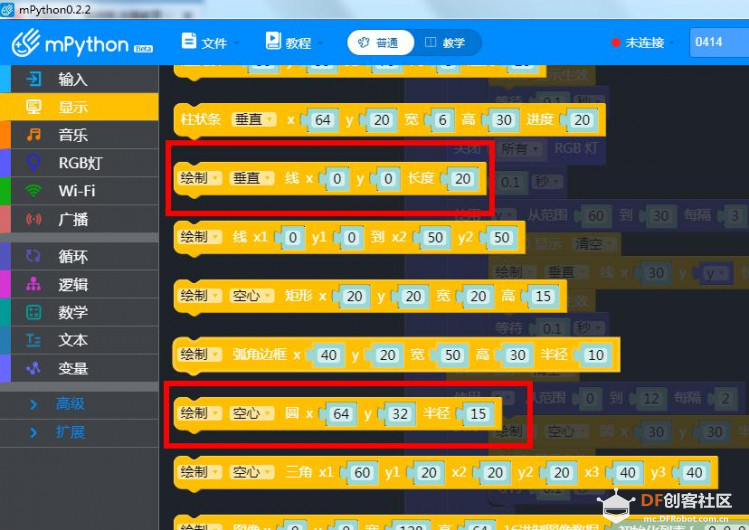

1.模块区添加 “绘制垂线模块”和“绘制圆模块”

2.模块区添加“循环模块”

3.模块区添加RGB模块

掌控放烟花程序

五、做一做：

按触摸按键P Y T H O N，控制放烟花不同位置，设计一个交互式小作品。

六、视频回放
