复学刚需——几经迭代的3D打印口罩防勒带

缘起

早在疫情爆发初期，就有一线医生因为长时间戴口罩导致耳朵负担过重，甚至磨破皮的情况出现。也不知哪位大神想出来了妙招，用牛奶箱提手来给耳朵减负。随后牛奶箱提手几乎成为一线医生的标配。

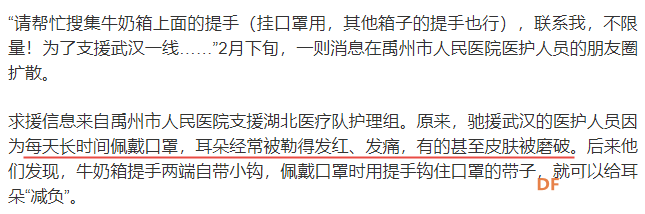

类似下文这样的新闻，在疫情期间比比皆是。但凡大牌点的牛奶厂家都提供了助力。

随着疫情初步缓解，史上最长假期也到了终点。
眼见过两天“神兽”都要进笼，鉴于教室环境的特殊性，

师生们在相当长的一段时间内还要戴口罩上课，

复学通知中口罩也属于上学必备物品。

这么一来，医生对“提手”的刚需恐怕转眼也会成为师生的刚需。

然而，牛奶箱提手用作口罩防勒装置有个致命缺点，就是尺寸无调节余地。

用于成年人的话，经广大医务人员“亲测”，应该还是靠谱的，

但是如果给小朋友用，恐怕就太大了。

所以我从2月份开始，

就着手设计口罩防勒装置，

心想万一开学了大伙需要呢？

没想到真用上了~

Fusion上的记录，有3个版本，不含DSM设计的，合起来应该有七八次改动吧。

迭代历程

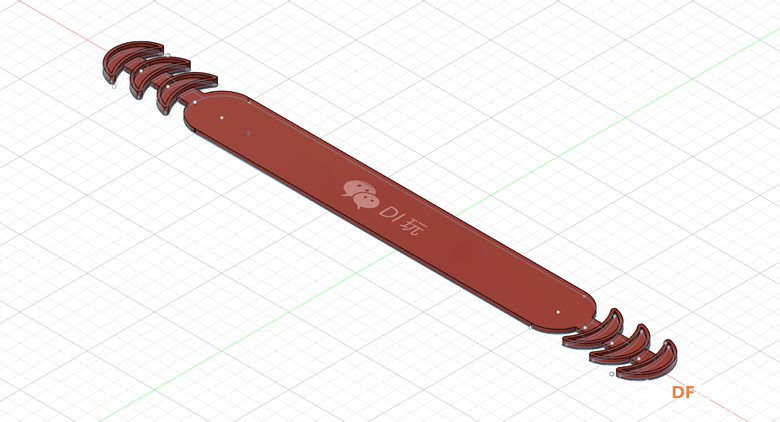

V1.0

第一个版本是最复杂的，

卡扣位置可选，

边缘有加强筋，

整体厚度也较大。

总长度上参考了牛奶箱提手的长度，

留了几档卡扣供不同头围的人群使用。

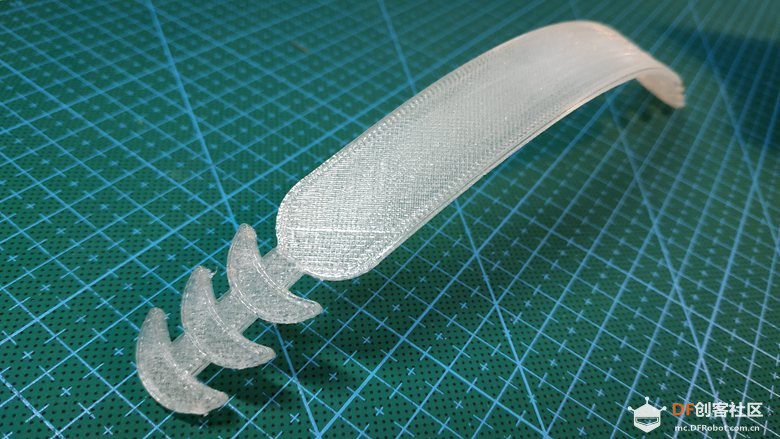

试制出来的样子，

弧度是手工折弯的。

因为厚度较大，

弹性差点。

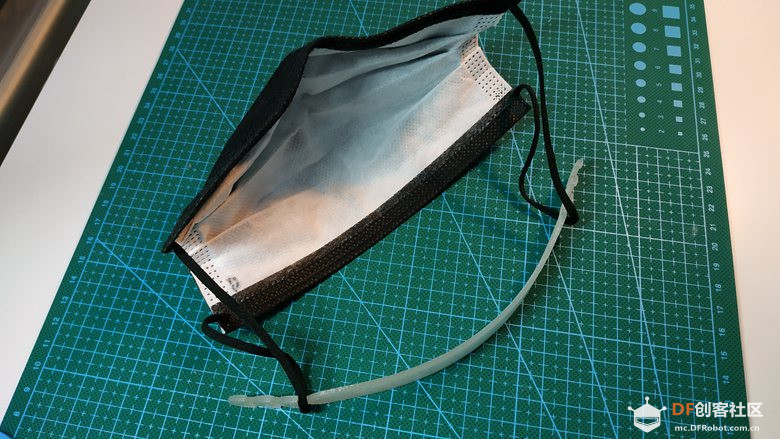

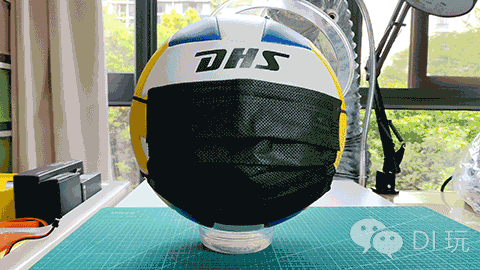

卡上口罩的样子

不好意思真人兽，

但突然有个脑洞，

为什么不拿个球来做毛豆呢？

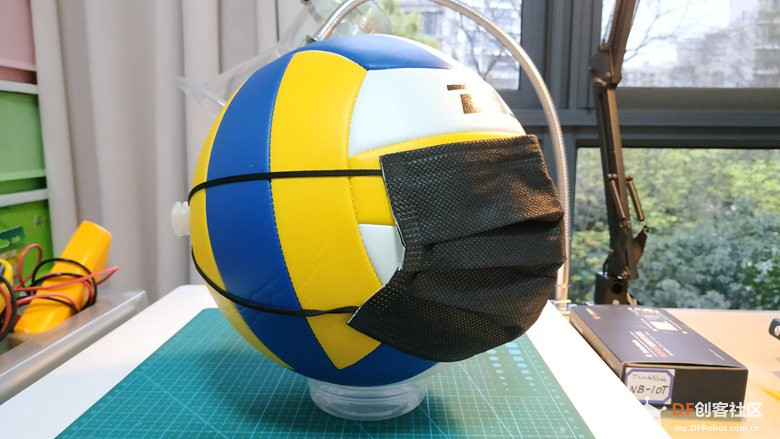

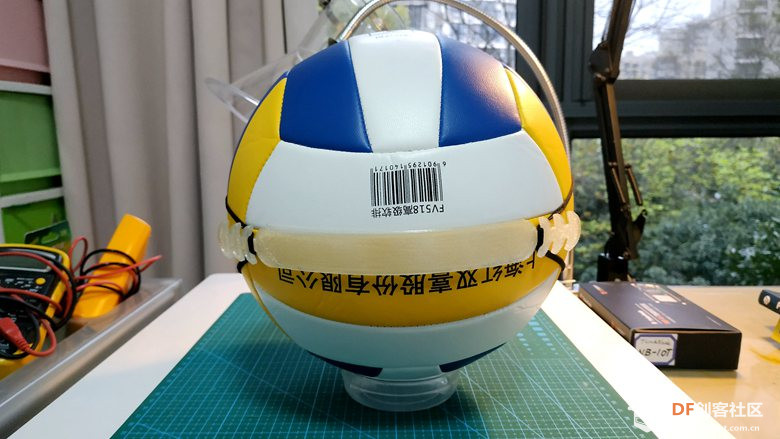

有请红双喜

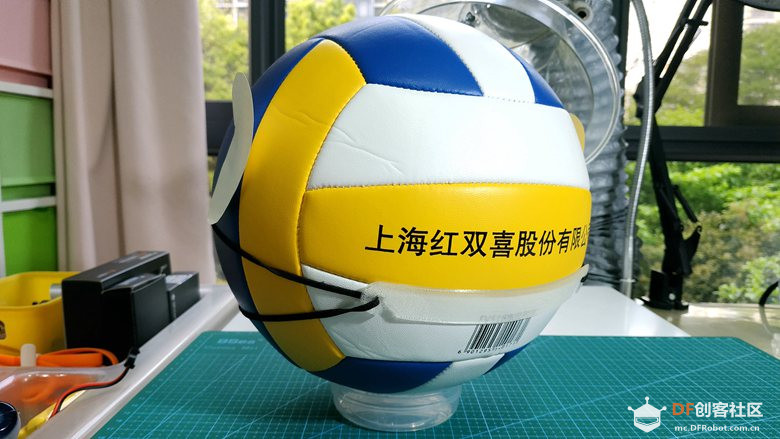

侧视图

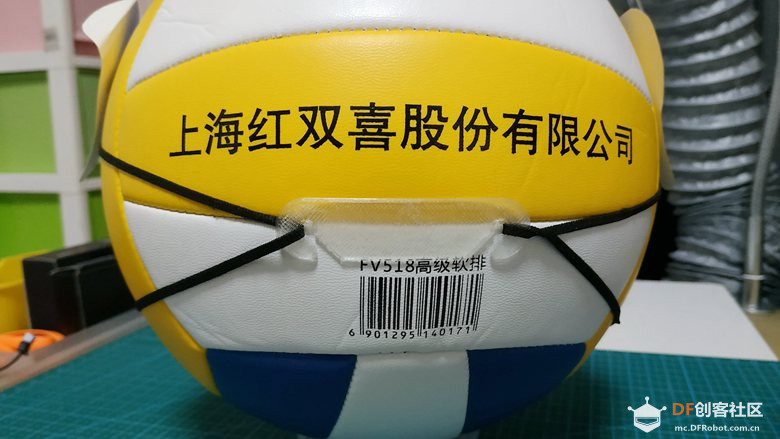

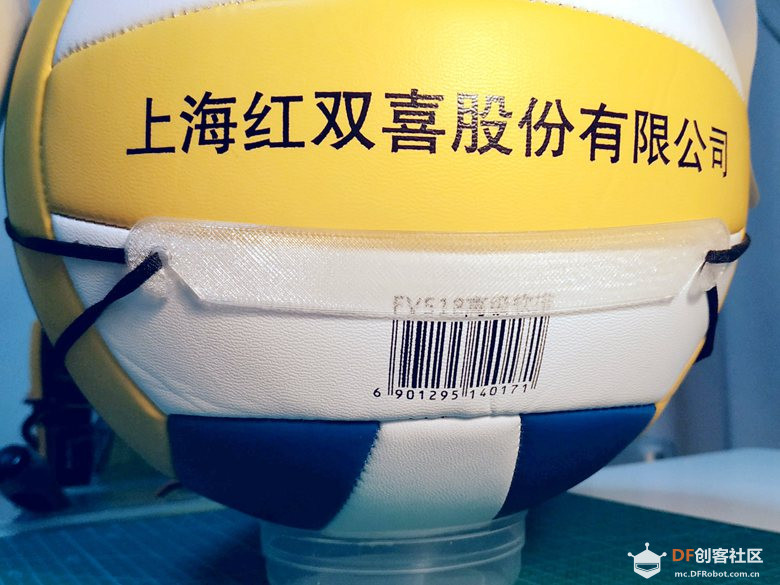

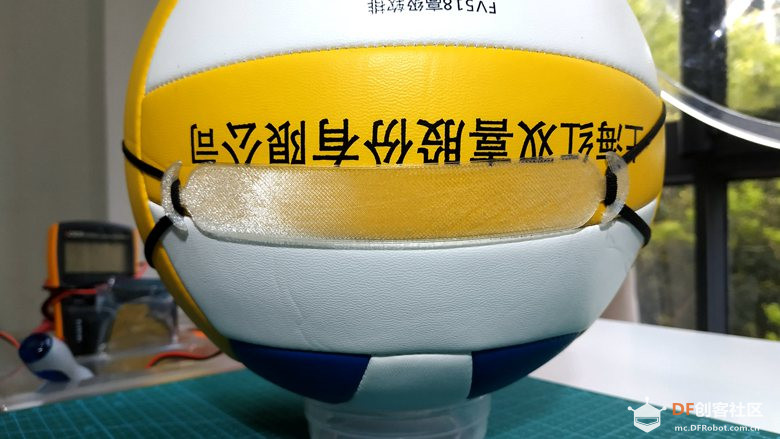

后视图

可以看到效果和牛奶箱提手比较接近，区别就是有多个卡扣位置可以调整。

然而这个版本有几个明显的缺点：

厚度过大导致弹性不足。

备选的几个卡扣多余。经过几次实际佩戴，感觉这个范围内，口罩松紧带本身的张紧度可以弥补。

所以我们只要做****版和儿童版两个区分度较大的型号就可以了，这样批量制作时可以加快打印速度并节省材料。

V2.0

2.0版本减小了厚度，

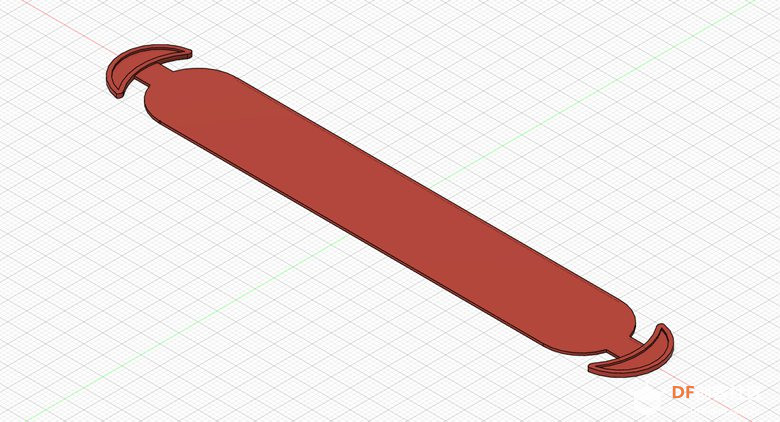

删除了最外部的几个卡扣。

但是有女同学，

看了朋友圈的样品，

表示目测会缠头发。

V3.0

为了解决上一版疑似会缠头发的缺陷，

我修改了鱼骨结构的卡扣

根据前两版的佩戴经验，

我觉得摒弃传统口罩佩戴方式，

让松紧带穿过耳朵下方，

把防勒带放在后颈的位置，

可以完全解放耳朵，

更加舒适。

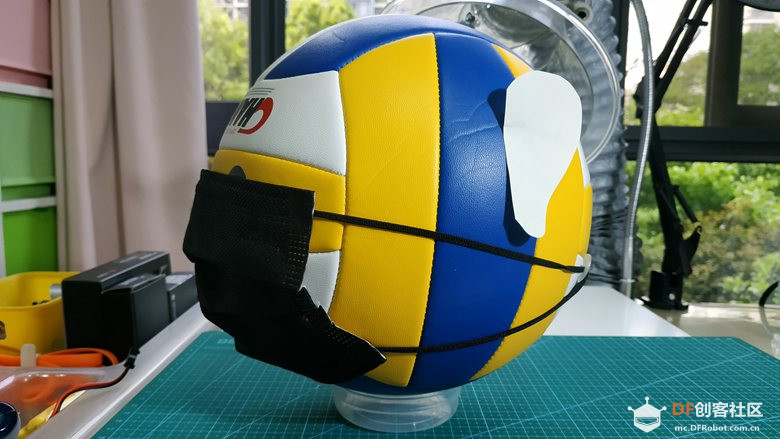

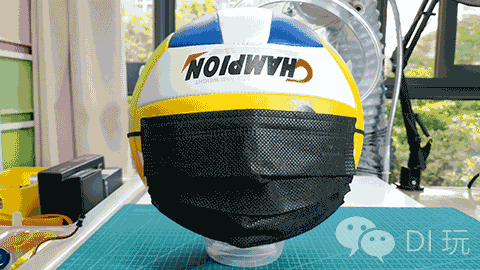

为了直观些

贴了个丑丑的耳朵示意

有点像二师兄啊！

这种佩戴方式还有个明显的优点

就是确保了鼻梁部位的“密封”，

戴眼镜的小伙伴再也不怕起雾了。

有人会说贴着脖颈会不会不舒服啊？

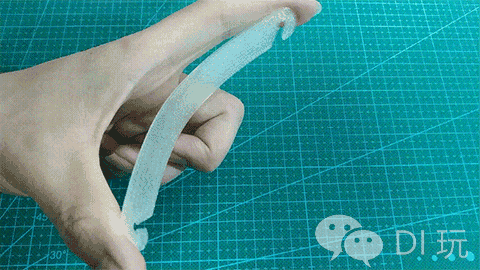

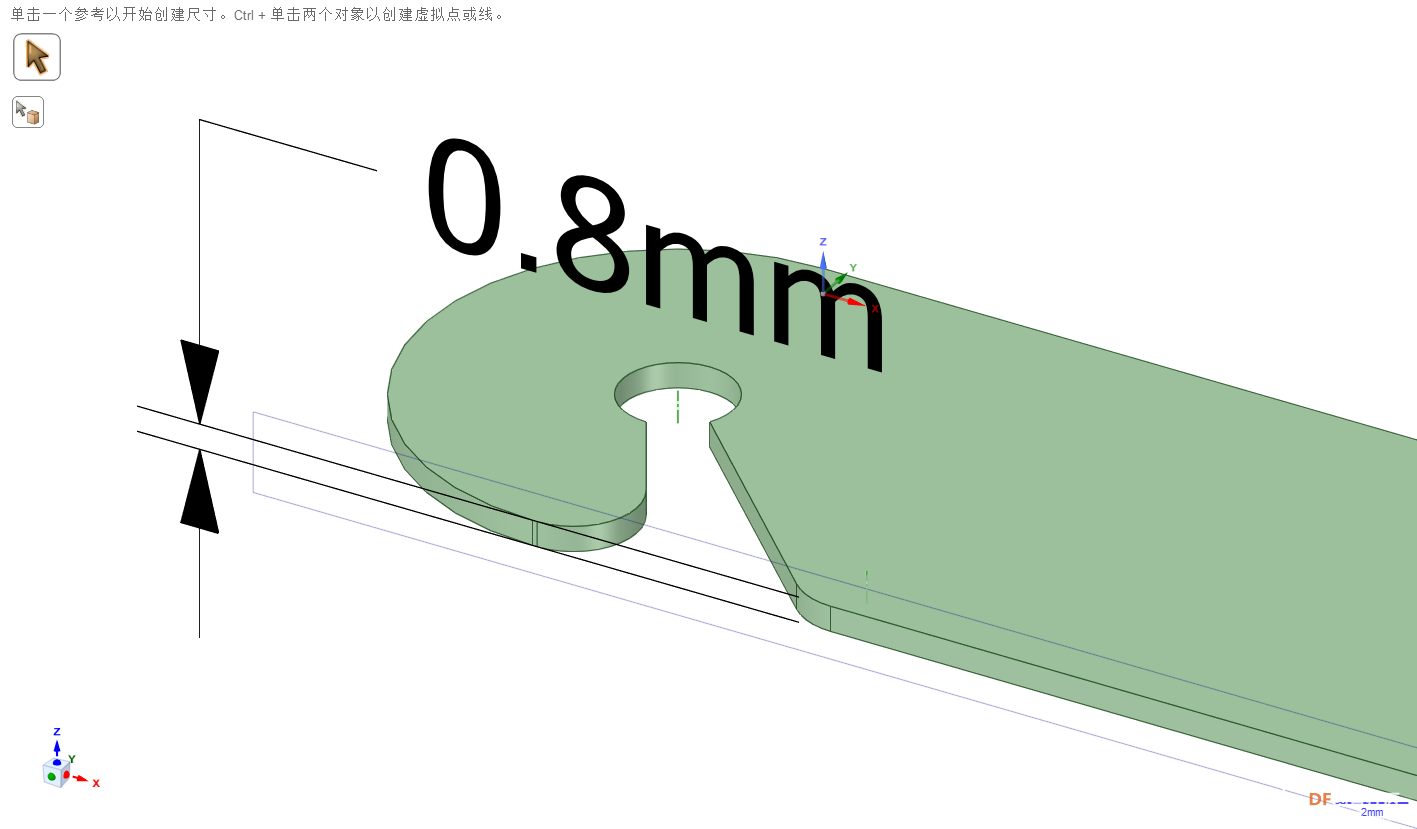

因为厚度已经降低到了0.8mm

防勒带柔韧性很好

而且PLA材质本身比较健康环保

实测贴肤也没有什么不适感

Q弹，弹走病毒~

V3.1 儿童版

儿童版的功能需求比****版多一个，

那就是让大口罩“兼容”小脸蛋。

眼下普通口罩的供给都很紧张，

专门针对儿童设计的口罩更是稀缺。

大部分小朋友都在用大人的口罩凑合。

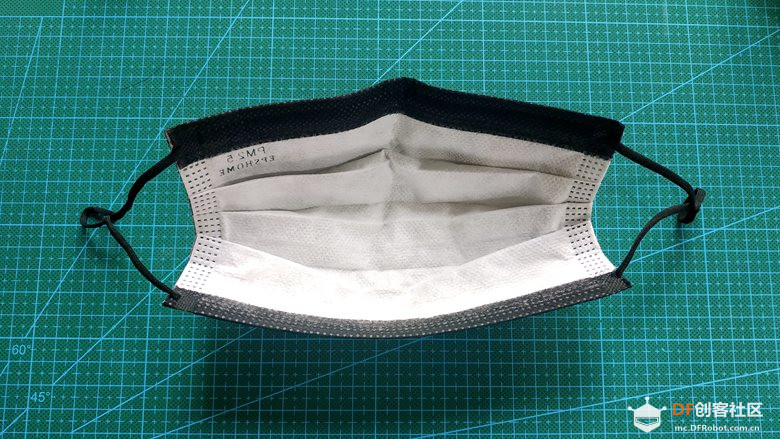

松紧带太长怎么办？

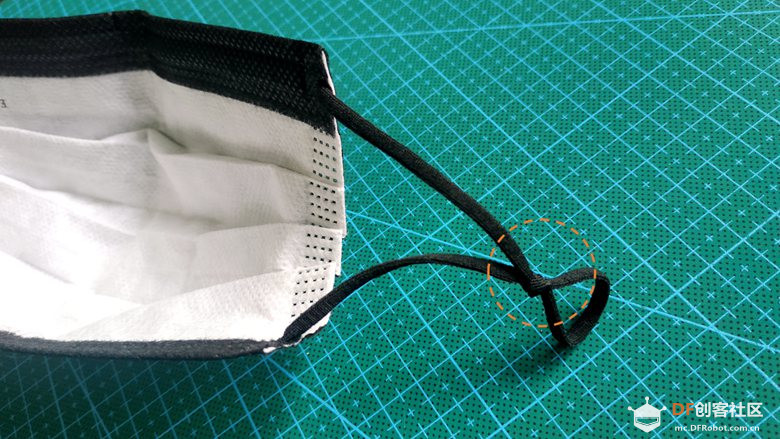

一般都会如下图打个结。

但打结时两边长短比划一致比较麻烦，

而且这个结会让小朋友的耳朵更加不舒服。

那一个缩短版本的口罩防勒带就很有必要了。

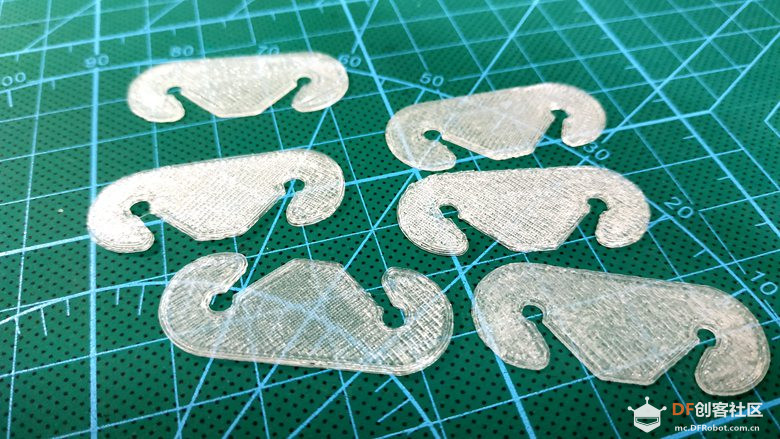

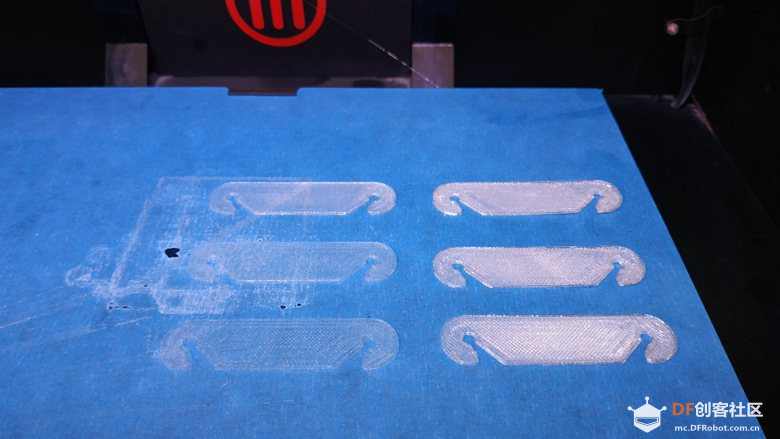

批量制造中
​

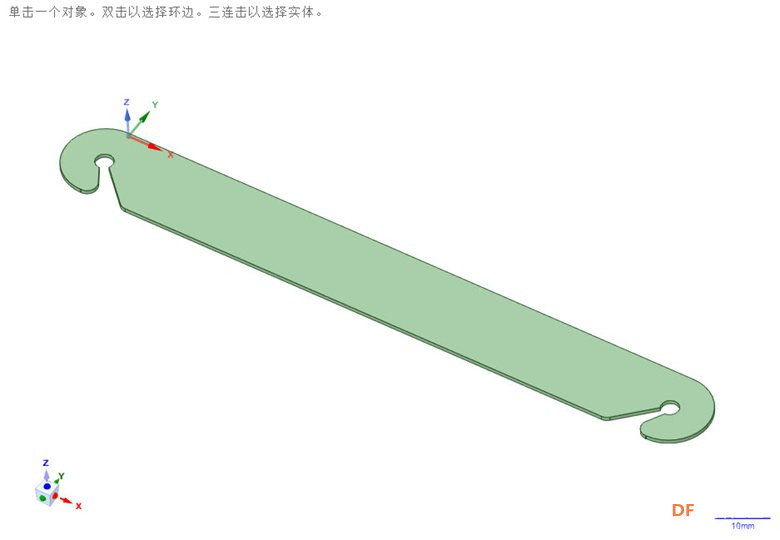

与成年人版区别在于缩短了长度
这样6个一批打印大约耗时40分钟吧

V3.2 幼儿版

经同事家BB测试，

儿童版对于幼儿园小朋友来说还是太大了，

那好办，再缩短些。

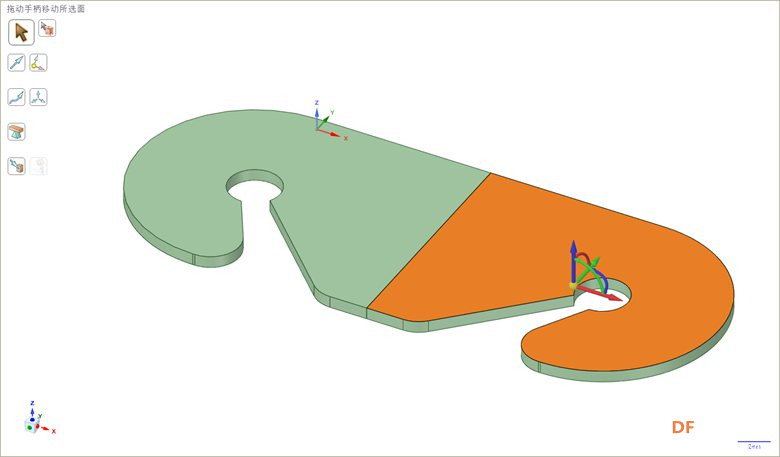

为了兼容更多脸型，

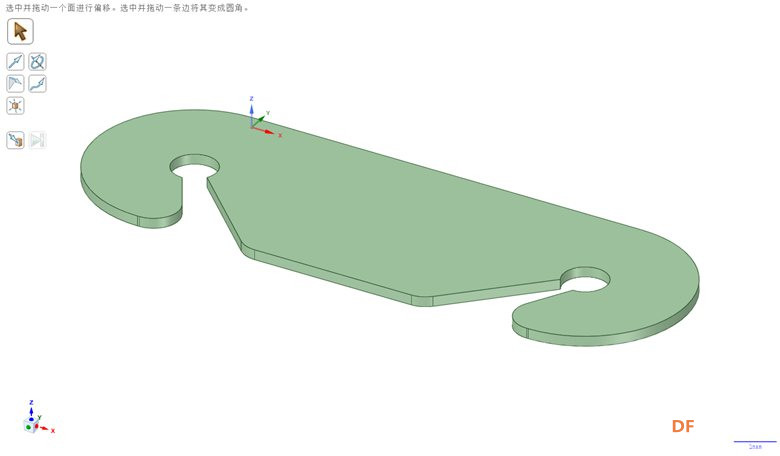

我们把模型对半劈开，

长短可以随时调整了。

提示和建议

1.建议选用透明的PLA材质
毕竟是贴肤使用的，优质、环保、安全的材料才放心使用。

聚乳酸（PLA）是一种新型的生物基及可再生生物降解材料，使用可再生的植物资源（如玉米、木薯等）所提出的淀粉原料制成。淀粉原料经由糖化得到葡萄糖，再由葡萄糖及一定的菌种发酵制成高纯度的乳酸，再通过化学合成方法合成一定分子量的聚乳酸。其具有良好的生物可降解性，使用后能被自然界中微生物在特定条件下完全降解，最终生成二氧化碳和水，不污染环境，这对保护环境非常有利，是公认的环境友好材料。

以上资料源自百度百科

2.口罩防勒带的使用因脸型、发型、口罩款式乃至松紧带弹性差异，效果不尽相同，须根据个人实际情况选用。

3.安全性优先级高于舒适性，太过松弛可能达不到防护效果。

这个口罩防勒带虽然经历多次改进

但依然粗糙

个人能力有限

权当抛砖引玉

希望更多的创客出手

为师生和医务工作者打造舒适有效的“防疫周边”
