打造个人专属中国风小音箱
2020-04-275295
精华项目
AI 快速预览详细
本教程介绍了如何使用LaserMaker软件绘制图纸，并通过激光切割和焊接电路制作一个具有中国风设计的小音箱。首先准备所需材料，包括PAM8403功放模块、小喇叭等。然后使用LaserMaker的新版本一键做圆角盒子功能绘制图纸，并进行激光切割。接着焊接电路，安装喇叭、功放板和电源插座。最后组装盒体，粘上垫脚，插上手机支架。成品不仅具有独特的中国风设计，还能播放音乐。

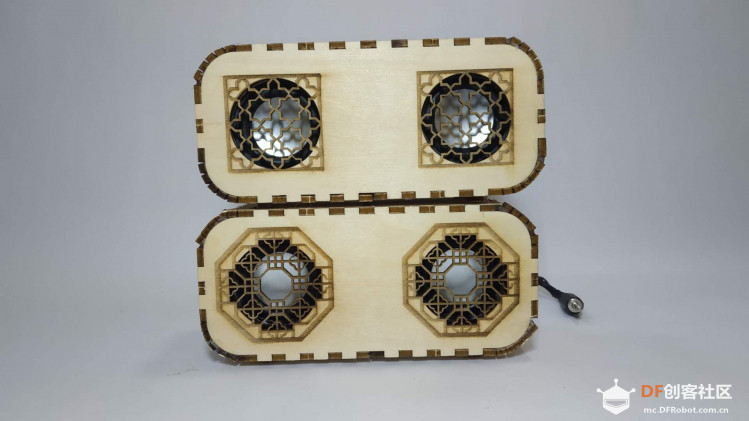

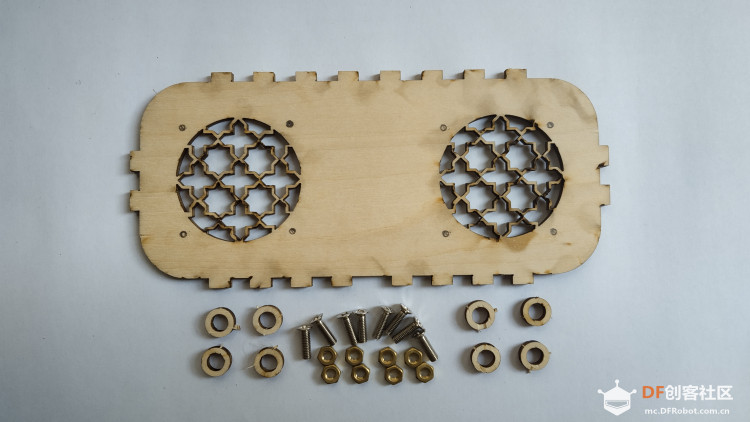

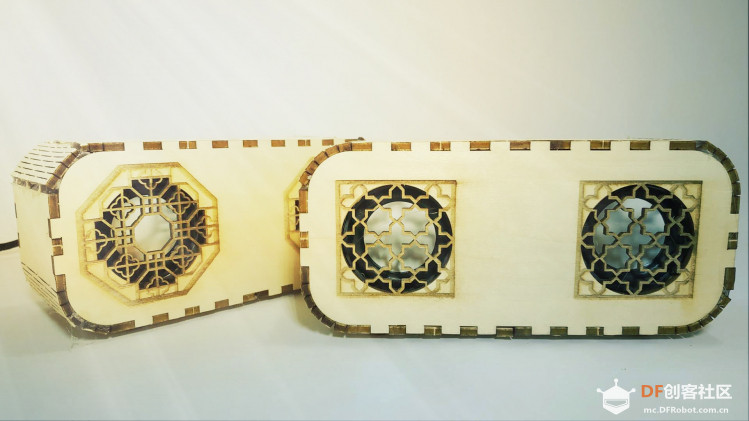

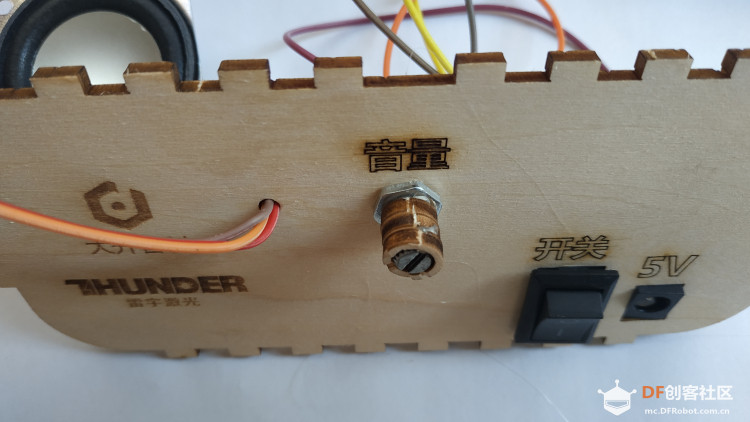

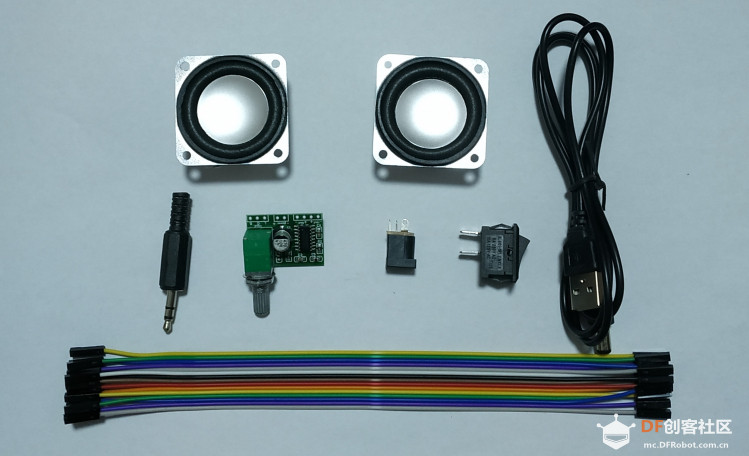

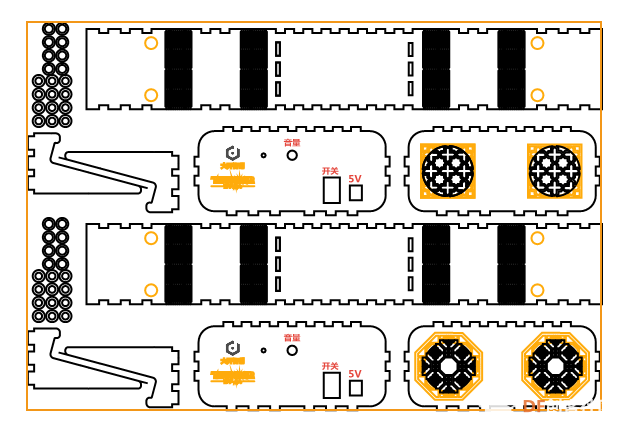

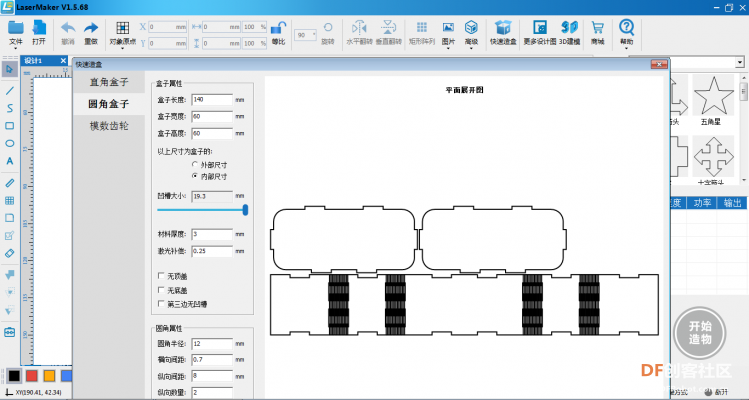

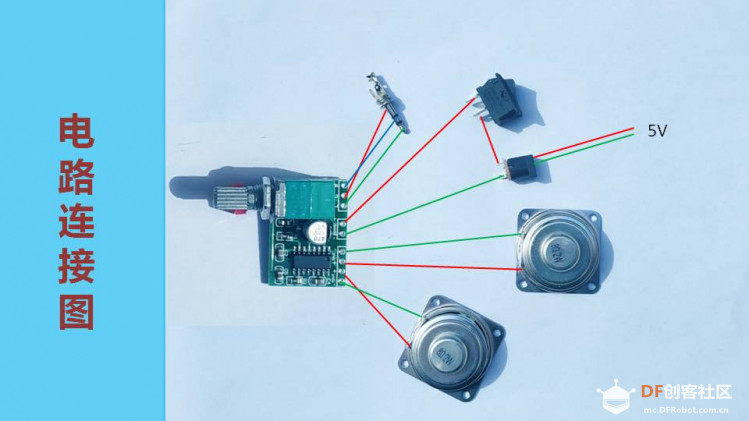

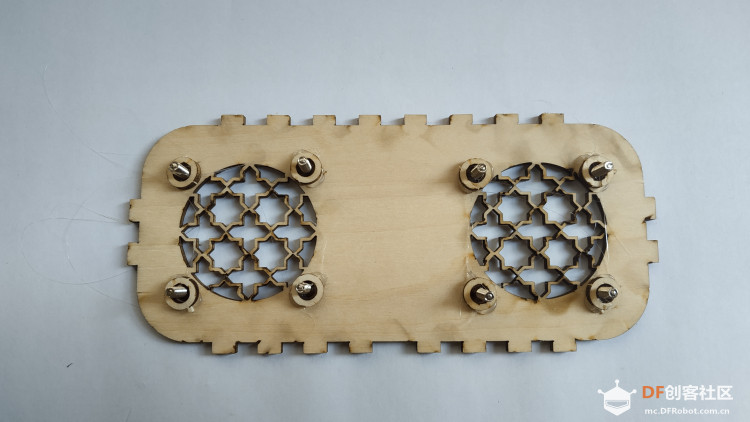

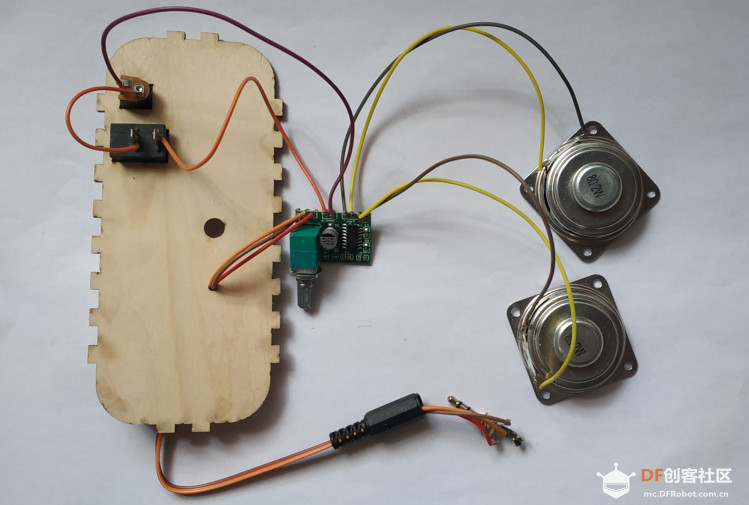

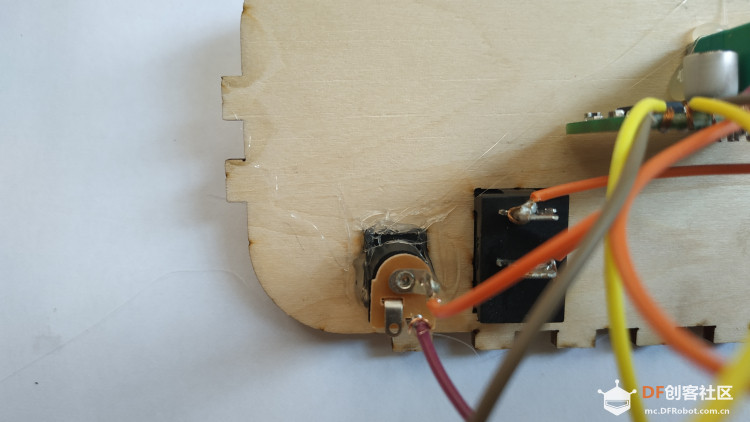

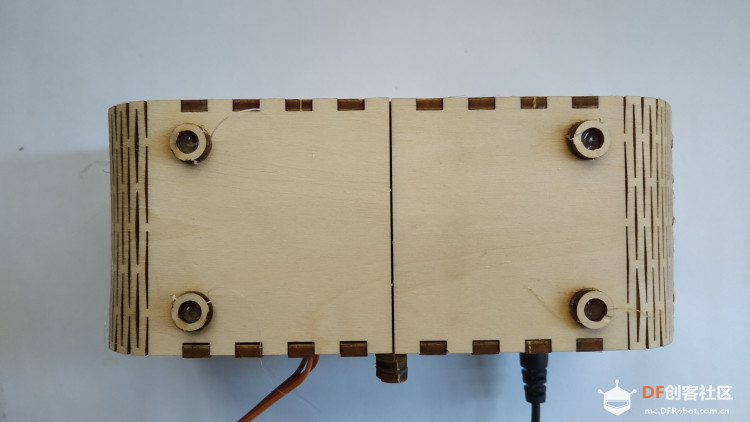

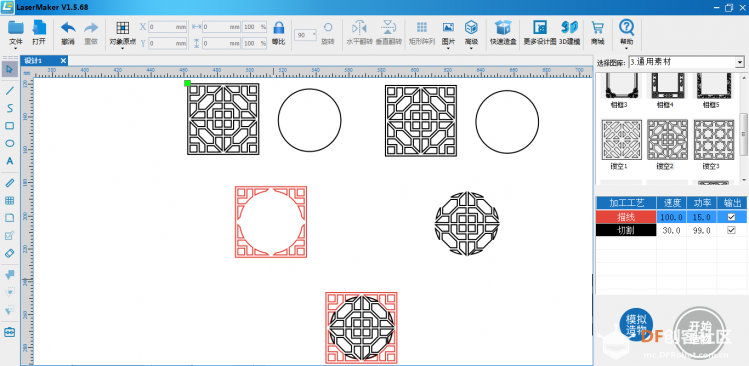

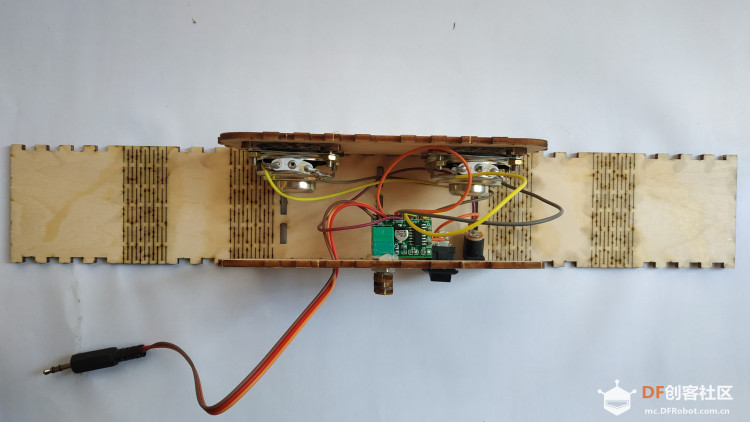

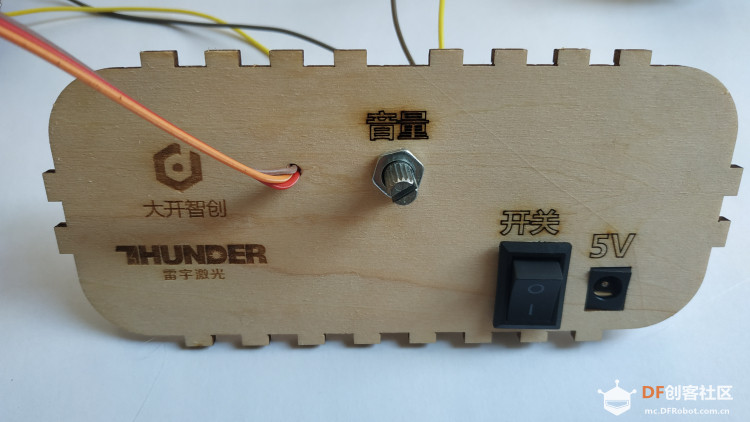

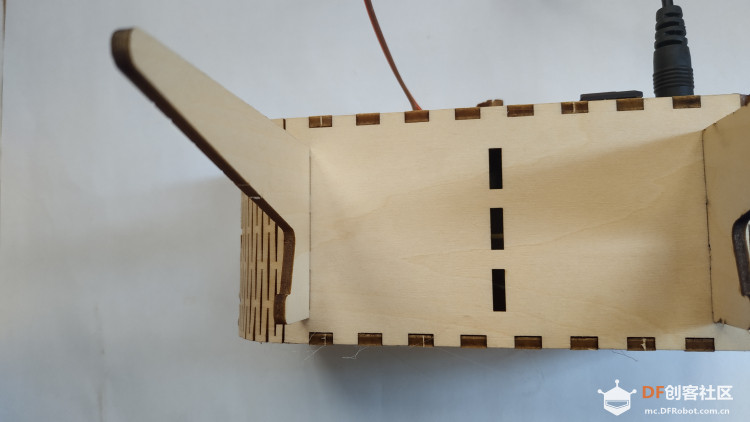

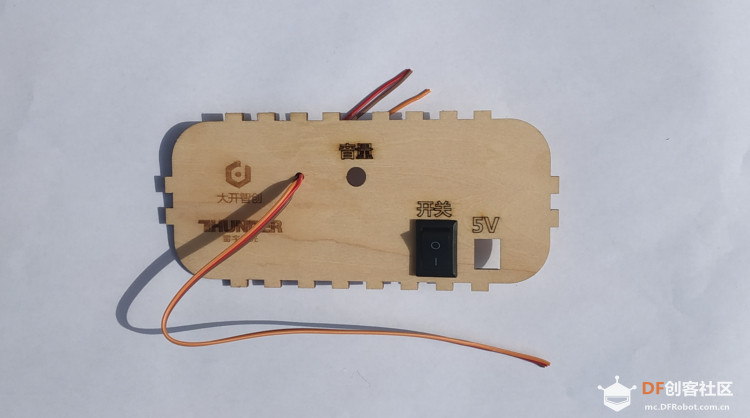

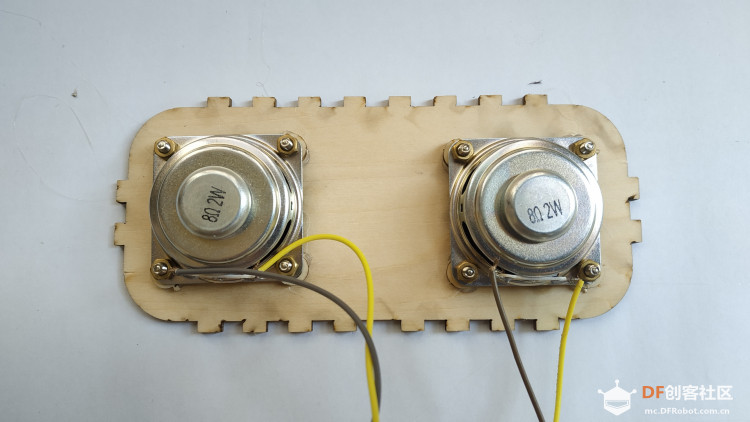

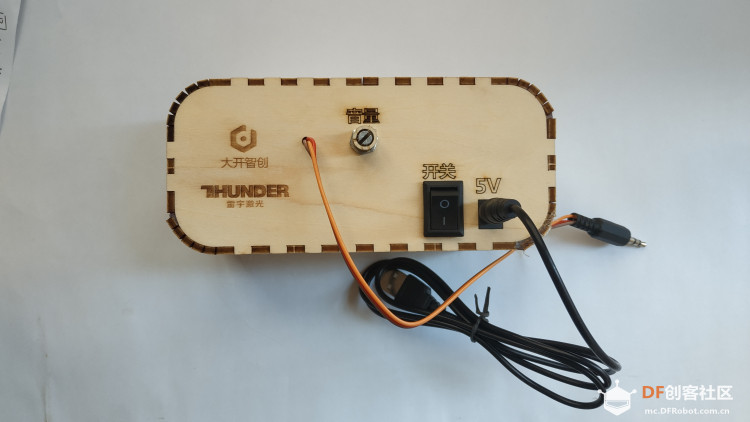

 LaserMaker新版本新增了一键做圆角盒子功能，对于制图段位很低的我来说无疑是一大福音，想迫不及待地试试。加上这段时间焊接训练略有成效，以前不敢碰的电子散件也敢于下手啦。于是，想到做一款小音箱。 演示视频 制作过程 01 准备材料  【1】PAM8403功放模块（5V） 1个 【2】小喇叭 8Ω2W1.5寸 2个 【3】3.5立体声音频插头 1个 【4】USB转DC电源线 1根 【5】DC直流电源插座 1个 【6】2脚船型开关 1个 【7】M3螺柱螺母 8对 【8】杜邦线 若干根 02 绘制图纸 使用最新版的LaserMaker进行图纸绘制  盒体采用【快速造盒】—【圆角盒子】制作  出音孔及装饰使用了中国风的窗户样式， 分为切割和雕刻两部分。 雕刻部分通过将窗户图形与圆形做一次【差集】； 切割部分通过将窗户图形与圆形做多次【交集】。  绘制完成的图纸 图纸中含有两个式样 图纸文件见附件 03 激光切割 切好的材料 图纸已经进行了优化，与上图中的版本略有不同 04 焊接电路 使用电烙铁进行焊接工作  电路连接图  焊接前，安装好开关，穿好音频线  焊接完成的实物图 05 组装 工具：热熔枪等 01 安装喇叭  找到上图中的零件 在喇叭的四个安装孔位置做个记号 为了不让螺丝被看到，采用隐藏方式  将螺柱粘到做记号处， 再套一个圆环件加固。 多打一点胶  装上喇叭，用螺母紧固 02 安装功放板  使用自带螺母将功放模块固定在背板上  粘上几个圆环件，包裹金属 03 安装电源插座  用热熔胶将DC插座粘牢 04 组装盒体  先将面板和背板插在底面对应的凹口 再从两边卷起合拢  成功合体 05 粘上垫脚  在标记处粘上四个圆环件 06 插上手机支架  将手机支架插进卡槽 成品图赏      欢迎大家关注我的公众号 |
-
-
