MicroPython动手做（22）——掌控板之无线广播

2020-05-011.9万
驴友花雕
驴友花雕

UID: 1737

2964文章
157粉丝
1.1万获取喜欢
AI 快速预览详细 收起
本文详细介绍了如何使用MicroPython在掌控板上实现无线广播。主要函数包括开启无线功能（radio.on()）、关闭无线功能（radio.off()）、配置无线参数（radio.config(channel)）、发送无线广播消息（radio.send()）和接收无线广播消息（radio.receive()）。这些功能支持13个通道，在相同的通道内能接收到成员发出的广播消息，适合10米范围内的多板组网通讯。
1、掌控板无线广播主要函数
radio 模块提供无线广播功能，支持13 Channel，在相同的 Channel 内能接收到成员发出的广播消息，适合10米范围内的多板组网的通讯。

radio.on()
描述： 开启无线功能

radio.off()
描述： 关闭无线功能

radio.config(channel)
描述： 配置无线参数

参数：
channel (int) - 无线通道,范围1~13

radio.receive()
描述： 接收无线广播消息,消息以字符串形式返回。最大可接收250字节数据。如果没有接收到消息,则返回 None 。当 receive 内参数为 True ,即 receive(True) ,返回 (msg,mac) 的二元组。默认缺省 receive(False) ,即只返回 msg

radio.receive_bytes()
描述： 接收无线广播消息,消息以字节形式返回。其他同 radio.receive() 相同

radio.send()
描述： 发送无线广播消息,发送数据类型为字符串。当发送成功后返回 True,否则返回 False

radio.send_bytes()
描述： 发送无线广播消息,发送数据类型为字节。当发送成功后返回 True,否则返回 False

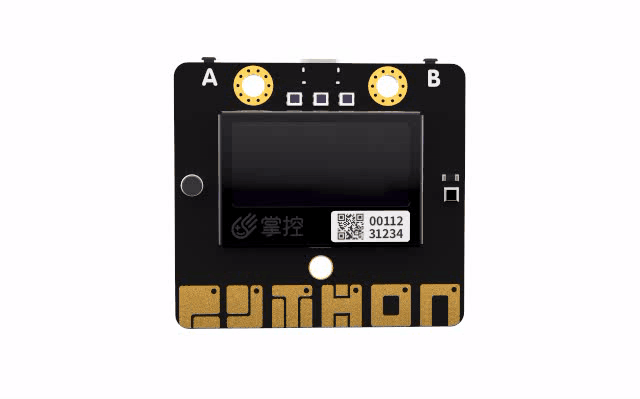

MicroPython动手做（22）——掌控板之无线广播图1

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

ESP32其他平台

相关推荐

评论(28)
驴友花雕
驴友花雕
作者

驴友花雕
驴友花雕
作者
接收光线数据端（mPthon 图形编程）

驴友花雕
驴友花雕
作者
光线采集控制端（mPython X 图形编程）

驴友花雕
驴友花雕
作者

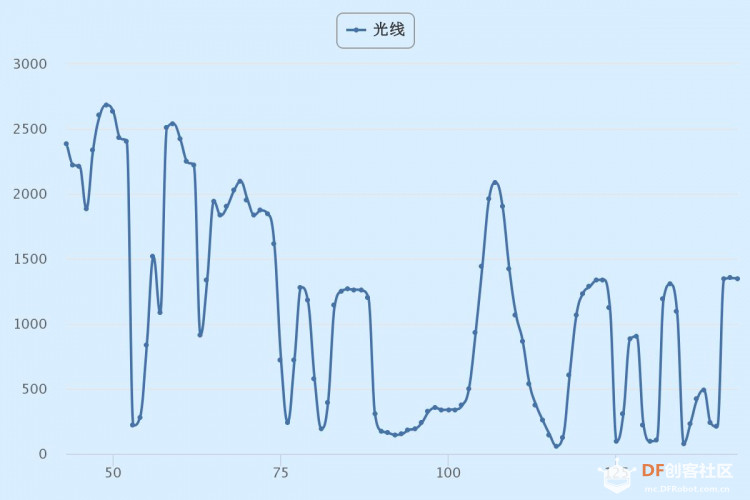

采集到的光线数据波形

驴友花雕
驴友花雕
作者
#MicroPython动手做（22）——掌控板之无线广播
#远距离控制光线采集与记录（接收端）
[code]#MicroPython动手做（22）——掌控板之无线广播
#远距离控制光线采集与记录（接收端）
import radio
from mpython import *
import time
radio.on()
radio.config(channel=5)
oled.fill(0)
oled.DispChar('光线数据接收', 0, 0, 1)
oled.show()
time.sleep_ms(50);print(('__TITLE', '光线'));time.sleep_ms(50)
while True:
aaa = radio.receive()
oled.fill_rect(0, 16, 128, 16, 0)
oled.DispChar((str(aaa)), 0, 16, 1)
oled.show()
if aaa != None: print((int(aaa),))
time.sleep_ms(100)[/code]
驴友花雕
驴友花雕
作者
6、远距离控制光线采集与记录
#MicroPython动手做（22）——掌控板之无线广播
#远距离控制光线采集与记录（控制端）
[code]#MicroPython动手做（22）——掌控板之无线广播
#远距离控制光线采集与记录（控制端）
import radio
from mpython import *
import time
radio.on()
radio.config(channel=5)
oled.fill(0)
oled.DispChar("光线数据采集", 0, 0, 1)
oled.DispChar("按A键采集，按B键结束", 0, 16, 1)
oled.show()
while True:
if button_a.value() == 0:
rgb[1] = (int(0), int(102), int(0))
rgb.write()
time.sleep_ms(1)
oled.fill_rect(0, 32, 128, 16, 0)
oled.DispChar((str(light.read())), 0, 32, 1)
oled.show()
radio.send((str(light.read())))
time.sleep_ms(100)
if button_b.value() == 0:
rgb[1] = (int(102), int(0), int(0))
rgb.write()
time.sleep_ms(1)
oled.fill_rect(0, 32, 128, 16, 0)
oled.show()
radio.off()[/code]
驴友花雕
驴友花雕
作者


驴友花雕
驴友花雕
作者
#MicroPython动手做（22）——掌控板之无线广播

#自控行人过马路交通信号灯（视频）



https://v.youku.com/v_show/id_XNDY2MzExODA0NA==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dtitle
[media=x,500,375]https://v.youku.com/v_show/id_XNDY2MzExODA0NA==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dtitle[/media]

驴友花雕
驴友花雕
作者

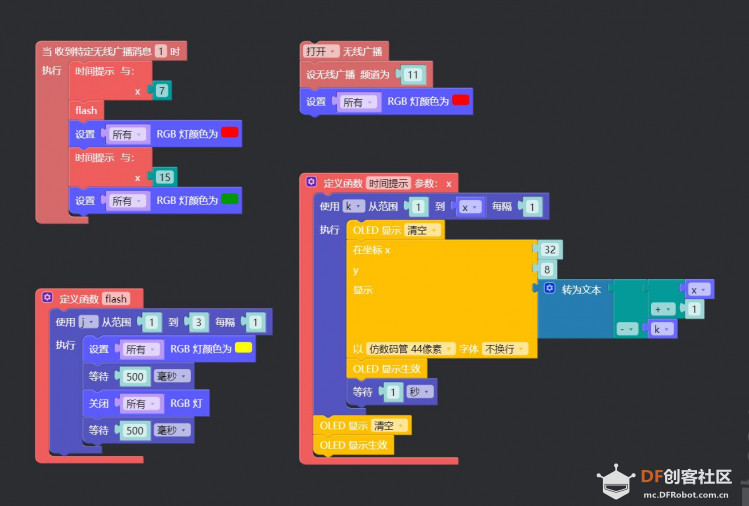

行车同步端（mPython 图形编程）

驴友花雕
驴友花雕
作者

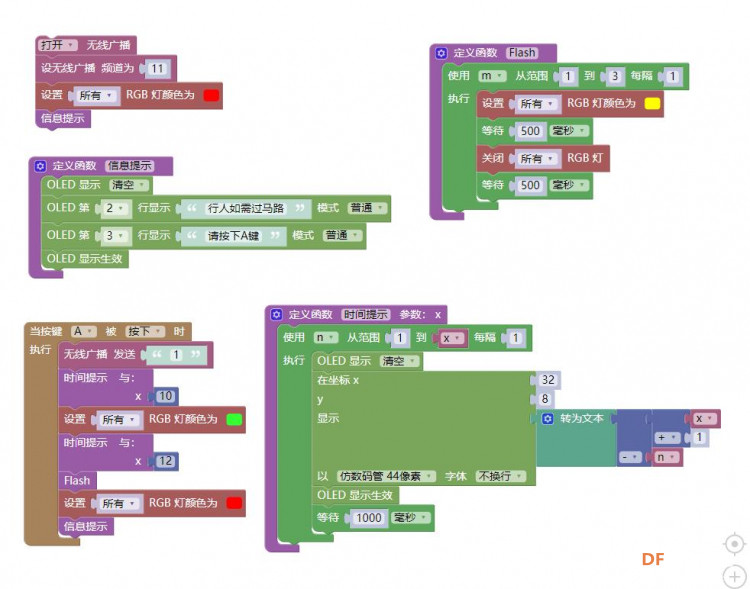

行人控制端（mPthon X 图形编程）

驴友花雕
驴友花雕
作者
#MicroPython动手做（22）——掌控板之无线广播
#自控行人过马路交通信号灯（行车同步端）
行车端红绿灯：
①亮绿灯，等待接收广播指令；
②当接收到广播指令，等待缓冲时间，黄灯闪亮3次，红灯亮，等待15秒，行人通过后，恢复绿灯。
[code]#MicroPython动手做（22）——掌控板之无线广播
#自控行人过马路交通信号灯（行车同步端）
from mpython import *
from machine import Timer
import radio
import ubinascii
_radio_msg_list = []
def radio_callback(_msg):
global _radio_msg_list
try: radio_recv(_msg)
except: pass
if _msg in _radio_msg_list:
eval('radio_recv_' + bytes.decode(ubinascii.hexlify(_msg)) + '()')
tim13 = Timer(13)
def timer13_tick(_):
_msg = radio.receive()
if not _msg: return
radio_callback(_msg)
tim13.init(period=20, mode=Timer.PERIODIC, callback=timer13_tick)
import time
import framebuf
import font.digiface_44
def upRange(start, stop, step):
while start <= stop:
yield start
start += abs(step)
def downRange(start, stop, step):
while start >= stop:
yield start
start -= abs(step)
def _E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(x):
global k, j
for k in (1 <= int(x)) and upRange(1, int(x), 1) or downRange(1, int(x), 1):
oled.fill(0)
display_font(font.digiface_44, (str((x + 1) - k)), 32, 8, False, 2)
oled.show()
time.sleep(1)
oled.fill(0)
oled.show()
def flash():
global x, k, j
for j in range(1, 4):
rgb.fill((int(255), int(255), int(0)))
rgb.write()
time.sleep_ms(1)
time.sleep_ms(500)
rgb.fill( (0, 0, 0) )
rgb.write()
time.sleep_ms(1)
time.sleep_ms(500)
_radio_msg_list.append('1')
def radio_recv_31():
global i, x, y
_E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(7)
flash()
rgb.fill((int(255), int(0), int(0)))
rgb.write()
time.sleep_ms(1)
_E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(15)
rgb.fill((int(0), int(153), int(0)))
rgb.write()
time.sleep_ms(1)
def display_font(_font, _str, _x, _y, _wrap, _z=0):
_start = _x
for _c in _str:
_d = _font.get_ch(_c)
if _wrap and _x > 128 - _d[2]: _x = _start; _y += _d[1]
if _c == '1' and _z > 0: oled.fill_rect(_x, _y, _d[2], _d[1], 0)
oled.blit(framebuf.FrameBuffer(bytearray(_d[0]), _d[2], _d[1],
framebuf.MONO_HLSB), (_x+int(_d[2]/_z)) if _c=='1' and _z>0 else _x, _y)
_x += _d[2]
radio.on()
radio.config(channel=11)
rgb.fill((int(255), int(0), int(0)))
rgb.write()
time.sleep_ms(1)[/code]
驴友花雕
驴友花雕
作者

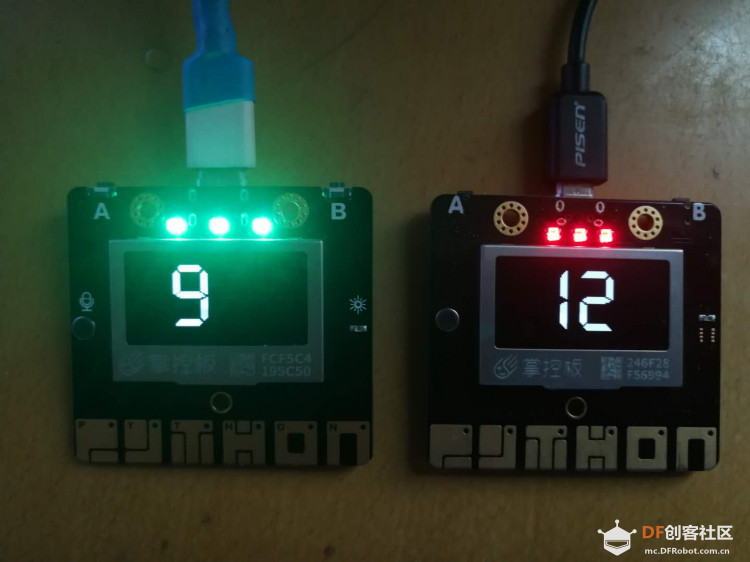

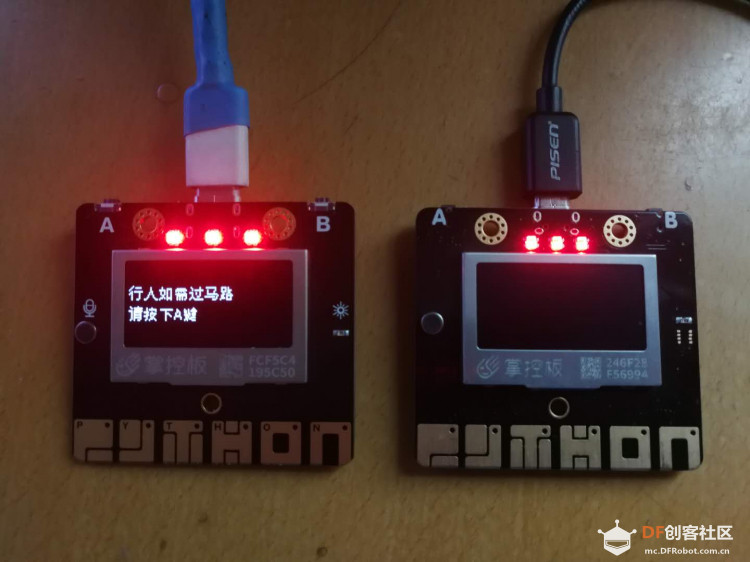

5、自控行人过马路交通信号灯
#MicroPython动手做（22）——掌控板之无线广播
#自控行人过马路交通信号灯（行人控制端）
行人端红绿灯：
①行人方向的灯是红色的，等待行人按下A键，
②当行人需要过马路的时候，按下按钮，同时给行车方向的红绿灯发射信号，等待缓冲时间，红灯转绿灯。
③行人走完之后（绿灯亮一段时间），黄灯闪烁3次，再变为红灯。
[code]#MicroPython动手做（22）——掌控板之无线广播
#自控行人过马路交通信号灯（行人控制端）
import radio
from mpython import *
import time
import framebuf
import font.digiface_44
def Flash():
global i, j, k, m, n, x
for m in range(1, 4):
rgb.fill((int(255), int(255), int(0)))
rgb.write()
time.sleep_ms(1)
time.sleep_ms(500)
rgb.fill( (0, 0, 0) )
rgb.write()
time.sleep_ms(1)
time.sleep_ms(500)
def _E4_BF_A1_E6_81_AF_E6_8F_90_E7_A4_BA():
global i, j, k, m, n, x
oled.fill(0)
oled.DispChar("行人如需过马路", 0, 16, 1)
oled.DispChar("请按下A键", 0, 32, 1)
oled.show()
def upRange(start, stop, step):
while start <= stop:
yield start
start += abs(step)
def downRange(start, stop, step):
while start >= stop:
yield start
start -= abs(step)
def _E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(x):
global i, j, k, m, n
for n in (1 <= int(x)) and upRange(1, int(x), 1) or downRange(1, int(x), 1):
oled.fill(0)
display_font(font.digiface_44, (str((x + 1) - n)), 32, 8, False, 2)
oled.show()
time.sleep_ms(1000)
def on_button_a_down(_):
global i, j, k, m, n, x
time.sleep_ms(10)
if button_a.value() == 1: return
radio.send("1")
_E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(10)
rgb.fill((int(51), int(255), int(51)))
rgb.write()
time.sleep_ms(1)
_E6_97_B6_E9_97_B4_E6_8F_90_E7_A4_BA(12)
Flash()
rgb.fill((int(255), int(0), int(0)))
rgb.write()
time.sleep_ms(1)
_E4_BF_A1_E6_81_AF_E6_8F_90_E7_A4_BA()
def display_font(_font, _str, _x, _y, _wrap, _z=0):
_start = _x
for _c in _str:
_d = _font.get_ch(_c)
if _wrap and _x > 128 - _d[2]: _x = _start; _y += _d[1]
if _c == '1' and _z > 0: oled.fill_rect(_x, _y, _d[2], _d[1], 0)
oled.blit(framebuf.FrameBuffer(bytearray(_d[0]), _d[2], _d[1],
framebuf.MONO_HLSB), (_x+int(_d[2]/_z)) if _c=='1' and _z>0 else _x, _y)
_x += _d[2]
button_a.irq(trigger=Pin.IRQ_FALLING, handler=on_button_a_down)
radio.on()
radio.config(channel=11)
rgb.fill((int(255), int(0), int(0)))
rgb.write()
time.sleep_ms(1)
_E4_BF_A1_E6_81_AF_E6_8F_90_E7_A4_BA()[/code]
驴友花雕
驴友花雕
作者

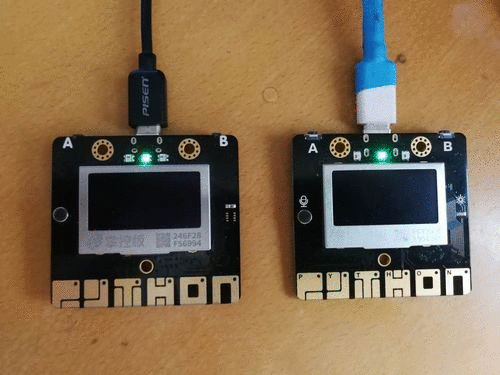

视频：A键打开绿灯，B键打开红灯
https://v.youku.com/v_show/id_XNDY1NzMxODYyNA==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dscreenshot
[media=x,500,375]https://v.youku.com/v_show/id_XNDY1NzMxODYyNA==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dscreenshot[/media]
驴友花雕
驴友花雕
作者

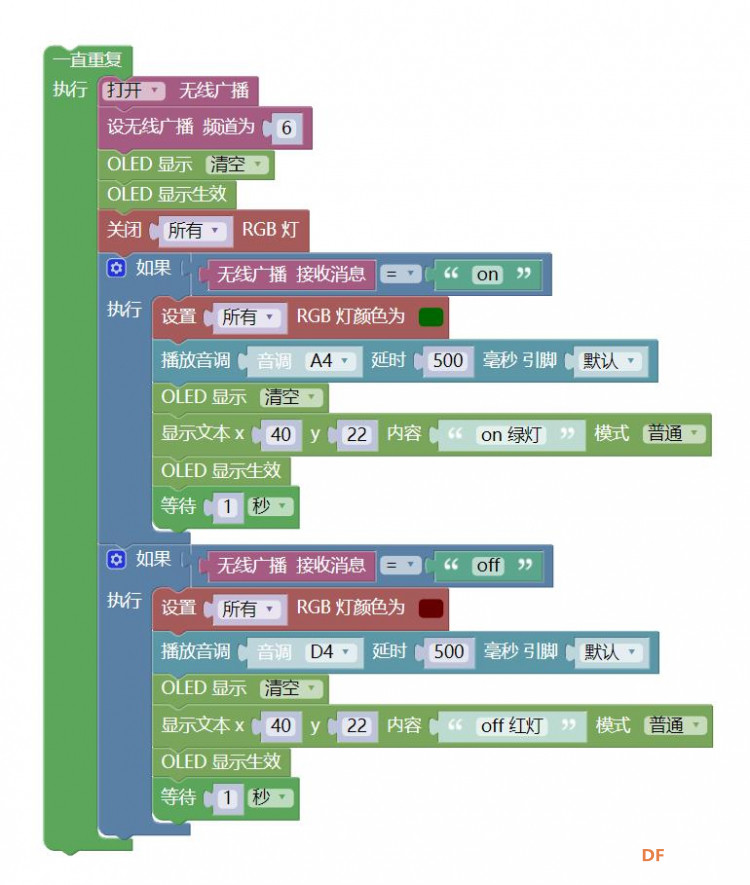

无线广播接收端程序（mPthon X 图形编程）

驴友花雕
驴友花雕
作者
#MicroPython动手做（22）——掌控板之无线广播
#A键打开绿灯，B键打开红灯——接收端
[code]#MicroPython动手做（22）——掌控板之无线广播
#A键打开绿灯，B键打开红灯——接收端
import radio
from mpython import *
import time
import music
while True:
radio.on()
radio.config(channel=6)
oled.fill(0)
oled.show()
rgb.fill( (0, 0, 0) )
rgb.write()
time.sleep_ms(1)
if radio.receive() == "on":
rgb.fill((int(0), int(102), int(0)))
rgb.write()
time.sleep_ms(1)
music.pitch(440, 500)
oled.fill(0)
oled.DispChar("on 绿灯", 40, 22, 1)
oled.show()
time.sleep(1)
if radio.receive() == "off":
rgb.fill((int(102), int(0), int(0)))
rgb.write()
time.sleep_ms(1)
music.pitch(294, 500)
oled.fill(0)
oled.DispChar("off 红灯", 40, 22, 1)
oled.show()
time.sleep(1)[/code]
驴友花雕
驴友花雕
作者

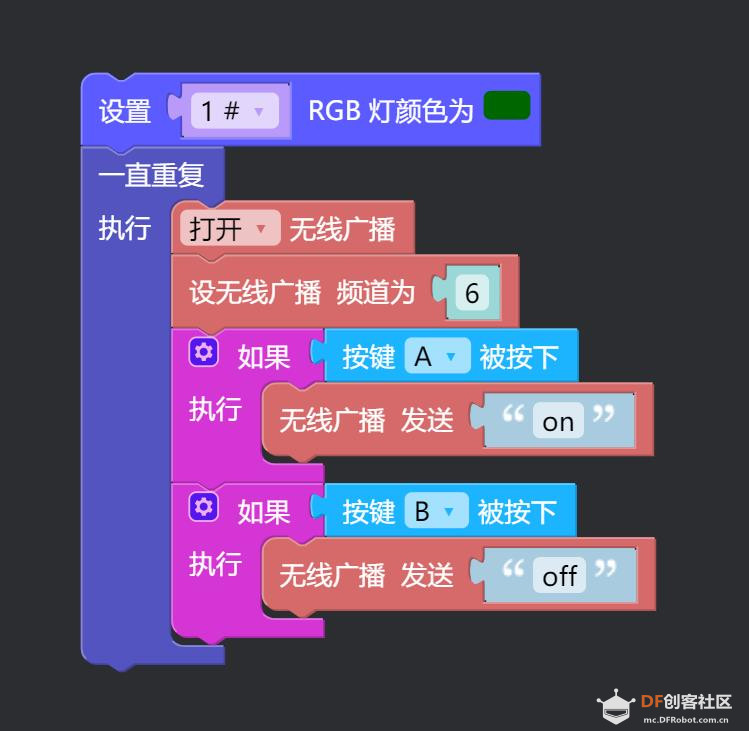

无线广播发射端程序（mPython 图形编程）

驴友花雕
驴友花雕
作者
4、A键打开绿灯，B键打开红灯
[code]#MicroPython动手做（22）——掌控板之无线广播
#A键打开绿灯，B键打开红灯——控制端
from mpython import *
import time
import radio
rgb[1] = (int(0), int(102), int(0))
rgb.write()
time.sleep_ms(1)
while True:
radio.on()
radio.config(channel=6)
if button_a.value() == 0:
radio.send('on')
if button_b.value() == 0:
radio.send('off')[/code]
驴友花雕
驴友花雕
作者

驴友花雕
驴友花雕
作者

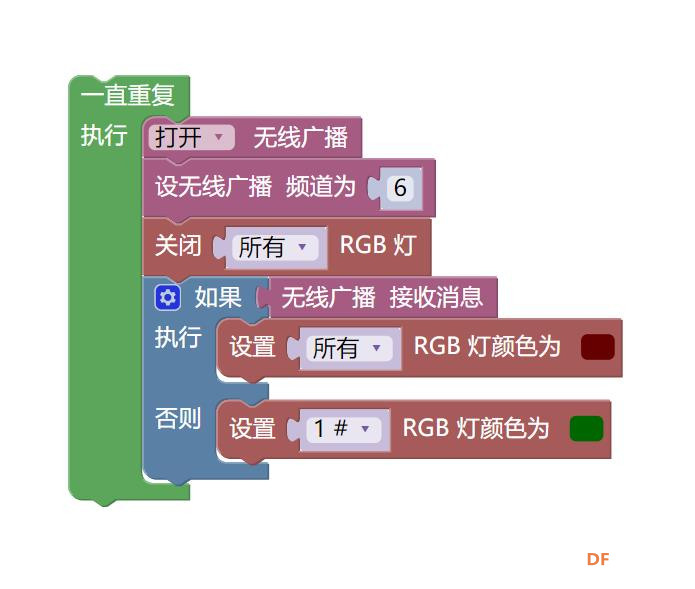

无线广播接收端程序（mPthon X 图形编程）

驴友花雕
驴友花雕
作者
#MicroPython动手做（22）——掌控板之无线广播
# AB键组网控制RGB灯——接收端
[code]#MicroPython动手做（22）——掌控板之无线广播
# AB键组网控制RGB灯——接收端
import radio
from mpython import *
import time
while True:
radio.on()
radio.config(channel=6)
rgb.fill( (0, 0, 0) )
rgb.write()
time.sleep_ms(1)
if radio.receive():
rgb.fill((int(102), int(0), int(0)))
rgb.write()
time.sleep_ms(1)
else:
rgb[1] = (int(0), int(102), int(0))
rgb.write()
time.sleep_ms(1)[/code]
