🚀 STEM教育新玩法：掌控板控制乐高WeDo2.0！

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo

2020-05-113.5万

Forgotten

UID: 155

90文章

14粉丝

275获取喜欢

精华项目

AI 快速预览详细

本文介绍了如何在Mind+1.6.3中实现掌控板与乐高WeDo2.0的交互。首先，需要在Mind+中添加乐高扩展，并通过Scratch Link插件和蓝牙连接乐高WeDo2.0。然后，可以通过编写简单的程序，使用键盘或触摸掌控板来控制乐高电机的启动和停止。此外，还可以尝试连接其他开源硬件板子，如Arduino和micro:bit，实现更多互动。通过这个简单的演示，我们可以看到在Mind+中打通乐高与开源硬件是非常方便的，为STEM教育提供了新的可能性。

Mind+1.6.3加入了乐高的支持，我们尝试用掌控板来控制一下乐高，先看效果图：
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图2

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图15

一、添加乐高扩展：

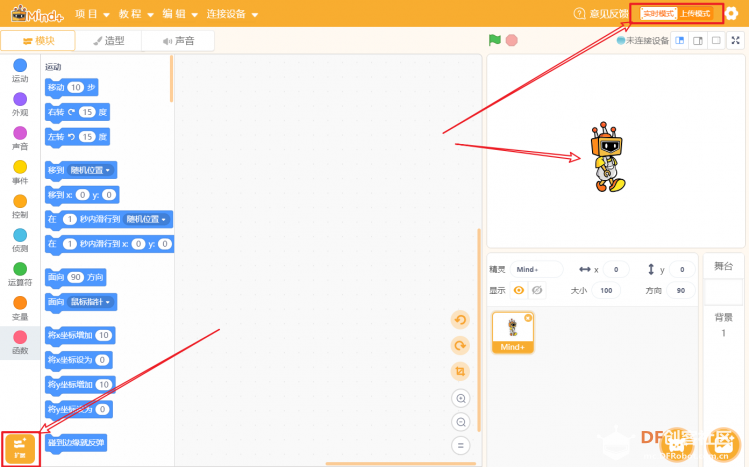

- 实时模式>扩展>功能模块
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图1

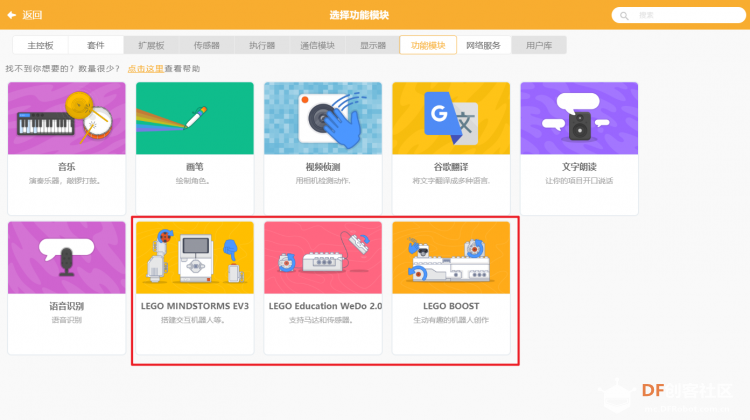

- 支持乐高的EV3，WeDo2.0，BOOST三种乐高模块，点击加载，返回

二、连接乐高

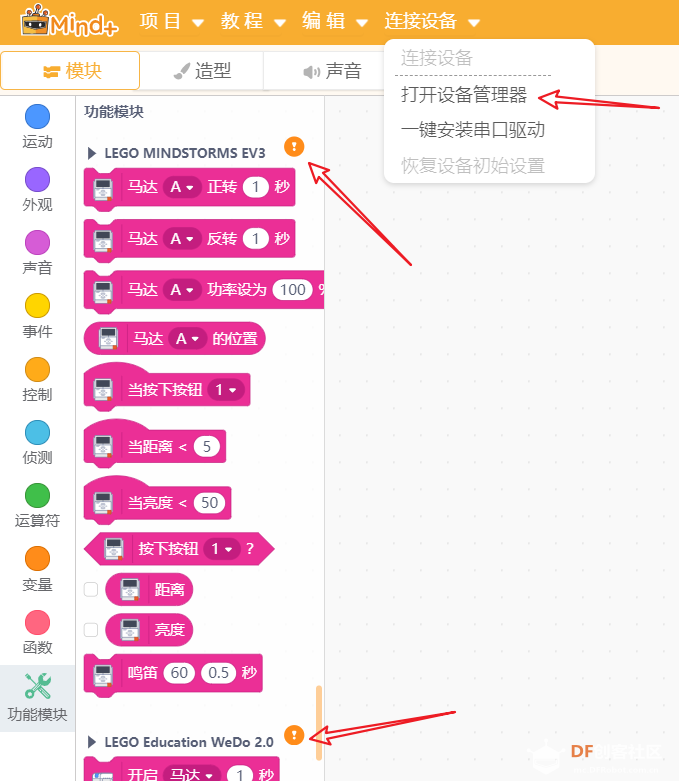

- 我们发现乐高的连接方式与开源硬件板子的连接方式是不同的，可以分开使用，这样乐高和开源硬件就可以混合使用了
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图3

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图3

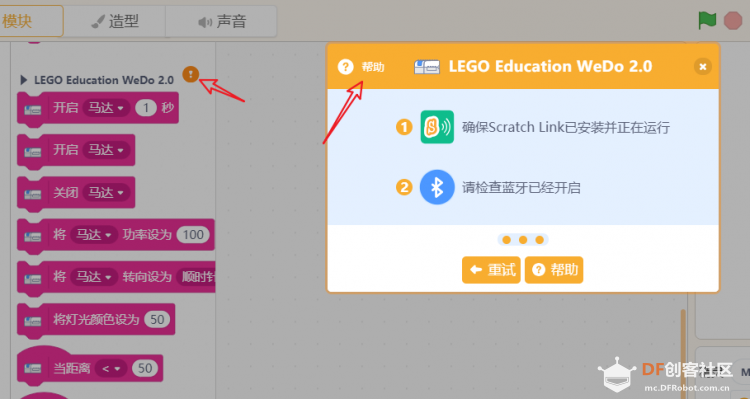

- 这里以乐高WeDo2.0为例，点击橙色感叹号，显示需要先使用Scratch Link插件同时电脑开启蓝牙。

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图4

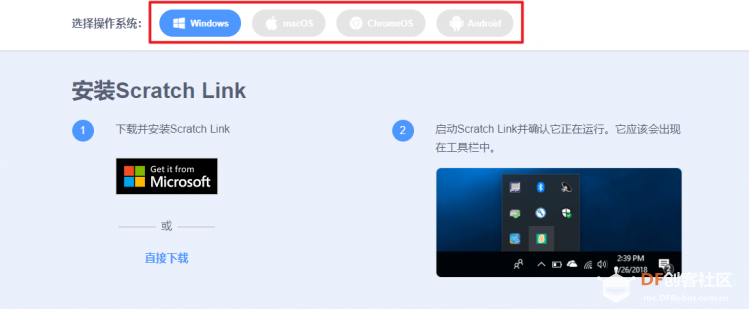

- 点击“帮助”，打开网页根据提示下载对应平台的Scratch Link并运行，然后电脑蓝牙打开，再次尝试搜索。 注：由于Scratch link官方的无法使用了，因此需使用Mind+专版并使用Mind+1.6.5 RC2.0以上版本。

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图5

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图5

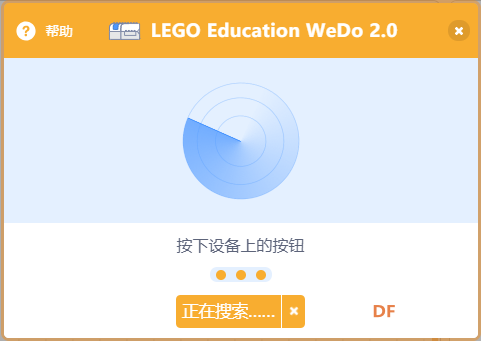

- 按下WeDo2.0上的绿色按钮，灯亮，稍等片刻就能连接上。
注意如果有VPN等工具需要关闭。
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图6

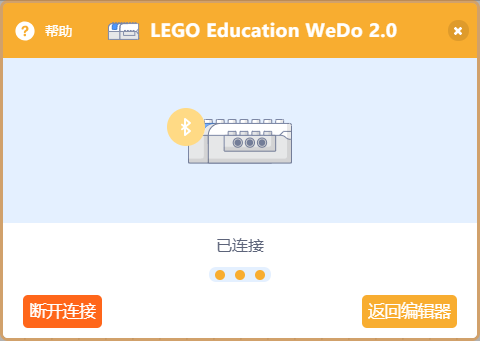

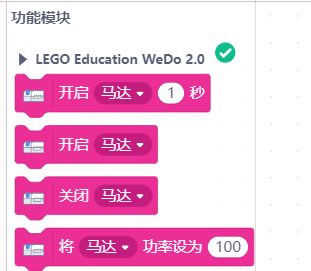

- 连接上了之后感叹号变成绿色对勾即为成功，此时就可以直接控制WeDo运行了
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图7

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图8

三、控制乐高WeDo

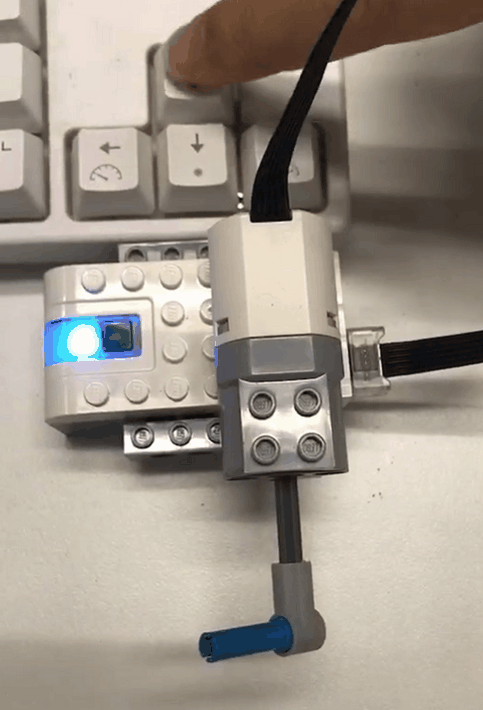

- 编写一个简单的程序，使用键盘“上”和“下”控制乐高电机的启动和停止： [Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图9

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图10

四、连接掌控板

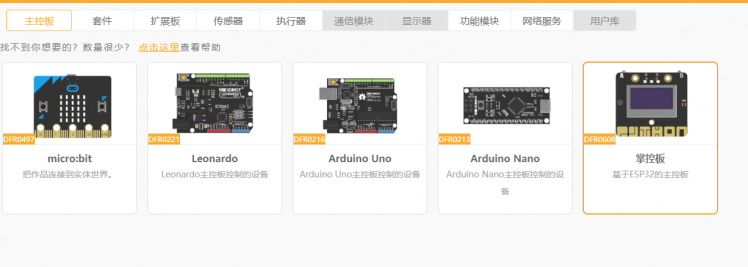

- 我们已经实现了乐高的控制，接下来尝试连接一个开源硬件的板子，例如掌控板。

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图11

- 然后连接设备，选择端口号，稍等片刻，舞台上方显示“连接设备成功：即连接成功了
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图12

[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图13

五、使用掌控板控制乐高wedo

- 编写一个程序，触摸掌控板的P启动乐高电机，触摸N停止电机
[Mind+]乐高与开源硬件的交互-用micro:bit或掌控板控制乐高wedo图14

- 查看效果：

六、其他
通过这个简单的演示我们知道在Mind+中打通乐高与开源硬件是非常方便的，其他主控板例如Arduino、micro:bit也可以进行控制了，多块板子之间还可以通过各种传感器实现更多的互动，同时Mind+集成的AI功能也可以应用在乐高上了。

更多AI教程：点击查看
