本文介绍了如何使用掌控板和HX711重量传感器制作一个智能电子小台秤。项目包括语音录制、外形设计和程序设计等步骤。通过Mind+软件录制度小美嗓音，并巧妙控制语音提示模式切换。最终成品不仅具有称重的基本功能，还能通过语音提示帮助使用者进行增减操作。适合STEM教育和创客爱好者进行DIY实践。

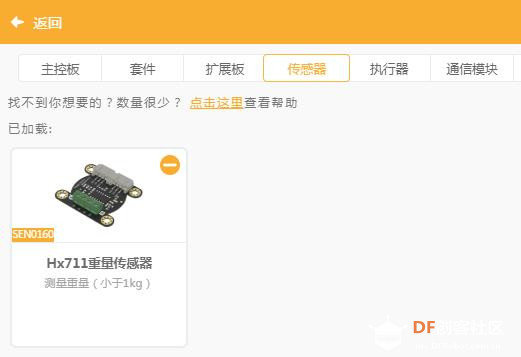

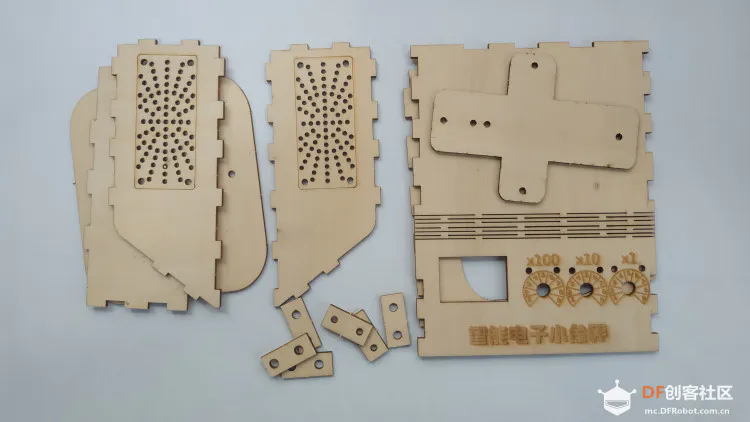

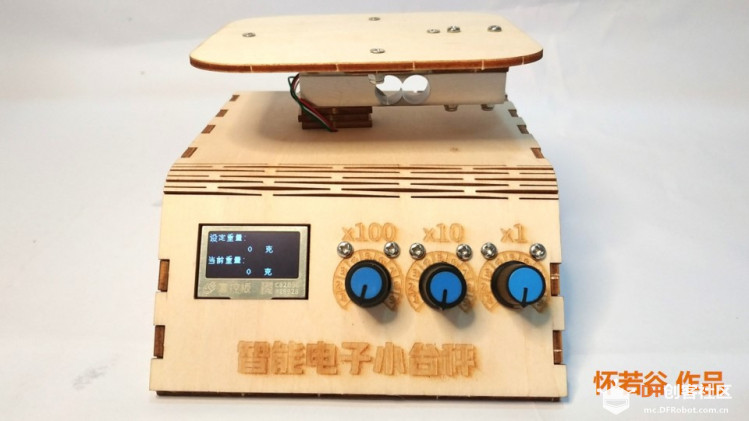

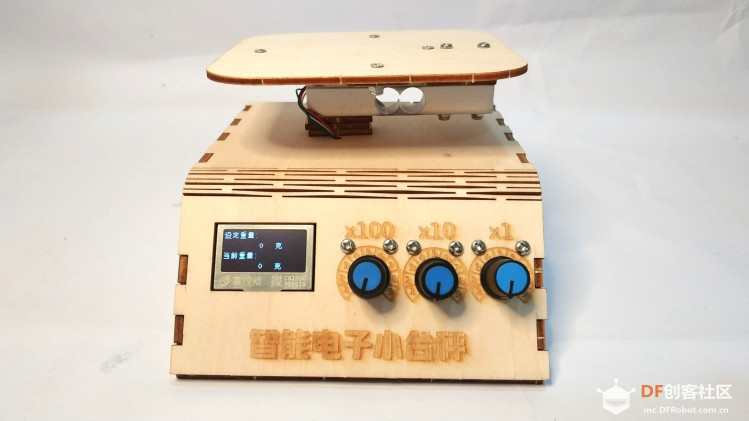

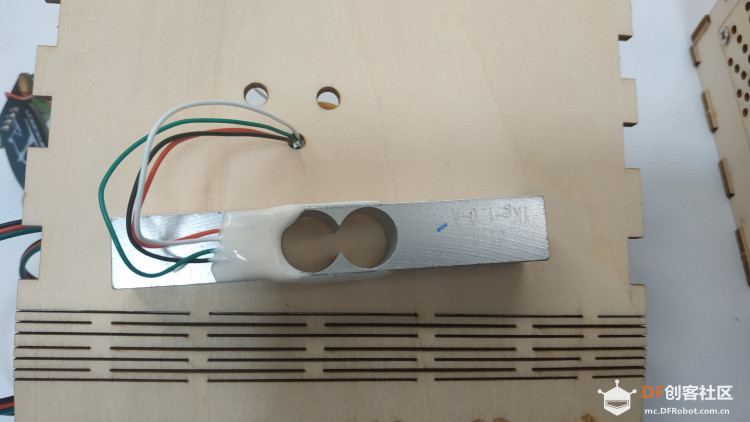

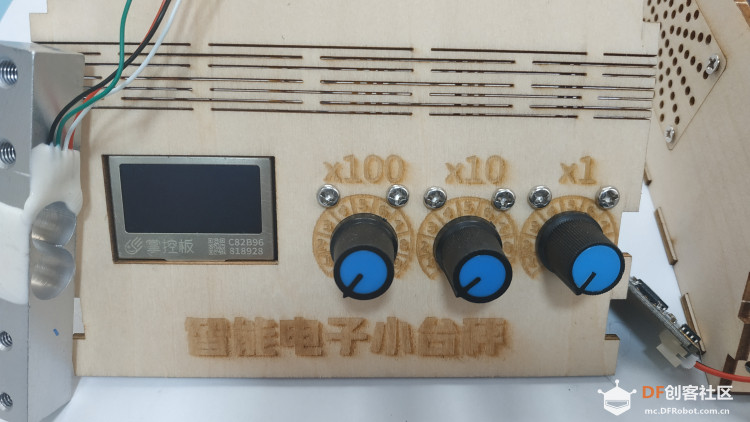

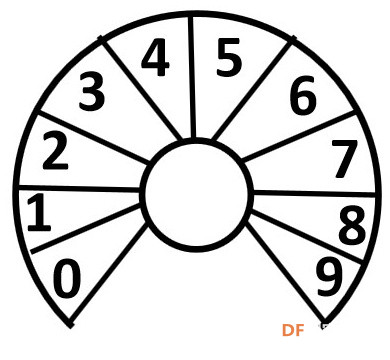

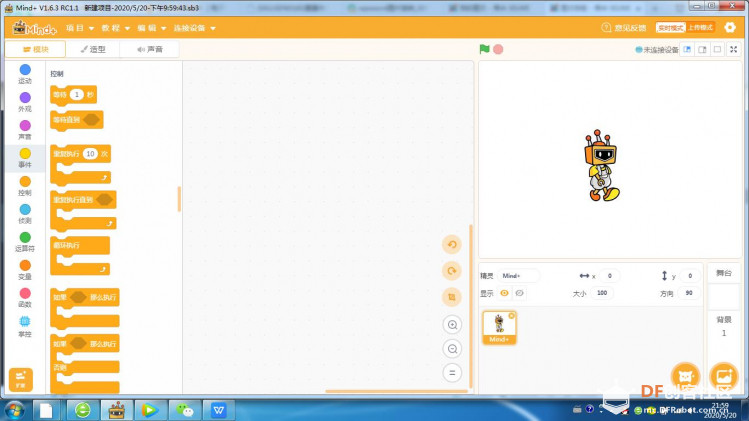

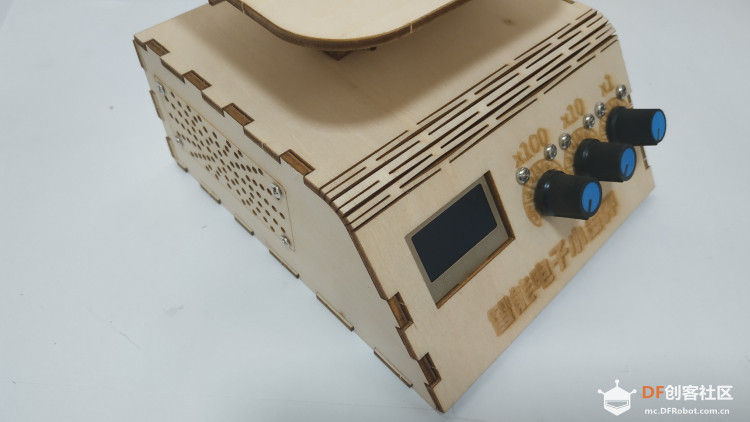

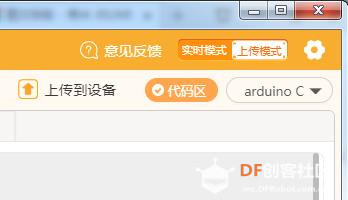

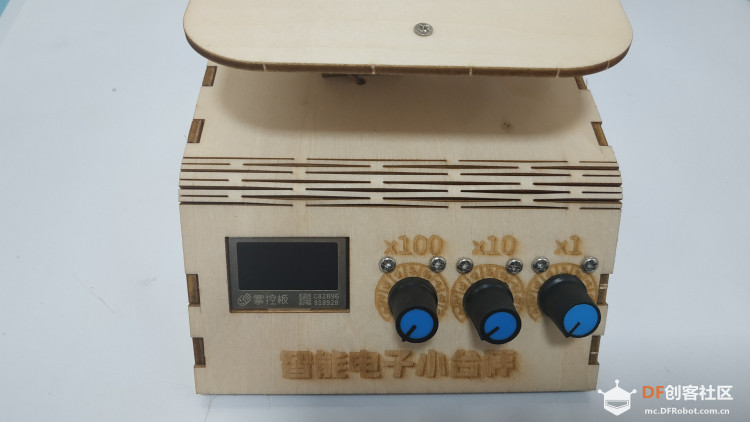

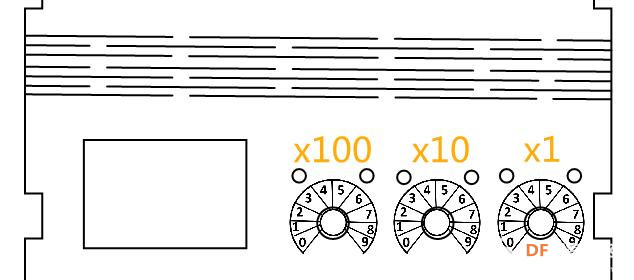

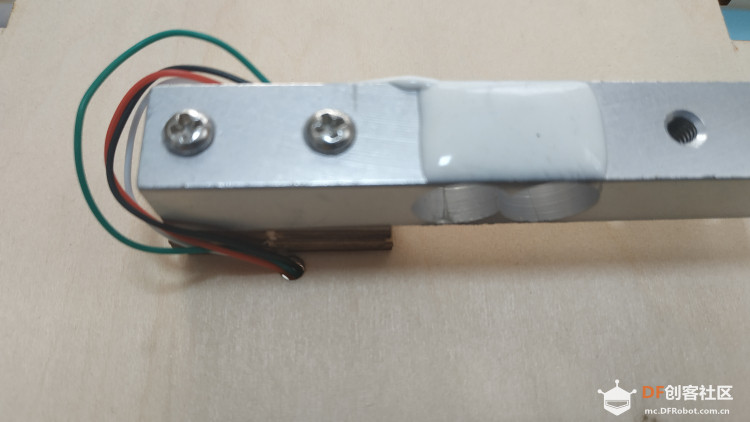

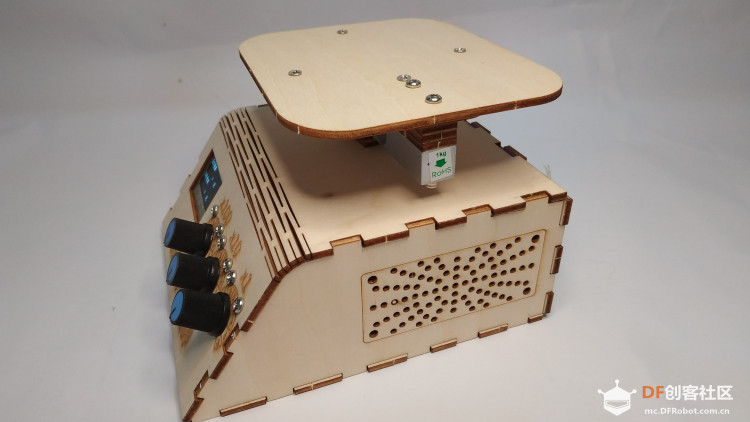

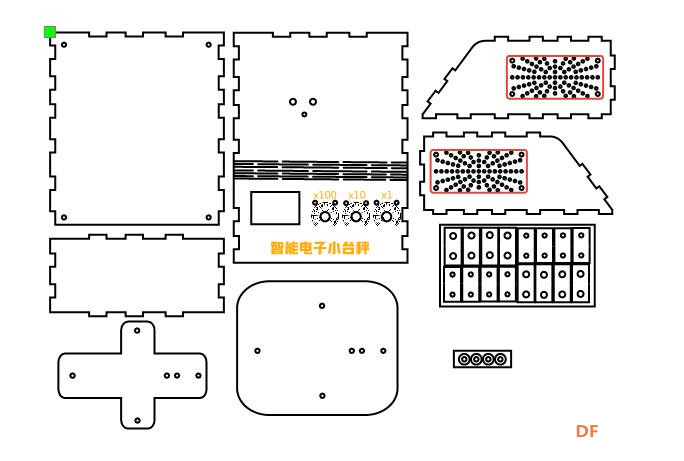

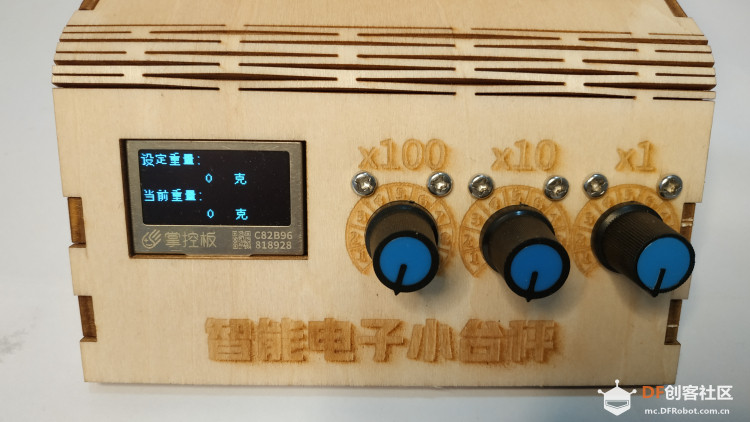

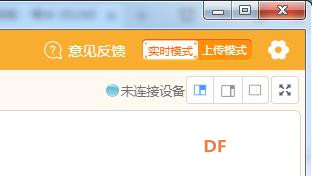

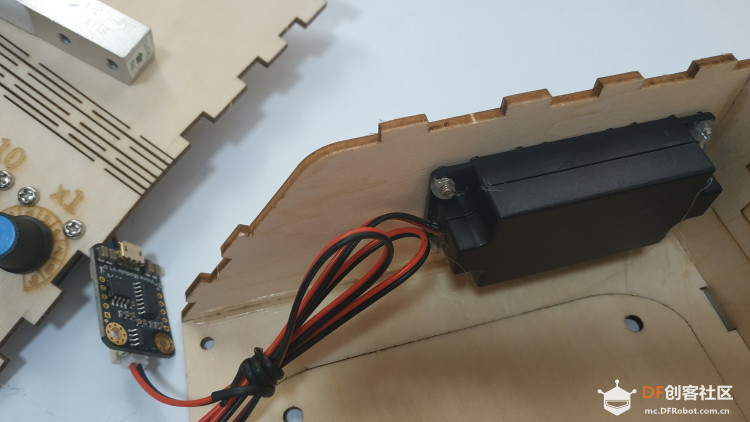

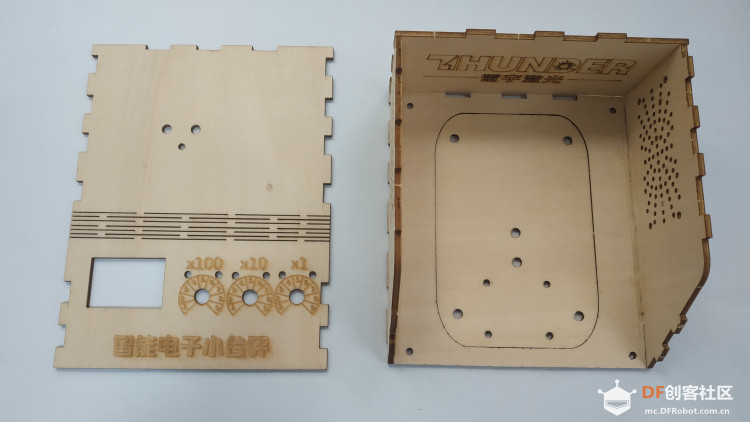

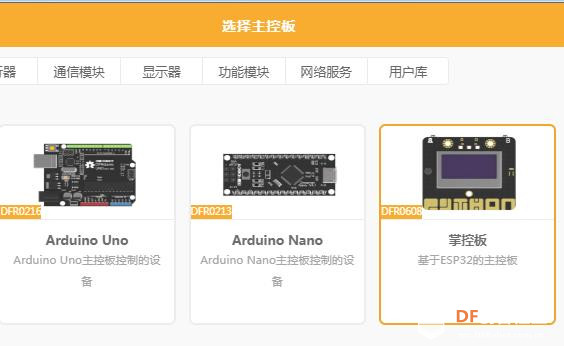

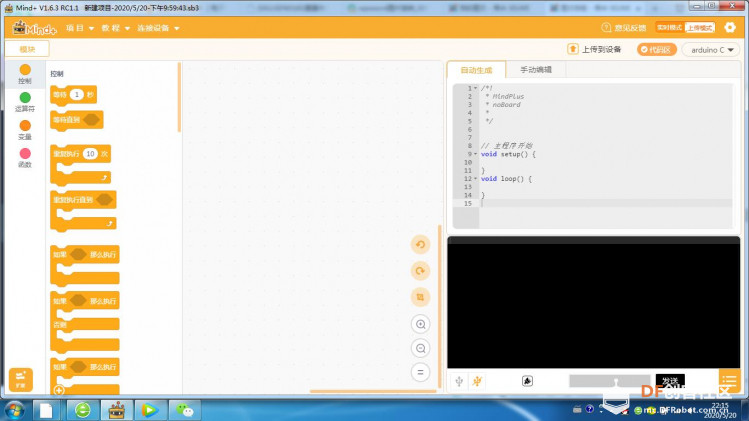

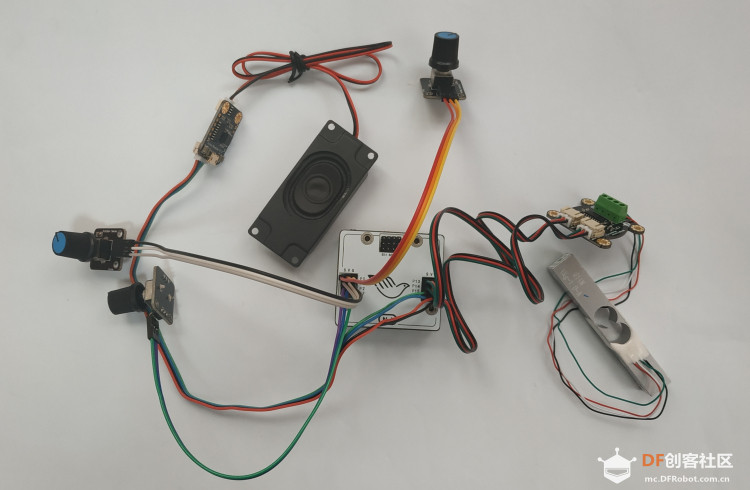

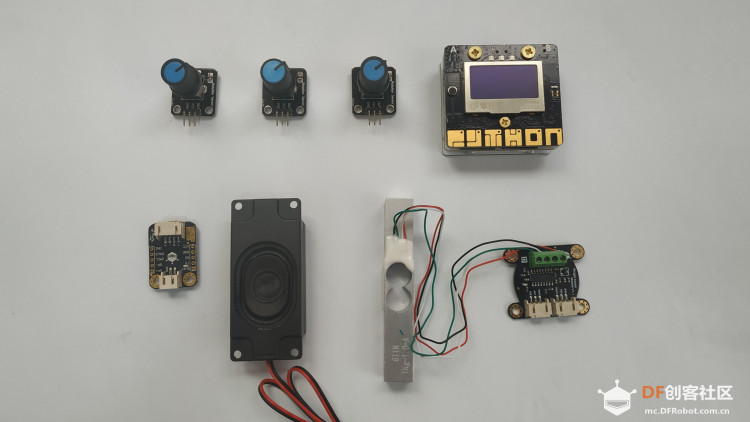

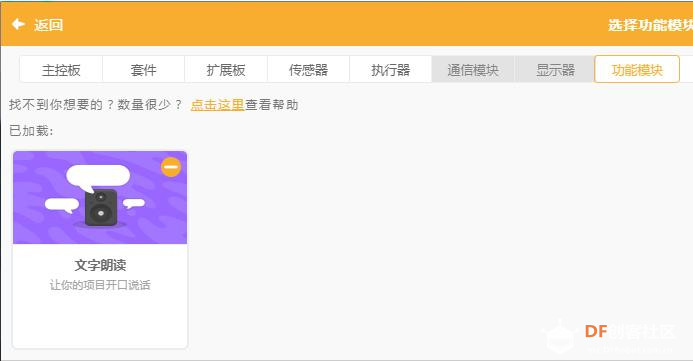

 之前用HX711重量传感器制作了《双秤称物实验》和《小电子台秤》两个项目；回头审视，觉得还有很多可以改进的地方。于是，有了这个新版本。 欲了解前面的两个项目，可点击下方链接： 我认为本项目的制作过程中涉及到的干货有： 1.语音录制：如何在离线状态下使用“度小美”或其他嗓音； 2.外形设计：如何制作一个有斜面的盒体； 3.外形设计：如何快速制作一个刻度盘 4.程序设计：巧妙控制语音提示模式切换。 ●功能描述● 这个版本的台秤外观上做了改进，屏幕安装在斜面上，更便于观看。其不仅具有称重的基本功能，还增加了智能元素，可以设置需要称出的重量，通过语音提示（度小美嗓音）来帮助使用者进行增减操作。 ● 视频演示● ● 制作过程● 01 材料准备  掌控板 1块 扩展板 1块 HX711重量传感器 1个 模拟角度传感器 3个 串口MP3模块 1个 小喇叭 1个 02 硬件搭建  模拟角度传感器 1<——>P0 模拟光角度传感器2 <——>P1 模拟角度传感器3 <——>P2 重量传感器 <——>P13、P14 串口MP3模块 <——>P15、P16 03 设计制作外型  （1）设计图纸 本图纸使用LaserMaker软件绘制  斜面，采用了折弯设计。  刻度盘，使用PPT软件制作， 然后另存为JPEG格式； 再导入到LaserMaker软件中。  （2）切割椴木板 04 录制语音  （1）打开Mind+ v1.6.3  （2）切换到实时模式  （3）添加扩展：“文字朗读”  （4）编写三段语音播报程序 （5）分别执行上面的三段程序， 使用截屏软件、录音软件或专用设备进行录制， 并保存为MP3格式文件。  （6）将三个音频文件拷贝到MP3模块中 注意：按顺序逐个拷贝 05 编写程序  （1）打开mind+软件，切换为“上传模式”， 掌控板连接电脑    （2）添加扩展 主控板：掌控板 传感器：重量传感器 执行器：串口MP3模块   （3）编写程序 特别说明：当“设定重量”大于2克时，智能语音播报功能才开启； 否则，和普通的台秤一样，只有称重功能。  （4）上传程序到掌控板 06 组装  （1）组装盒体    （2）安装电子部件    （3）安装盖板并安装秤盘 安装秤盘的详细步骤可参阅“小电子台秤” ● 成品图赏●      本人编写的创客、编程入门教材《人工智能趣味入门：光环板程序设计》已经正式出版， 需要购买的朋友可到天猫、淘宝、京东、当当等在线商城购买。 搜索：光环板程序设计 书籍介绍可参见： 欢迎大家关注我的公众号  |
