使用Inkscape软件画设备矢量连接图！！！
2020-05-211万
AI 快速预览详细
本文介绍了如何使用Inkscape软件绘制micro:bit掌控I/O扩展板、AI视觉传感器（哈士奇）、喇叭模块和电机的设备连接图。首先在Github上下载设备矢量图，然后打开Inkscape软件导入SVG图并摆好位置。接着使用“绘制贝塞尔曲线和直线”工具进行连线，并通过“通过节点编辑路径”工具调整线路美观度。完成连线后，保存为SVG格式以便修改，并导出PNG格式以供其他地方使用。
|

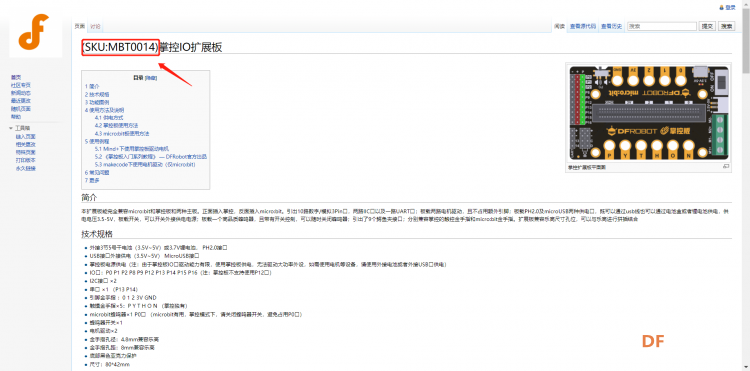

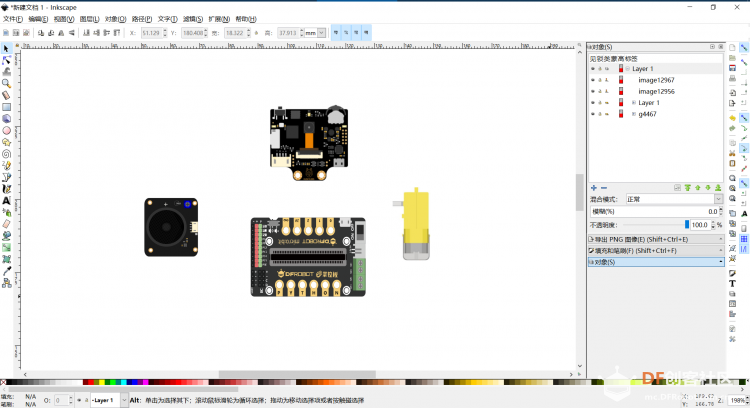

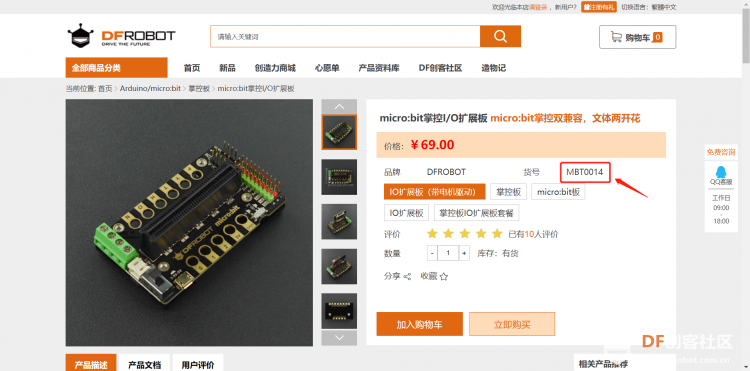

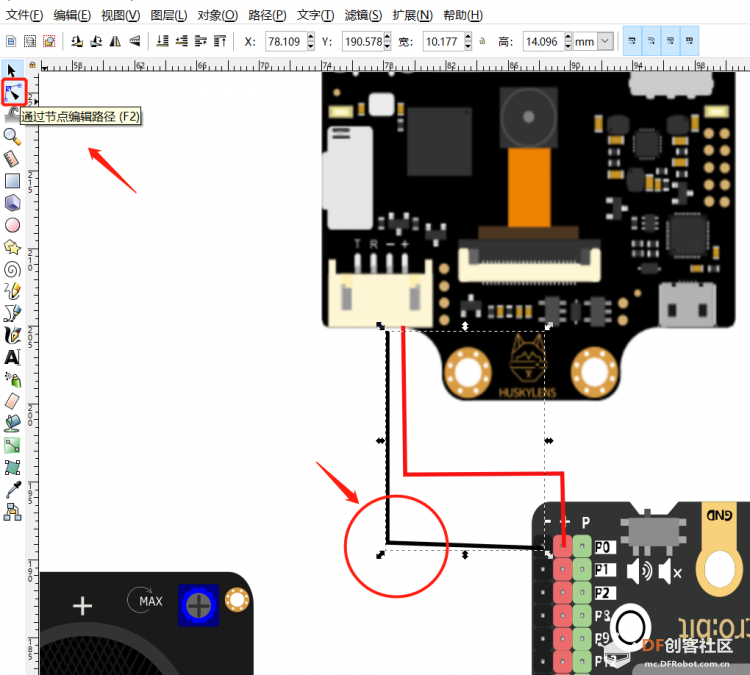

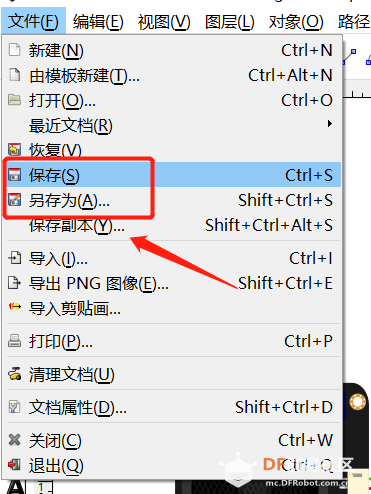

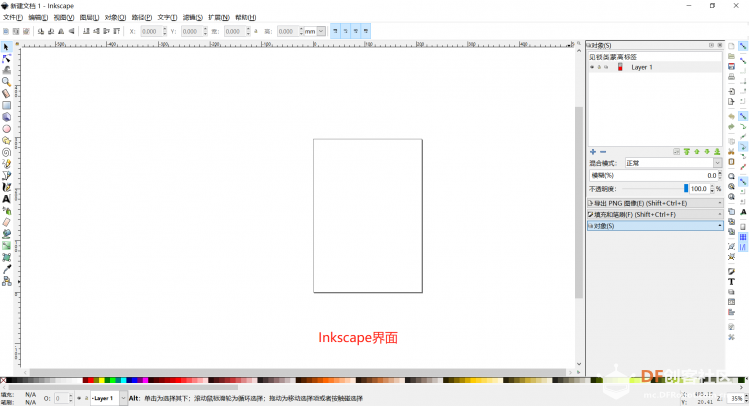

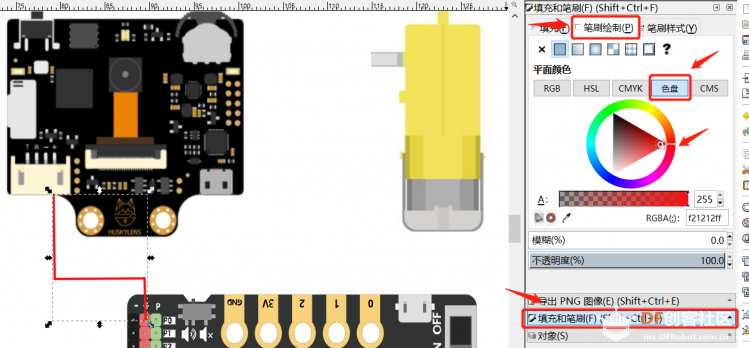

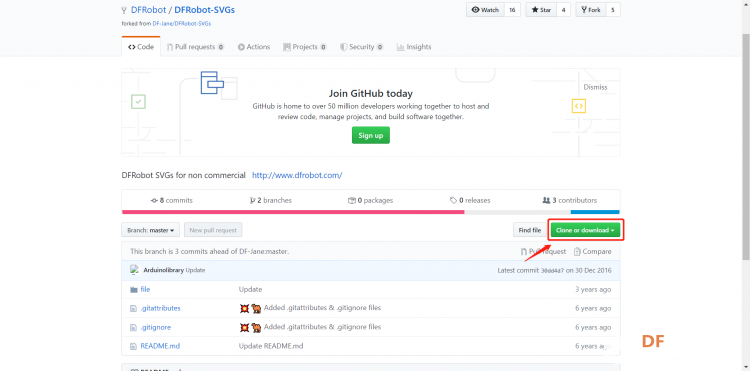

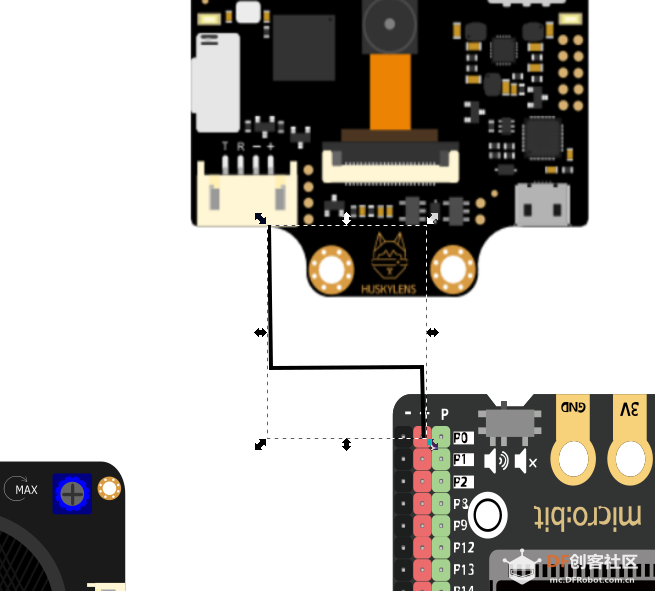

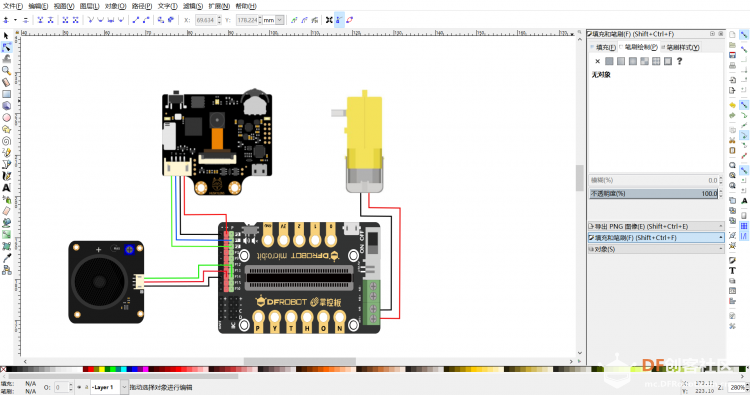

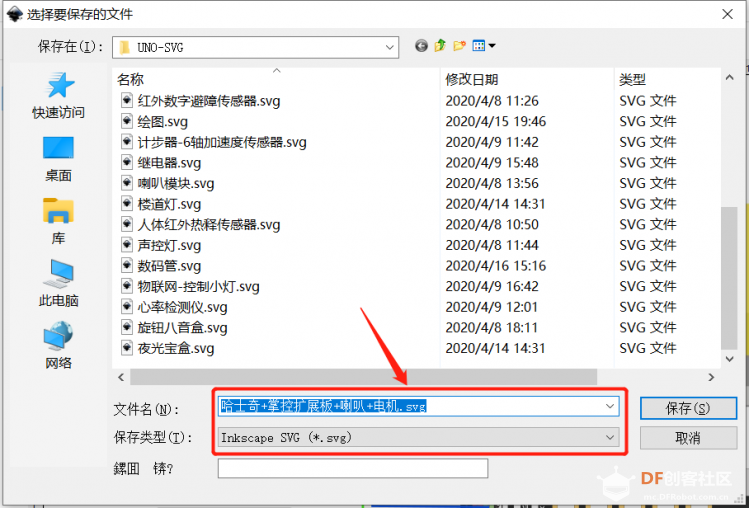

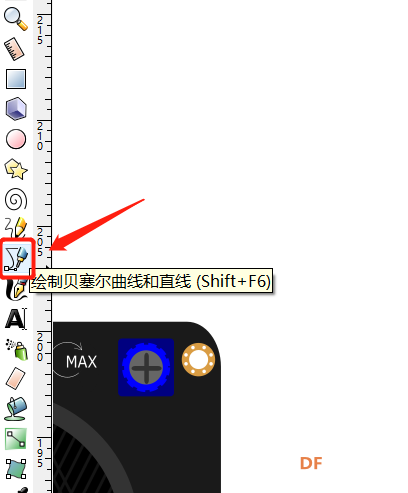

准备好了吗？开始画图啦！！！ 今天我们动手画一个micro:bit掌控I/O扩展板两用扩展板+AI视觉传感器（哈士奇）+喇叭模块+电机的设备连接图，选用的软件是Inkscape，它是一款非常好用的矢量图画图软件。该软件的开发目标是成为一套强力的绘图软件，且能完全遵循与支持XML、SVG及CSS等开放性的标准格式。Inkscape还是一套跨平台性的应用程序，支持Windows、Mac OS X、Linux及UNIX版等操作系统。 Inkscape软件下载链接：https://inkscape.org/  首先，我们先找到设备的矢量图，怎么操作呢？ 下载设备矢量图； 在Github上下载矢量图，下载连接：https://github.com/DFRobot/DFRobot-SVGs  查找设备的SKU（货号）；   打开Inkscape软件，导入所有要用到的svg图，在界面中摆好适当的位置；  接下来按实际场景要求对设备进行连线； 选择“绘制贝塞尔曲线和直线”工具  使用“绘制贝塞尔曲线和直线”工具画线；  在“填充和笔刷”工具中选择“笔刷绘制”为新画的线选择颜色；  如下图所示，画线过程中如果出现线路不美观的情况，可以选择“通过节点编辑路径”工具进行调整；  重复上面的操作，完成其余设备的所有连线；  画好之后我们首先选择“保存”或者“另存为”将原图重新命名，并保存为.svg格式，方便以后对原图进行修改；   最后导出.PNG格式，以便在其他地方使用； 选择“文件”选择“导出PNG图像”；  确定好“图片尺寸”，选择文件导出路径，就可以导出.PNG格式的文件啦！   |
