掌控板的新伴侣 -- Labplus 3
|
掌控板的新伴侣 -- Labplus 3 吴文杰 掌控板  在开发Labplus 3这款软件的过程中，一直有一些声音，比如市面上同类软件已经有很多、很完善了，为什么要再开发？再就是自主知识产权一类的质疑。其实很多学校已经开了Scratch 3.0软件的课程，但是Scratch 3.0软件并没有直接支持掌控板。短时间内，难以让Scratch 3.0官方支持掌控板编程，因此，我们在BSD 3-Clause开源协议允许的范围内，开发了Labplus 3软件。Labplus 3软件继承了Scratch 3.0软件的操作模式，便于这些已经开了Scratch 3.0课程的学校，直接过渡到掌控板教学。 遵循原生Scratch 3.0的开发模式 Labplus 3在开发过程中，严格遵循了原生Scratch 3.0的开发模式。做过软件的都知道，在一个项目上增加功能，得按原作者的思路来写，否则，就会像打补丁一样，补丁越打越多，最后，操作模式全改。

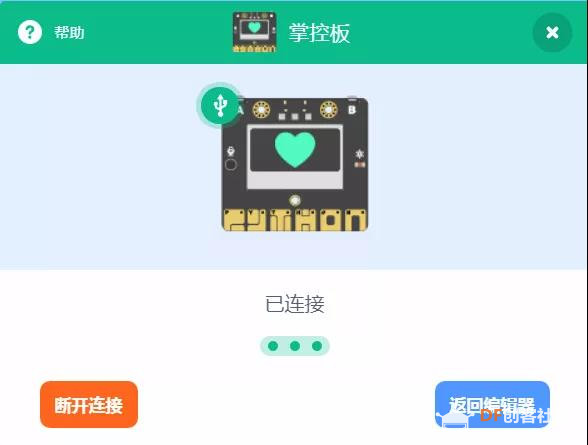

没有违和感的USB直连 魔鬼隐藏在细节中，原生Scratch 3.0，连接硬件只有蓝牙连接模式，并且这个蓝牙连接还有一些限制。我们增加了一种USB直连模式，并为此按照原生的风格做了一套图标，使得连接硬件时候没有违和感。

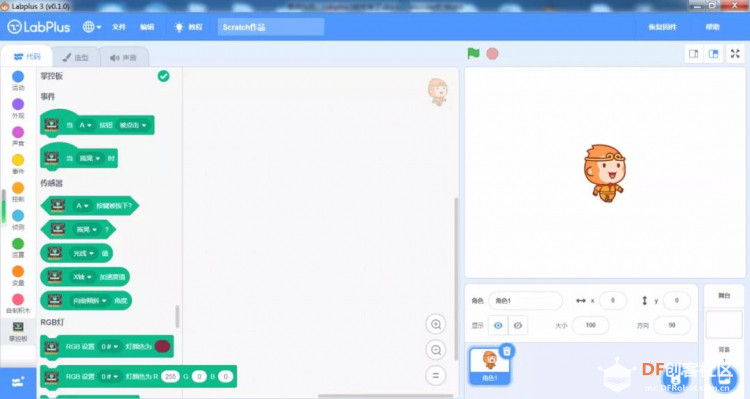

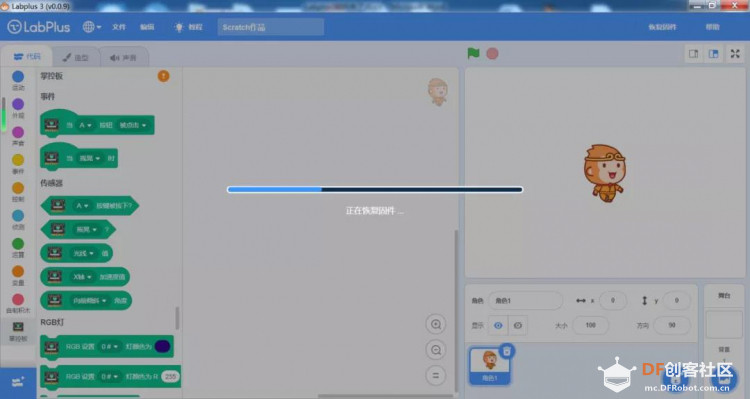

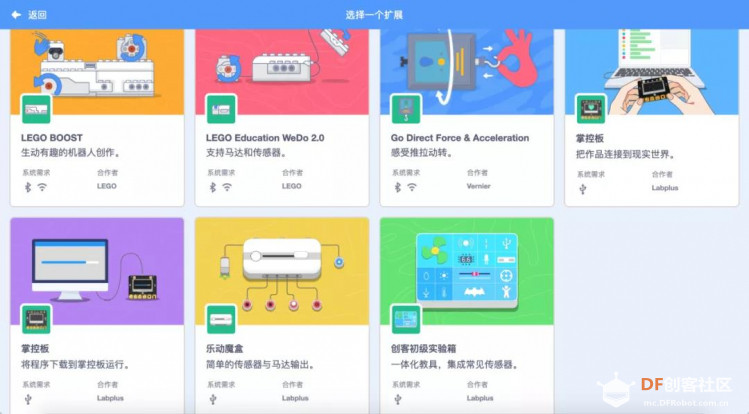

 一个固件，两种模式 Labplus 3支持两种模式控制掌控板，一种是互动编程，通过掌控板与舞台角色互动；另外一种模式为离线编程，把图形化积木实时转化为MicroPython代码，用户可以把这些代码刷入掌控板，实现脱机运行。值得一提的是，互动编程和离线编程两种模式，共用同一个固件，用户只要刷入一次固件，后续在切换模式时，不必再反复刷固件。

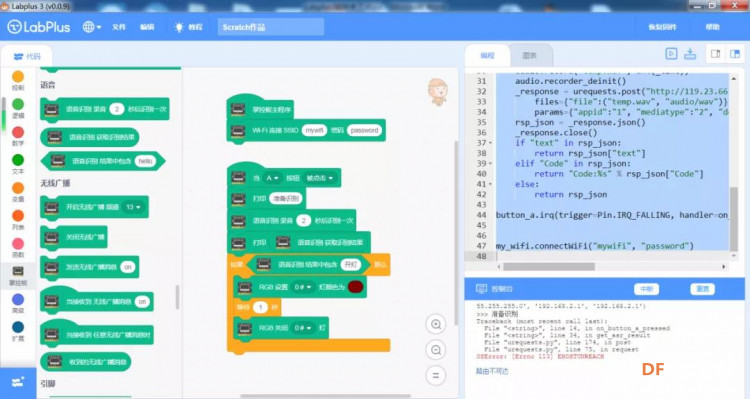

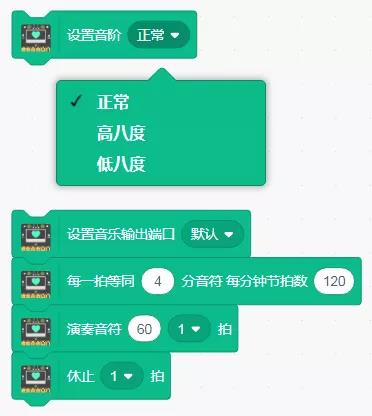

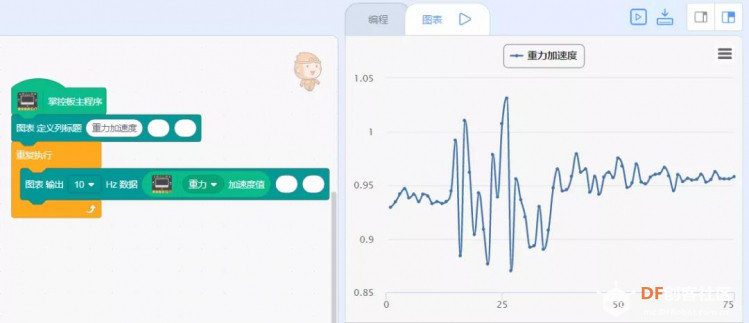

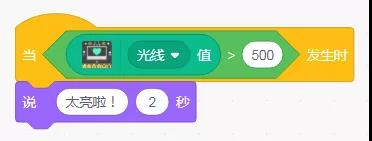

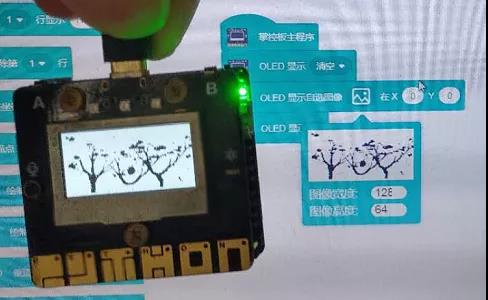

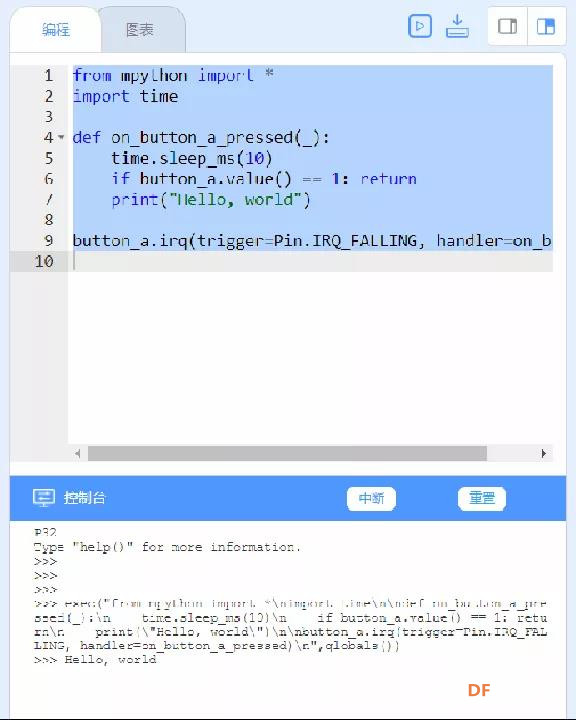

 三色搭配原则 在UI设计中，有个“三色搭配原则”，即同一样式下的主色调不超过三个。Scratch 3.0的主色调有蓝、白、灰三种，因此，在Labplus 3的UI中，也尽量使用这三种色调，这种风格甚至延伸到代码的高亮显示、和控制台界面中。同时，在相关的图标设计中，也尽量照顾到原生的风格，包括按钮的弧度。  互动编程模式提供了尽可能多的功能 掌控互动编程模式继承了原Labplus软件（基于Scratch 2.0）的全部功能，并有所拓展。目前有“事件”、“传感器（板载）”、“RGB灯”、“音乐”、“无线广播”、“显示（OLED）”、“引脚”，共七个分类的图形化block。  当…发生时 互动编程模式下，Labplus 3实现了全局性的when done事件，“当<>发生时”，比如：监测到光线传感器的值 > 500的时候，运行某段代码。以往类似情况可能需要用到循环，现在有了when done事件，可以更简洁的实现：  互动编程模式下的音乐功能  离线编程模式下完整的控制台 Labplus 3的离线编程模式，其实是mPython X的弱化版本，仅保留了一些常用的操作，和初级用户能理解的block。兼顾了Scratch 3.0原生的风格，简约而不简单，它同样保留了完整的控制台，并针对初级用户做了优化。  实时转换图像，所见即所得 以往用户可能用到img2lcd这个软件来处理图片，比较繁琐。Labplus 3实现了实时转换图像，所见即所得，支持多种格式（bmp、jpg、png），无需事先调整尺寸。  极简的图表：  SIoT与MQTT Labplus 3里面的MQTT实现，其实是SIoT，可以连接任何SIoT服务器，包括Easy IoT。  无网环境也可以运行 Labplus 3把所有图片资源都下载到了本地，哪怕是在无网环境一样可以使用Scratch 3.0角色来编程，此功能仅限Windows版本。  支持双系统使用 Labplus 3能支持Windows与MacOS的使用。 这样的Labplus 3 会是你心中的Scratch 3.0 for 掌控板吗？ 软件下载地址 Windows 版本： MacOS版本： |
