【Labplus3】光和影的秘密
2020-07-156980
AI 快速预览详细
本文介绍了基于Labplus3平台的科学实验，通过掌控板感受光线强弱，控制Labplus3舞台上太阳角色和小猫影子角色的大小。当光线越强，小猫影子越大，反之越小。实验适合五年级学生科学课程，帮助理解影子的形成原理。硬件包括掌控板，软件为Labplus3。

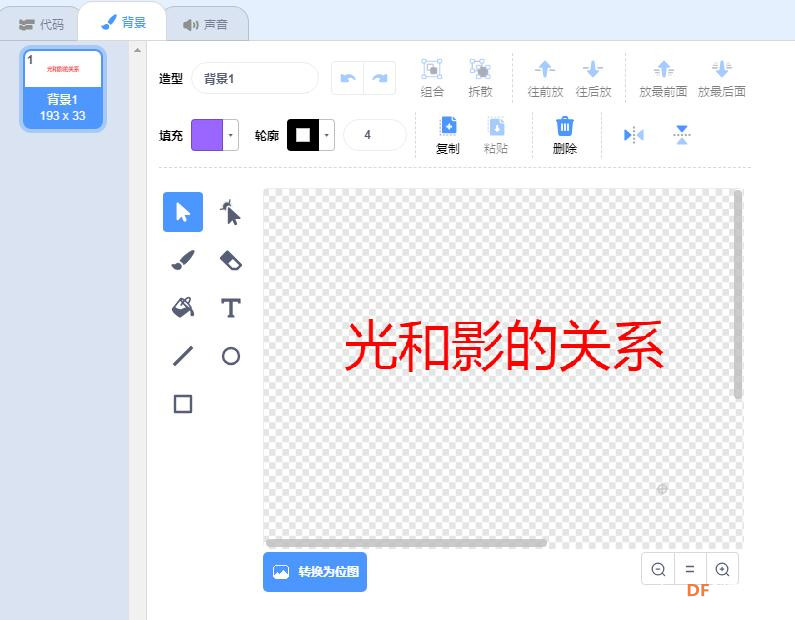

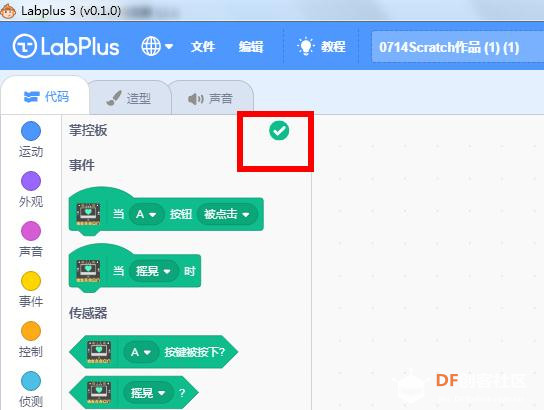

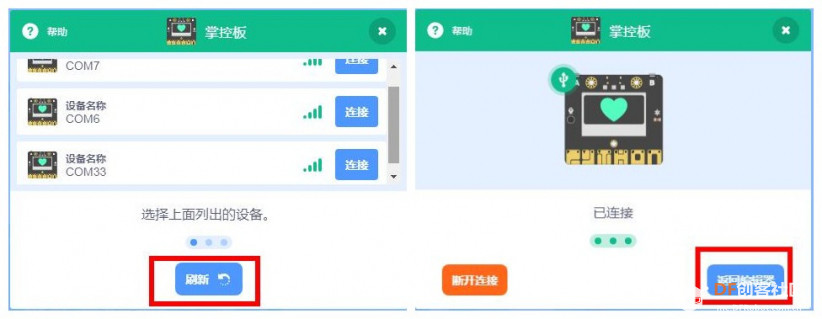

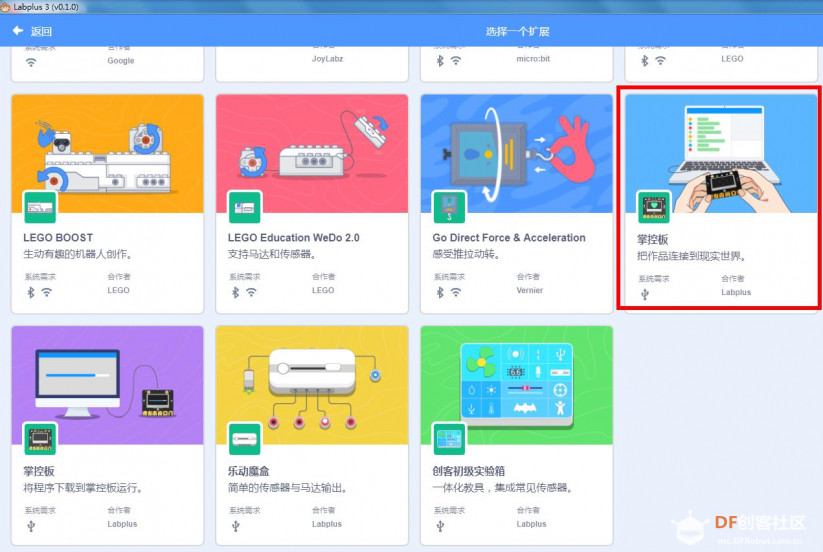

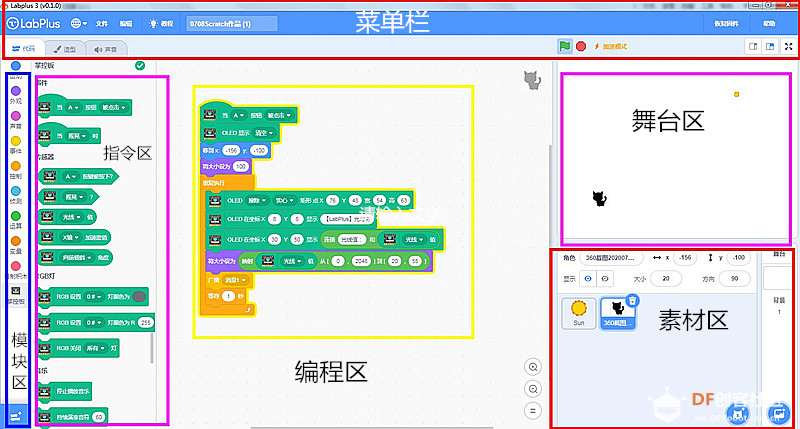

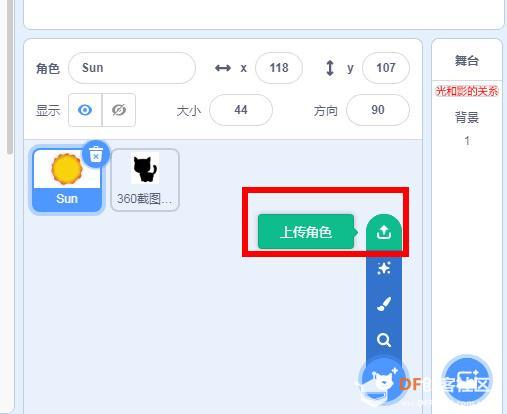

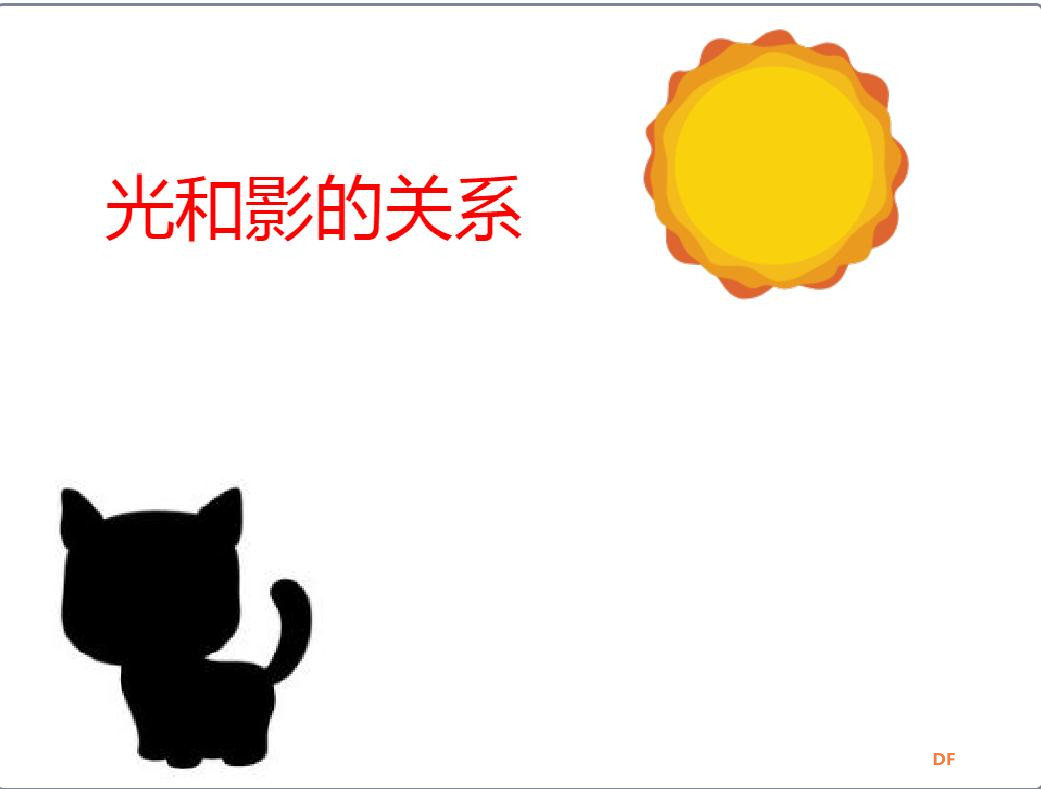

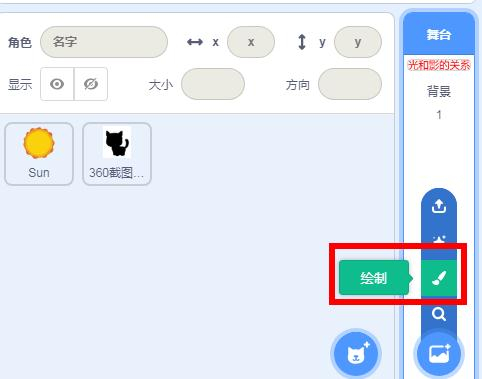

 《光和影》是教科版五年级上册科学光单元的第一课，影子是怎么来的？ “光在沿直线传播的过程中遇到不透光的物体时，光线被物体挡住，无法穿过到物体后面，形成了与物体轮廓相似的黑暗区域，这就是物体的影子。 物体产生影子要有光，有光就需要有光源，当物体距离光源越近，影子越大，反之越小。” 今天，我们通过基于Labplus3平台探究一下光和影的秘密。  一、项目原理 1.通过借助掌控板感受光线的强弱，控制Labplus3舞台上太阳角色和小猫影子角色的大小， 2.当掌控板感受到光线值越强，舞台上小猫距离太阳越近，小猫影子越大，反之越小，进而探究光和影的秘密。  二、搭建环境 1、硬件： 掌控板 2、软件：Labplus3 三、环境配置 （一）认识界面 在Labplus3中，可以把界面分成六个区域，分别是菜单栏、模块区、指令区、编程区、舞台区和素材区。  （二）连接配置 1.用数据线将掌控板与电脑连接，  2.在模块区点击右下角添加扩展按钮，选择——把作品连接到现实世界  3.选择com33掌控板连接，返回编辑器，掌控板显示：Online Mode  三、编辑脚本 1.首先，返回Labplus3编辑界面， 点击素材区的“上传角色”，“从本地上传”一张小猫影子的素材,从素材库中选择一个角色太阳。  2.绘制舞台背景  3.在绘制背景界面，文本工具添加“光和影的关系”  4.编写小猫影子脚本  当按下掌控板A键时，启动程序， OLED 清屏”这个指令将屏幕清空，清除Online Mode， 显示：【LabPlus】光与影，实时显示光线值， 小猫影子的大小通过映射光线值大小改变影子的大小 同时，发出控制太阳大小广播1 5.编写太阳脚本 当收到广播1，太阳的大小通过映射光线值大小改变太阳的大小  这样，模拟光和影关系的程序就完成了，快来动手操作，体验一下改变光线强弱就可以控制影子大小变化的乐趣吧。  |
