掌控板 MQTT 初体验(一) -- 发布

一、MQTT  简介

MQTT（Message Queue Telemetry Transport）,遥测传输协议，提供订阅/发布模式，更为简约、轻量，易于使用，针对受限环境（带宽低、网络延迟高、网络通信不稳定），可以简单概括为物联网打造。
MQTT是一种基于发布 - 订阅的“轻量级”消息传递协议，用于在TCP / IP协议之上使用，它适用于需要“小代码占用”或网络带宽有限的远程位置的连接。 能实现一对多通信（人们称之为发布或订阅型）的协议。它由3 种功能构成，分别是中介（broker）、发布者（publisher）和订阅者（subscriber）

<center><i>broker、publisher、subscriber<i></center>

MQTT原理转载至 [图解物联网 / 日本NTT DATA集团等著；丁灵译. --北京：人民邮电出版社， 2017.4]

二、准备工作

1. 搭建内容：

掌控板读取超声波模块的数据，通过主题发布数据到MQTT服务器。手机端利用 App -- IoT MQTT Panel 订阅主题，通过搭建的按钮显示数据

2. 接线示意图

3. 搭建材料：

• 发布端：掌控板x1、超声波传感器(HC-SR04 宽电压版)x1、扩展板(此处用的是喵家的IOBIT)x1、杜邦线若干。

• MQTT 服务端：自行搭建，此处用的是腾讯云服务器上搭建的 EMQX Broker (https://docs.emqx.net/broker/latest/cn/)。

• 订阅端：手机端安装 App -- IoT MQTT 面板 (IoT MQTT Panel)



三、搭建程序

1. 发布端：

2. 订阅端：

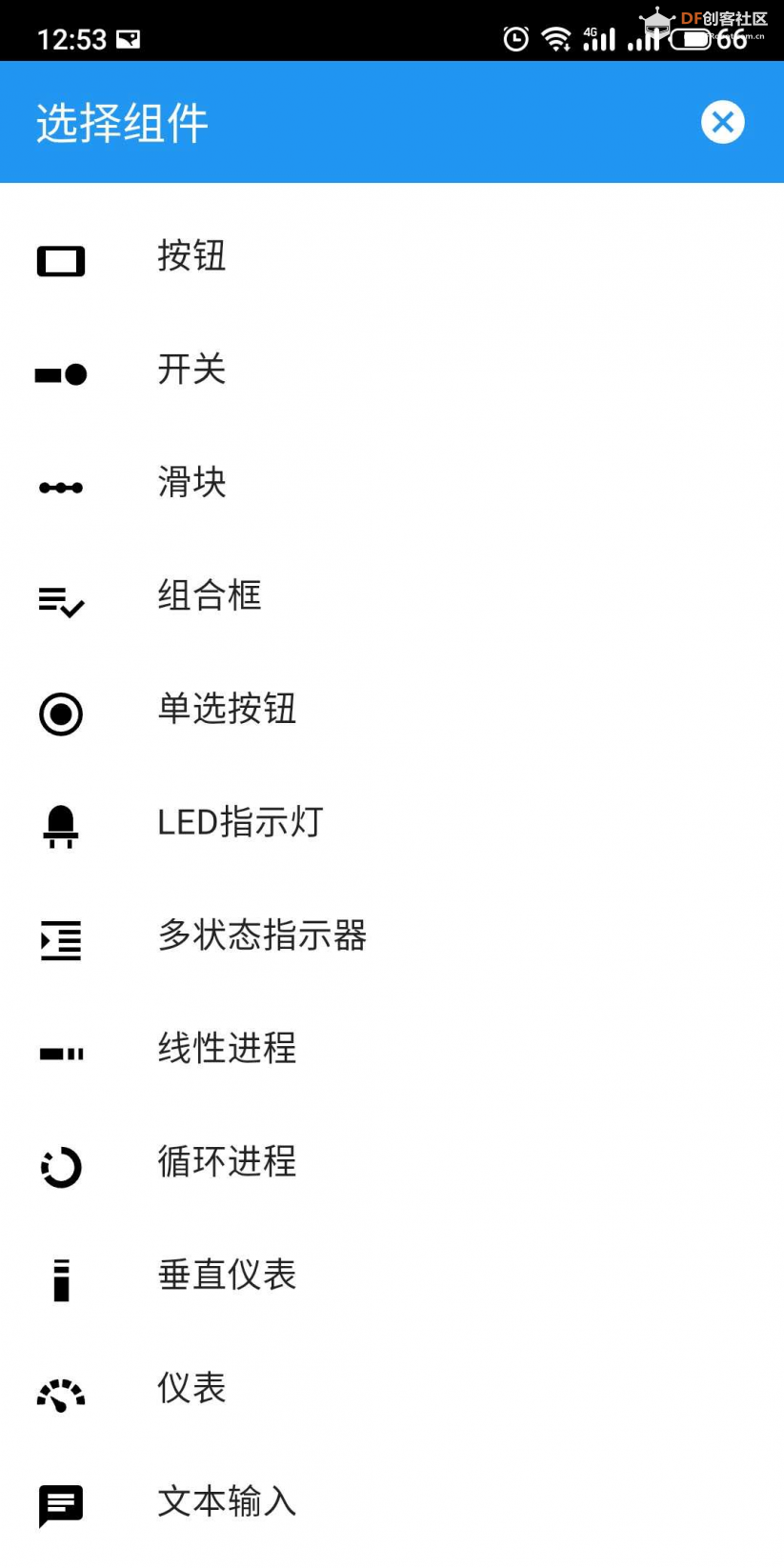

• 创建按钮

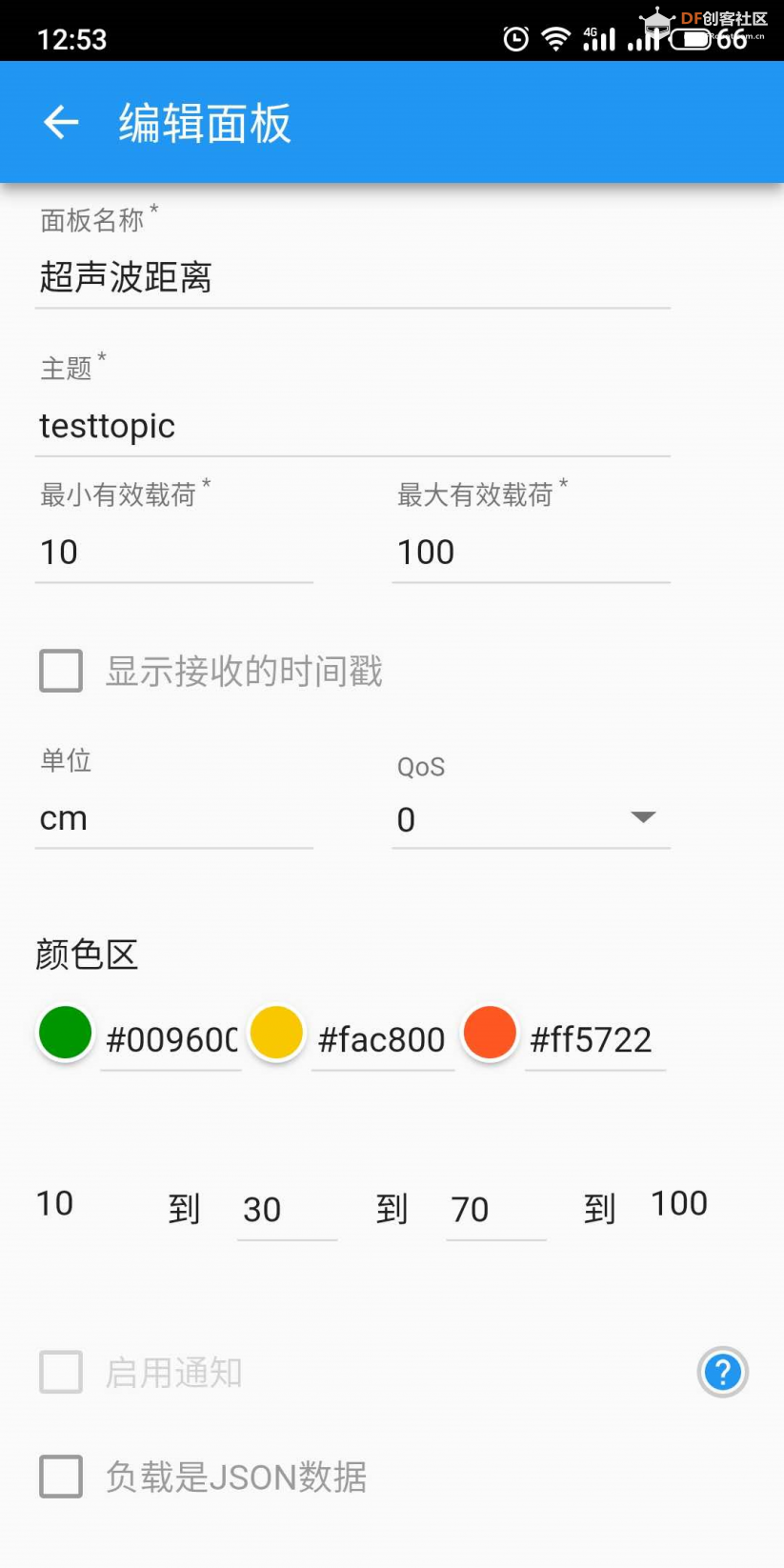

• 编辑按钮

四、运行后效果

1. 掌控板连接超声波模块

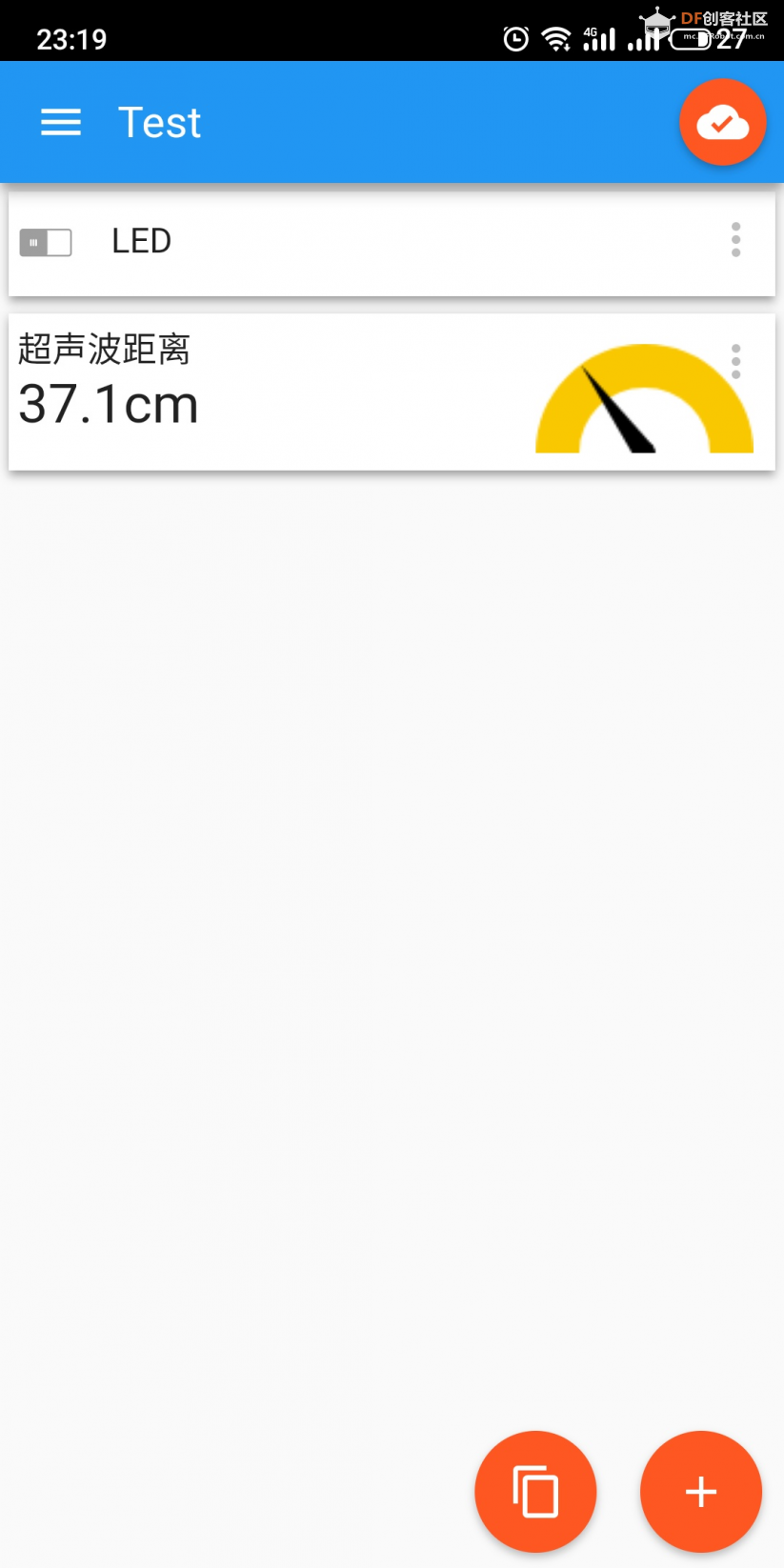

2. 手机端 App 显示效果

五、总结

掌控板连接好 Wi-Fi ，把数据 超声波模块读数 发布到主题 testtopic。手机端 App -- IoT MQTT Panel 订阅主题 testtopic ，通过创建好的按钮实时显示。通过此次搭建，大致理解为什么说 MQTT 是一种基于发布 - 订阅的“轻量级”消息传递方式。
