动手实践：用树莓派4和TEA5767模块制作无线收音机 📻

本次分享项目为树莓派4+TEA5767模块的无线收音机。

特别感谢github的前辈们，附项目地址 https://github.com/LinuxCircle/tea5767

树莓派无线收音机图16

疯狂的双十一期间，淘到个有趣的模块TEA5767。

模块参数：
TEA5767是飞利浦公司生产的一款收音机芯片，很多手机，MP3、MP4里的收音机功能都是用它实现的。
高灵敏、低噪声高频放大器，
收音频率：87.6MHz~108MHz
LC 调谐振荡器使成本更低，RF AGC 电路
内置调频中频选择，I2C 总线控制
内置FM 立体声解调器，PLL 合成调谐解码器
两个可编程端口，软静音，SNC（立体声噪声消除）
自适应立体声解码，自动搜索功能
等待模式，需要一个7.6MHz晶体
40 脚LQFP 封装

焊工水平不行，所以直接买了焊接好的模块

一、硬件准备
树莓派*1
收音机模块*1
小音箱*1
杜邦线4根

1.收音机模块连接树莓派的5V，GND,SDA,SCL口
树莓派无线收音机图13

2.收音机模块连接天线和音响

3.总体效果

二、前期准备，安装各种模块
1.安装i2c工具和smbus，并开启树莓派i2c接口
系统管理总线(SMBus)是一个两线接口。通过它，各设备之间以及设备与系统的其他部分之间可以互相通信。它基于I2C操作原理。SMBus为系统和电源管理相关的任务提供一条控制总线。一个系统利用SMBus可以和多个设备互传信息，而不需使用独立的控制线路。
系统管理总线(SMBus)标准涉及三类设备。从设备，接收或响应命令的设备。主设备，用来发布命令，产生时钟和终止发送的设备。主机，是一种专用的主设备，它提供与系统CPU的主接口。主机必须具有主-从机功能，并且必须支持SMBus通报协议。在一个系统里只允许有一个主机。

参考安装代码：

sudo apt install i2c-tools sudo apt-get install i2c-tools python-smbus

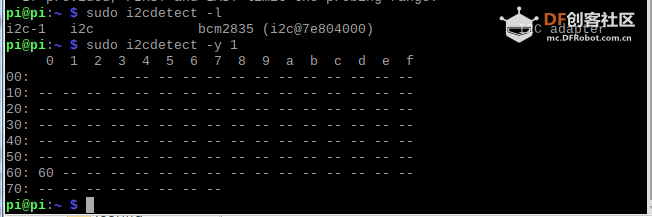

打开树莓派的I2C接口i2c-tools，查看i2c库是否安装好
代码：sudo i2cdetect -l

扫描、查看i2c地址：
代码：sudo i2cdetect -y
收音机模块的i2c总线地址是0x60
树莓派无线收音机图8

2.安装websockets和websocket-server模块

WebSocket是一种在单个TCP连接上进行全双工通信的协议。WebSocket通信协议于2011年被IETF定为标准RFC 6455，并由RFC7936补充规范。WebSocket API也被W3C定为标准。
WebSocket使得客户端和服务器之间的数据交换变得更加简单，允许服务端主动向客户端推送数据。在WebSocket API中，浏览器和服务器只需要完成一次握手，两者之间就直接可以创建持久性的连接，并进行双向数据传输。

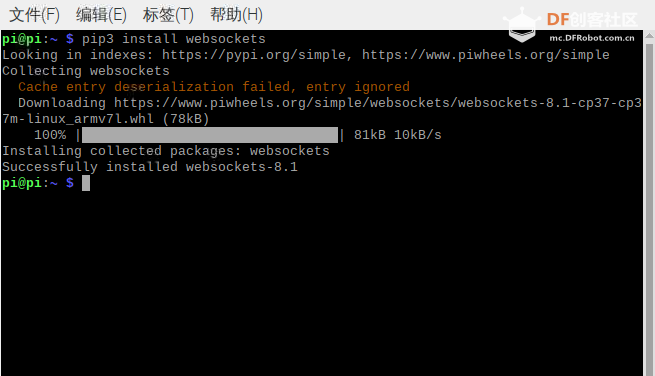

代码：pip3 install websockets
树莓派无线收音机图3

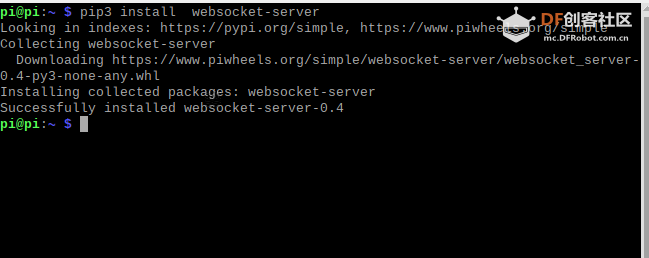

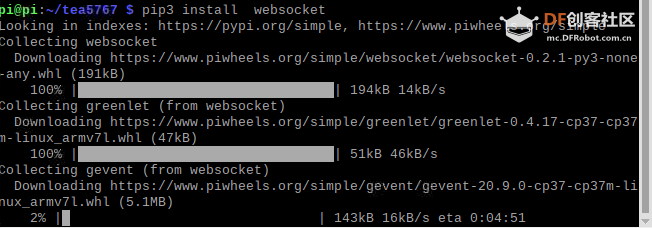

安装websocket-server
代码：pip3 install --user websocket-server
树莓派无线收音机图10

3.安装quick2wire库（quick2wire-gpio-admin和quick2wire-python-api）

quick2wire是树莓派上用于i2c通信的一个python库,可以方便的使用非root用户进行gpio引脚的读写操作。

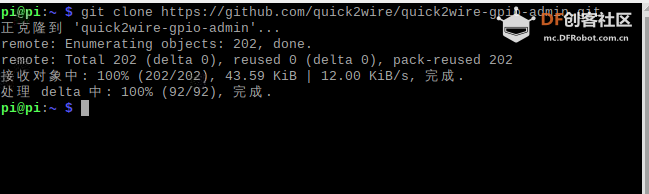

树莓派无线收音机图6

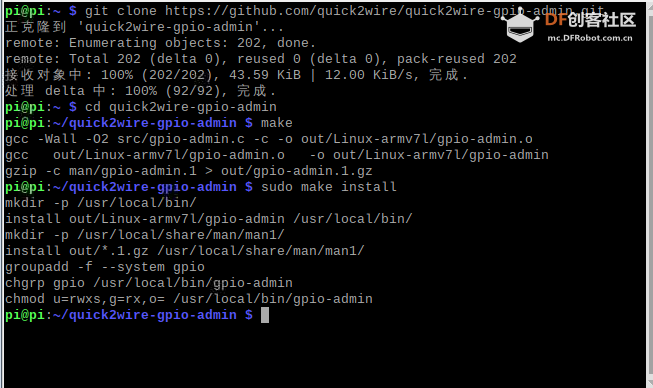

quick2wire-gpio-admin代码：
（wget速度慢，建议用后面的git clone安装）wget https://github.com/quick2wire/qu ... /archive/master.zip
git clone https://github.com/quick2wire/quick2wire-gpio-admin.git
cd quick2wire-gpio-admin
make
sudo make install
树莓派无线收音机图7

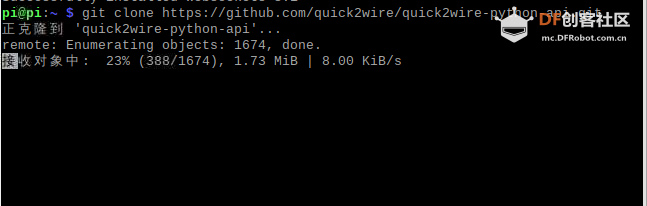

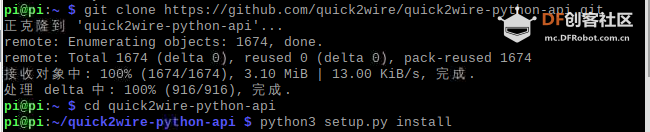

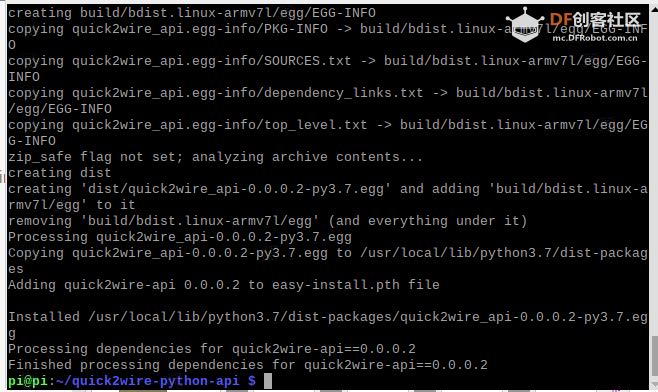

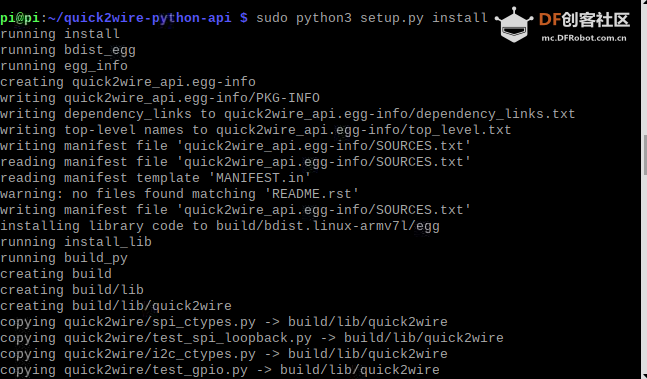

安装quick2wire-python-api
git clone https://github.com/quick2wire/quick2wire-python-api.git
cd quick2wire-python-api

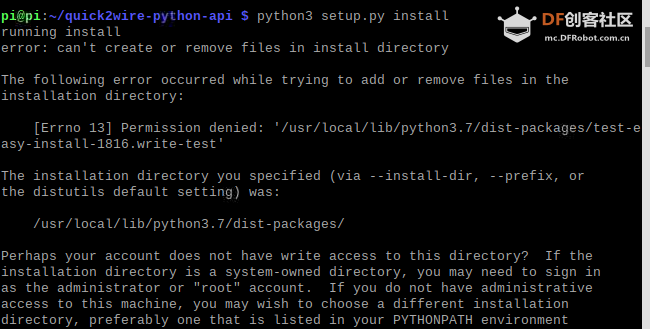

sudo python3 setup.py install (此处需注意sudo 否则会报错)
树莓派无线收音机图4
