用123D Design做个倒流壶

倒流壶是一种从底部注水的茶壶，运用了连通器原理。注满水后把茶壶倒过来，水并不会漏出。

下面我们一起来绘制这样一款桃子造型的倒流壶。

绘制截面

首先打开123D Design软件，切换到上视图后，选择【草图】中的【多线段】工具。

先点击任意位置确定草图平面，然后绘制一条长76mm的竖线。

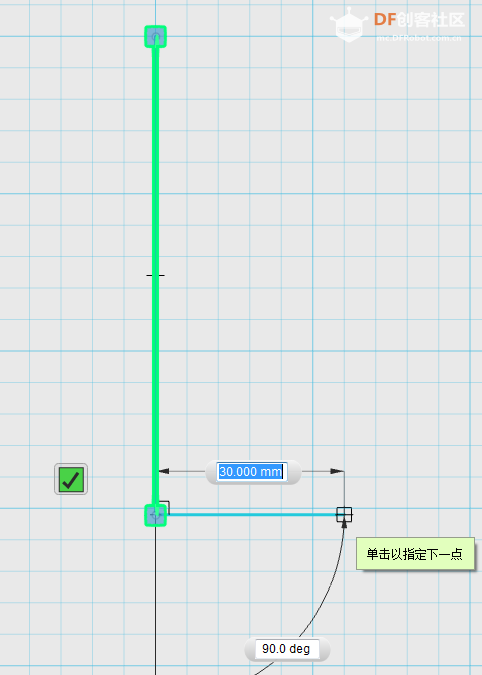

往右绘制30mm的横线。

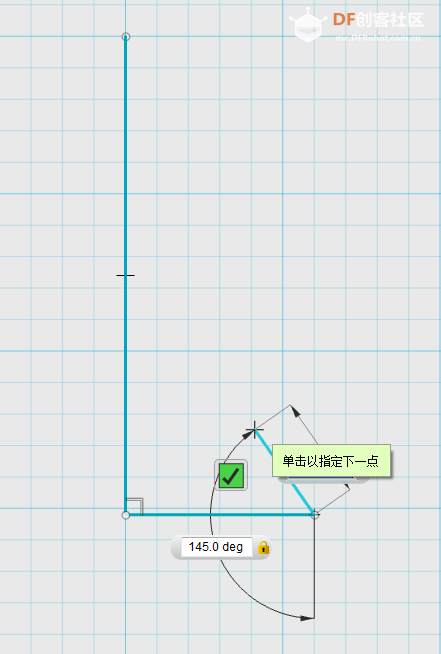

接着往左上角绘制一条斜线，作为茶壶底盘。结束直线部分绘制。

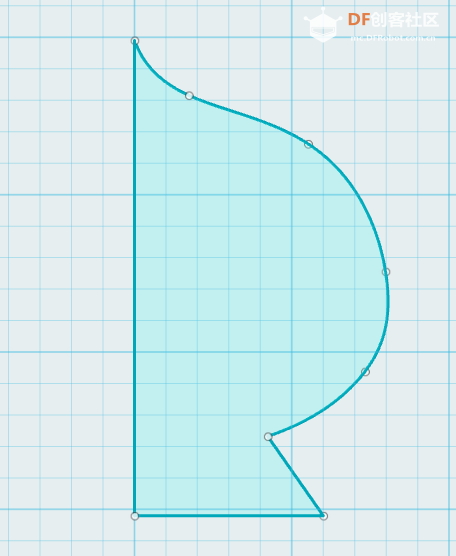

选择【草图】下方的【样条曲线】工具，点击上述草图所在的平面，绘制桃子的轮廓。

制作壶体

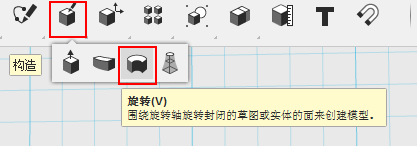

点击【构造】中的【旋转】工具。

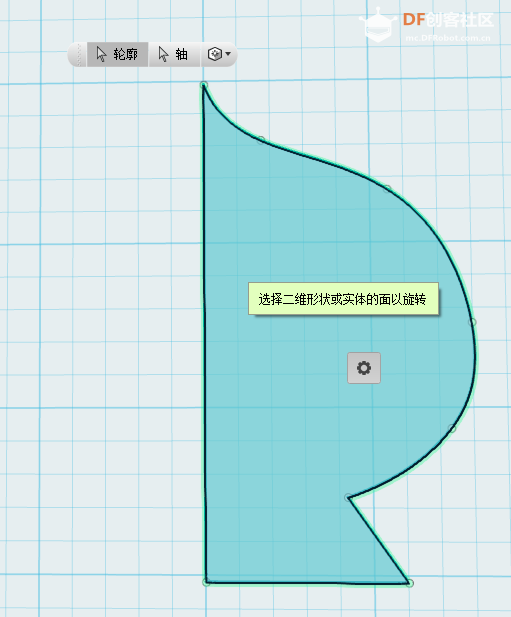

首先点选刚才绘制的草图作为旋转轮廓。

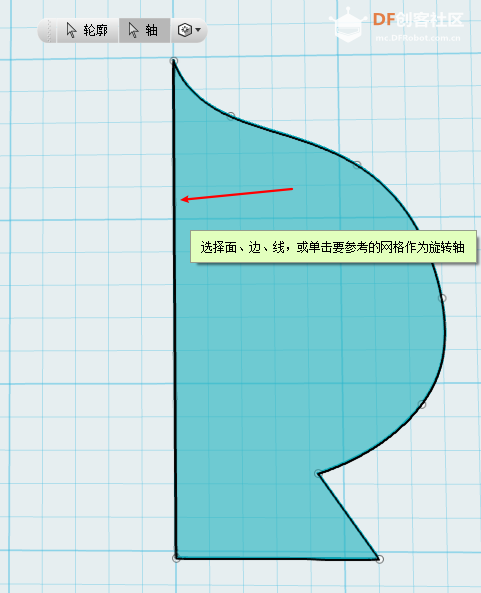

再点击左侧竖线作为旋转轴。

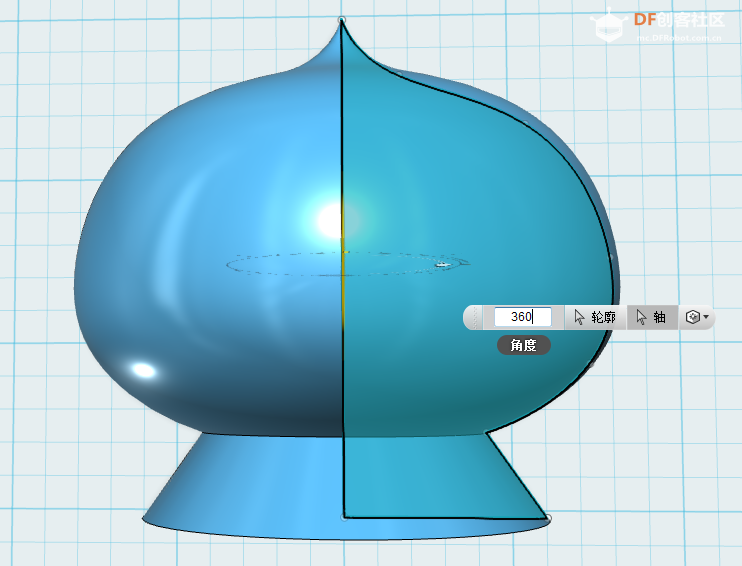

输入旋转角度为360，按回车确认。

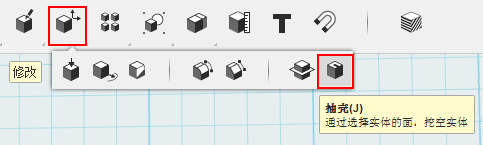

接下来选择【修改】下方的【抽壳】工具，将茶壶挖空。

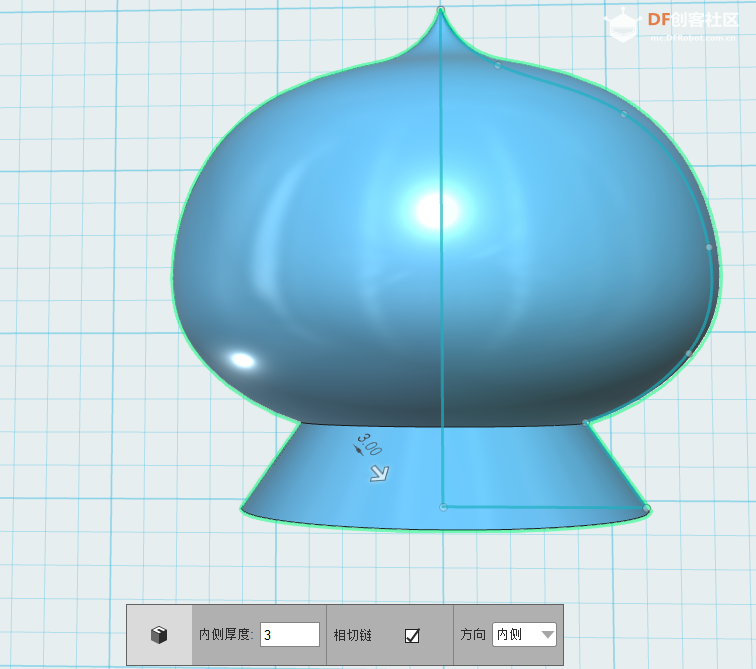

先点击茶壶主体，在下方的【内侧厚度】中输入茶壶厚度3mm，按回车确认。

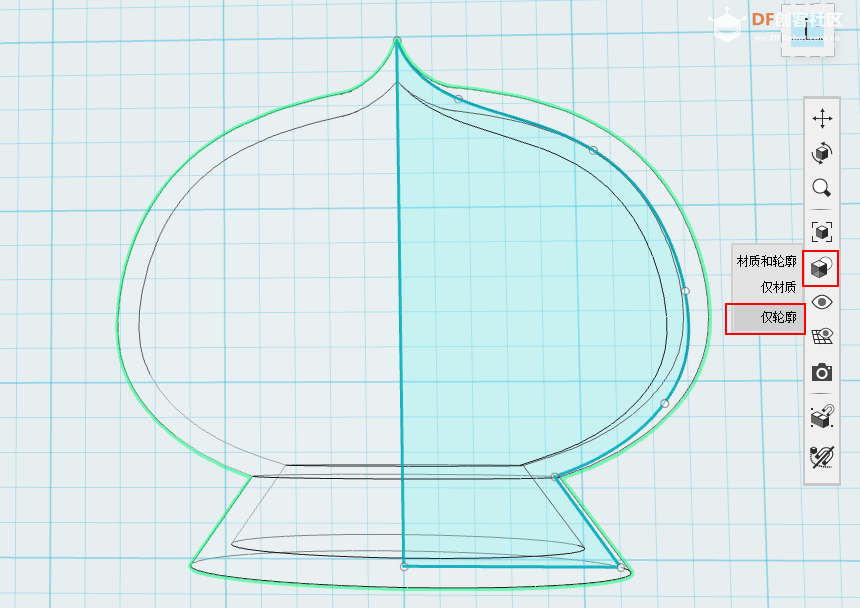

我们可以把视图切换为【仅轮廓】来查看茶壶是否被挖空。

制作壶嘴

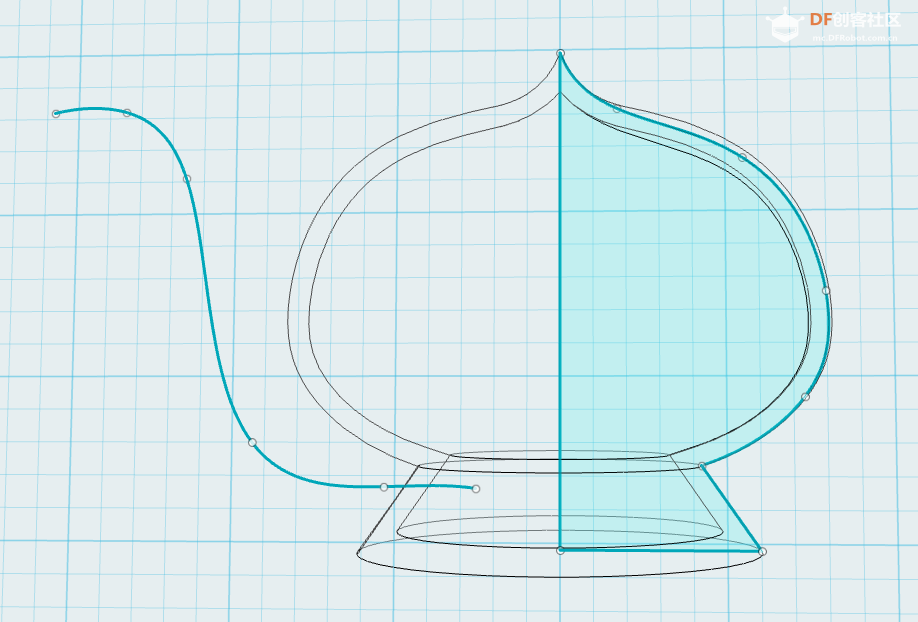

接下来绘制壶嘴的造型曲线。用【样条曲线】绘制路径。

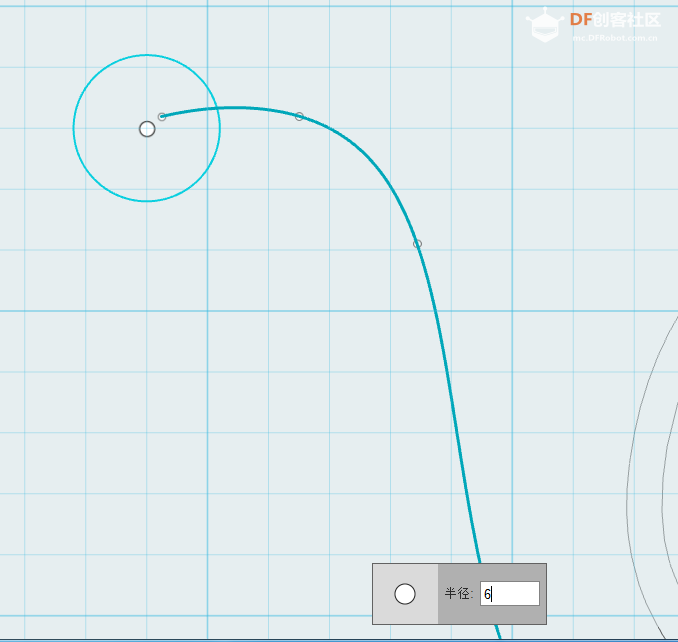

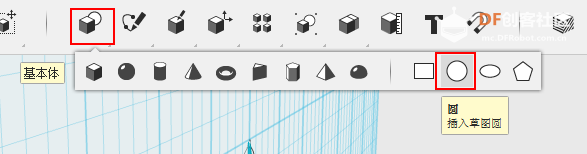

绘制好后选择【基本体】中的【圆】，在壶嘴的位置绘制一个半径为6的圆。

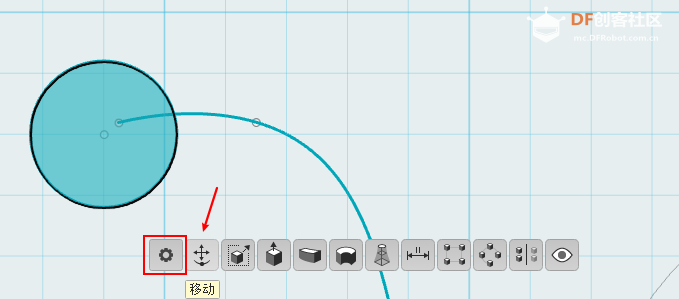

选择刚才绘制好的圆，点击旁边出现的齿轮图标，选择【移动】。

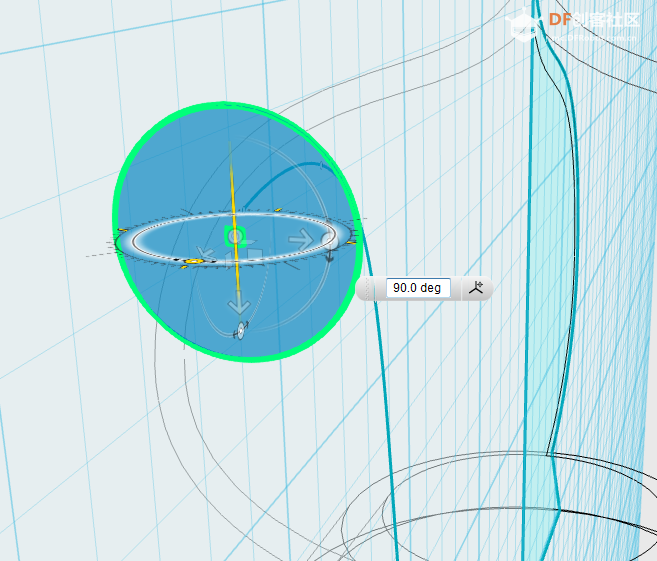

调整圆的位置，旋转为与草图平面垂直。

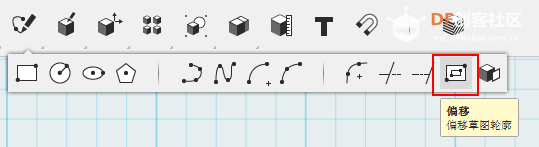

选择【草图】中的【偏移】工具，点击刚才绘制的圆，输入偏移距离为2，按确定完成同心圆的绘制。

找到【构造】下的【扫掠】工具。

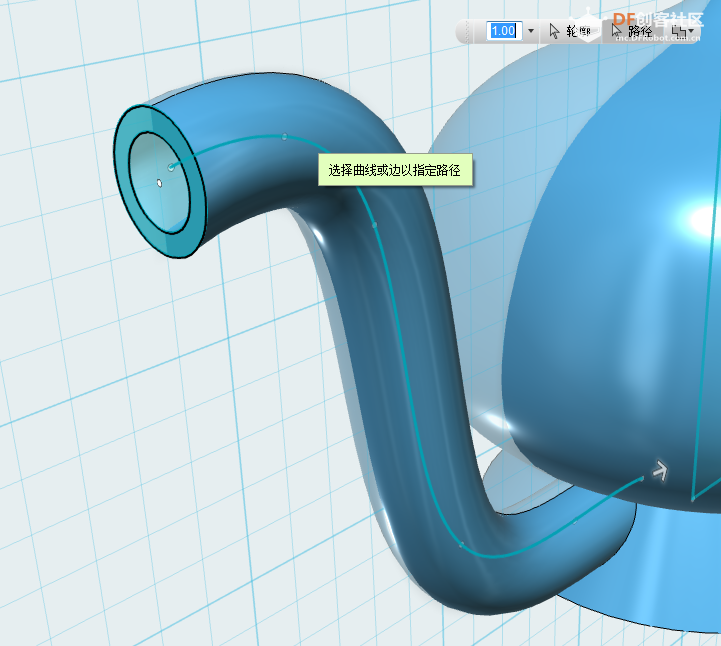

点击同心圆后选择之前绘制的壶嘴路径，按确定完成壶嘴的绘制。

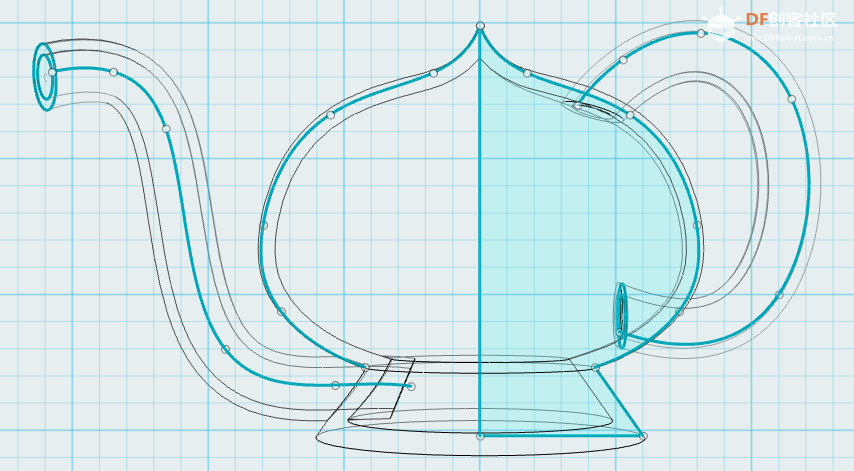

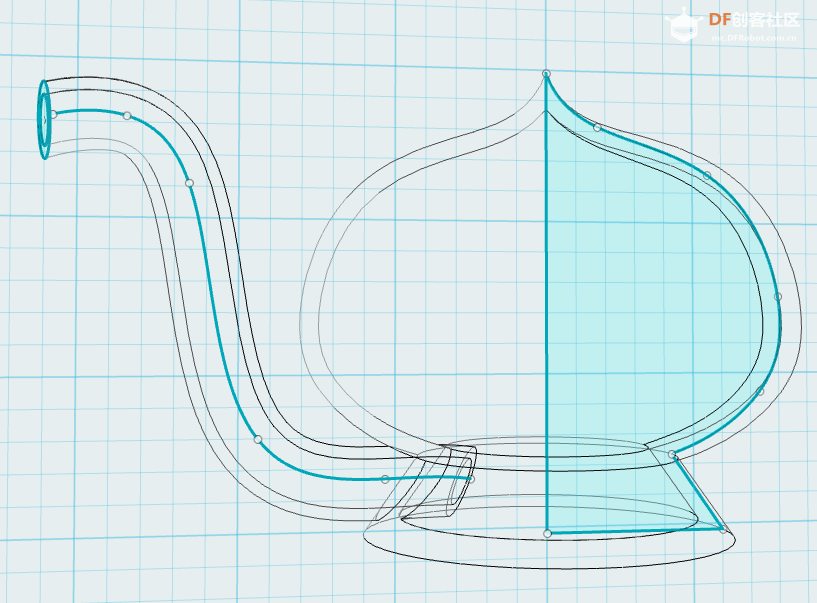

我们可以从轮廓图中看出壶嘴已经绘制成功。

制作壶把手

用同样的方法绘制壶把手。

制作注水管

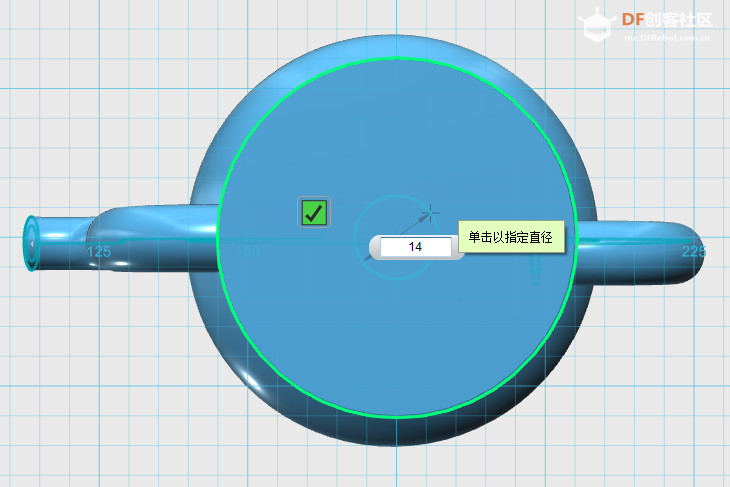

接下来绘制底部注水口和注水通道。切换到茶壶底部，绘制一个直径为14mm的圆。

用【偏移】工具绘制一个往内侧偏移2mm的同心圆。或者再绘制一个直径为12mm的圆。

选择【构造】下的【拉伸】工具。

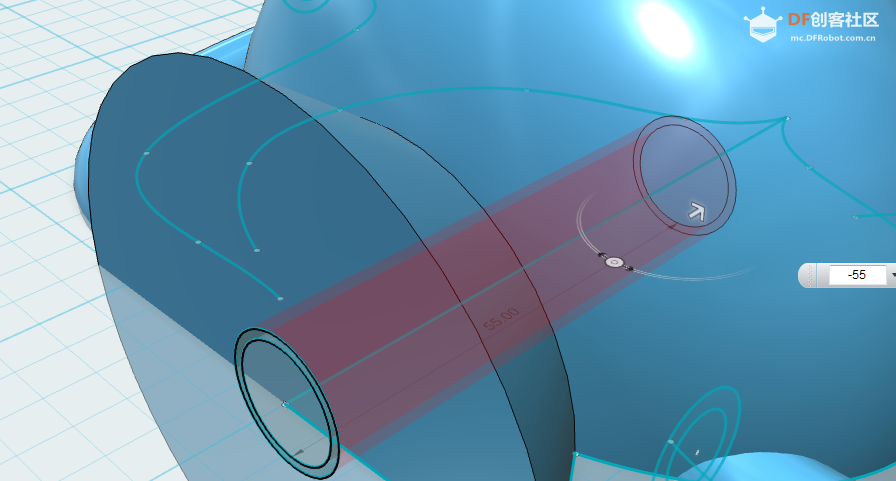

点击刚才绘制的同心圆，输入长度-55mm，按回车确认。

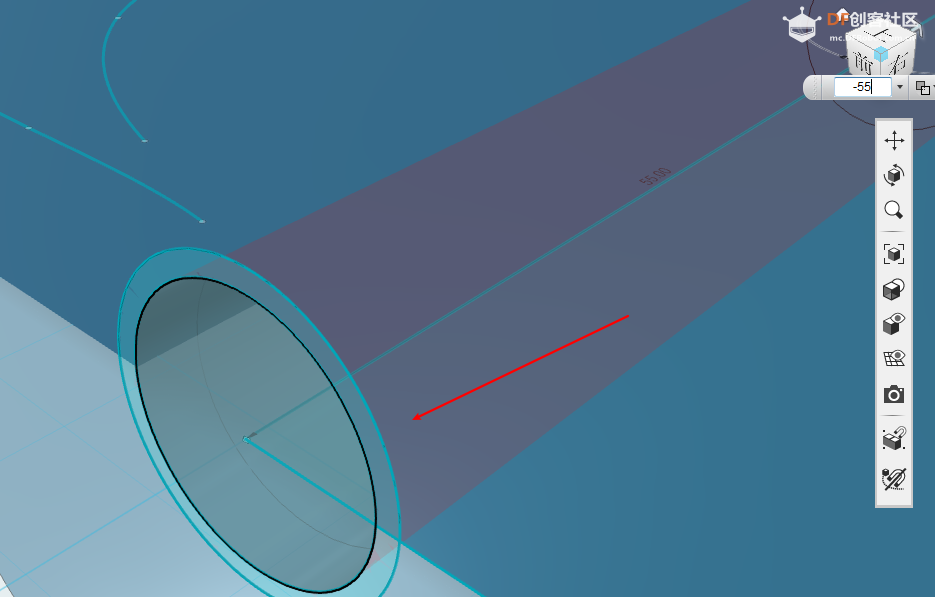

此时我们发现注水口封死了。再次用【拉伸】工具，点击注水口位置，同样输入长度-55mm，这次在旁边的按钮列表中选择【相减】，按回车确认。

这样我们就完成茶壶的绘制了。

有条件的还可以打印出来！

模型文件放在下面，有需要的可以下载打印哈~
