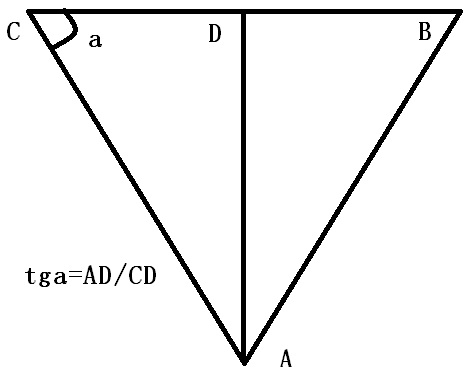

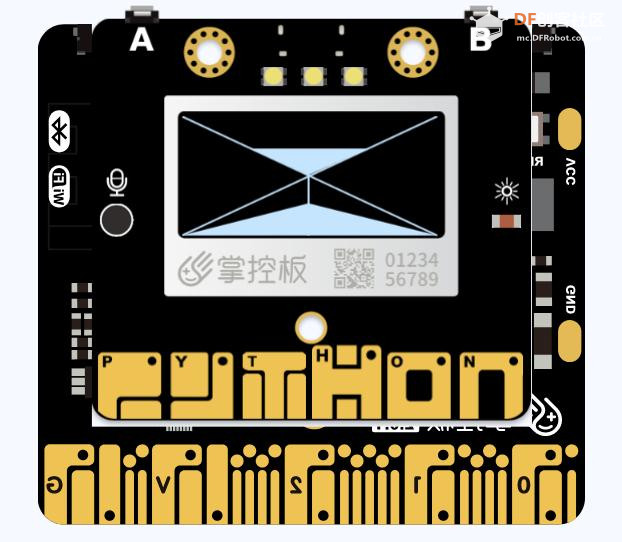

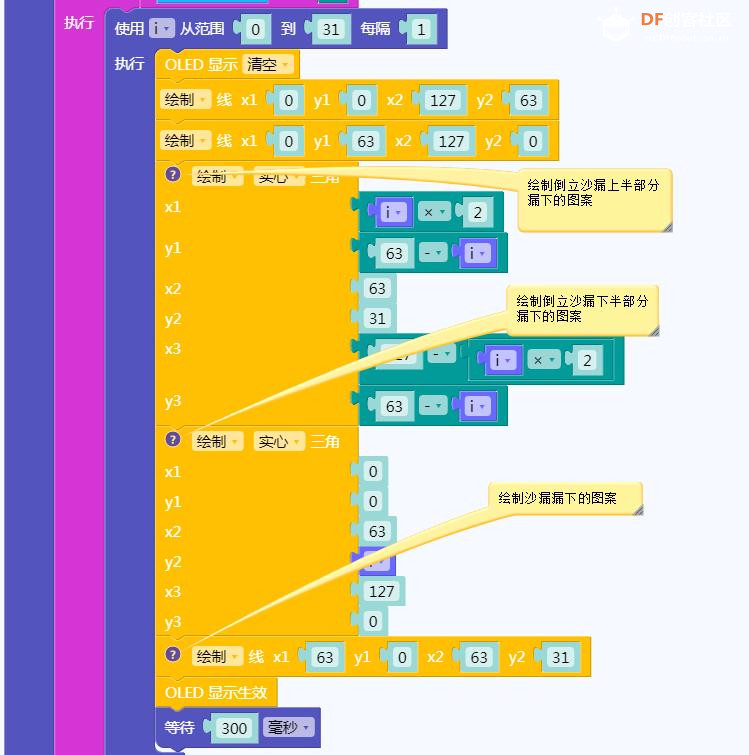

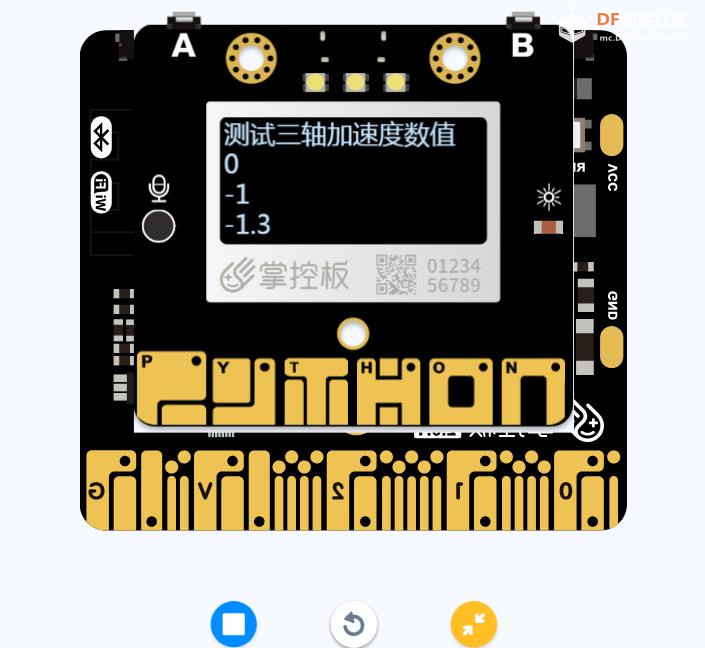

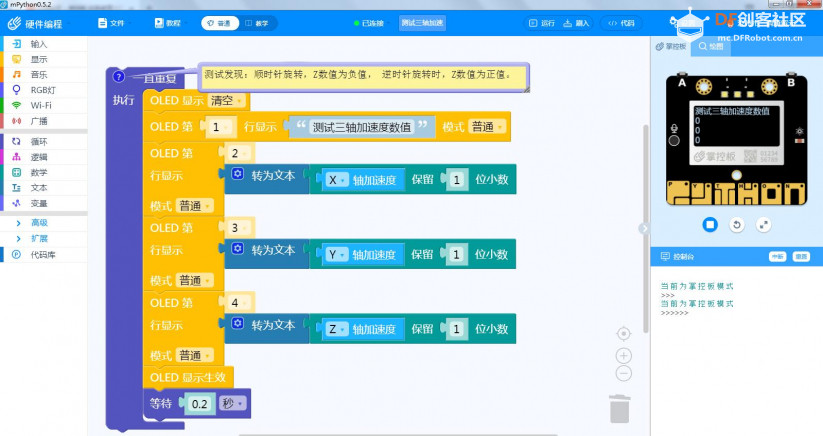

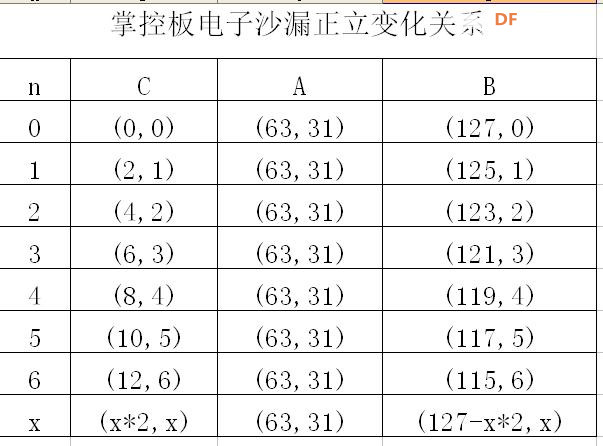

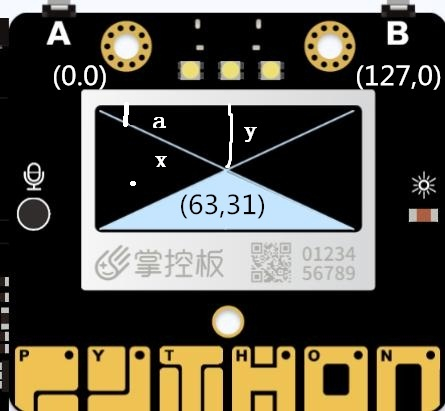

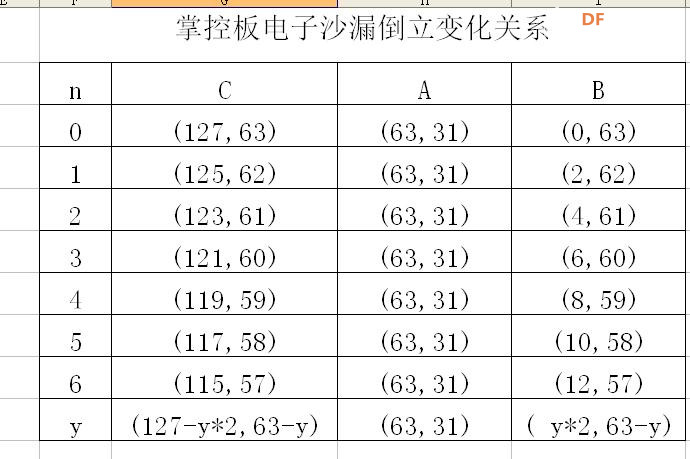

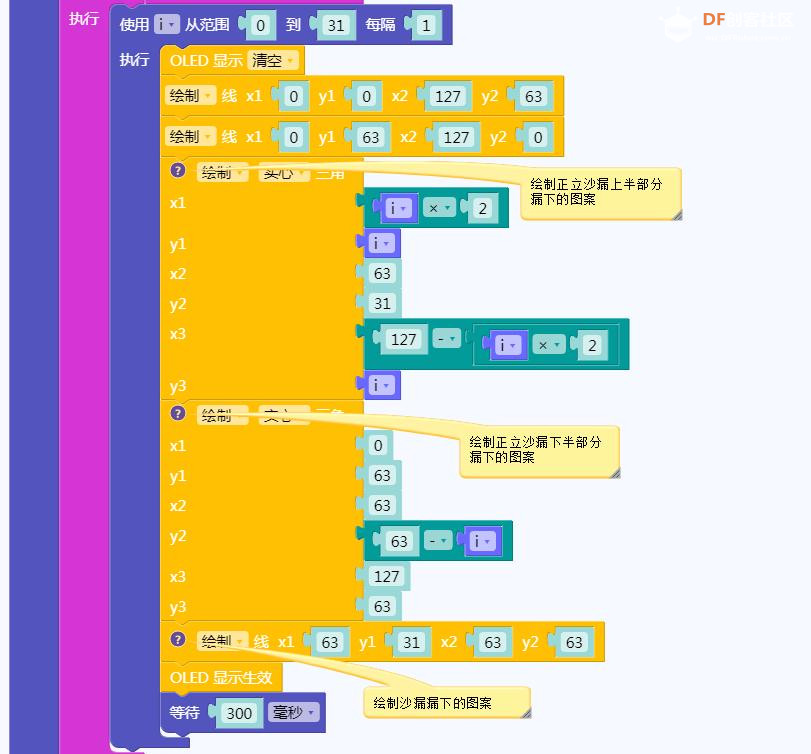

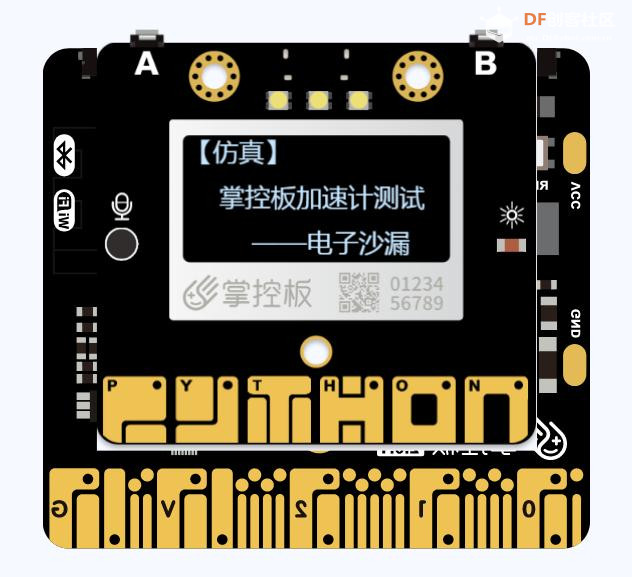

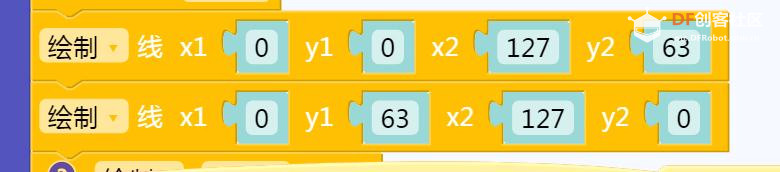

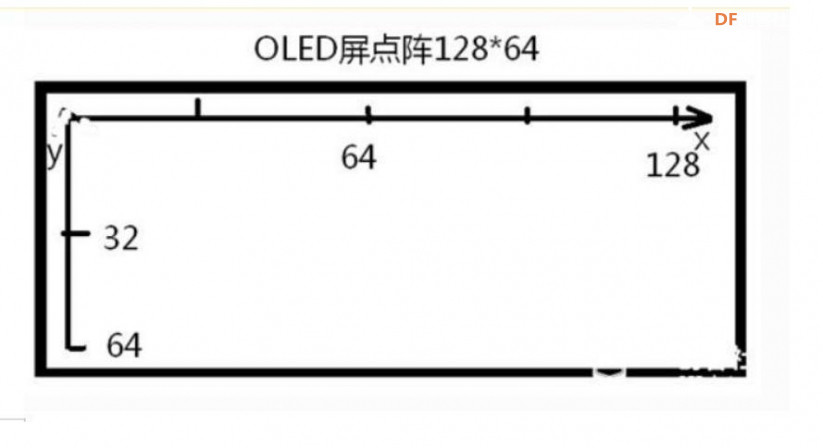

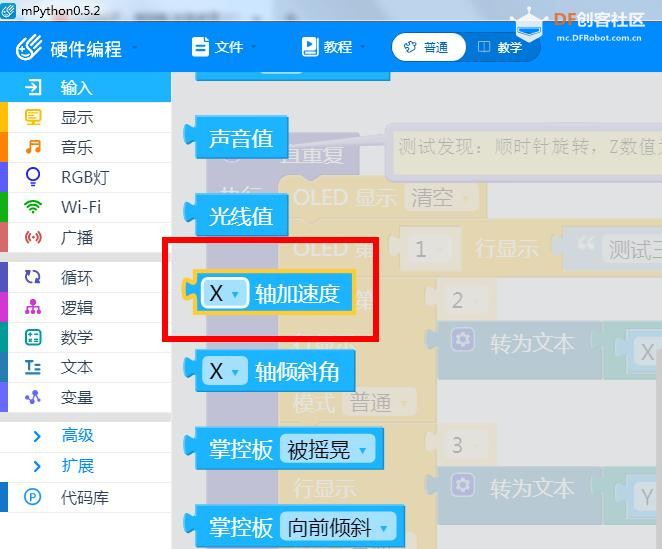

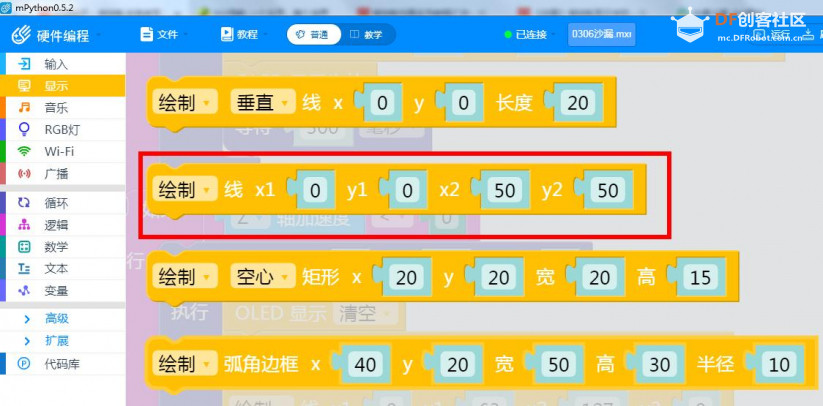

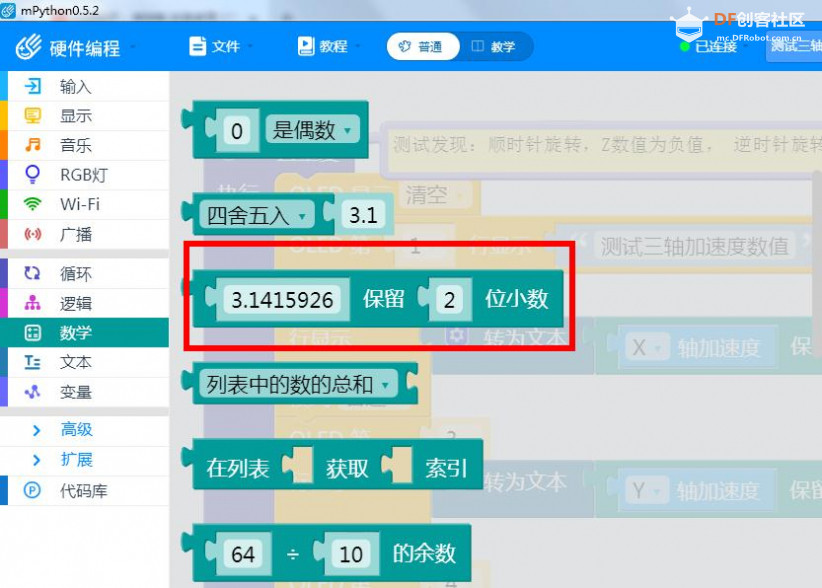

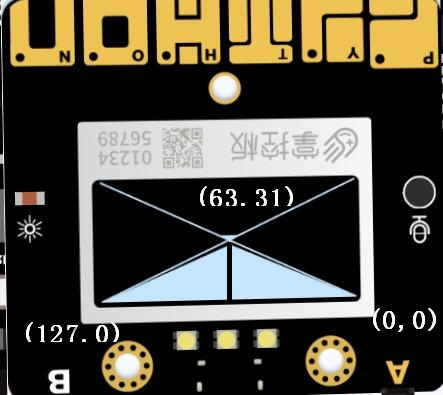

沙漏——沙钟，是一种测量时间的装置。 然而影响时间沙漏的精度包括填充物的多少、玻璃球内壁的曲线形状、颈部管道的宽度、填充物的类型和质量等因素。 今天利用mPython仿真功能，分享一个仿真掌控电子沙漏可以轻松解决这个问题。  1、学习OLED的基本知识 2、学会各种图案和图片的显示 3、理解数学中一个角的正切值对应的关系  二、学一学 1、OLED屏 OLED屏幕的分辨率是 128*64，显示分辨率就是屏幕上显示的像素个数 一个汉字占用12*16个像素，一个英文占用8*16个像素 按照这个屏幕分辨率，长度是128，,128/12=10.75，也就是一排最多显示10个汉字 高度是64,64/16=4，也就是最多显示4排，总共40个汉字。 按照这个逻辑，因此最多可以显示4排英文，共64 个字母。  正切值是指是直角三角形中，某一锐角的对边与另一相邻直角边的比值。对于任意一个实数x，都对应着唯一的角，而这个角又对应着唯一确定的正切值tanx与它对应，按照这个对应法则建立的函数称为正切函数。 正切是tanα=b/a，一个角的正切值永远是不变的.  （1）输入块中，三轴加速度指令  （2）数学块中，三轴加速度数值保留一位小数  （3）测试三轴加速度数值脚本  测试发现： 1、顺时针旋转，Z数值为负值， 逆时针旋转时，Z数值为正值。 2、向前滑动鼠标，掌控板向前运动，X为负值，向后滑动鼠标，掌控板向后运动，X为正值 3、按左键向右旋转，掌控板向右运动，X为负值，按左键向左旋转，掌控板向左运动，X为正值  如何用掌控板制作一个电子沙漏？ 四、练一练 （一）绘制沙漏的对角线   （二）绘制沙漏正立时的动画 1.分析：  因为a的正切值 就是 32/64=0.5，整个大三角形是等腰三角形， 所以它的对角正切值也是0.5； 这样，当Y=1的时候，X就=2 这样我们就可以把所有的三角形三个顶点坐标推算出来        五、做一做： 设计一个与灯光结合电子沙漏的作品 六、视频回放 |
