你的硬件语音助理
2020-12-306164
精华项目
AI 快速预览详细
本文介绍了如何使用Arduino和HLK-V20模块搭建一个离线语音助手。该模块支持150个对话关键词，可以广泛应用于智能家居、智能小家电等场景。硬件清单包括DFRobot UNO Romeo、5mm LED灯、MIC、喇叭和HLK-V20模块。通过定义软串口和字符串来接收字符，并设置相关数字脚位为打开状态，可以实现对设备的语音控制。最终效果是通过语音命令控制智能家居设备，难度适中，适合初学者和STEM教育场景。
|

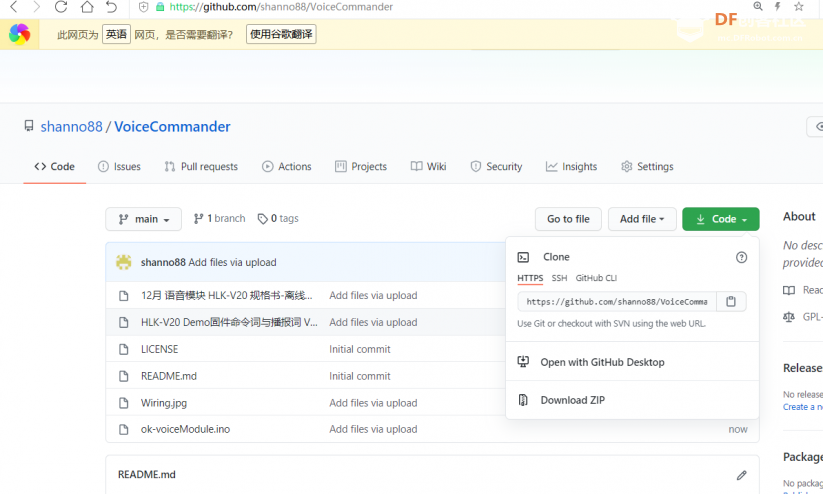

引言： 今天给大家介绍一个互动性强的Arduino语音助理，通过语音模块可以控制硬件，硬件控制上Alexa一样，官方称有150个对话关键词。这是一个纯离线控制场景语音识别模块，可广泛且快速的应用于智能家居、各类智能小家电、86盒、玩具、灯具、工业、医疗、物联网、汽车、安防与照明等需要语音操控的产品。  一、操作流程 1、给测试底板通电，模块开机启动后播报“欢迎使用海凌科语音模块” 2、使用默认的唤醒词唤醒，demo演示固件的命令词最多支持150条，一次唤醒可以多次交互 3、唤醒词支持5个：小科小科、小凌小凌、你好魔方、你好台灯、小海小海，唤醒回复语：我在 4、免唤醒的命令词(无需唤醒，说出命令词即可控制设备):打开灯光、关闭灯光 更多具体内容在github里  https://github.com/shanno88/VoiceCommander.git 第二步：硬件搭建

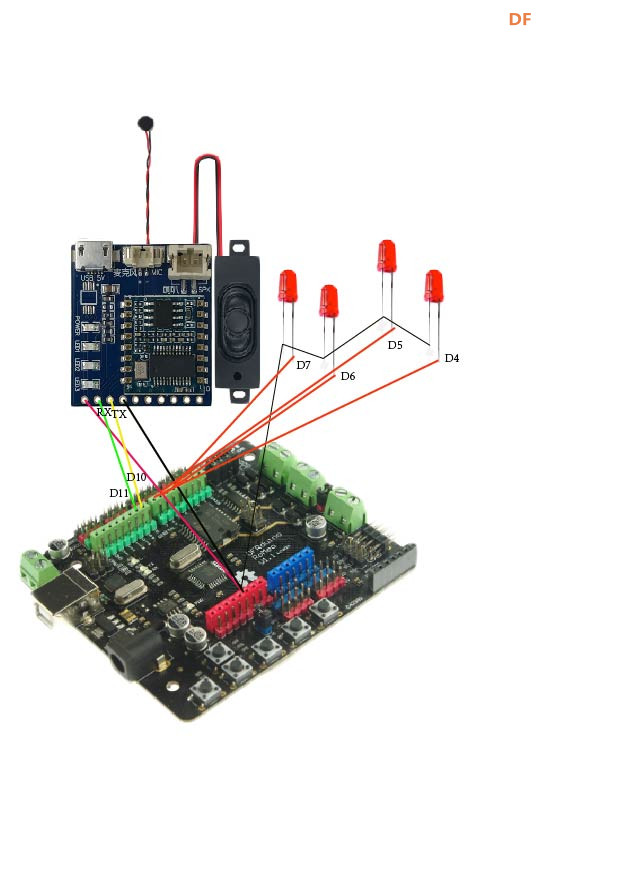

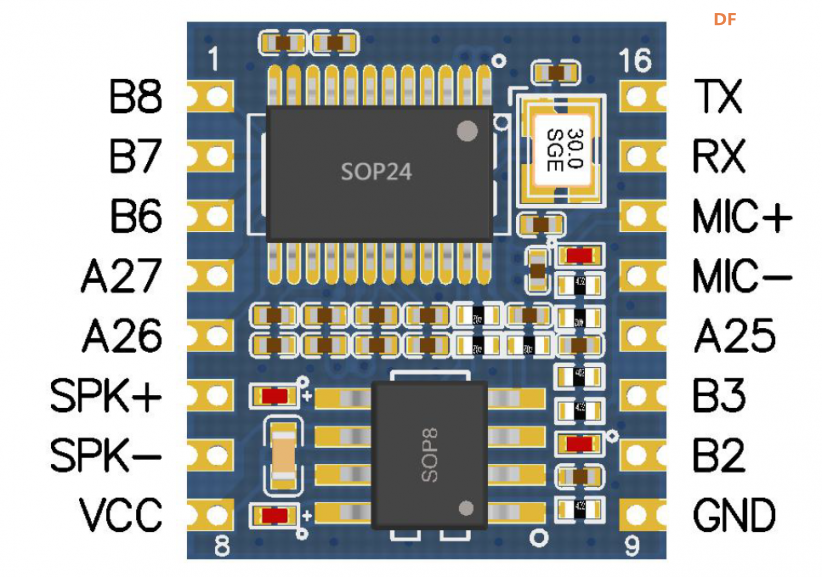

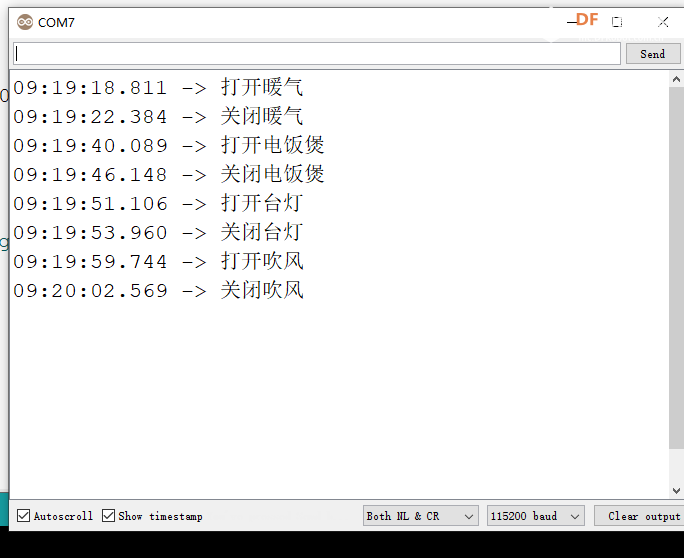

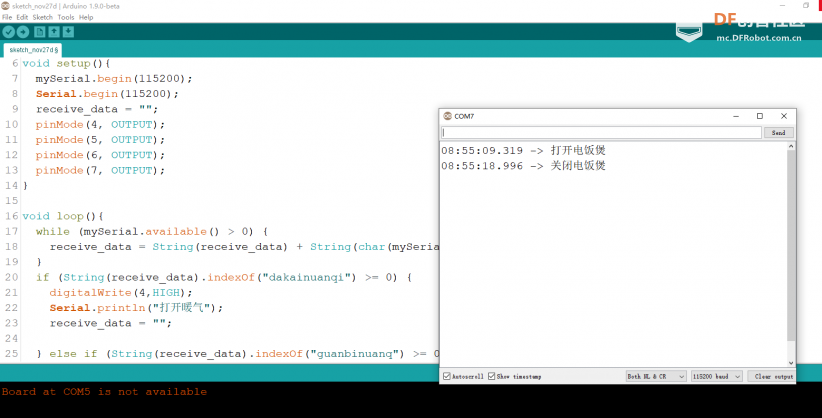

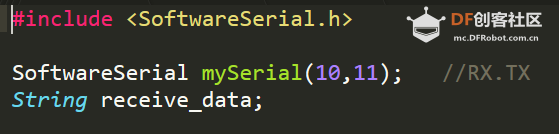

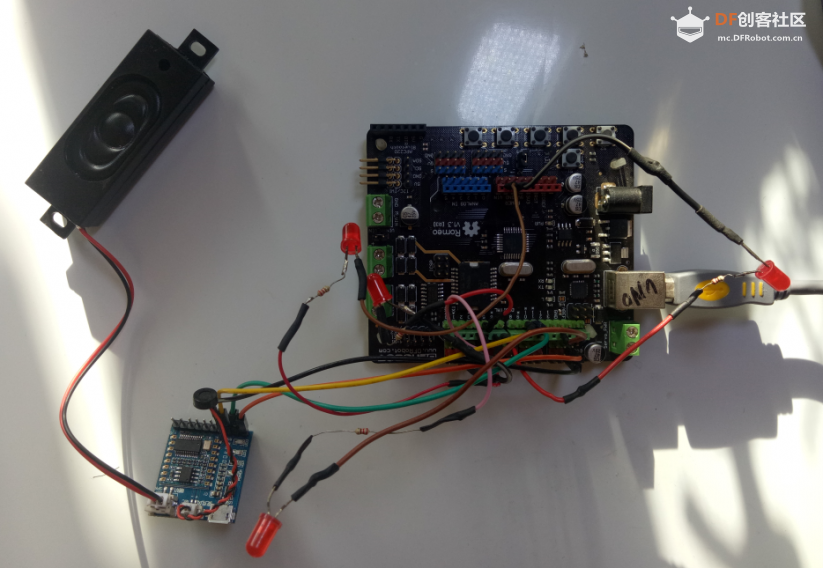

第三步：了解一下关键硬件的参数  HLK-V20模块的脚位 外围接口: ● 最多支持13 个GPIO ● 所有GPIO 均可配置为外部中断输入和唤醒源 ● 1 个标准SPI Master 接口，最高速率30MHz ● 1 个SPI Slave 接口最高速率30MHz ● 1 个全双工UART 最高速率3Mbps ● 1 个I2C 主/从控制器最高速率400kHz ● 2 个PWM 输出 ● 1 个12-bit SAR-ADC 最大450Khz 采样率 第四步： 发一些硬件的图片。让人有个直观的认识   代码烧录后，唤醒语音模块，模块的反应会显示在串口里  第五步：关键代码的介绍  定义软串口和字符串来接收字符  设置相关数字脚位为打开状态，可以根据需要设置更多，理论上UNO上可以设置10个功能开关，本案例用了4-7四个数字脚位  readString() 把串口字符读成字符串  myString.indexOf(string, from)这个命令可以理解为在一个字符串中定位另一个字符串，因为需要指定字符串和语音词。 第六步：连线图  第七步：总结 了解了基本功能后，就可以做一些有趣的项目了。 |
