小红盒变形记~开启二次元之门

1.准备镜子两块：一块是普通镜子，一块是特殊处理过的单面反射镜（可自制，也可某宝定制）；

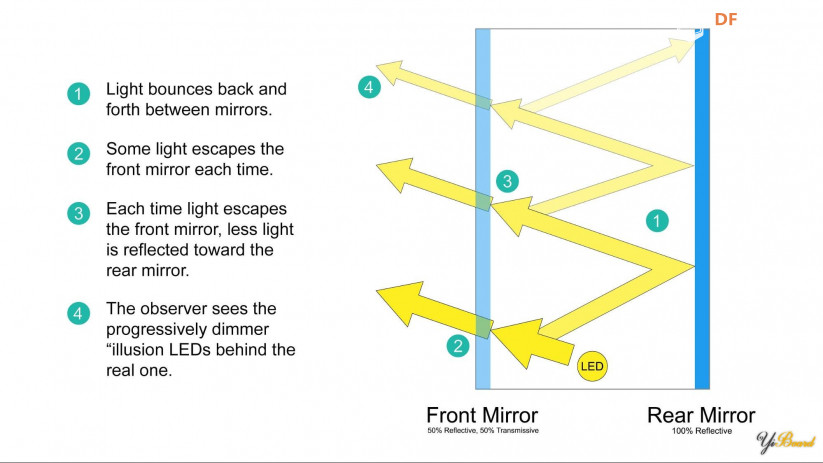

2.两个反射镜之间添加LED。少部分光穿过单向反射镜，大部分光无限地反射回来，每次都变得越来越暗。如此多次反复，将出现类似递归的LED灯带虚拟图像，就像深深地进入了镜子一样。这种似隧道般的幻象，给人强烈的视觉冲击力。

【项目功能】

手势传感器配合手势，控制二次元隧道。

【项目硬件】

1.3D打印镜子外壳一套

2.7CM*7CM镜子两片（普通镜子和单面反射镜各一个）

3.LED贴片灯带一段

4.Romeo 三合一Arduino兼容控制器 *1 https://www.dfrobot.com.cn/goods-54.html

5.PAJ7620U2 手势识别传感器 *1https://www.dfrobot.com.cn/goods-2677.html

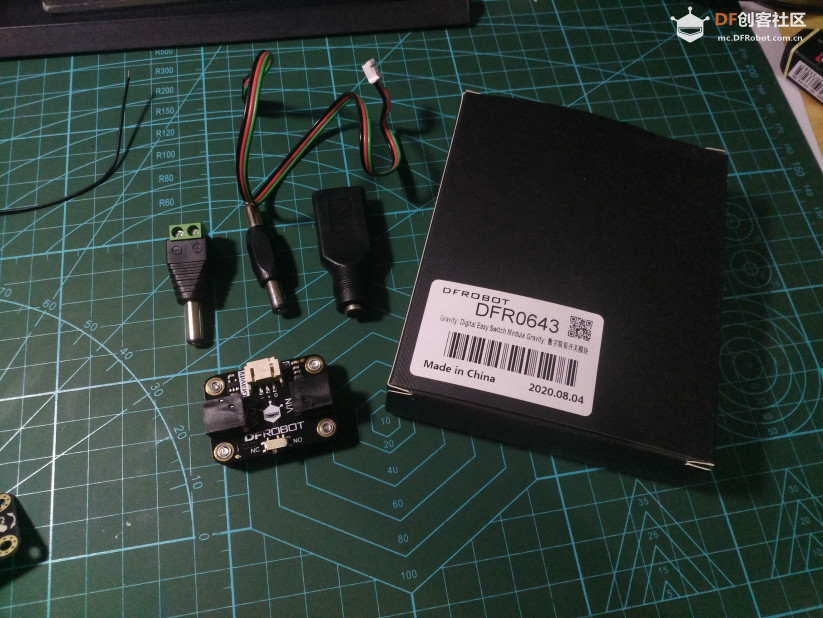

6.Gravity: 简易继电器模块（转换头一站式配齐） *1 https://www.dfrobot.com.cn/goods-2853.html

7.热熔胶枪 *1

8.电池盒*1

9.9V电池*1

10.DF万能的小红纸盒 *1

【制作过程】

一、设计、打印镜框外壳

1.登录www.tinkercad.com网站，-》三维设计-》新设计

简单方便

模型下载：

登录通过https://www.tinkercad.com/things/lizX5B5QP4W 或是文末附件均可。

二、制作双面镜

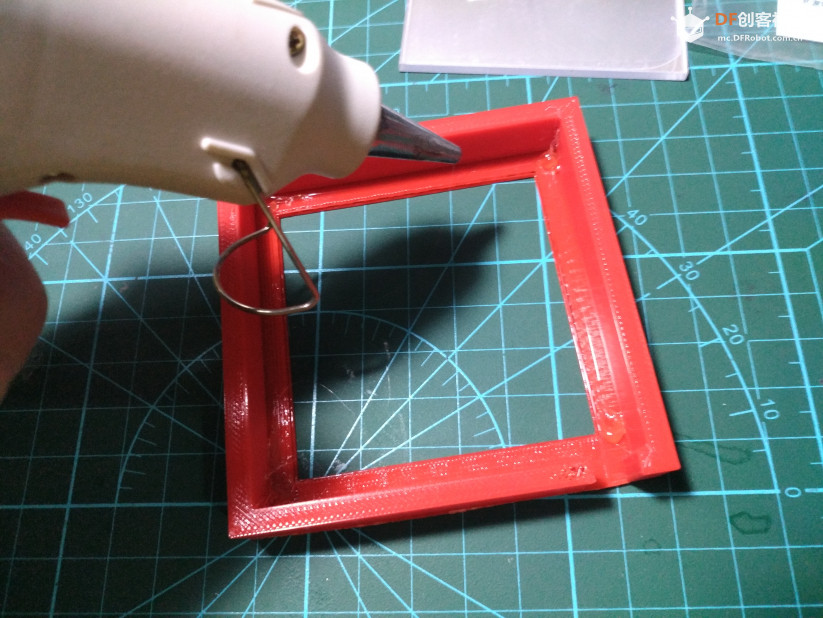

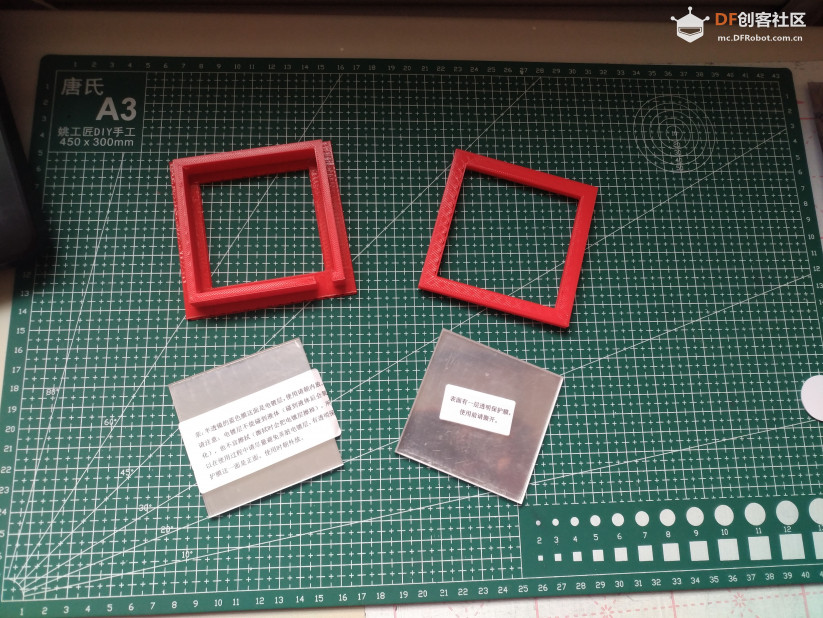

1.打印镜面外壳

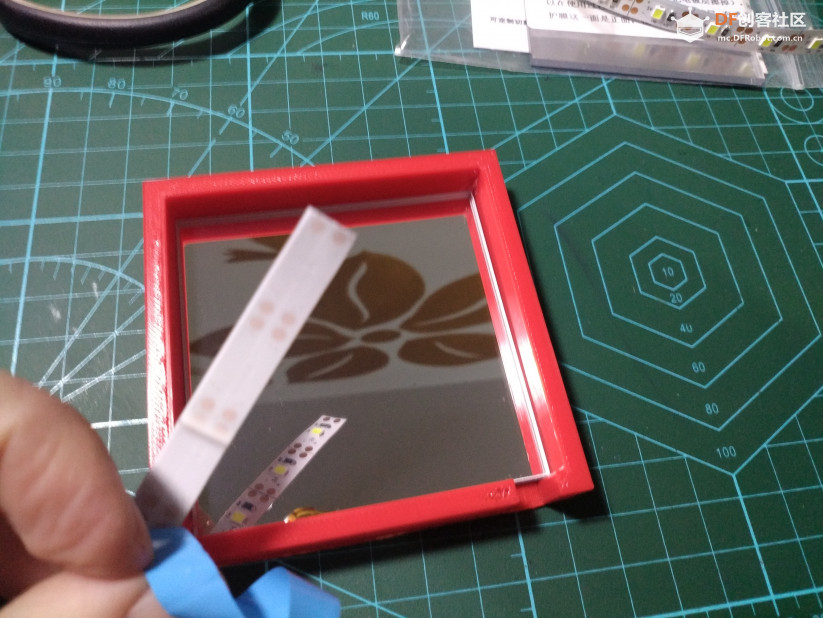

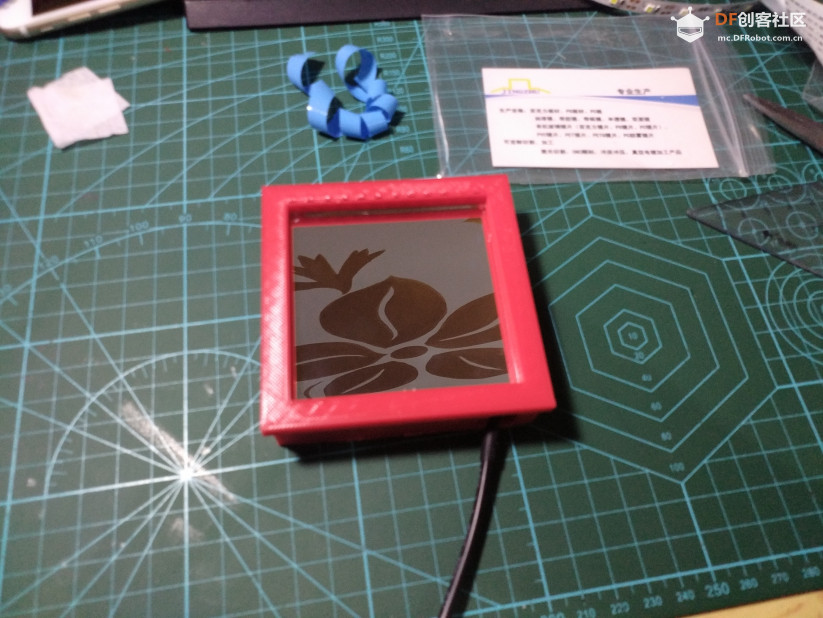

2.用剪刀剪切掉背面的多余部分，粘贴普通镜面

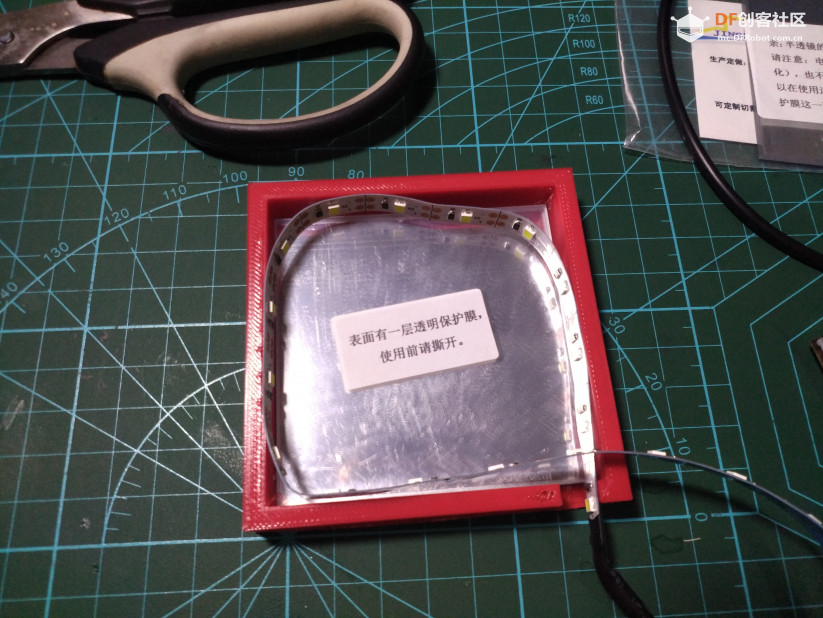

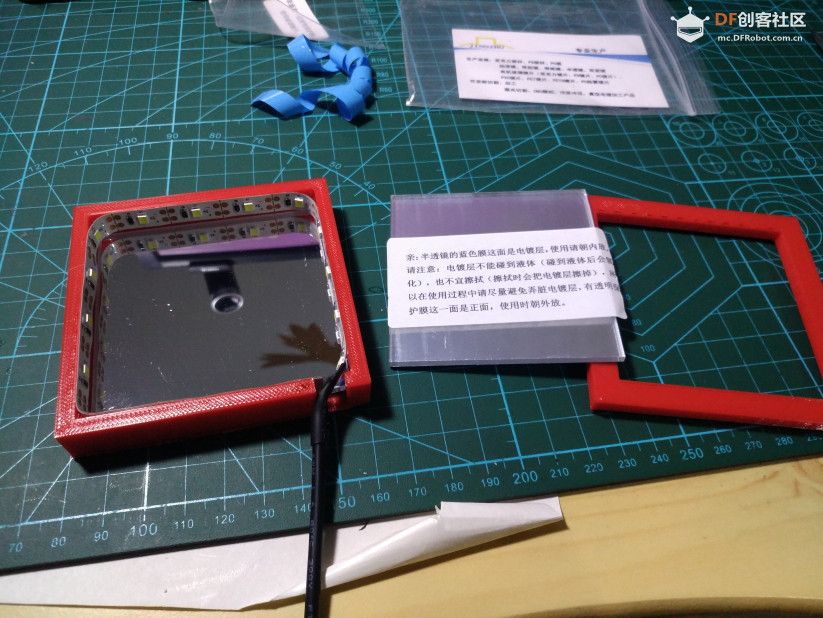

3.裁切掉多余的灯条，粘贴LED灯条（灯条自带背胶）

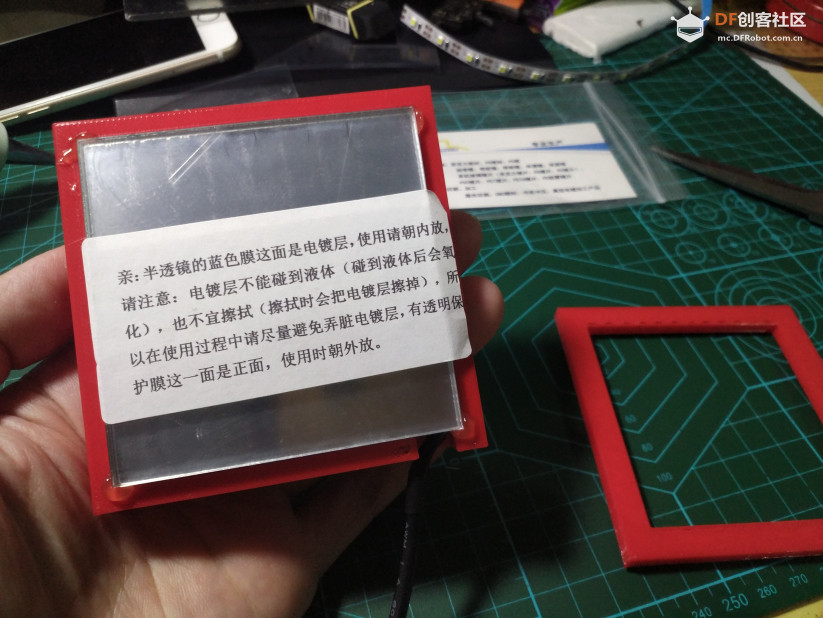

4.粘贴双面镜

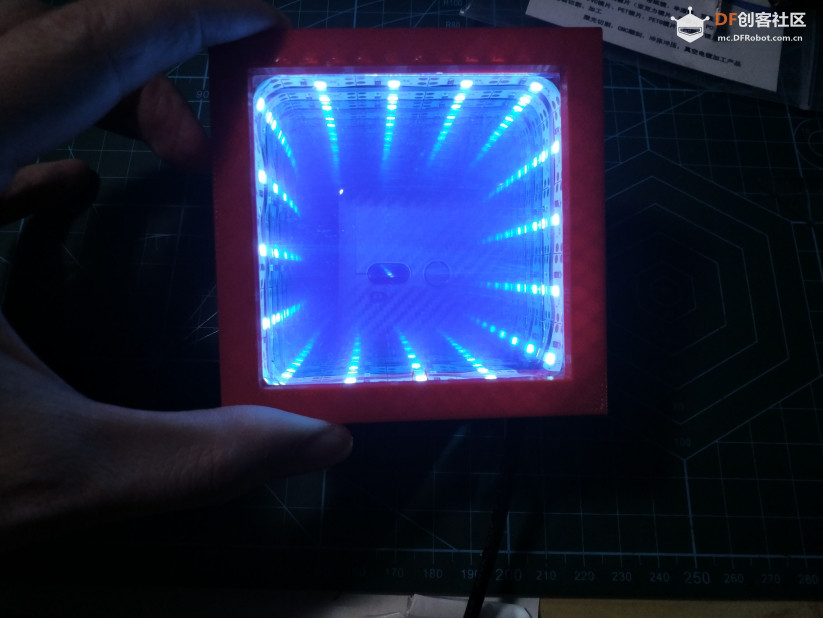

6.粘贴镜面前框部分，加点测试效果

三、程序部分

MIND+1.6.6

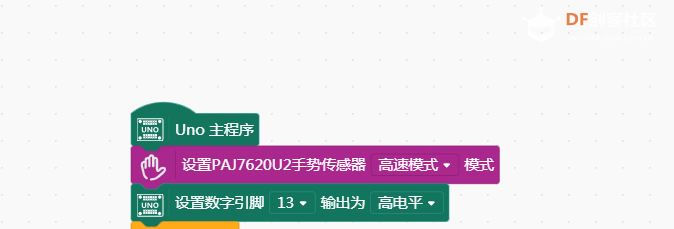

1.初始化手势控制模块，和简易数字开关

此处注意，13口输出高电平，灯带为关闭状态

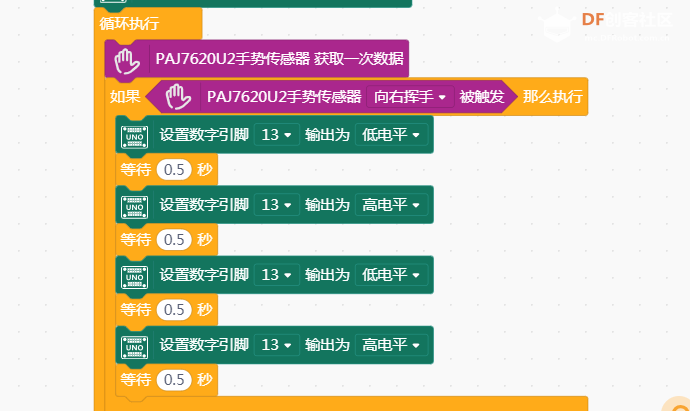

2.左、右挥手，隧道闪现特效

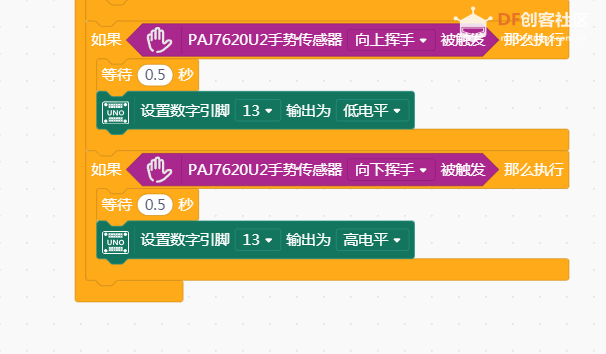

3.时光之门开关控制

四、电路部分

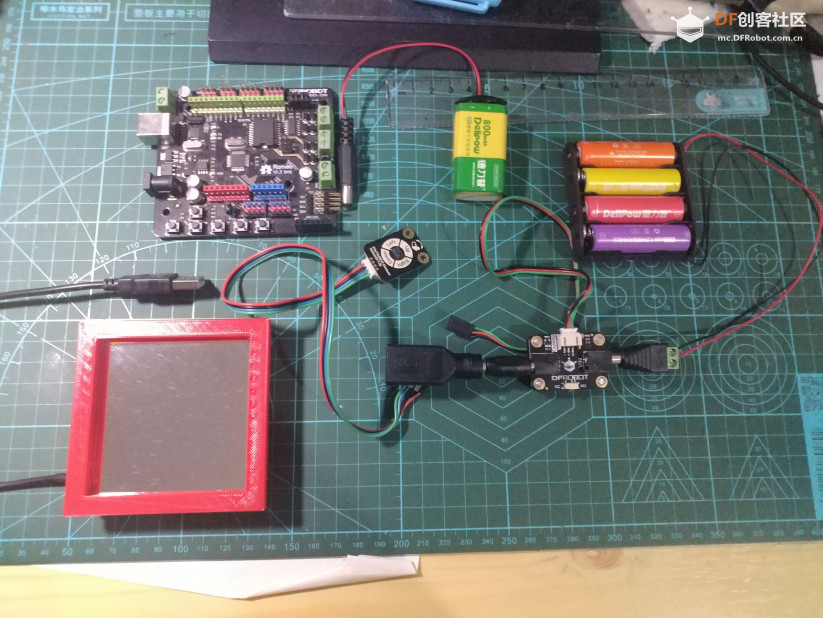

手势控制器连接主板的IIC口；主板13口连接数字简易开关模块；

数字简易开关输出口连接LED等，输入口连接；上传程序测试；

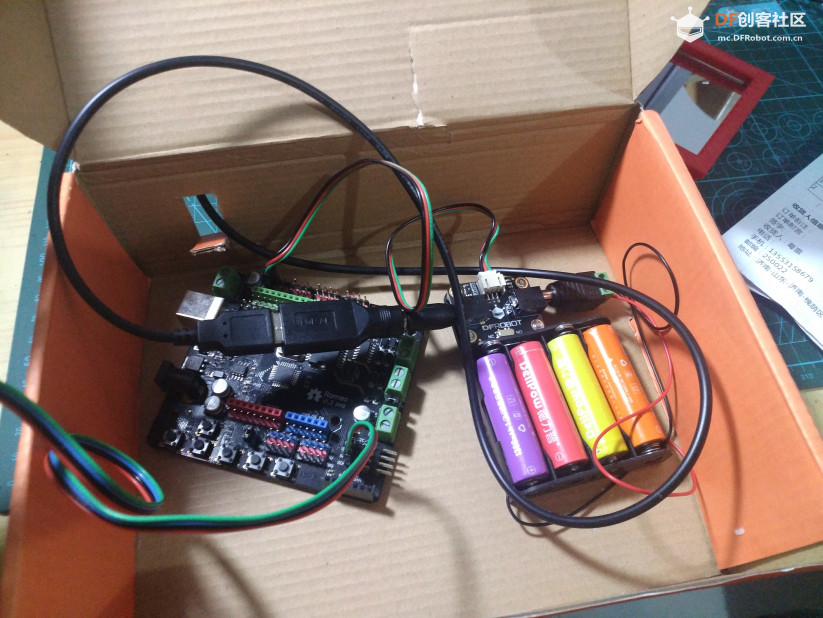

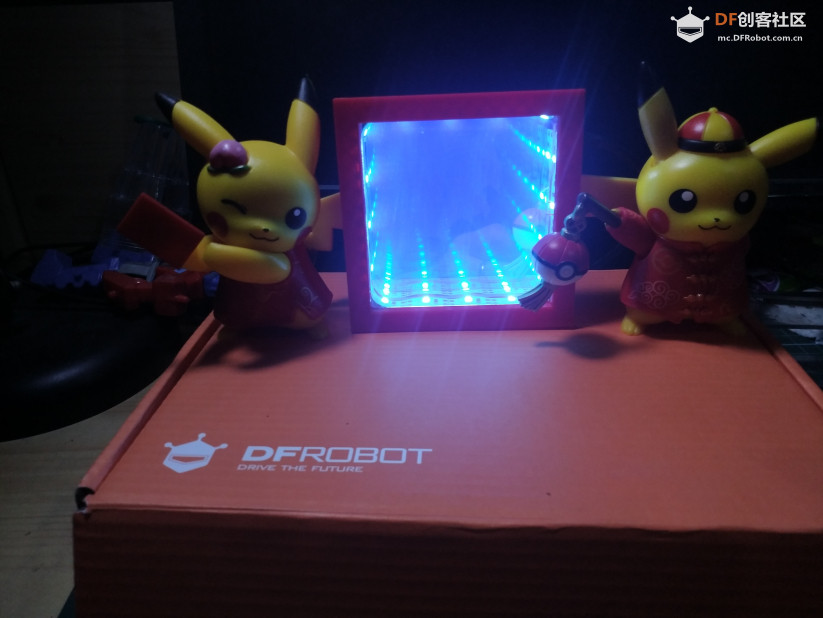

五、找个小红盒，整体组装
