物联网比赛第2关：远程控制智能道闸

【项目名称】物联网比赛第2关：远程控制智能道闸

【项目介绍】

     完成第1关的挑战项目之后，渐渐对物联网应用有了比较清晰的认识，开始去观察、去思考、去尝试用物联网的知识去解决我们生活中的实际问题，为我们的生活更加美好。

前几天开车去串门，到达小区地下停车场门口时，道闸显示屏提示“无权限进入”。此刻，后面等待入库的车辆渐渐排起长队，且有点不耐烦地鸣笛。可以说是进退两难尴尬至极，赶紧电话联系亲人，去物业控制室进行登记协调。等待手续办理完成后，道闸显示屏显示“车牌号请入场。”等车辆停入指定位置后，5分钟已经过去。受此启发，能否用物联网对智能道闸进行远程控制呢?基本思路：为小区内的每个业主提供一个“数字秘钥”，当自己开车进入小车或有亲朋好友来串门时，用手机发送“秘钥”智能道闸识别后，即可开启准许车辆进入。

结合遇到的实际问题，利用DF的物联网器材包，准备动手设计一个远程控制的智能道闸，基本功能：当有车辆进入小区时，可以用手机发送“数字秘钥”给智能道闸。如果秘钥正确“智能道闸”即可会开启，并播放一段音乐，显示屏显示“√”标志；否则，道闸关闭，显示屏显示“╳”。

【项目准备】

【项目实施】

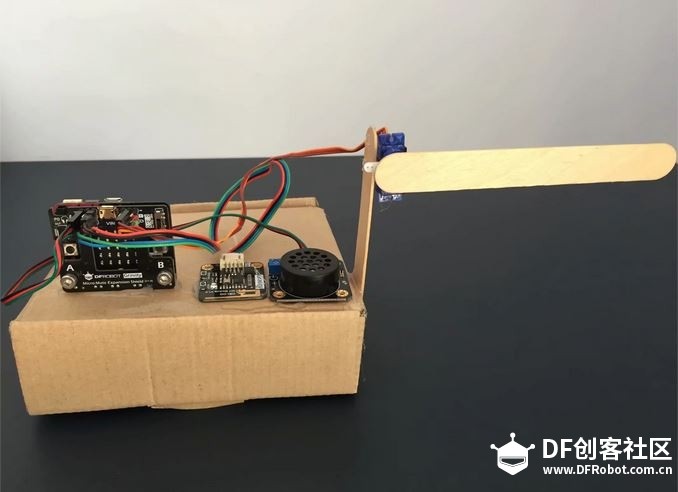

1.硬件搭建：

２.编程环境搭建：

（１）注册账户：

登录ＤＦ官网https://mc.dfrobot.com.cn/portal.php，在右上角选择“注册”，可用邮箱来注册一个账户，记住密码。

注册完成后，登录。

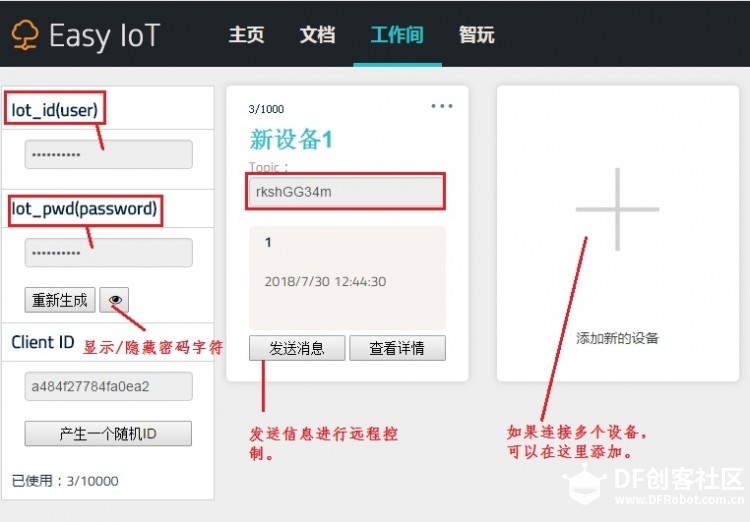

（２）设置Easylot环境，并获取相关信息：

记住下列信息后面编程会用到，如下图所示：

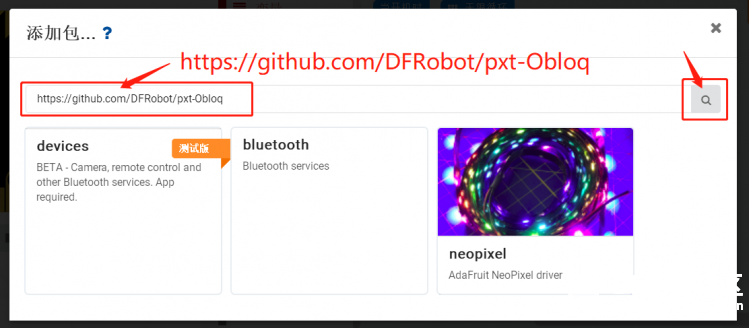

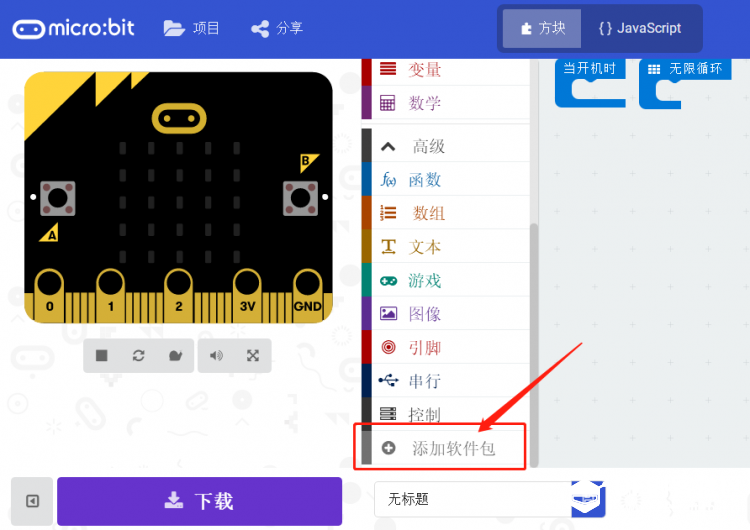

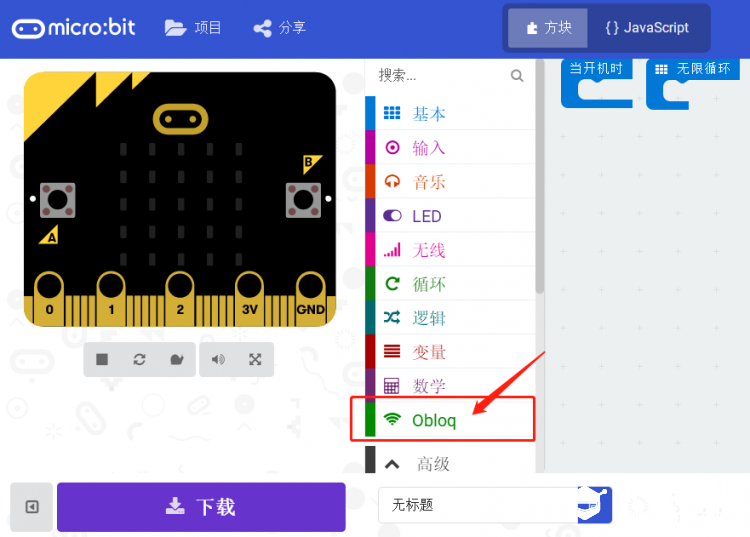

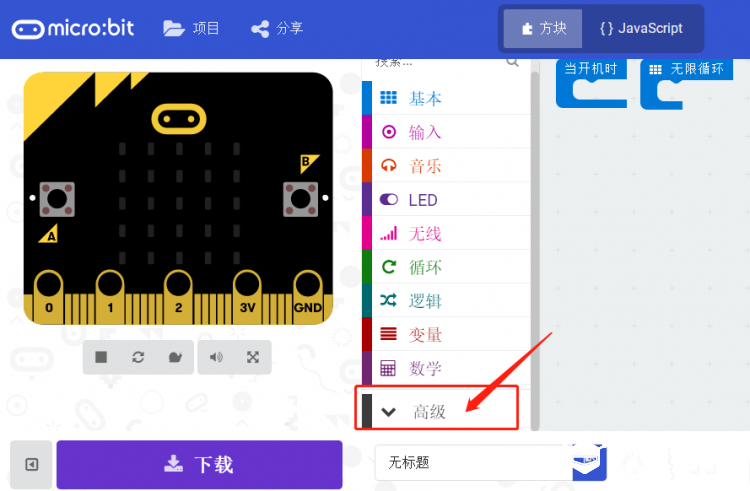

（３）micrbit 在线编程环境：https://makecode.microbit.org/ 并在高级中添加软件包，增加Obloq的模块。输入网址：

  https://github.com/DFRobot/pxt-Obloq

如下图所示：

１.编程程序

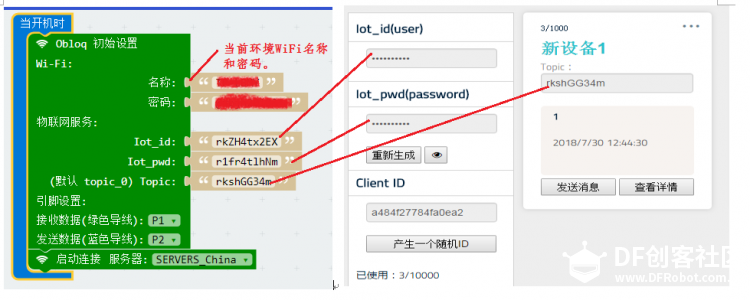

（1）Wifi与物联网服务配置，如下图所示：

（2）编程实现-远程控制智能道闸：

（2）编程实现-远程控制智能道闸：

通过网页发送数字秘钥（可以自己设置）“1”，物联网组件收到秘钥后进行判断，若果是“1”道闸抬起，显示“√”，播放一段音乐而；否则道闸关闭，显示“╳”。

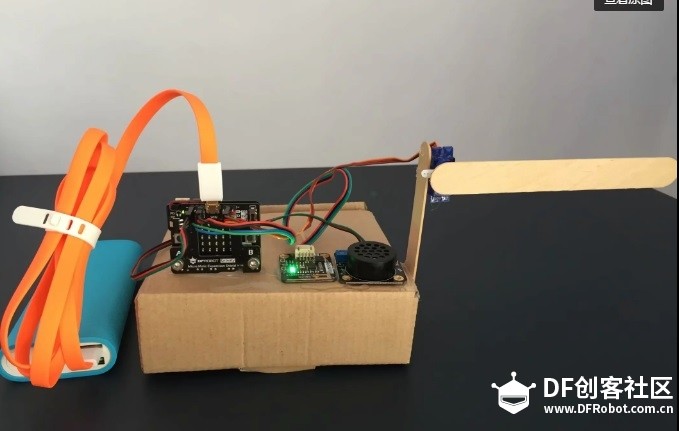

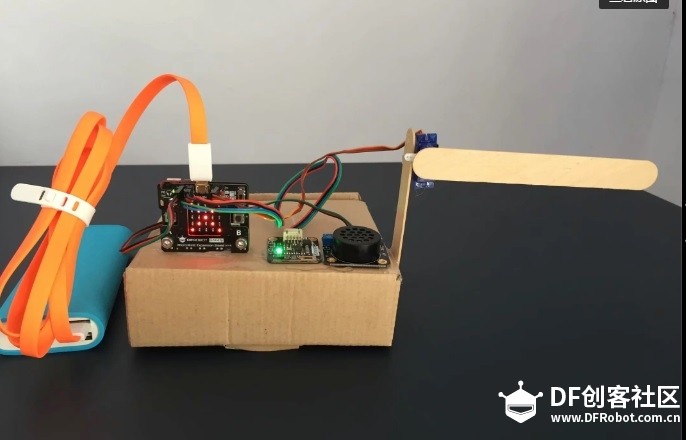

（3）发送数字秘钥进行测试：

【温馨提示】

1）    舵机的放置位置、角度不同，角度的转动度数会有差异。建议根据实际情况进行测试好度数和位置是否一致，然后再进行编程。

2）    舵机转动需要的电压高。建议，准备1个电池盒或充电宝

3）    上传程序时把数据线要与microbit相联接。并检查.hex文件是否保存到microbit板上。

4）    程序上传完之后，将usb连接到扩展板上，否则会造成供电不足。

5）    作品还有不完善的地方，期待大家指点斧正，我将陆续改进。
