使用超声波制作《测距仪》

2020-06-185943
AI 快速预览详细 收起
本教程介绍了如何使用古德微树莓派主板和超声波模块制作一个测距仪。通过数码管显示具体距离,精确到小数点后一位。项目中详细说明了超声波测距的工作原理,并展示了程序原理图和实际效果。适用于STEM教育场景,帮助孩子理解超声波测距原理,并动手实践。
今天要展示的是使用超声波制作“测距仪”。所需材料:古德微树莓派主板、超声波、数码管(显示具体距离)。
使用超声波制作《测距仪》图1

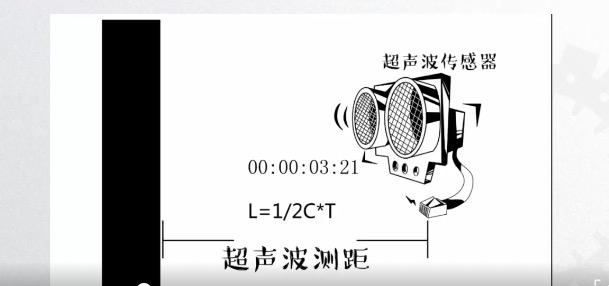

超声波测距工作原理:
使用超声波制作《测距仪》图2
程序原理图:
使用超声波制作《测距仪》图3
使用超声波制作《测距仪》图4

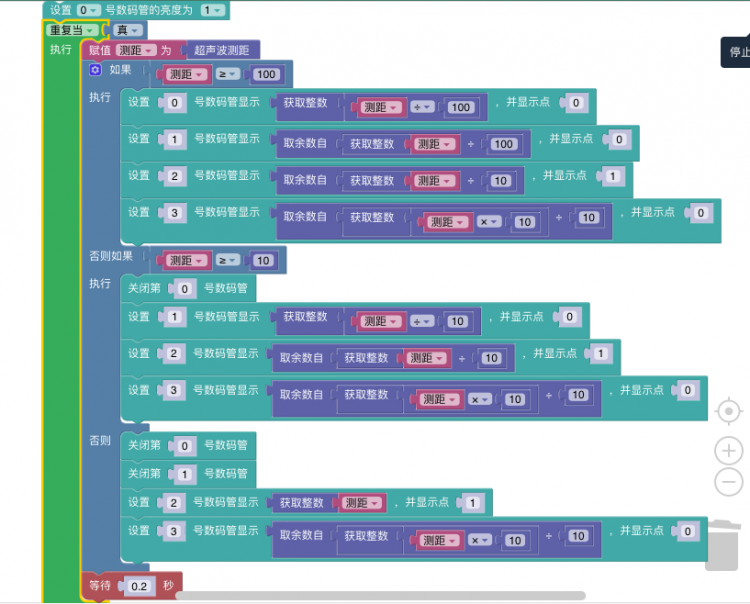

程序截图:
使用超声波制作《测距仪》图5
说明:1. 测距仪的单位是厘米,显示到小数点后一位。
         2. 根据距离的远近不同设置数码管的显示效果(主要是整数位的显示:三位数、两位数或一位数)。
效果展示:
使用超声波制作《测距仪》图6
