用123D Design做一个棒槌瓶
2020-08-312.1万
精华项目
AI 快速预览详细
本文介绍了如何使用123D Design软件完成一个棒槌（花）瓶的三维建模过程。首先，通过绘制多线段和样条曲线形成封闭的截面图；接着，通过旋转操作生成瓶身；最后，通过相减操作挖空瓶身。整个过程详细且易于理解，适合初学者学习。
|

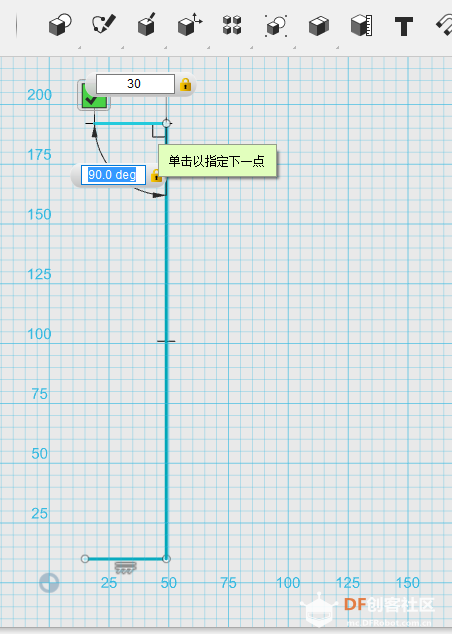

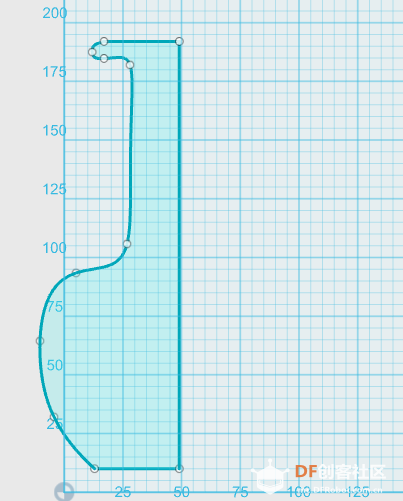

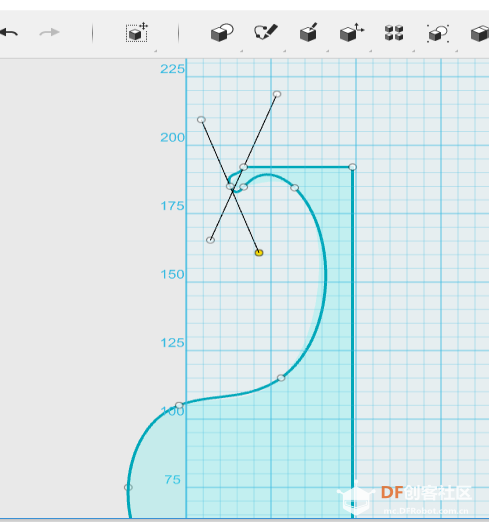

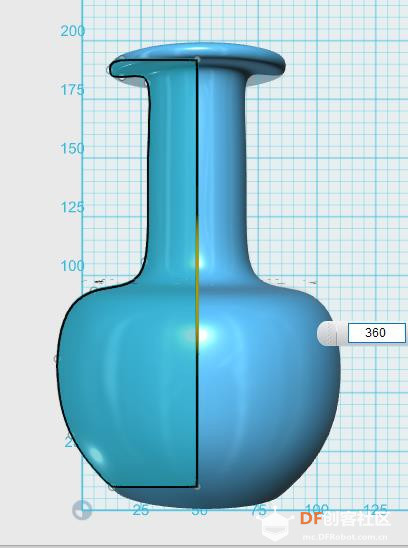

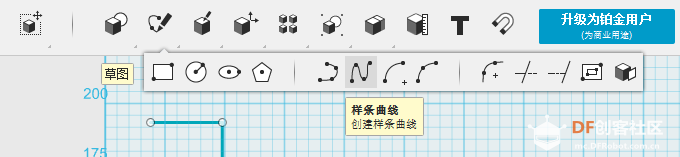

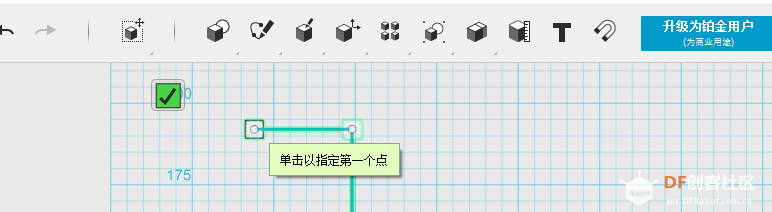

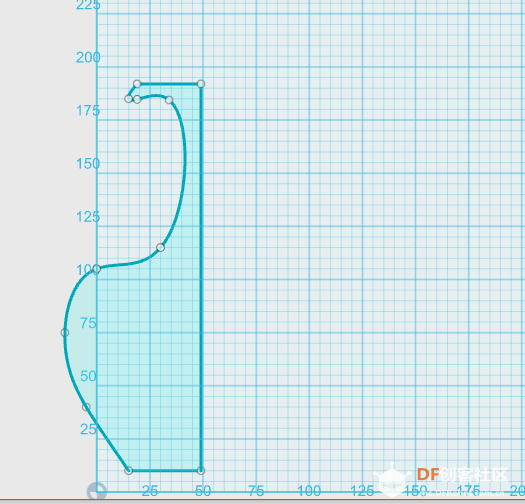

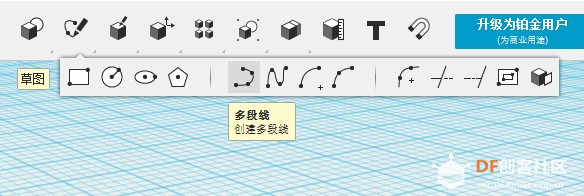

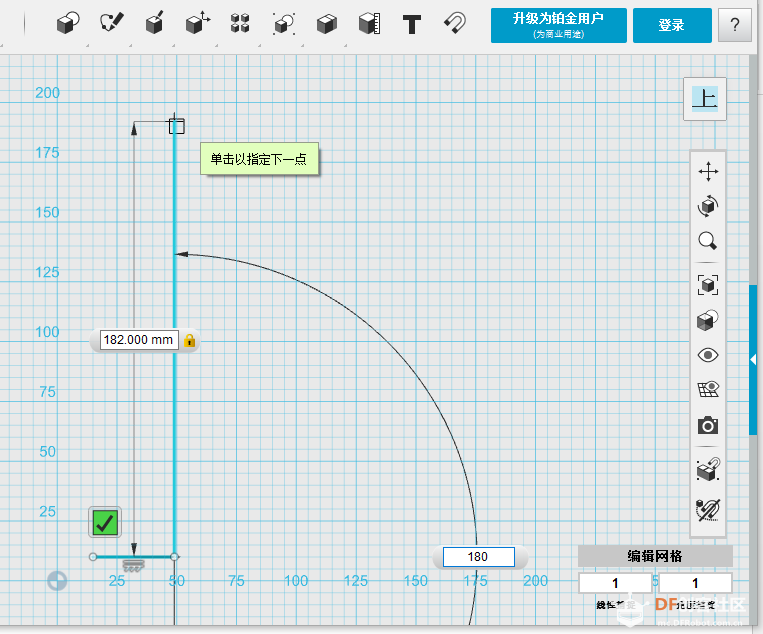

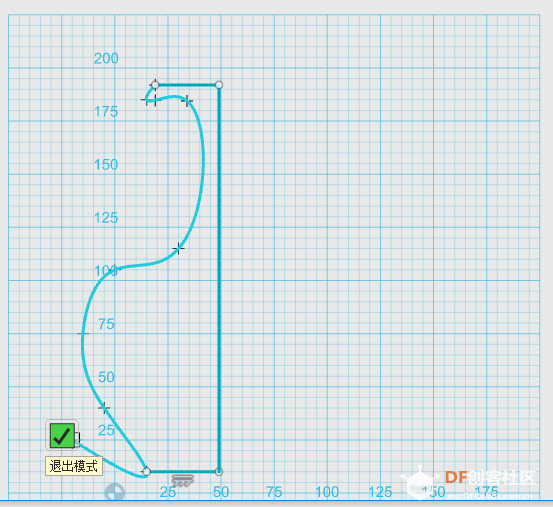

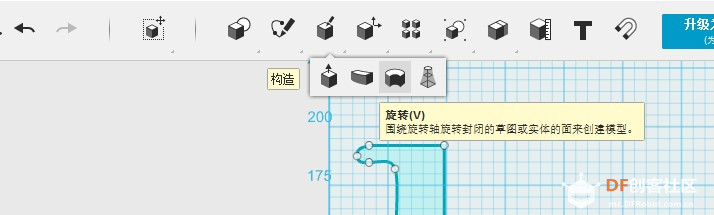

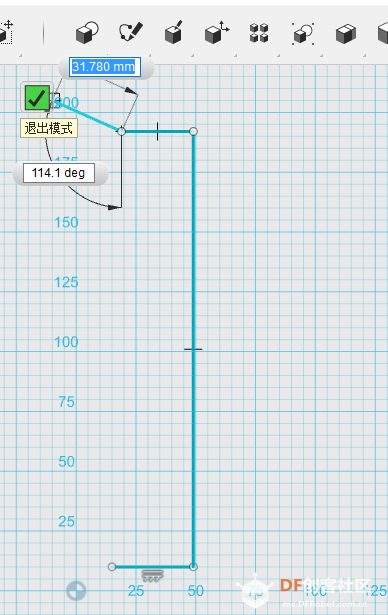

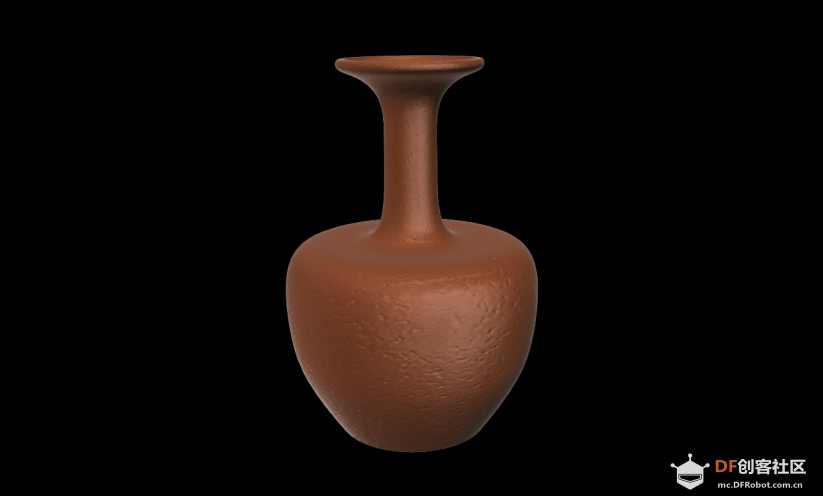

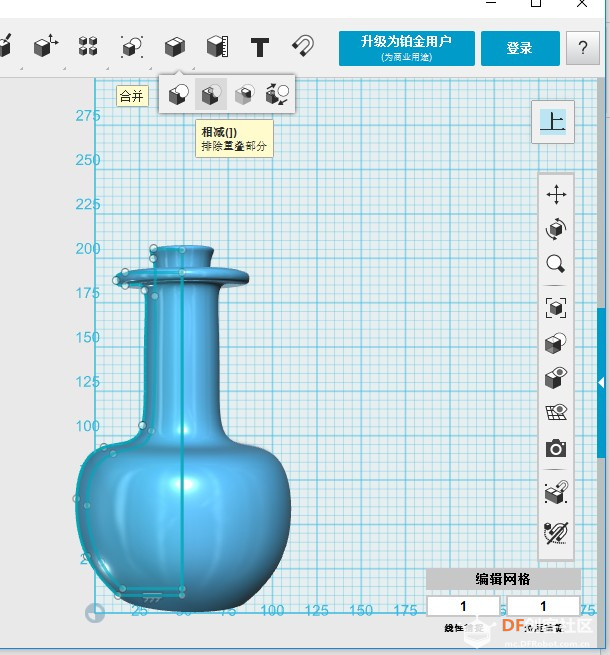

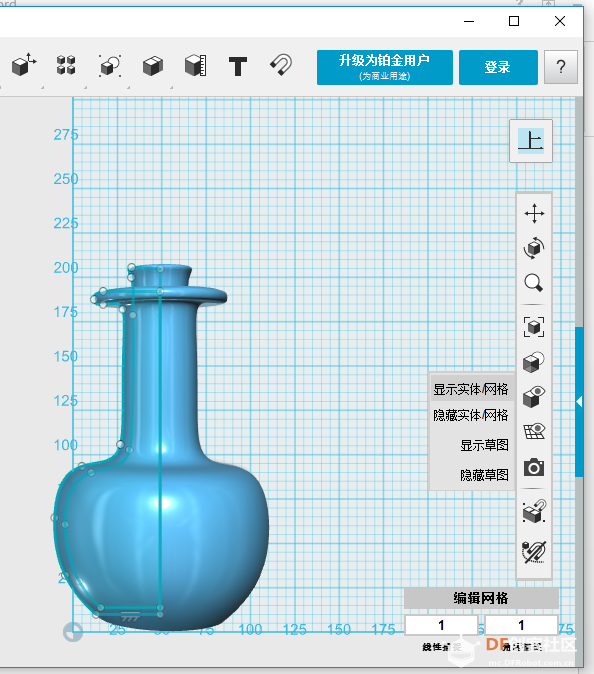

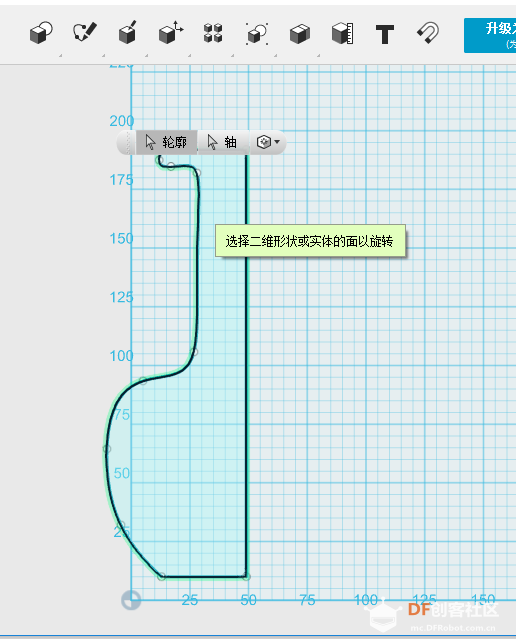

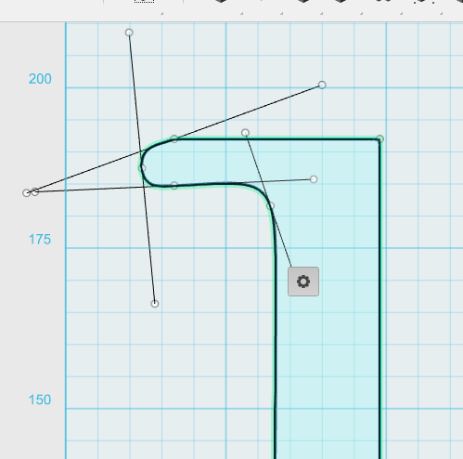

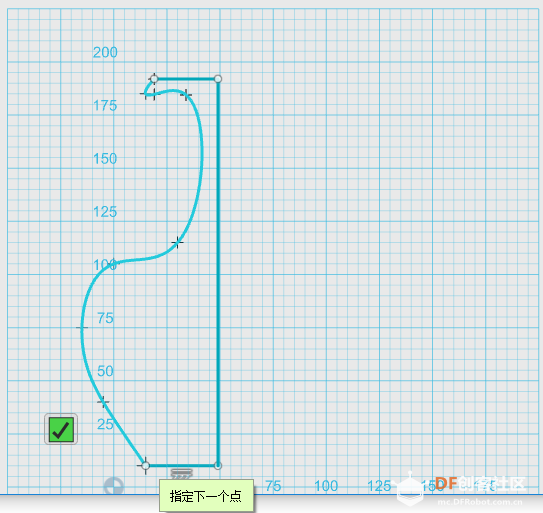

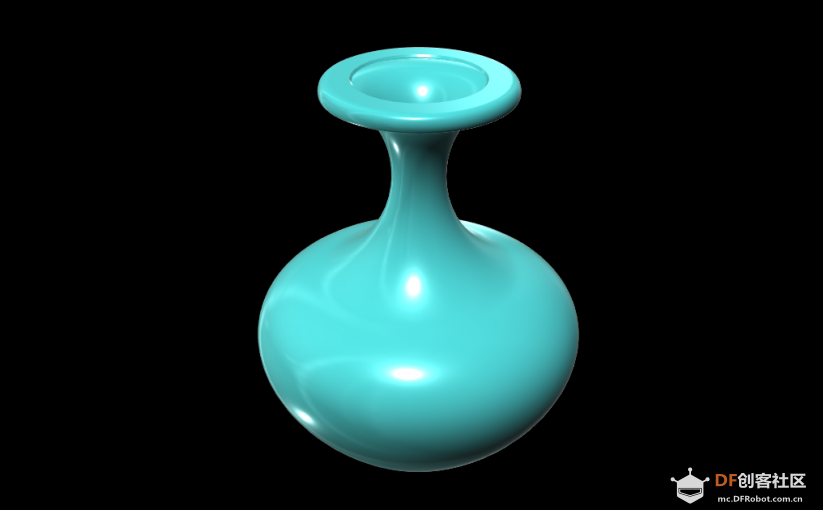

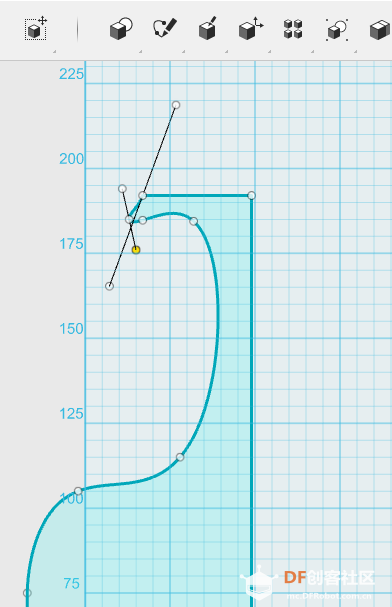

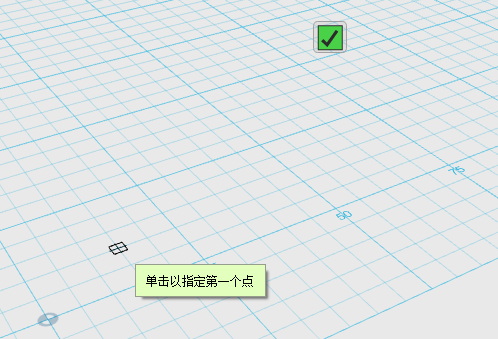

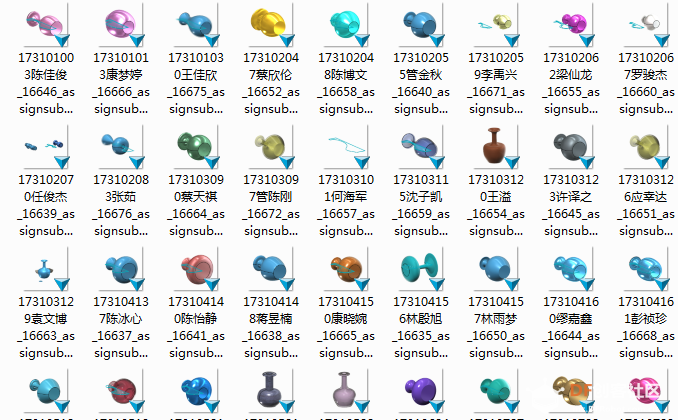

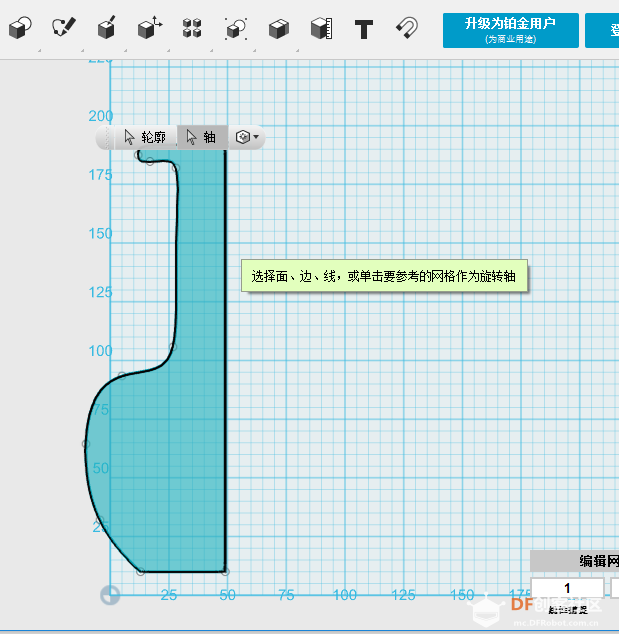

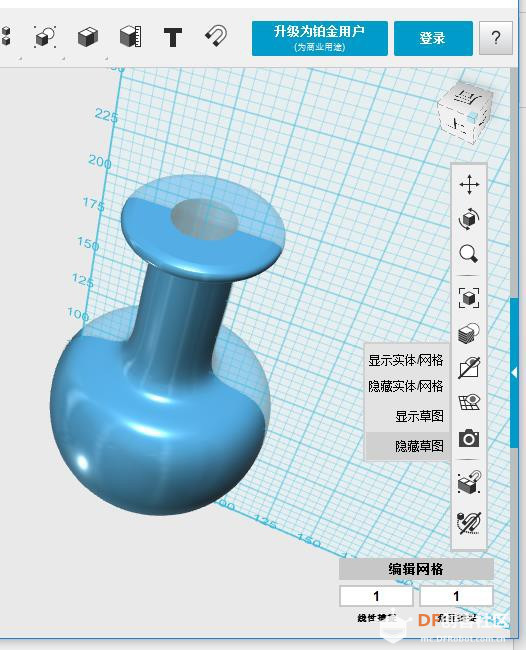

这是我以前《三维建模》选修课中的一个教学案例，利用 123D Design 完成一个棒槌（花）瓶的制作。完成后的效果是这样的：  下面开始介绍具体的建模过程。 一、绘制截面 单击草图，选中多线段。  点击工作平面，移动并确定点的位置。屏幕底部将会出现文本对话框。  单击放置点，输入长度 34，按 Tab 键切换至第二个文本框，输入角度 90，然后按回车键。  向上移动鼠标，在对话框中输入棒槌瓶高度 182，角度 180，回车确认。  向左继续移动鼠标，在对话框中输入棒槌瓶瓶口宽度 30，角度 0，回车确认。  点击绿底方框 √ ，退出草图模式。  单击草图，选中样条曲线。  点击工作平面，移动并单击确定第一点的位置。（起始点必须和多线段最后的点重合，否则无法形成封闭的曲线）屏幕底部将会出现文本对话框。  绘制样条曲线。在样条线需要有较大弧度或转弯的位置单击，再移动至下一点，直至最后结束点。指定结束点为多线段的起始点。（样条曲线结束点必须和多线段起始点重合，否则同样无法形成封闭的曲线）绘制样条曲线如下图所示。  点击绿底方框 √ ，退出草图模式。  退出曲线模式后，整体曲线中间出现蓝色面表示曲线已经封闭。  调整样条曲线转折点的位置和转折点两端句柄的长度及方向，改变样条曲线的形状和转折点曲度等。（句柄越长，转折点曲度越大）   为便于调整，可通过鼠标滚轮上下移动或屏幕右边缩放按钮，将图形放大到一定程度。   调整样条曲线点，形成 1/4 棒槌瓶截面图。  单击构造，选中旋转。  在出现的选择按钮中单击轮廓（用以旋转的封闭曲线），选择封闭的样条曲线。  单击轴按钮，选择封闭曲线右侧的竖线，确定旋转的轴心线。  在对话框中输入旋转的角度 360（该数值可以创建不同旋转角度的模型截面等）。  选择显示按钮 → 隐藏实体/网格，隐藏旋转所形成的实体，保留曲线。  Ctrl+C 复制曲线，Ctrl+V 粘贴曲线，删除或调整样条曲线的点及句柄等，绘制用于内部挖空的实体截面。  用制作瓶身的方法，沿轴线旋转修改后的截面，形成棒槌瓶挖空部分的实体。  选择显示按钮，显示全部实体。  选择合并相减按钮，进行相减操作。  完成后效果如下图所示。  其实学生对于设计、作品创作类的课程很感兴趣。课堂氛围也不错，大家都很认真，还会互相帮助。      当然，每位同学都认真完成了作品的制作，做出了风格迥异的瓶子。   |
