树莓派测试土壤湿度模块
2020-09-254242
AI 快速预览详细
本文介绍了如何使用树莓派和Gravity: 模拟防水土壤湿度传感器进行土壤湿度检测。首先启动树莓派的I2C接口，并安装必要的Python依赖库。然后下载并运行驱动库，连接ADC模块和土壤监测模块。注意I2C地址开关需拨到0x48处，否则会报错。最后运行代码读取土壤湿度数据。该传感器适用于3.3V/5V主控板，具有防水抗腐蚀特性，适合农业和园艺项目。
|
感谢DF的试用活动，今天我来分享关于树莓派玩土壤湿度检测器的体会。本次测试主角 Gravity：模拟防水土壤湿度传感器（人送外号大宝剑） 特性

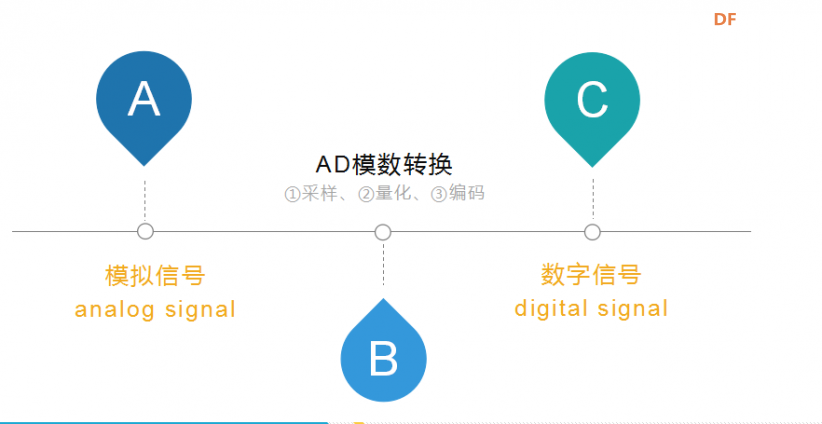

AD转换（analogue-to-digital conversion;ADC）：模拟信号只有通过A/D转化为数字信号后才能用软件进行处理，这一切都是通过A/D转换器（ADC）来实现的。本次试用产品型号为Gravity：模拟防水土壤湿度传感器，主控板为树莓派，树莓派自带GPIO端口无法读取模拟值，需要通过ADC装换器来进行转换。 模数转换流程  二、实验设备清单 1.树莓派*1 https://www.dfrobot.com.cn/goods-1976.html 2.Gravity: I2C ADS1115 16位AD转换模块（Arduino、树莓派兼容）*1 https://www.dfrobot.com.cn/goods-1734.html 3.Gravity：模拟防水土壤湿度传感器*1 https://www.dfrobot.com.cn/goods-2800.html 4.测试植物 三、实验流程 1.启动树莓派的I2C接口。如已开启，可跳过该步骤。 打开终端（Terminal），键入指令，并回车： sudo raspi-config 然后用上下键选择“ 5 Interfacing Options ”, 回车进入 选择 “ P5 I2C ”, 按回车确认“ YES ”即可。 按回车确认“ OK”。 重启树莓派主控板。 2.安装Python依赖库与git，树莓派需联网。如已安装，可跳过该步骤。 在终端中，依次键入如下指令，并回车： sudo apt-get update sudo apt-get install build-essential python-dev python-smbus git 3.下载驱动库，并运行。 在终端中，依次键入如下指令，并回车： cd ~ git clone https://github.com/DFRobot/DFRobot_ADS1115.git cd DFRobot_ADS1115/RaspberryPi/Python sudo python DFRobot_ADS1115.py 此处需注意，运行时教程中的符号“”<和>“”不要输入，否则会报错  4.关机连接模块 连接ADC模块 此处需注意，I2C地址开关拨到0x48处，否则后续会出错。 连接土壤监测模块  土壤监测模块有4条线，屏蔽的黑色线连接到其他端口的黑色针脚 5.依次运行代码，读取结果 cd ~/DFRobot_ADS1115/RaspberryPi/Python/ADS1115_ReadVoltage sudo python ADS1115_ReadVoltage.py 错误反馈，原因为I2C地址开关在OX49处，没拨到0x48处  解决办法，I2C地址开关拨到0x48处  重行运行代码，A0口获取输入值（16位模块更加精确，所以数值反馈较大） 没插入花盆前 插入花盆后 6.由于是测试电阻值，我用手握住松开，也会有数值变化 |
