本文介绍了DFRobot防水式土壤湿度传感器的初次体验。传感器具有176mm极板长度，1.5m电缆线，防水性能，优化电路性能和防腐蚀性能。通过micro:bit和Mind+软件，可以轻松获取传感器的测量范围。适合STEM教育场景，帮助学生理解土壤湿度测量原理。

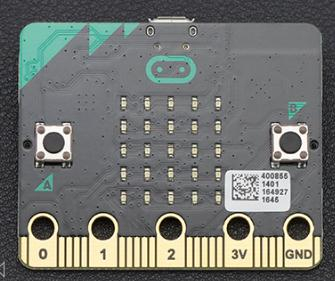

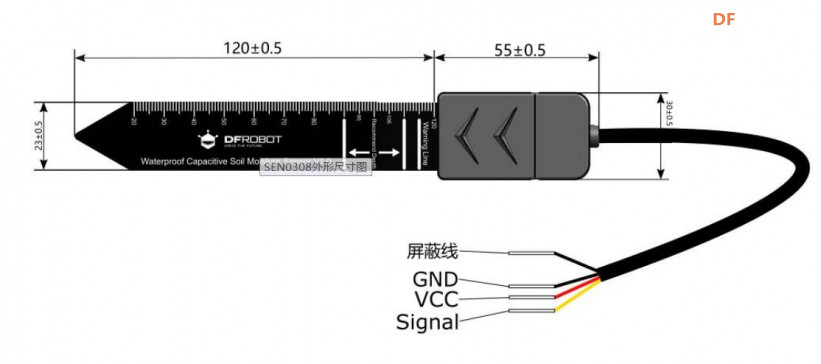

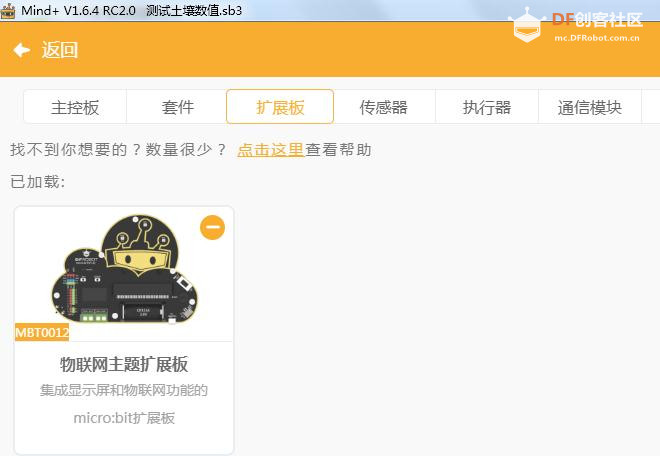

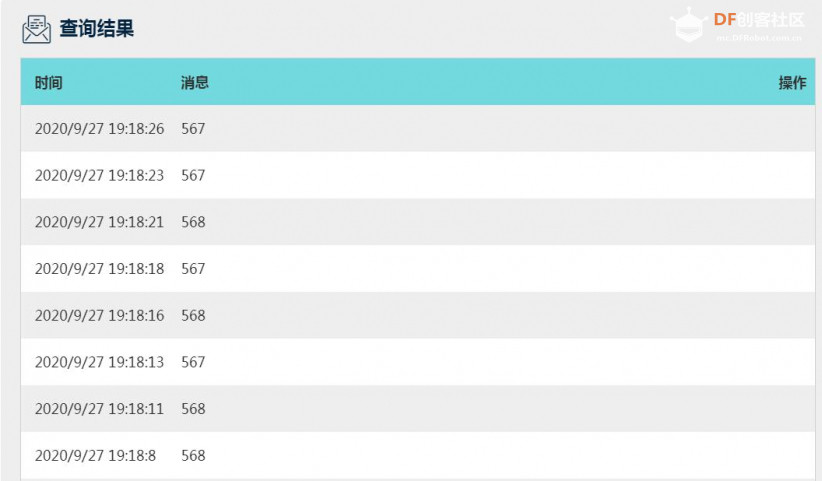

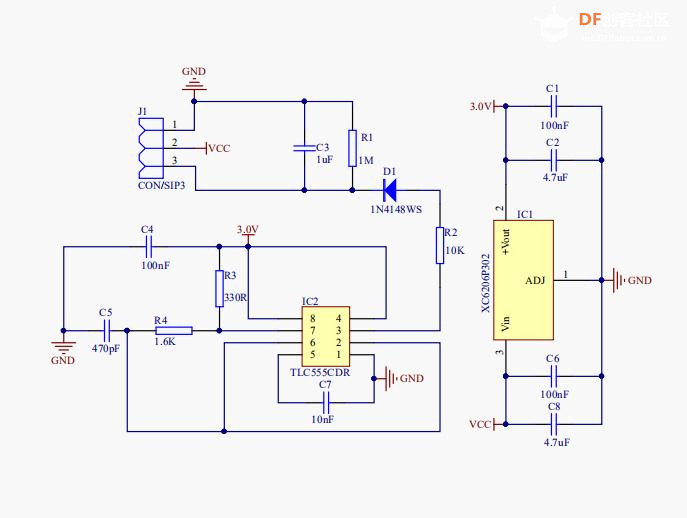

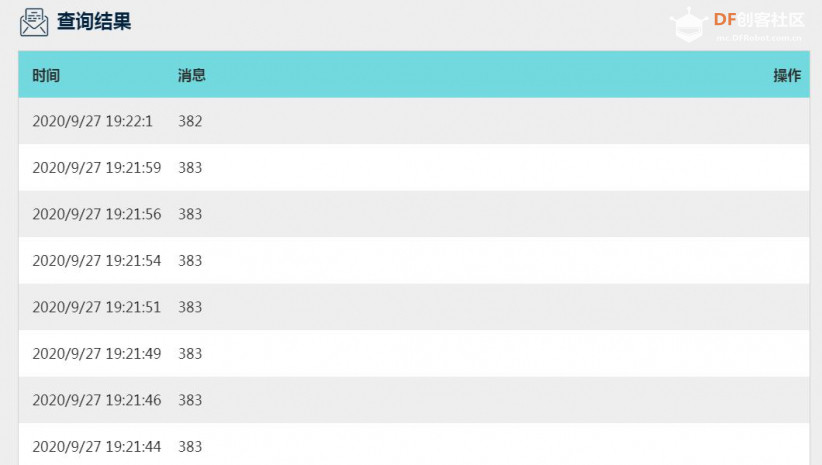

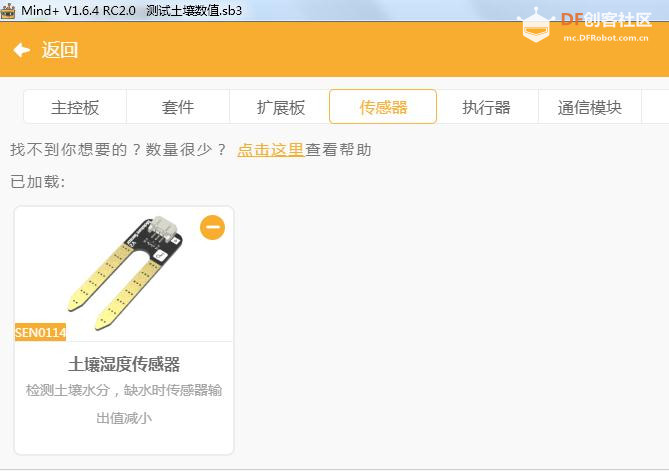

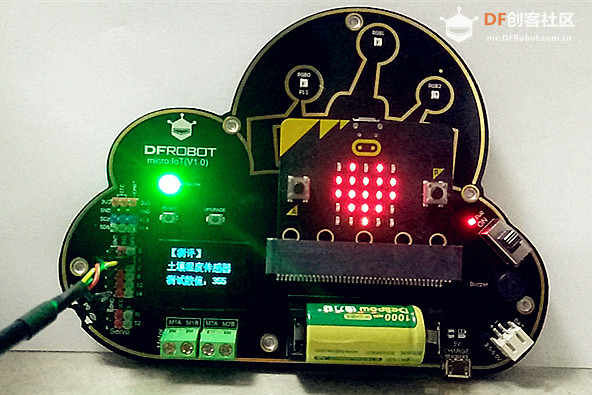

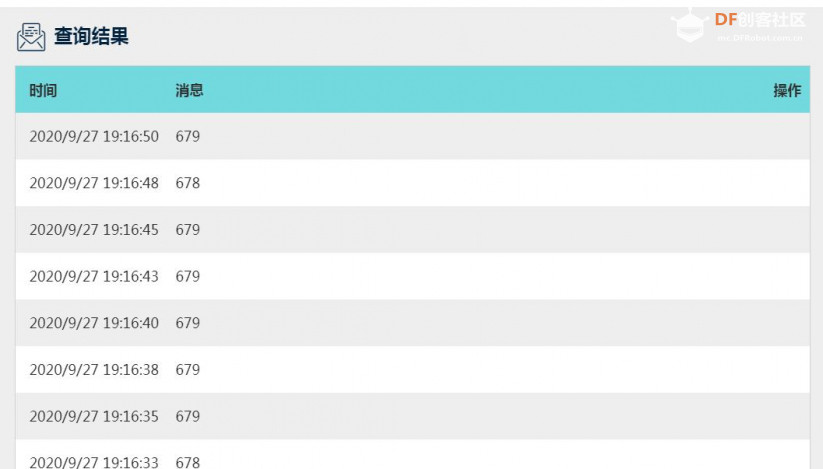

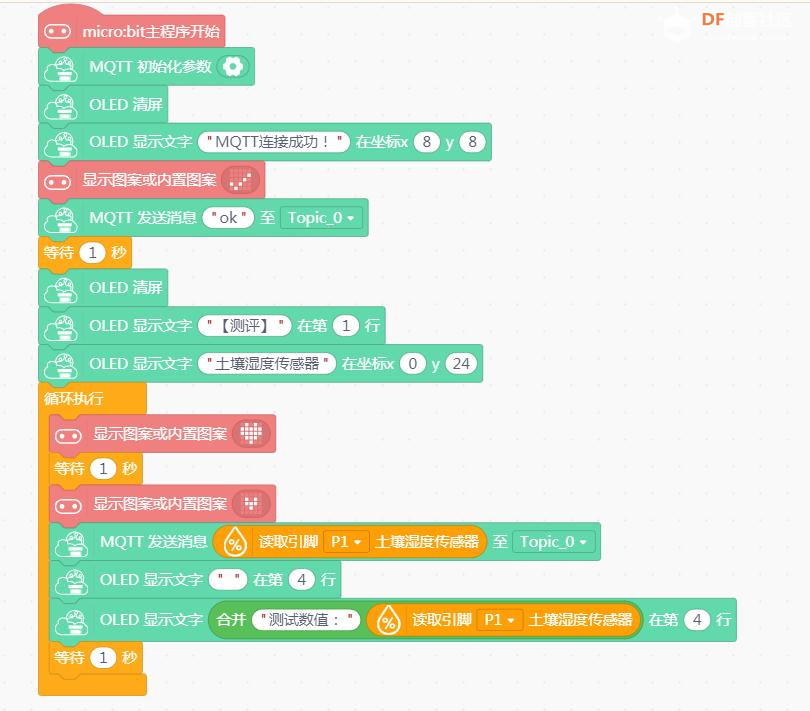

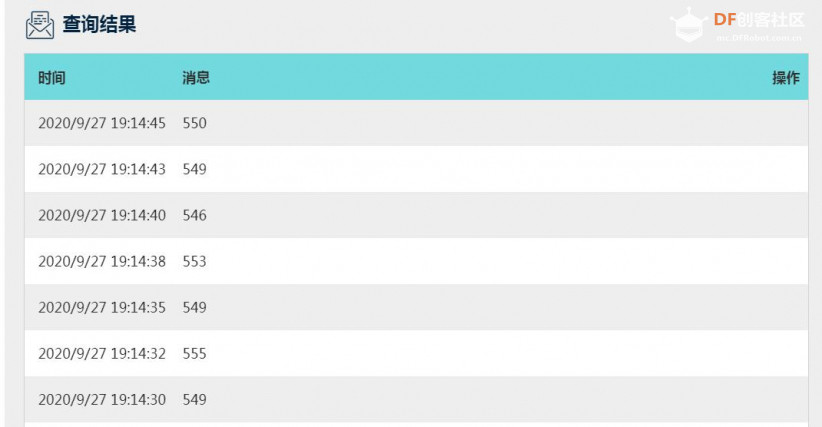

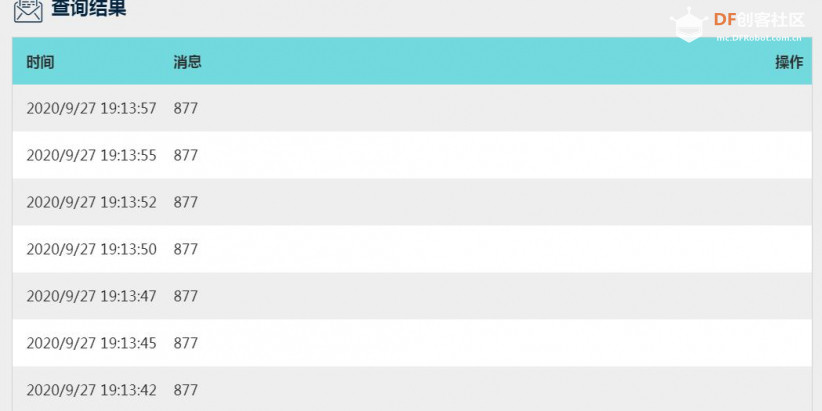

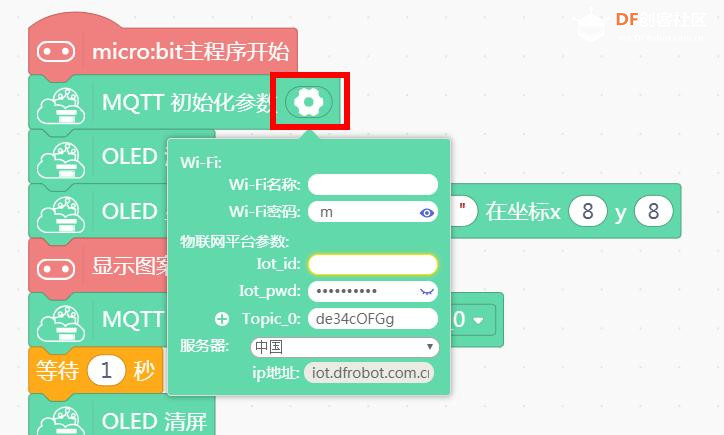

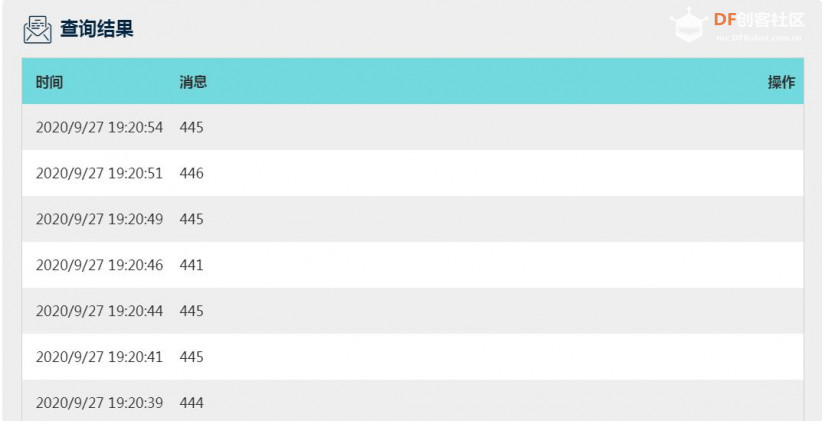

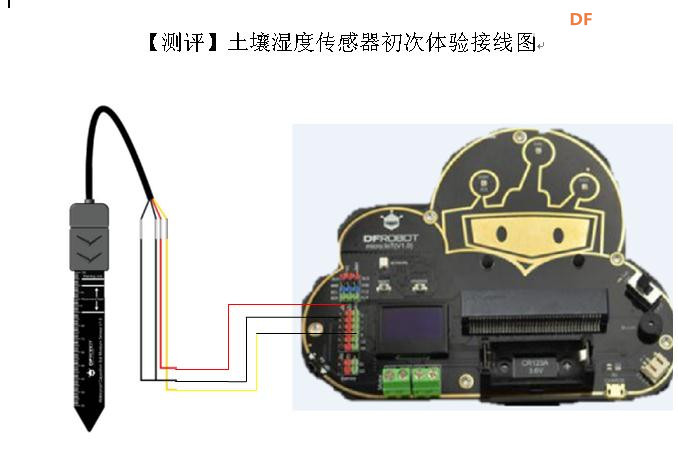

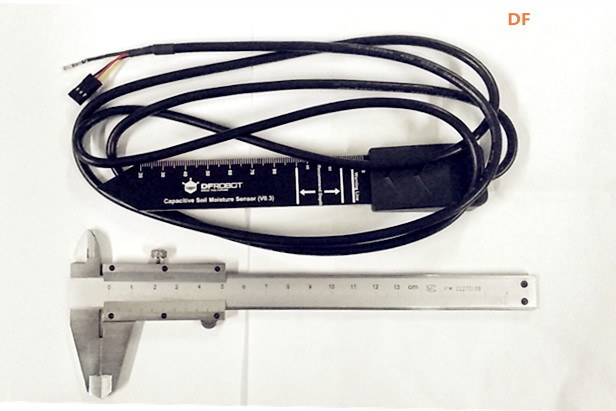

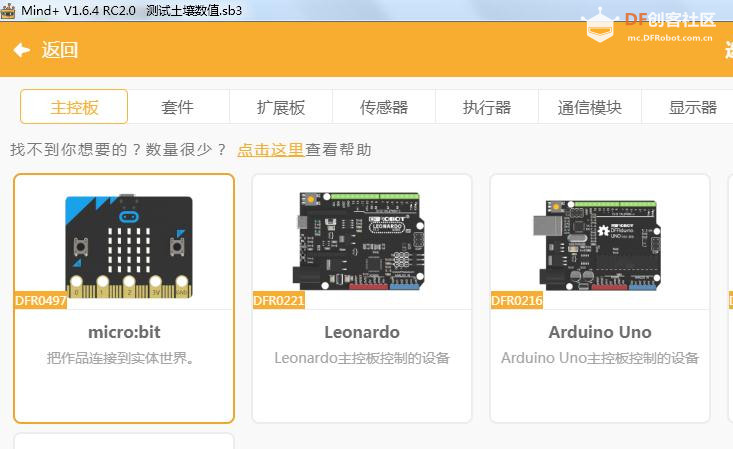

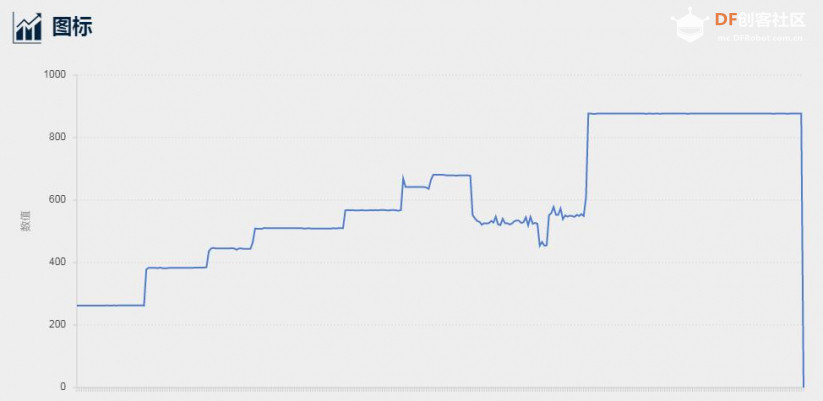

 2020年9月10日，在第35个教师节来临之际，很高兴参加DF组织的《土壤湿度传感器小白测评》， 很幸运其中一员，感谢DFRobot特殊的教师节礼物——防水式土壤湿度传感器， 今天我们一起分享土壤湿度传感器使用感受！  一、尺寸有变化 增加了极板长度，极板长度120.5+55.5=176mm，电缆线长1.5m，延伸测量的空间。 探头宽度23.76mm.保护塑料头宽度30mm,测量土壤湿度深入120mm。  二、增加了防水性能 增加了防水性能，即使传感器全部浸泡在水中，仍能正常使用；不用担心测量时水滴意外溅到电路，而烧毁模块。防水贴纸，方便醒目。 三、优化电路性能 优化了电路性能，扩大了测量范围20mm——110mm，使传感器的测量数值更加精确！  四、优化防腐蚀性能 优化了防腐蚀性能，采用了多层板设计，不用再担心土壤中的石块刮伤传感器面板后，导致传感器加速腐蚀；  五、接线图 传感器和microbit接线方式 颜色 接口 红色线 VCC 黑色线 GND 黄色线 A0 屏蔽线 GND  六、示例测试 (一)硬件 1.microbit x1 （二）软件：Mind+ （三）测试土壤湿度传感器数字范围 在使用传感器前，我们需要获取传感器的测量范围。 1.通过数据线连接bit和计算机， 用管理员模式打开Mind+，将Mind+切换为“上传模式”下， 连接设备，选择串口com18；  2.扩展模块中，添加主控板：micro：bit ； 扩展板：mivro:bit IOT 物联网扩展板， 传感器：防水土壤湿度传感器    3.设置Easy IOT物联网平台数据 设置物联网平台数据： https://iot.dfrobot.com.cn/WIFI账号密码， iot_id 和 iot_pwd\topic_0与EasyIOT账号和 密码、主题 同步 ； 服务器：中国; 服务器地址：iot.dfrobot.com.cn  4.程序编写  5.测试结果反馈  登陆Easy IOT物联网平台收集数据，进行测试；  （1）未放入水中，测试数值：877  （2）放入水中20mm时，测试数值：550  （3）放入水中40mm时，测试数值：679  （4）放入水中50mm时，测试数值：509  （5）放入水中60mm时，测试数值：445  （6）放入水中60mm时，测试数值：382  七、结论 1.测试土壤湿度传感器数值随着插入土壤越深，数值逐渐变小 2.土壤湿度传感器从水杯取出后不沾水，提高抗腐蚀的 能力 3.登陆Easy IOT物联网平台收集数据，进行测试；为后续试验探究课程做准备！ |
-
