利用Phyphox和ESP32蓝牙探究电容器放电过程中的电压变化规律
2020-10-187386
AI 快速预览详细
本教程介绍了如何利用Phyphox和ESP32蓝牙进行电容器放电实验。通过构建一个由100微法电容器和10千欧定值电阻组成的并联电路，利用ESP32的IO33脚采集电容器两端的瞬时电压，并通过蓝牙传输给智能手机中的Phyphox，从而绘制出电容器放电过程中的电压随时间变化的关系图像。这种方法解决了高中物理实验中传感器数量不足的问题，使学生能够直观观察电容器放电过程中的电压变化，提升学习效果。
|

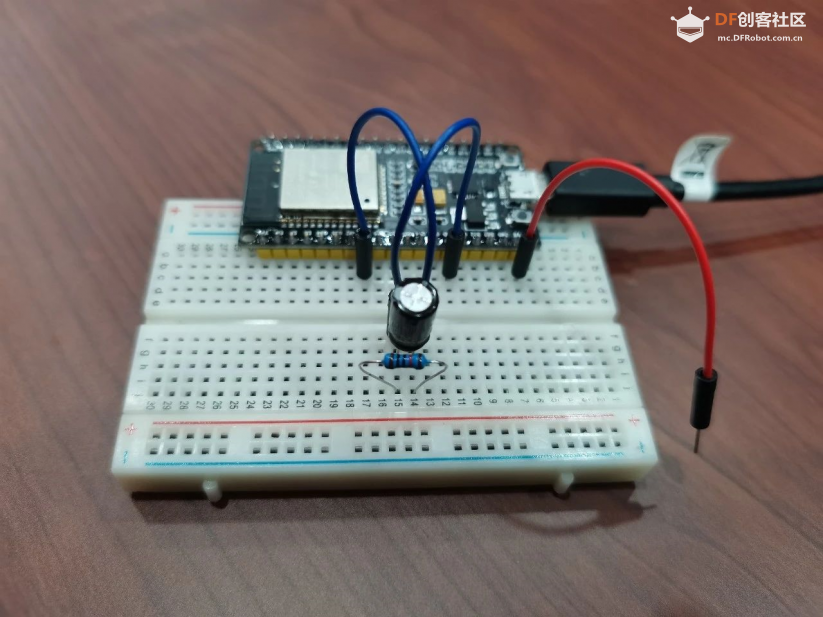

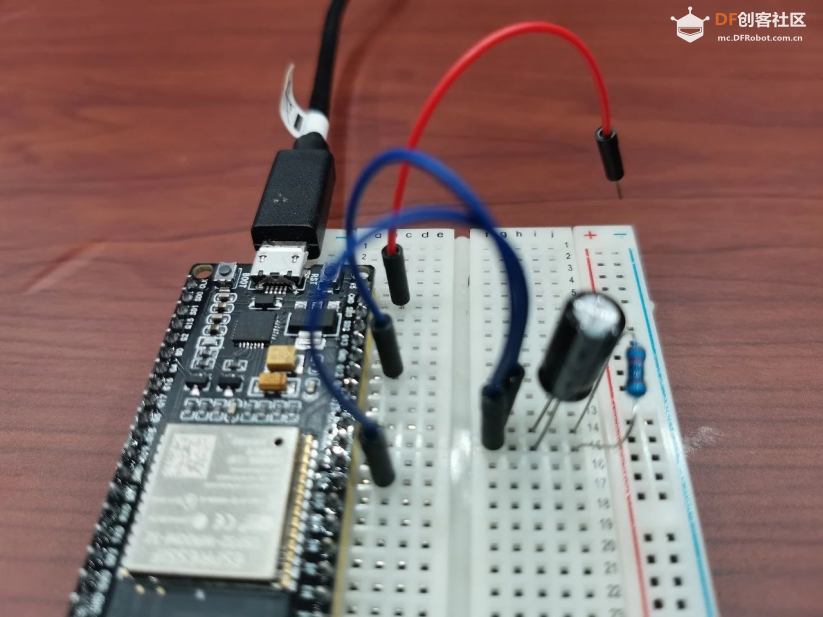

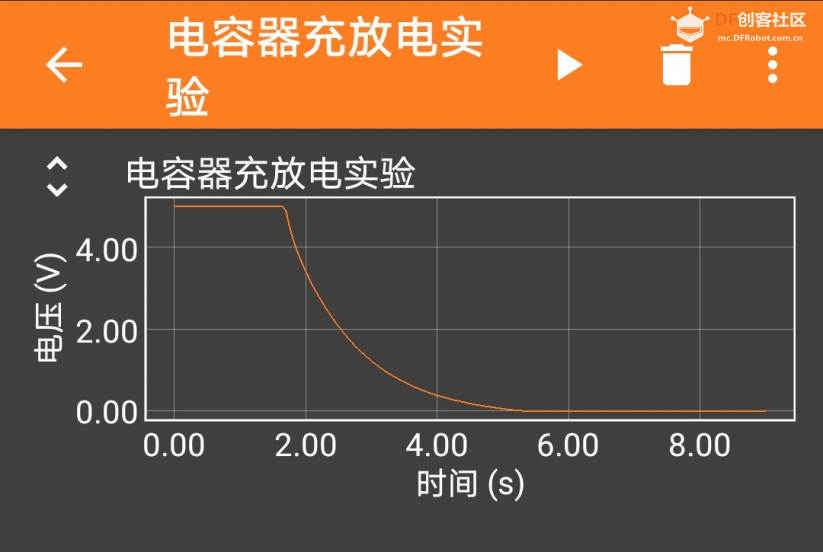

【本教程经焦作创客张怀华老师授权转发】  学以致用是复习巩固所学知识的好方法。以前总是用这句话激励学生，今天用这句话激励自己。 运用国庆放假期间向北京市和平街第一中学梅晓璇老师学到的利用Phyphox和ESP32蓝牙配合开展电子实验探究的新技术，微主举一反三，将案例进行改编，化为己用，设计和开展了对电容器放电规律的实验探究。  将100微法的电容器与10千欧的定值电阻构成并联电路，利用ESP32开发板的5V脚和GND脚作为供电回路。用导线将电容器的正极与IO33脚相连，用IO33脚采集电容器两端的瞬时电压。  实验时，先将电路接通，对电容器充电；随后拔掉与5V脚相连的导线，电容器开始通过定值电阻放电，IO33脚就会采集到电容器两端的电压值，利用蓝牙传递给智能手机中的Phyphox，Phyphox就可以自动绘制出电容器放电过程中的电压时随时间变化的关系图像了。  国庆假期结束了，节前预期的学习目标也基本达成，初步掌握了利用ESP采集和运算、通过蓝牙传输，使Phyphox接受数据并绘图分析的方法，彻底摆脱了智能手机内置传感器数量不足的束缚，高中物理中的绝大多数探究性电子电路实验都可以利用智能手机正常开展了。 谢谢北京和平街一中梅晓璇梅老师的技术援助和焦作魔方俱乐部李璐老师的硬件支持。  | 创客焦作 | 河南创客焦作是焦作市创客教育名师工作室的微信公众平台，以创客教育为主要研究方向，分享创客案例，讲解创新方法，启迪创意设计，开展科学探究，组织社会调查，指导论文写作，参加创客大赛和专利申请，发现、培养和成就一批具有创新潜质的学生。 河南公众号码：chuangkejiaozuo 河南名师博客：http://blog.sina.com.cn/updays
|
