用OneNET下发指令
2020-10-209958
AI 快速预览详细
本文介绍了如何通过OneNET平台控制TinkerNode物联网开发板上的LED灯。首先，你需要在OneNET平台上创建一个产品并添加设备。接着，在Arduino IDE中编写代码，将LED模块连接到TinkerNode的D4引脚，并上传代码。然后，添加数据流模板，并在应用管理中创建一个开关来控制LED灯。通过这些步骤，你可以实现云端对LED灯的远程控制。
|

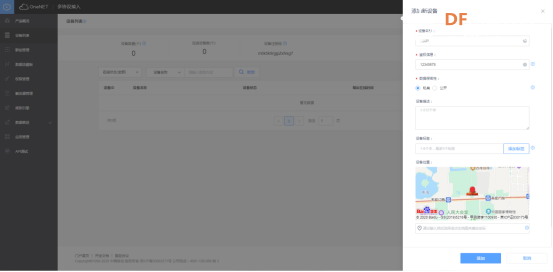

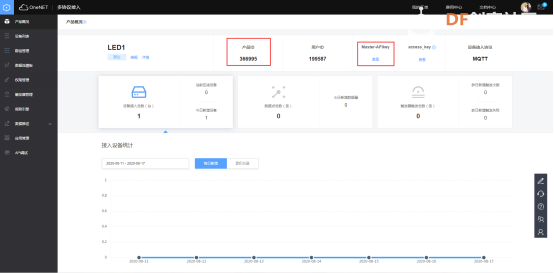

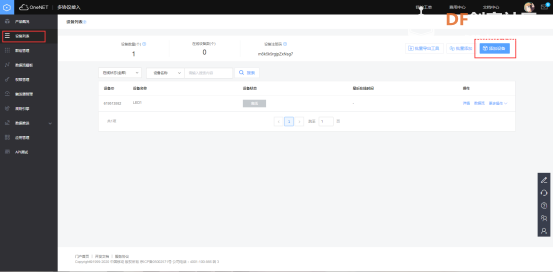

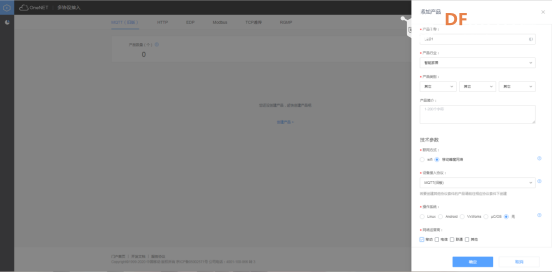

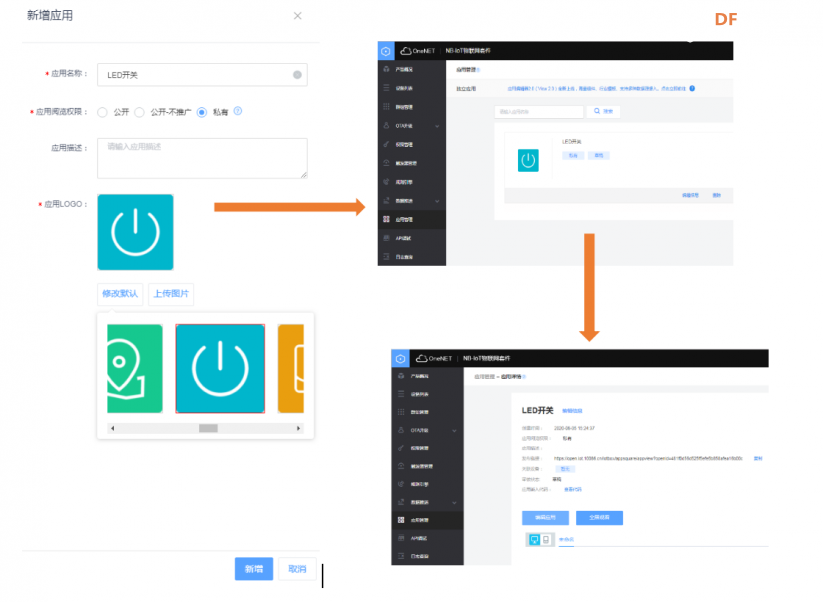

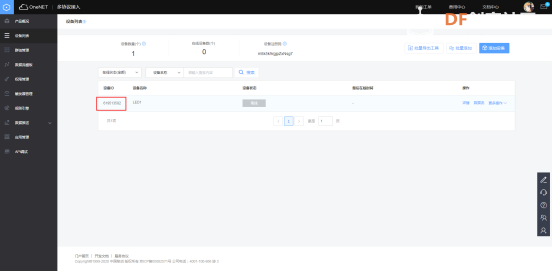

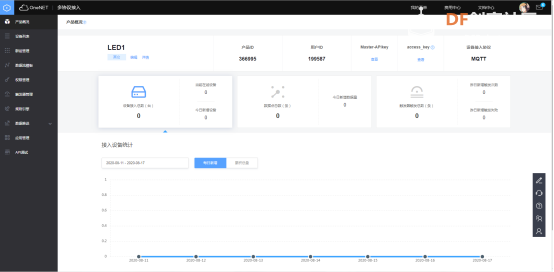

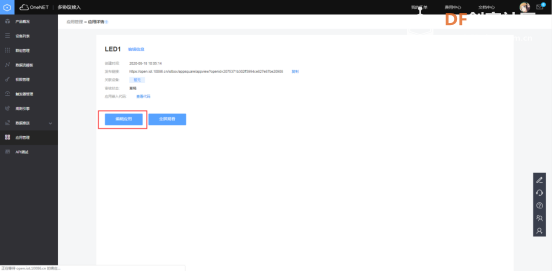

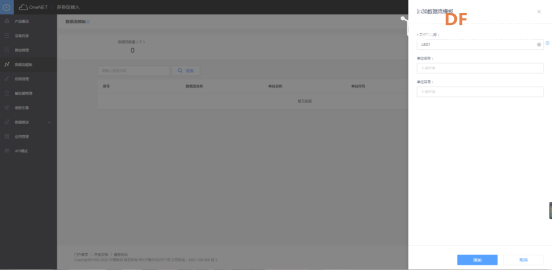

现在我们就用TinkerNode连接OneNET进行一个小实验 所需硬件 所需软件 TinkerNode开发板驱动，具体安装方法参考TinkerNode Wiki 首先我们先登录OneNET账号，并进入控制台（物联网平台更新频繁，本文适用于旧版控制台） 1、创建产品 协议选择MQTT（旧版），然后点击右上角的 添加产品，在弹出页面中，按照提示填写产品的基本信息，进行产品创建。 请您按照提示尽可能完整、全面地填写相应内容，这样更方便您后期对产品进行管理  点击 确定，完成产品创建。 2、添加设备接下来点击我们新建的产品，进入产品详情  点击左侧 设备列表，进入设备列表，点击右侧 添加设备  在新建的设备中，只有带*的数据为必填项，其他可以不填  将LED模块插在TinkerNode的D4引脚上，然后将TinkerNode用USB线连接。 在示例>DFRobot_NBIOT>BC20_MQTT>OneNET>Subscribe_Topic路径运行demo 将下列参数替换为OneNET产品列表的参数。  其中ProductID是产品概况中的产品ID，ApiKey是Master-APIkey。  DeviceId是设备列表中的设备ID。  然后将callback函数改为下面控制LED的代码。  [mw_shl_code=cpp,false]void callback(char * topic, byte * payload, unsigned int len){ Serial.print("Recevice ["); Serial.print(topic); Serial.print("] "); for (int i = 0; i < len; i++){ Serial.print((char)payload); } if (payload[0] == 49) digitalWrite(D4, HIGH); else digitalWrite(D4, LOW); Serial.println(); }[/mw_shl_code] 这段代码是对订阅数据的响应，当接收到云端的数据为1（ascii码为49）时，将引脚置为高电平，点亮LED灯，当接收到0时，引脚置为低电平，熄灭LED灯 最后，将代码上传代码到Tinker-Node中，连接成功后设备显示为上线状态 点击左侧的数据流模板，再点击右侧的添加数据流模板  接下来我们将做一个开关用来控制我们的LED灯 点击左侧应用管理，再点击右侧的添加应用 然后点击应用，进入应用详情  点击编辑应用，开始为应用添加功能  我们先添加一个开关  选中开关，在右侧关联设备LED1，关联数据流LED1  最后点击预览，尝试点击ON和OFF控制LED开关  测试完成后，点击保存>发布即可上线应用 |
