废旧笔记本屏幕不要扔，不到200元就能DIY成便携显示器
|

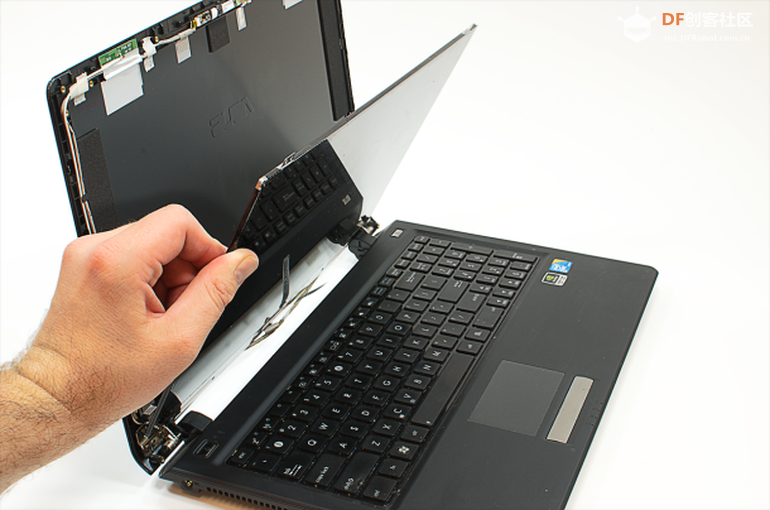

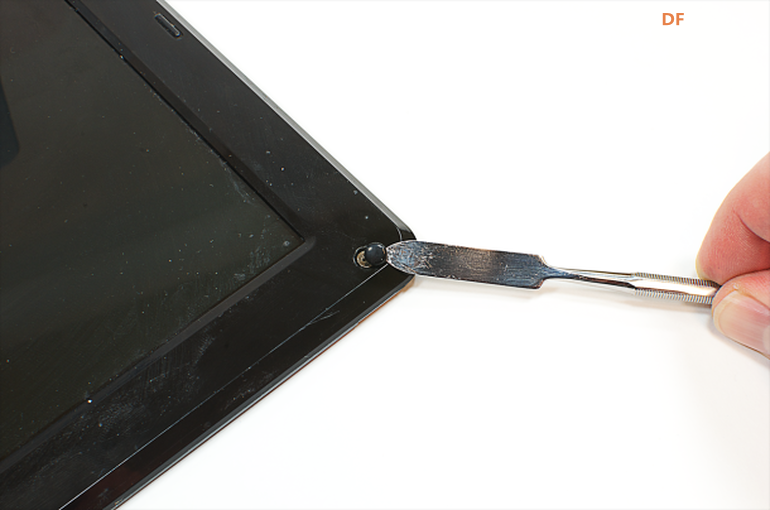

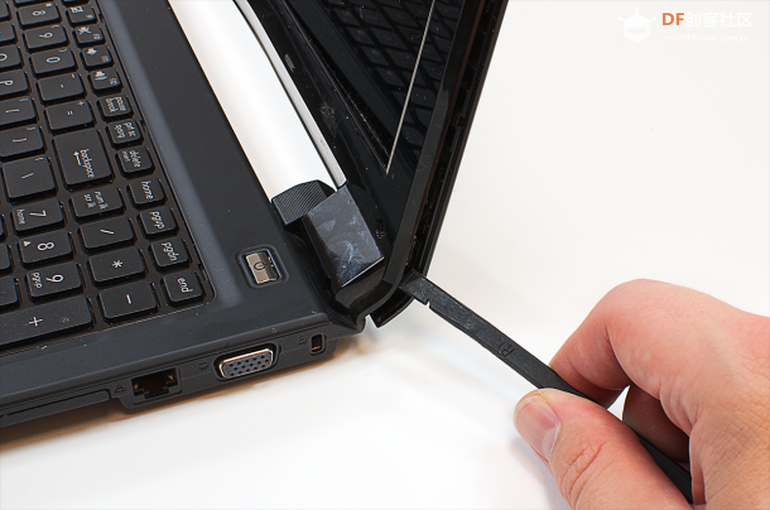

如果你有一台主板坏掉、屏幕完好的笔记本，去回收往往只能换回几十块钱。 有没有想过把屏幕拆下来，改造成一台便携显示器呢？ 最低只要不到200元，就能拥有一个副屏，提高工作效率。 还可以连接机顶盒、游戏机或树莓派。或是使用无线投屏器，把手机画面投放到大屏幕显示。 相比买一台成品便携显示器，花费至少600-800元，岂不“真香”？ 制作方法也非常简单，不需要很高的动手能力。 全套配件只需百元 首先将笔记本屏幕拆下，只需要一套螺丝刀就行。

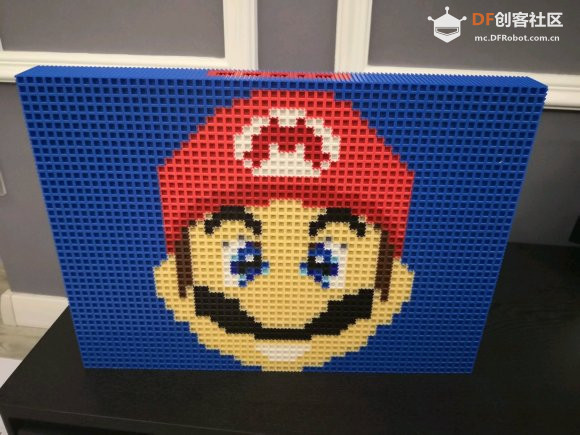

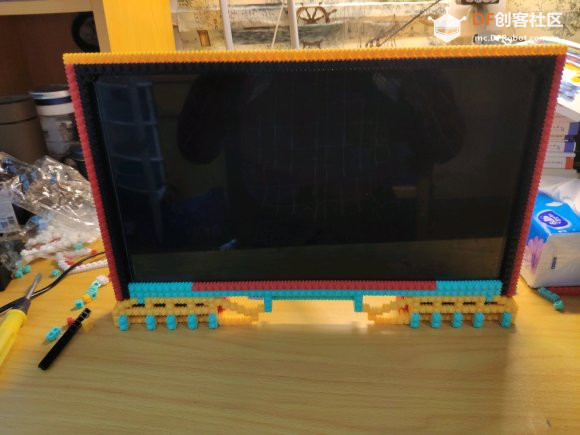

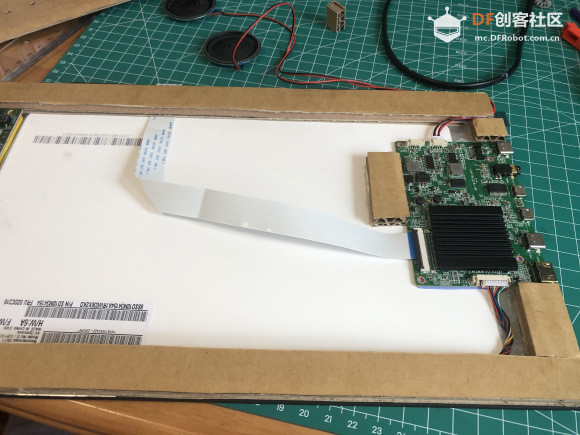

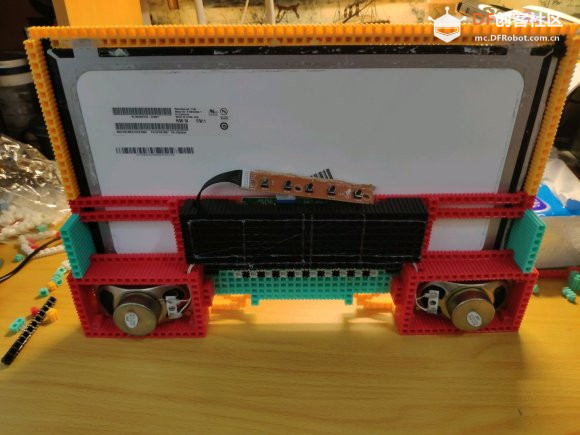

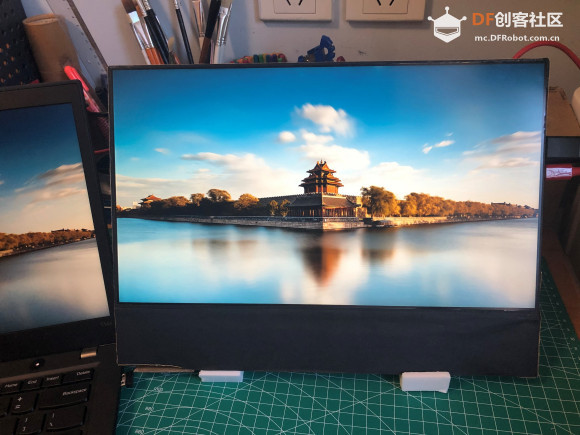

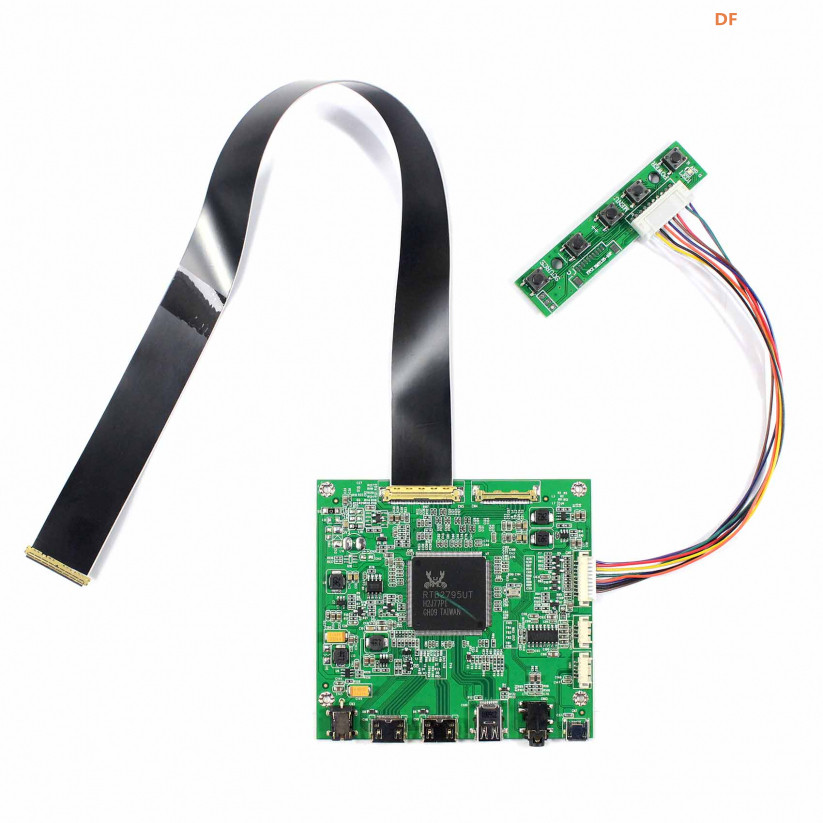

为了将视频信号输入屏幕，需要对应的驱动板，搜索“液晶屏驱动板”或“显示器驱动板”即可。 由于液晶屏型号种类繁多，最好将屏幕背面写有型号的部分拍照发给商家。 由商家为你寻找匹配的驱动板并烧录驱动程序。 旧型号的笔记本屏幕一般使用LVDS接口，共需要一块驱动板，一块高压板，一块按键板、对应的连接线以及遥控器。 △ LVDS驱动板套装 △ eDP驱动板套装 如果需要播放声音的话可以再买一对喇叭，或使用驱动板上的3.5mm耳机接口。 总共100元出头就可以全部拿下。 安装只需简单插线 安装只需要简单的将线插入对应的接口就好。 对于LVDS接口，推荐先将几个小板件连接好，最后用LVDS排线与屏幕连接在一起。 eDP接口就更简单了，只需要将驱动板与按键板和屏幕连接即可。 接线时注意正反面，接好后可以用胶带把接线处固定一下。 另外需要注意安装过程中不要触碰驱动板上的电路元件。 选一个喜欢的外壳 屏幕和驱动电路都有了，离便携显示器只差一个外壳。 比较中规中矩的选择就是搜索“便携显示器外壳”，根据尺寸不同价格在100-200元之间，或直接购买外壳+驱动板的DIY套装。 图片 还有一种更省钱的办法——用硬纸板。 △ 图源：百度贴吧 用最近流行的3D微积木就可以拼出自己喜欢的图案。

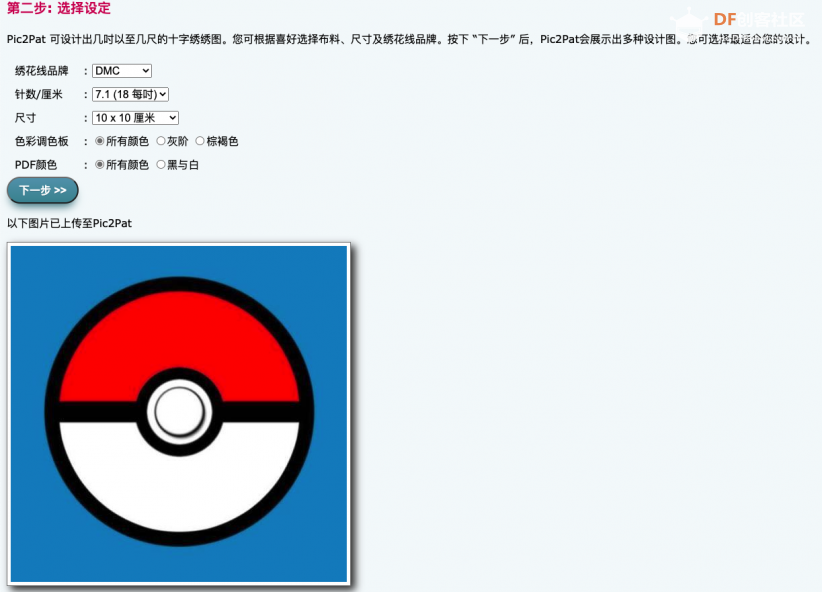

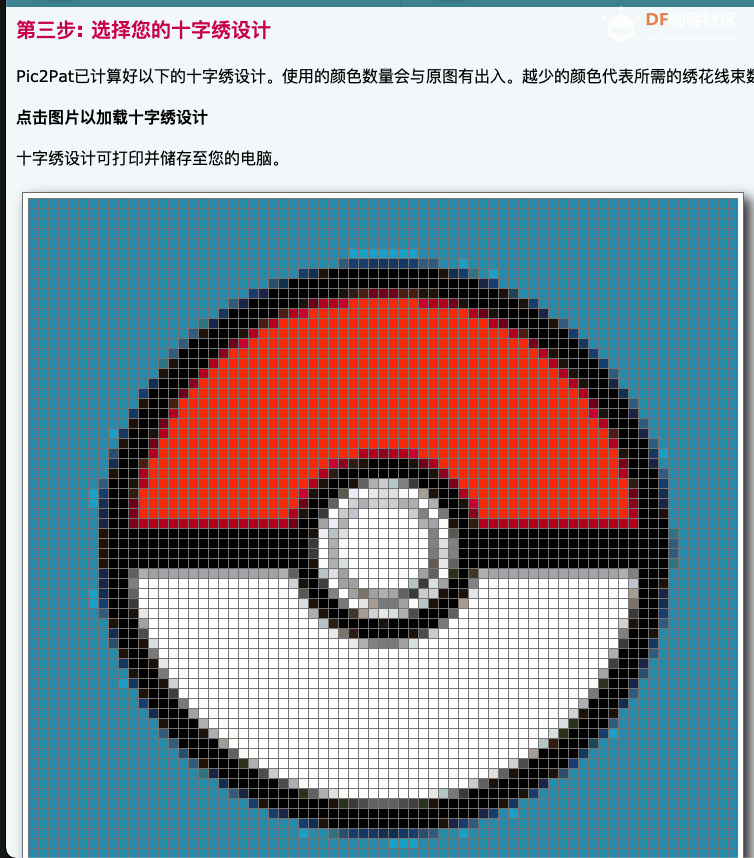

15.6寸的显示器大概需要4000块8mm微积木。设计好图案后，计算所需的颜色购买，成本为几十元。 图案可以借用十字绣的或用在线像素图生成工具制作，因为微积木的颜色有限，生成好后需要把相近的颜色简化一下。 △ 使用pic2pat.com制作 如果有闲置的笔记本的话，利用起来吧。 参考链接： 梦晨 发自 凹非寺 |
