树莓派4B系列教程第8课 JoyStick摇杆

第8课：JoyStick摇杆

学习内容

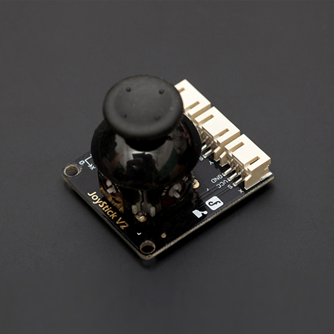

介绍JoyStick摇杆

DFRobot的JoyStick摇杆采用原装优质金属PS2摇杆电位器制作，具有(X,Y)2轴模拟输出，(Z)1路按钮数字输出。不管你怎么折腾，它都能保持良好的接触和机械性能。3路信号分别通过3P线接到Arduino传感器扩展板，只需占用3个端口就可以控制了。

新版摇杆特性：

• 工作电压3.3V/5V，适应更多3.3V的控制器

• 标准尺寸：两个直径3mm的安装孔之间的距离为5mm的若干倍

• 易于识别：两个模拟的输出接口上S的字样，而数字接口标有D字样

• 高品质接头，耐反复插拔

• 沉金工艺，不仅PCB板的质量提高，而且带有金色字体哦

注意事项

新版模拟传感器的端口布局具备以下两项改进。请参考我们博客中 "如何更改数据线接头布局" 的说明，当在IO扩展板上使用该传感器时，你可能会需要调整接头的布局。为了方便您的使用，我们将会做出更多改进，尽请关注。

在树莓派上使用joystick摇杆**">在树莓派上使用JoyStick摇杆

• 将树莓派开机并将正确安装树莓派扩展板

• 将JoyStick摇杆X轴输出口接在扩展板0号模拟端口，Y轴输出口接在扩展板1号模拟端口，Z轴输出接数字8号端口如图：



• 安装Python依赖库与git，树莓派需要联网。如已安装，可跳过该步骤。在终端中，依次键入如下指令，并回车：

  sudo apt-get install build-essential python-dev python-smbus git

• 下载驱动库及程序。在终端中，依次键入如下指令，并回车：

  cd \~

  git clone https://github.com/DFRobotdl/37\_Pcs\_Sensor.git

• 进入\37_Pcs_Sensor\8_Joystick_Module_V2文件夹中找到7_Joystick_Module_V2.py文件使用Thonny
  Pyth IDE打开并运行就可以看到打印的X,Y,Z轴的数据了。扳动遥感或按下值会变化。
