树莓派4B系列教程第9课 模拟光线传感器

学习内容

介绍模拟光线传感器

基于PT550环保型光敏二极管的光线传感器，可以用来对环境光线的强度进行检测。通常用来制作随光线强度变化产生特殊效果的互动作品。整个模块用3P的模拟数据线同IO扩展板连接，只要对应颜色就不会插错，非常方便。

• 更宽的工作电压范围：3.3V到5V

• 标准固定孔设计，两个3毫米固定孔，分别间隔5厘米

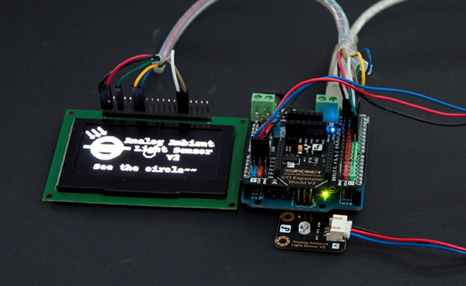

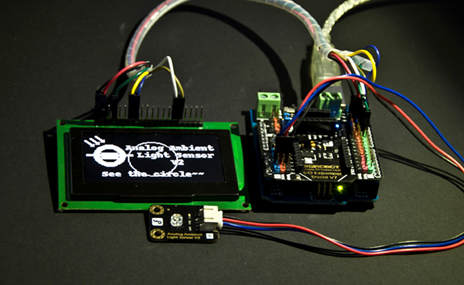

• 此LCD屏能够显示传感器的检测到的光强度，通过圆圈大小体现



注意事项

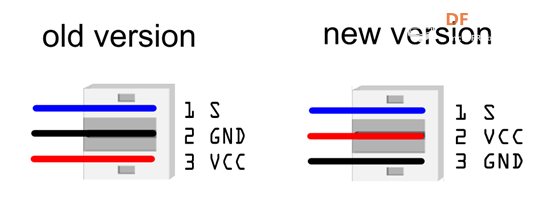

新版模拟传感器的端口布局具备以下两项改进。请参考我们博客中 "如何更改数据线接头布局" 的说明，当在IO扩展板上使用该传感器时，你可能会需要调整接头的布局。为了方便您的使用，我们将会做出更多改进，尽请关注。

在树莓派上使用模拟光线传感器

• 将树莓派开机并将正确安装树莓派扩展板

• 将模拟光线传感器接入扩展板的0号模拟口如图：



• 安装Python依赖库与git，树莓派需要联网。如已安装，可跳过该步骤。在终端中，依次键入如下指令，并回车：

sudo apt-get install build-essential python-dev python-smbus git

• 下载驱动库及程序。在终端中，依次键入如下指令，并回车：

  cd \~
git clone https://github.com/DFRobotdl/37\_Pcs\_Sensor.git

• 在\37_Pcs_Sensor\9_Analog_Ambient_Light_Sensor文件夹找到Analog_Ambient_Light_Sensor.py文件使用Thonny
  Pyth IDE打开并运行就可以看到打印的光线对应值了。
