树莓派4B系列教程第12课 心率传感器

">第12课：心率传感器

## 学习内容

介绍心率传感器

DFRobot推出的超小型心率传感器，只有拇指大小，却可以检测人体心率变化。

模块直接兼容Arduino主控器，自带Gravity 3-Pin接口，即插即用，使用非常便利。

传感器采用PPG光电容积脉搏波描记法(Photo Plethysmo
Graphy)测量心率。这是一种低成本光学技术，通过检测皮下毛细血管内的血氧量变化量来检测对应的人体心率。该技术拥有响应性快，性能稳定，适应性强等特点。

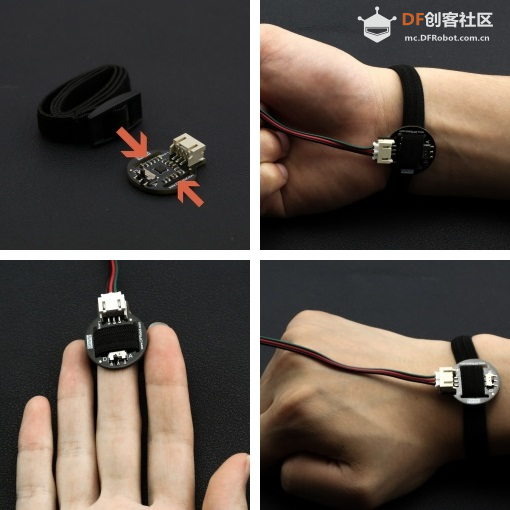

传感器配有两个安装孔，可以佩戴于手指，手腕，耳垂等皮肤直接接触处。

模块拥有方波和脉搏波两种信号输出模式，可以通过板载开关去自由切换输出信号。脉搏波将输出一个连续的心率波形，而方波将根据心率的变化输出对应的方波。板载Gravity
3-Pin接口，可以直接兼容Arduino
I/O扩展板，使用简单，平台兼容性好，可广泛应用于手环，腕带等可穿戴饰品的DIY制作。

注意事项

1.此为静态心率传感器，测量时请勿随意移动，也勿按压过紧。

2.本品并非专业医疗仪器，不能作为辅助配件参与诊断和治疗。

在树莓派上使用心率传感器

• 将数字LED发光模块接入扩展板12脚，将心率传感器接入扩展板8脚将模拟光线传感器接入扩展板的0号模拟口如图。



• 打开Thonny Python IDE将下面程序复制到其中。

import RPi.GPIO as GPIO
import time
import atexit

LED=12
Heart_Rate=8

atexit.register(GPIO.cleanup)
GPIO.setmode(GPIO.BCM)
GPIO.setup(LED,GPIO.OUT)
GPIO.setup(Heart_Rate,GPIO.IN)

while True:
    if GPIO.input(Heart_Rate):
        GPIO.output(LED,GPIO.HIGH)
    else :
        GPIO.output(LED,GPIO.LOW)
    time.sleep(0.1)

• LED就会随你的心跳而亮灭。
