自制红外测温仪
2021-04-275353
AI 快速预览详细
本文介绍了一名小学创客教师自制的红外测温仪项目。该项目使用了掌控板、MLX90614-DCI红外温度传感器和WS2812 RGB灯带。通过MIND+图形化编程，实现了非接触式体温检测，并自动报警。项目的最终效果是能够在学校、车站等人流密集场所进行体温检测，帮助学生和家长更安心。难度适中，适合小学生学习编程。
|

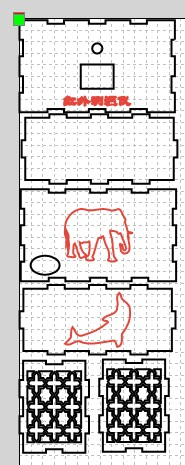

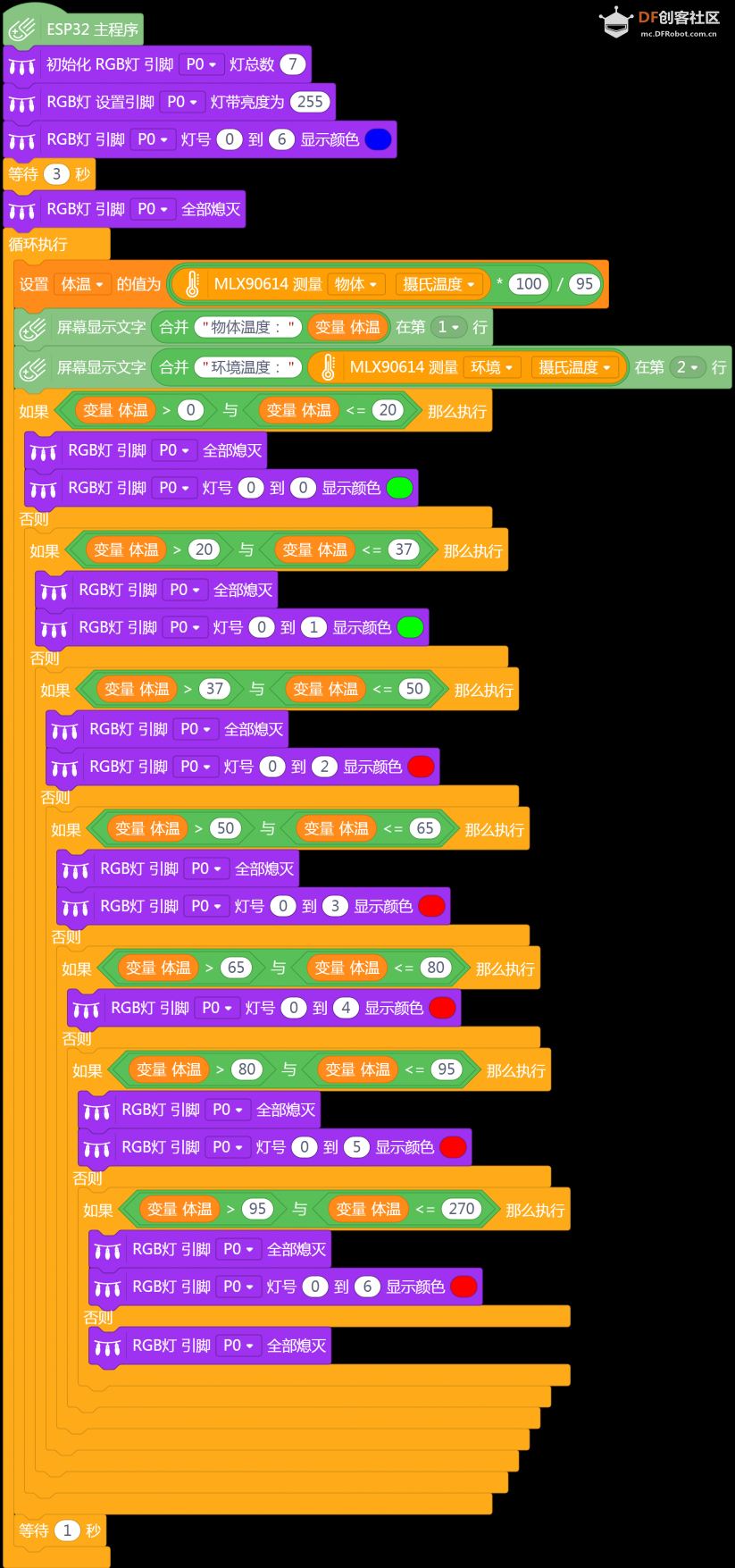

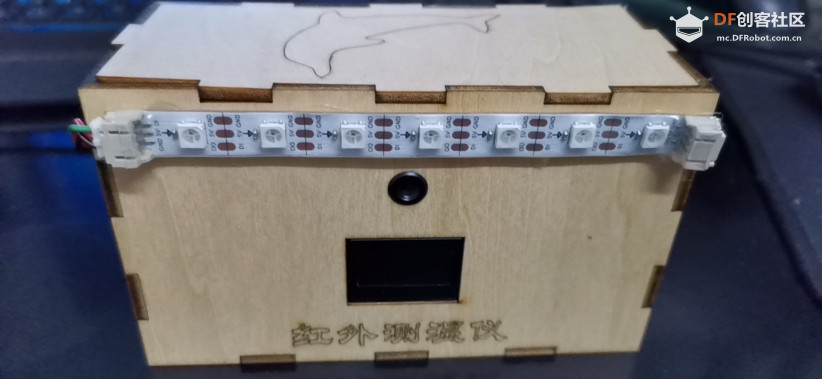

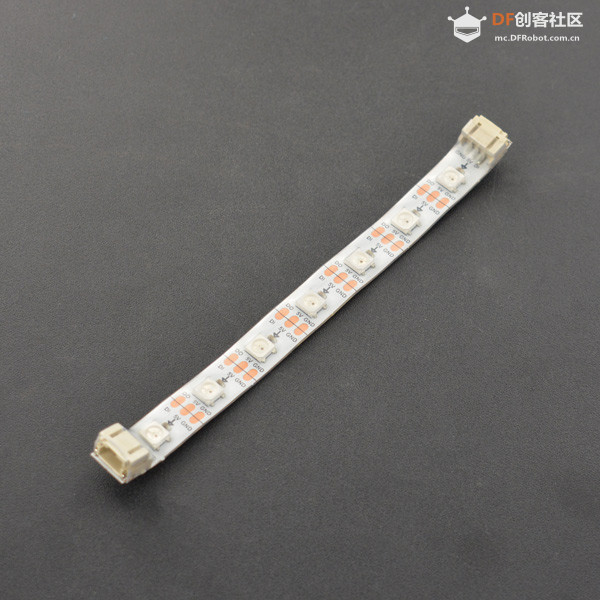

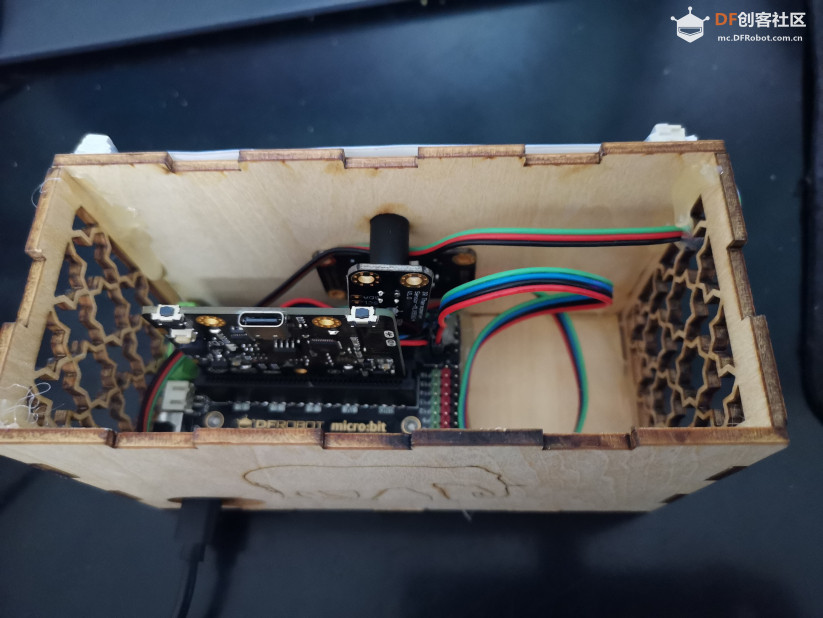

一、项目源起： 我们桐庐县有全球最大的智慧安防厂商“海康威视”集团，他们开发生产的红外测温设备已经在全国各大学校投入使用，学生进校园时，会自动检测学生的额头体温，并自动报警，在人流密集的车站等处也广泛部署。作为一个小学创客教师，也想自己设计和制作一款红外测温产品   二、演示视频 三、硬件： 掌控板1块； 掌控板扩展板1块； 非接触式红外温度传感器（MLX90614-DCI）1块；  WS2812 RGB 全彩灯带（7灯珠）1条；  四、连线： 把全彩灯带连接在扩展板的P0口，红外温度传感器连接在扩展板的I2C口 五、软件编程： 使用MIND+软件进行图形化编程，先添加红外温度传感器和灯带扩展  六、外观设计 使用LaserMaker软件，设计红外测温枪的外观，由于不懂CAD的设计，只能使用一键造盒功能，再根据实际屏幕的大小和红外温度传感器口径大小设计打孔的位置和大小，由于采用了紧凑设计，所以内部不用螺丝或热溶胶固定，直接安装上去就不会移动了。    七、附件下载：  程序.zip设计图纸.zip |
-
