温湿度监控DIY · ESP32-E开发记录

缘起：

我们实验室经常做一些检测，有时候要边升温边测试，我想对设备内部的环境进行监测，我打算用手头上的ESP32-E进行开发。

ESP32可以安装传感器，并连接上wifi，通过数据传输，完全可以监测到环境的温湿度变化~~这里记录一下过程~

硬件列表：

序号	名称
1	FireBeetle Board ESP32-E开发板
2	AM2301A 温湿度传感器
3	USB Type-C供电线
4	充电宝

准备工作：

1、开发环境
1)安装esp-idf
根据espressif指南，直接从idf-installer下载安装即可，我用的是2.8的installer。
2)安装esp-idf-lib
由于需要使用温湿度模块，esp-idf-lib有DHT模块的驱动，直接clone即可。

git clone https://github.com/UncleRus/esp-idf-lib.git
复制代码

2、接线
将AM2301A接到ESP32-E开发板，红线接到3V3，黄线接到GPIO17，黑线接到GND,USB线接到电脑。
ESP32-E的温湿度监控DIY开发记录图6

开发工作：
1、打开开发环境

pwsh.exe -nologo -NoExit -Command xxx\esp-idf\export.ps1;xxx\.espressif\python_env\idf4.4_py3.8_env\Scripts\Activate.ps1
复制代码

2、配置ESP32工程
代码可以从我的GITHUB上下载：https://github.com/lll9p/ESP-32-AM2301
设置开发板

idf.py set-target esp32
复制代码

设置要连接的WIFI账号密码

idf.py menuconfig
复制代码

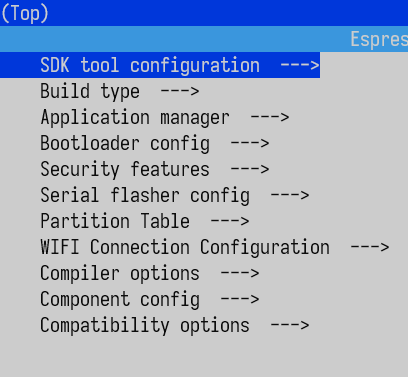

如图所示，设置好之后按s再按q保存退出：
ESP32-E的温湿度监控DIY开发记录图3

编译上传：

idf.py build
idf.py -p com3 flash
复制代码

代码解释：

1、ESP32端
main/main.c

//设置AM2301的类型和端口
static const dht_sensor_type_t sensor_type = DHT_TYPE_AM2301;
static const gpio_num_t dht_gpio = 17;
//从传感器读取数据并响应http
    int16_t temperature = 0;
    int16_t humidity = 0;
    char data_str[30] = { 0 };
    if (dht_read_data(sensor_type, dht_gpio, &humidity, &temperature) == ESP_OK){
        sprintf(data_str,"%d;%d",temperature,humidity);
    } else {
        sprintf(data_str,"%d;%d",temperature,humidity);
    }
    req->user_ctx = data_str;
复制代码

2、客户端
read.py

    #从命令行读取IP，并从IP获取数据，保存到data.csv
if len(sys.argv) == 1:
     ip = ""
    else:
     ip = sys.argv[1]
    req = request.Request(f"http://{ip}", method="GET")
    with request.urlopen(req) as f:
     r = f.read().decode('utf-8')
        data = list(map(lambda num: float(num) / 10., r.split(";")))
    df = pd.read_csv("data.csv")
    df = df.append({'temperature': data[0],
                    'humidity': data[1]}, ignore_index=True)
    df.to_csv('data.csv')
复制代码
