开源的墨水屏智能手表Watchy来了！可以自定义外观！
2021-06-221.3万
精华项目
AI 快速预览详细
开源墨水屏智能手表Watchy支持用户通过3D打印自定义外观。硬件包括低功耗的GDEH0154D67墨水屏、ESP32-PICO-D4模块、BMA423加速度传感器等。软件部分提供了详细的教程和API，便于用户进行编程和定制。这款手表适合DIY爱好者和技术宅，可以轻松实现个性化设计。
|

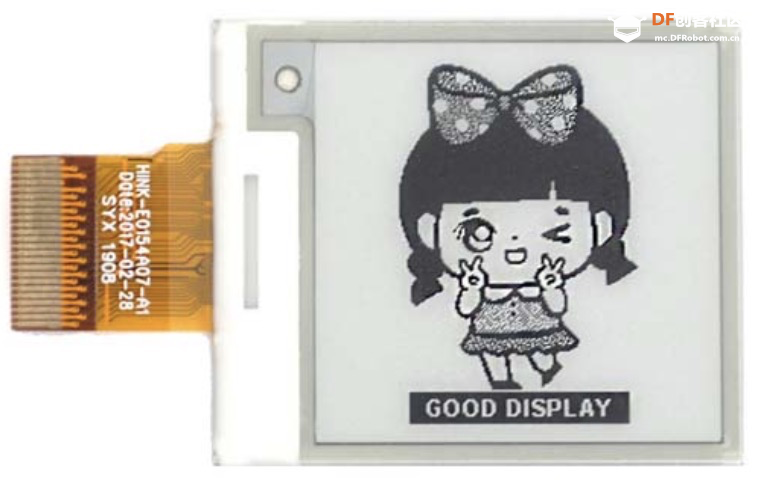

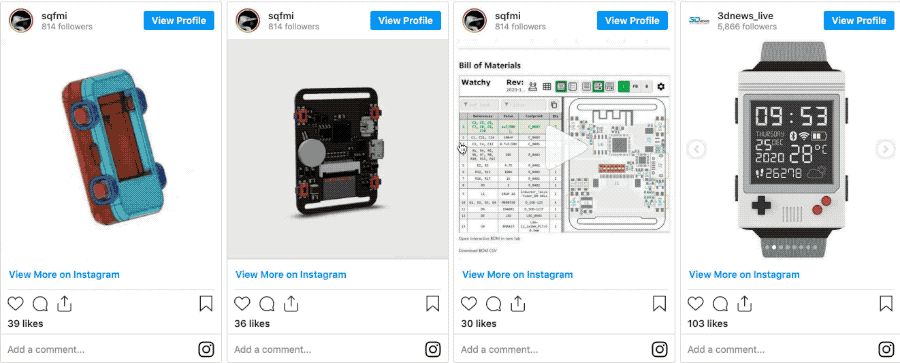

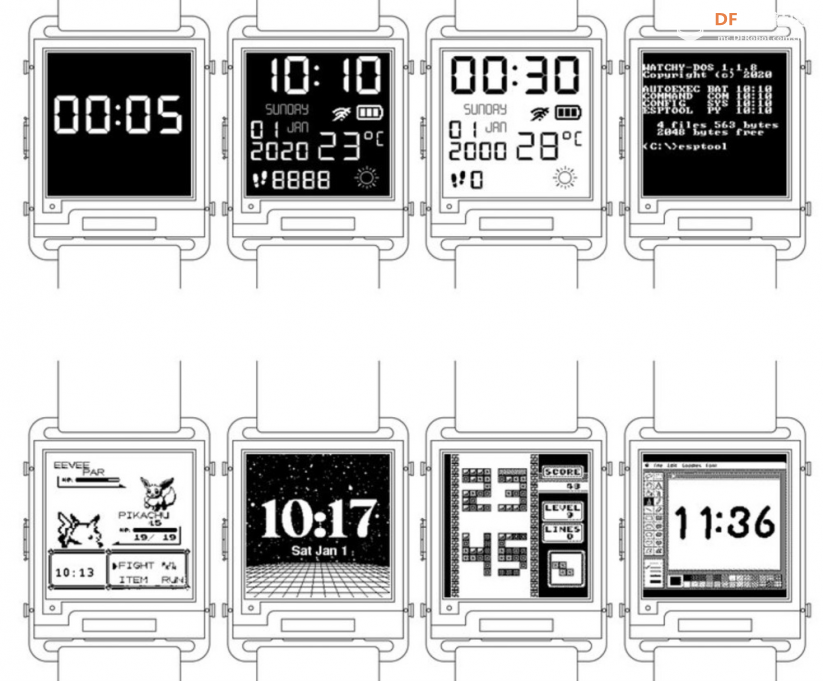

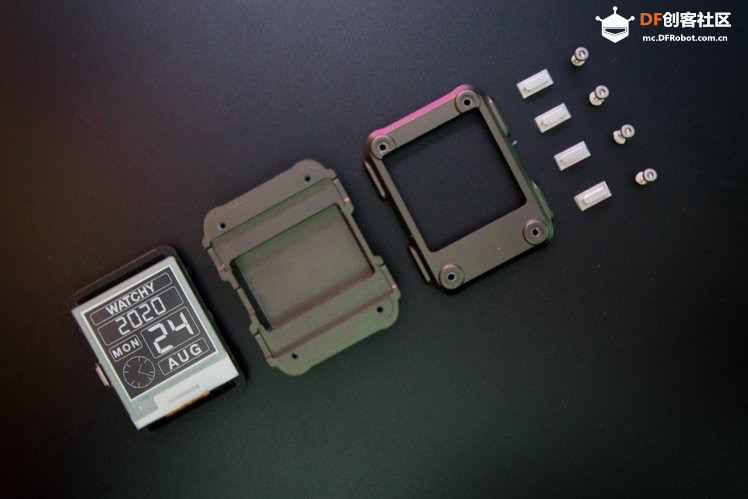

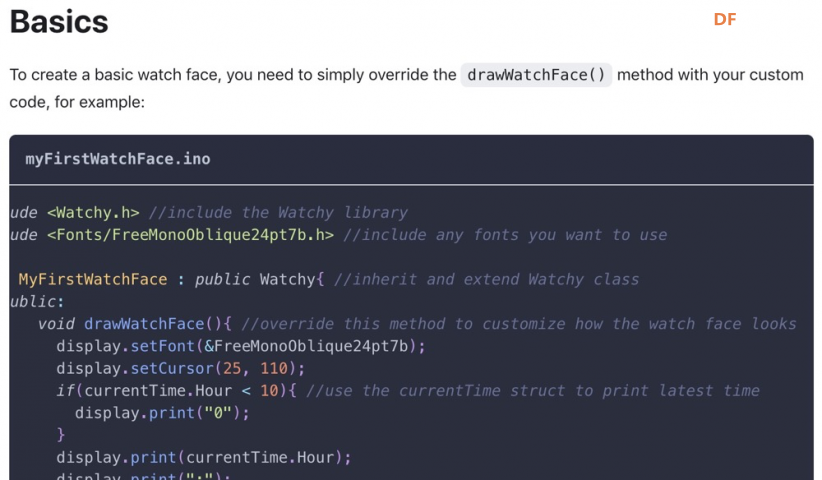

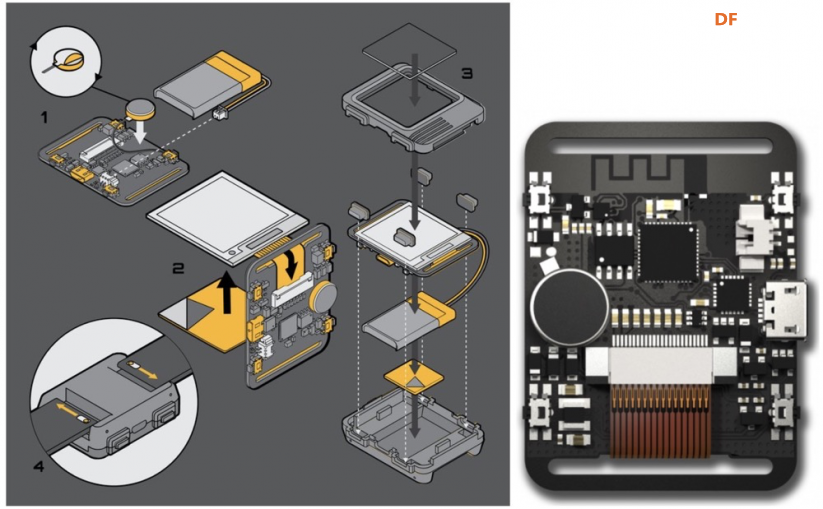

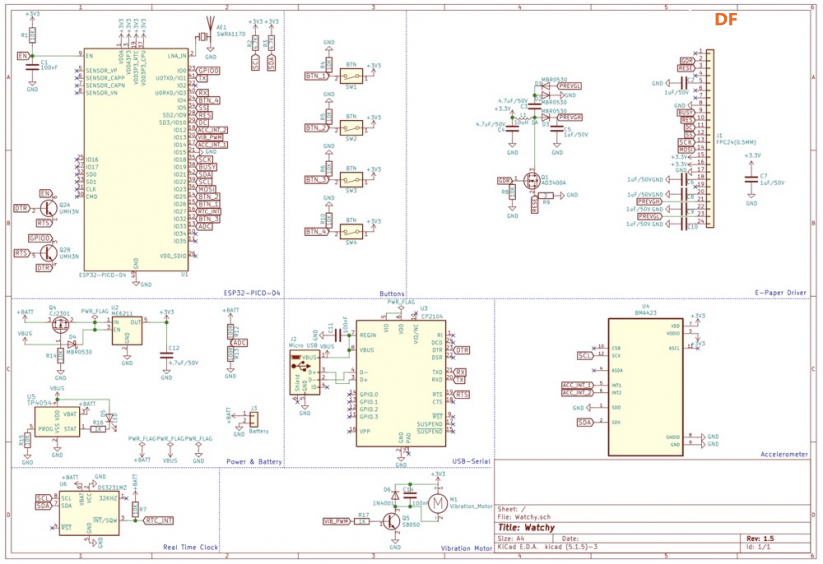

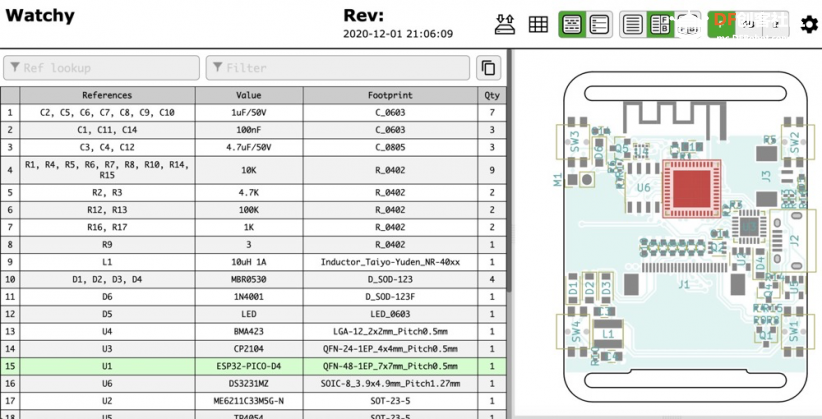

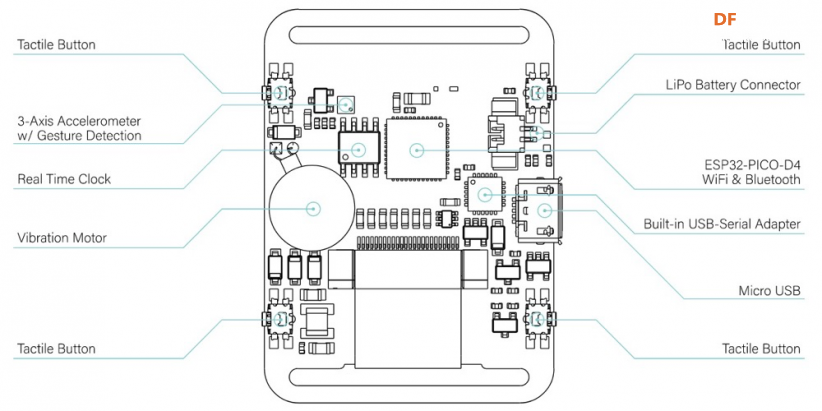

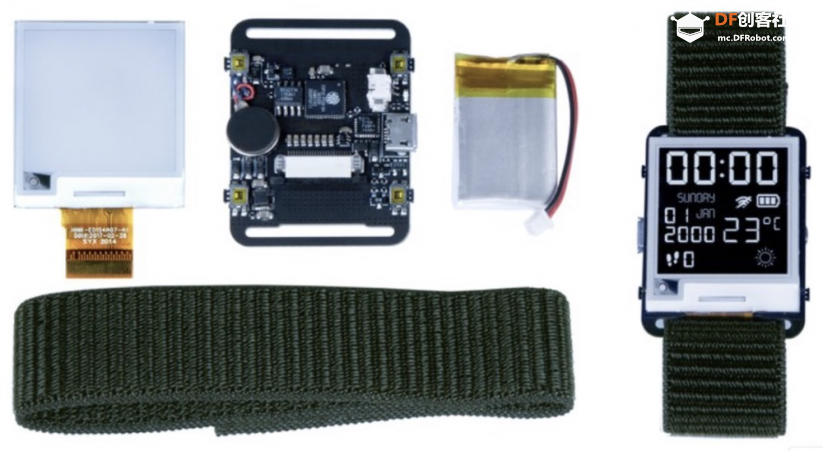

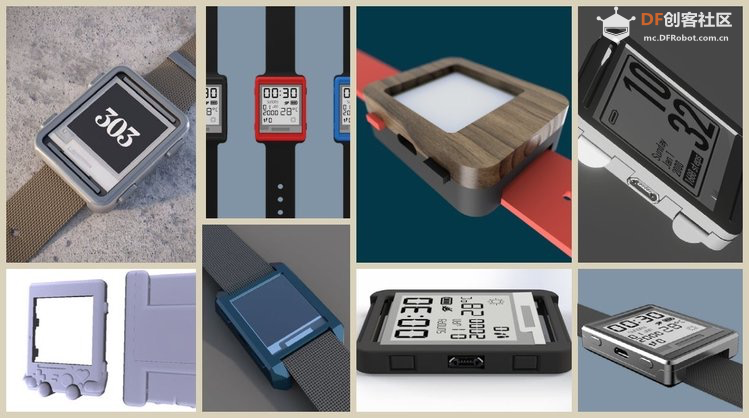

来源：QbitAI 还记得Pebble和索尼的墨水屏手表吗？  图源：Wikipedia/SONY 现在，开源的墨水屏智能手表Watchy来了！ 先来一睹为快，“PCB裸奔”风、“钢铁直男”风，以及注塑风……  左图为改装版：Calculateur（图源：jochen） 对这些都无感？ 没关系，开发者开源了用于3D打印的模型文件，用户可以定制自己想要的手表外观。  就像之前举办的设计比赛中这些作品：  此外，还有各种风格的表盘可供选择：  同样支持修改和自己创作，官网中给出了相当详细的教程：  不少技术宅网友已经忍不住下手了，其中不乏硬核玩家。  不得不说，颜值这块儿拿捏的死死的~ 硬件准备 那么，这块表的内部构造是怎样的呢？  首先，开发者选择了超低功耗的GDEH0154D67作为屏幕，这是一块分辨率200x200的1.54英寸墨水屏，采用SPI接口，售价不到40元。  各个硬件在图中一目了然：  其中，微控制器选择的是乐鑫ESP32-PICO-D4模块（下图红色部分），ESP32芯片集成了2.4G无线和蓝牙功能。 主要的硬件和功能还包括： • Silabs出品的USB转UART模块CP2104（下图U3），便于随时随地进行编程； • 超小型、三轴、低重力加速度传感器BMA423（下图U4），用于运动追踪和手势检测； • 售价20元左右的实时时钟DS3231（下图U6），支持日历和闹钟功能； • 用于振动的迷你电机1020； • 4个触觉按钮K2-1114SA-A4SW-06。 • 200mAh的3.7V锂电池402030和天线SWRA117D。 想从零开始的朋友，可以通过官网的图表清单，查看详细的物料。  此外，开发者还给出了原理图：  软件部分 搞定硬件部分，就要解决软件方案了。 开发者已经把所用框架封装进Watchy.h ，制作者从GitHub中即可获取。 其中还提供了一个简单的C++ Arduino API，能够在方向感应和计步方面，简化BMA423传感器读数。 图形显示部分采用的是GxEPD2，这是一个用于SPI墨水屏的Arduino显示库，依赖于绘制图像和文本的Adafruit GFX库。 计时部分则采用了支持DS3231实时时钟的DS3232RTC，同样来自Arduino。 当然，考虑到了部分手残党，这块表也有标准版售价，59美元，折合人民币不到380元，组装后你就可以得到一块可佩戴的PCB手表（加钢化膜）了。  如果想要阳极氧化铝外壳，则需要另付315元。  月石一 发自 凹非寺 量子位 报道 | 公众号 QbitAI 参考链接： [1]https://watchy.sqfmi.com/docs/getting-started [2]https://github.com/sqfmi/Watchy [3]https://git.sr.ht/~jochen/Calculateur [4]https://www.crowdsupply.com/sqfmi/watchy [5]https://www.sony.com/en/brand/stories/en/our/products_services/feswatchu/ [6]https://en.wikipedia.org/wiki/Pebble_(watch) 手表系列回顾 ▼ IO Watch: Arduino UNO 制造的可编程手表  ▼ DIY一款既实用又时尚的二进制手表  ▼ 复刻卡西欧F-91W！不过，我比较大。  ▼ “新年又给自己做了一块新手表！”  ▼ 电子墨水屏手表——一个至今还没有完工的项目  ▼ 致敬稚晖君？自制一款太空人主题的透明手表！  |
