行空板自带SIoT项目-远程开关灯

行空板自带SIoT项目-远程开关灯

疫情期间，手里正好有一块行空板，捣鼓捣鼓，做一些基础有趣的项目。

在之前看发布会的时候看到行空板自带SIoT服务和热点模式，这个功能对于麻烦配置的人来说，省下了很多事情，废话不多说，直接上内容。功能好不好使用见内容。

视频预览

热点以及SIoT服务

• 通过Home键->应用开关->SIoT服务如果关闭了则开启

• 行空板支持开热点，这样其他手机或者wifi就可以通过无线访问行空板实现远程控制了。通过Home键->开关无线热点模式->打开无线热点，等出现SSID和PASS，然后电脑或者手机连接这个行空板的热点。

注：此处采用电脑或者手机连接行空板开启的热点，让行空板与电脑手机处于一个局域网下，你也可以使用wifi或者有线等方式连接：https://wiki.unihiker.com/networking 。

检测服务是否开启

通过Home键->查看网络信息，界面显示IP地址为：192.168.123.1，说明服务已经开启. 网页端IP：192.168.123.1:8080(端口号不是1883)

控制灯带

功能描述：1、可利用行空板SIoT服务，网页端远程控制灯带亮灭，以及手动控制灯带亮灭。
2、实时检测光线数据，以及网页显示数据。

Mind+使用

Mind+1.7.2 RC2.0软件，需要的可以去行空板官方QQ群下载。

Mind+图形直接加载行空板、MQTT、灯带等模块。如下图：

部分代码

初始化MQTT以及设置字体显示和按钮显示。

• SIoT服务器可以填写10.1.2.3，（此处开启了无线热点，因此填写192.168.123.1也可以），注意程序中端口号为：1883

• 接收网页端数据

• 按钮控制函数

效果显示

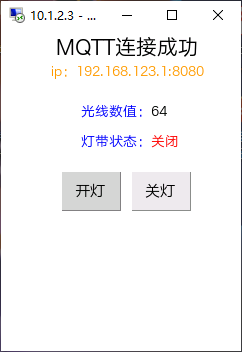

界面显示

网页登陆访问行空板的ip加8080端口即可打开siot管理页面，注意此处电脑连接了行空板的热点（电脑usb连接行空板也可以通过10.1.2.3:8080访问）。

192.168.123.1:8080
账号：siot 密码： dfrobot

网页显示

程序连接成功后发送消息时，siot网页上会自动创建topic对应的项目。

• 网页上打开对应的项目，远程控制发送on或者off可以打开灯带或关闭

• 另一个项目的网页可以实时接收显示光线数值

总结

行空板中的热点模式解决了老师现实中的联网情况，SIoT服务一键启动解决了大部分老师配置出现的问题。该项目功能简单，主要讲行空板中SIoT服务和热点模式的使用，老师在使用过程中有什么问题可在下方留言。
