【花雕体验】15 尝试搭建Beetle ESP32 C3之Arduino开发环境

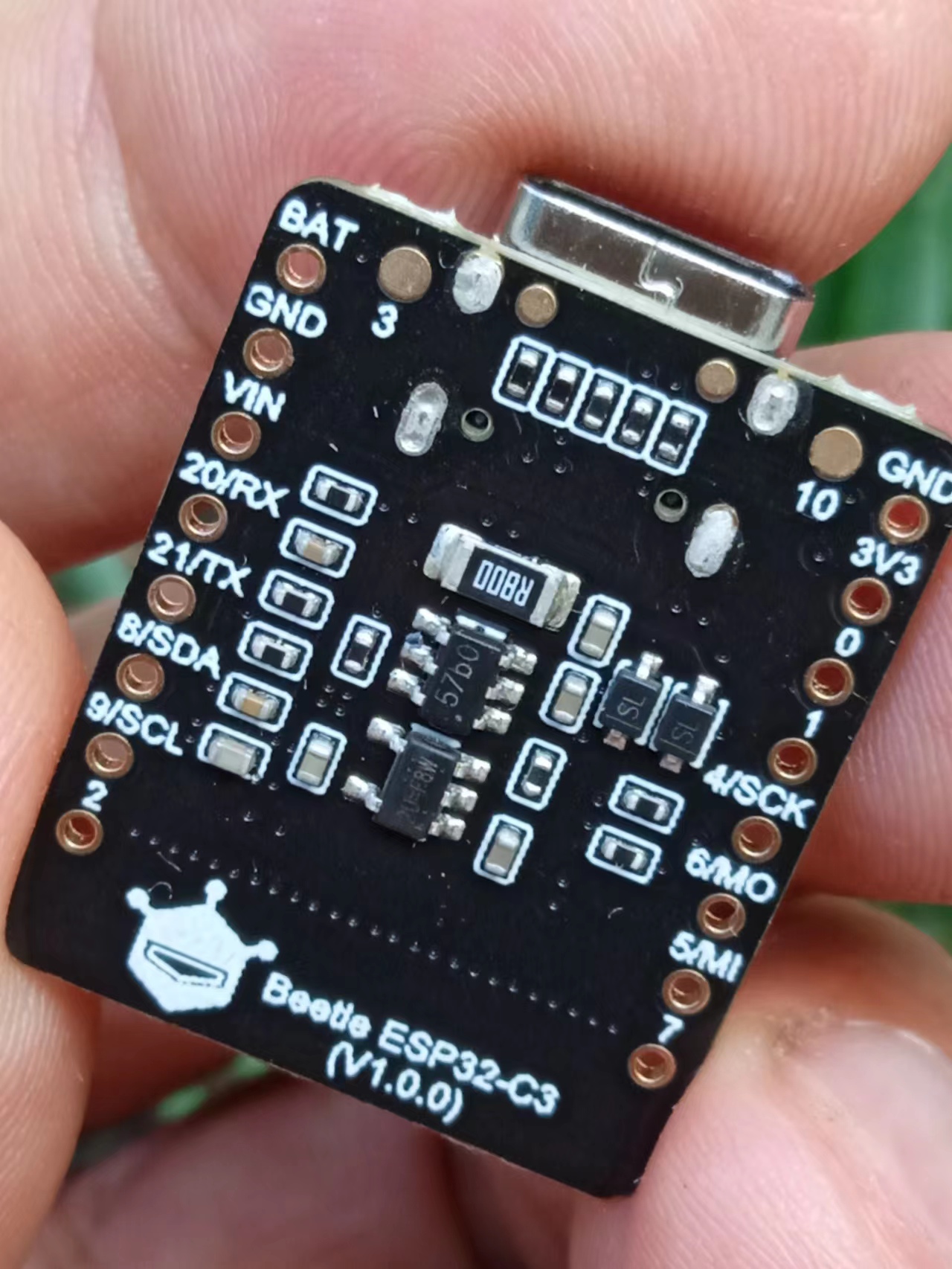

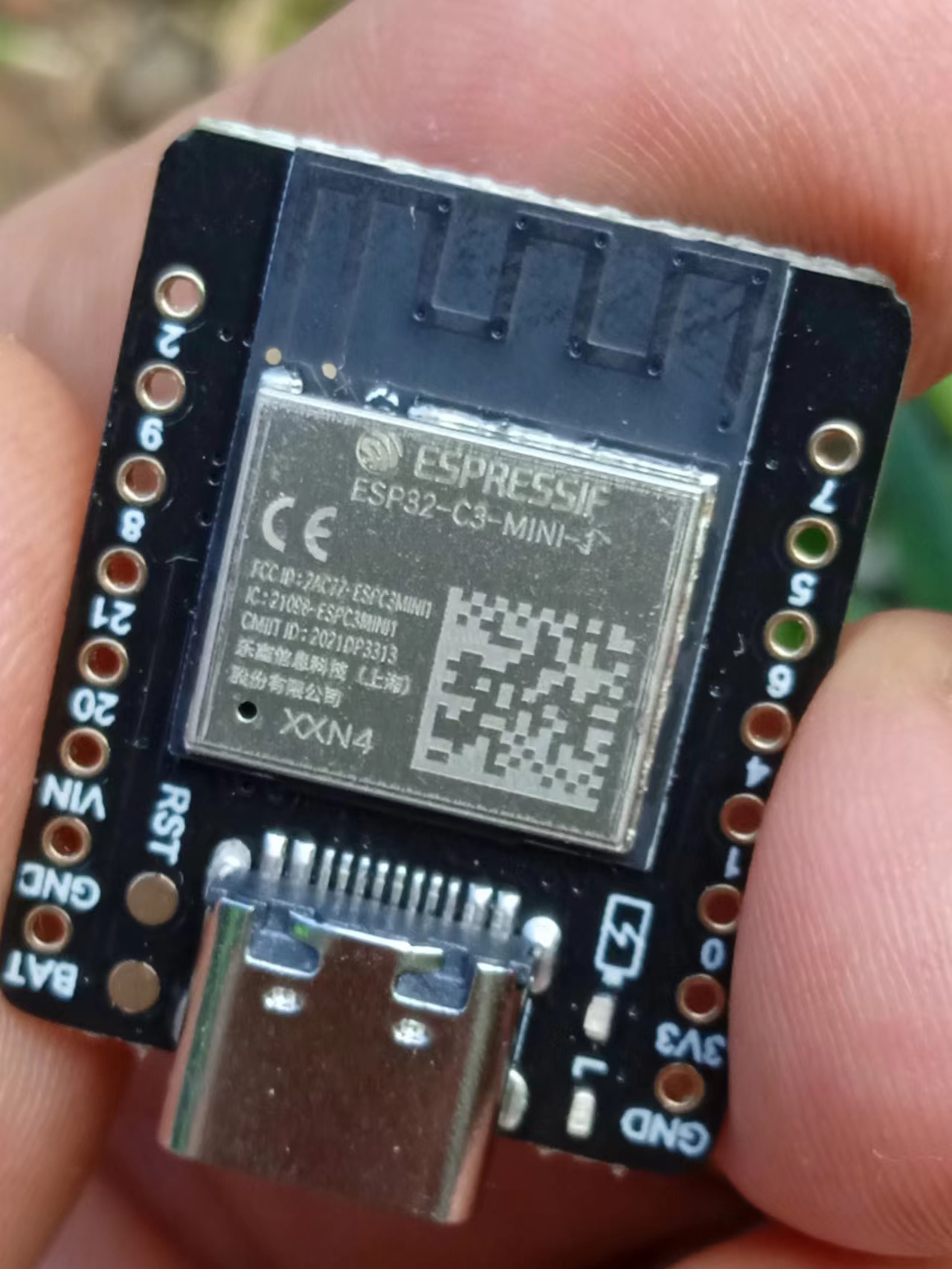

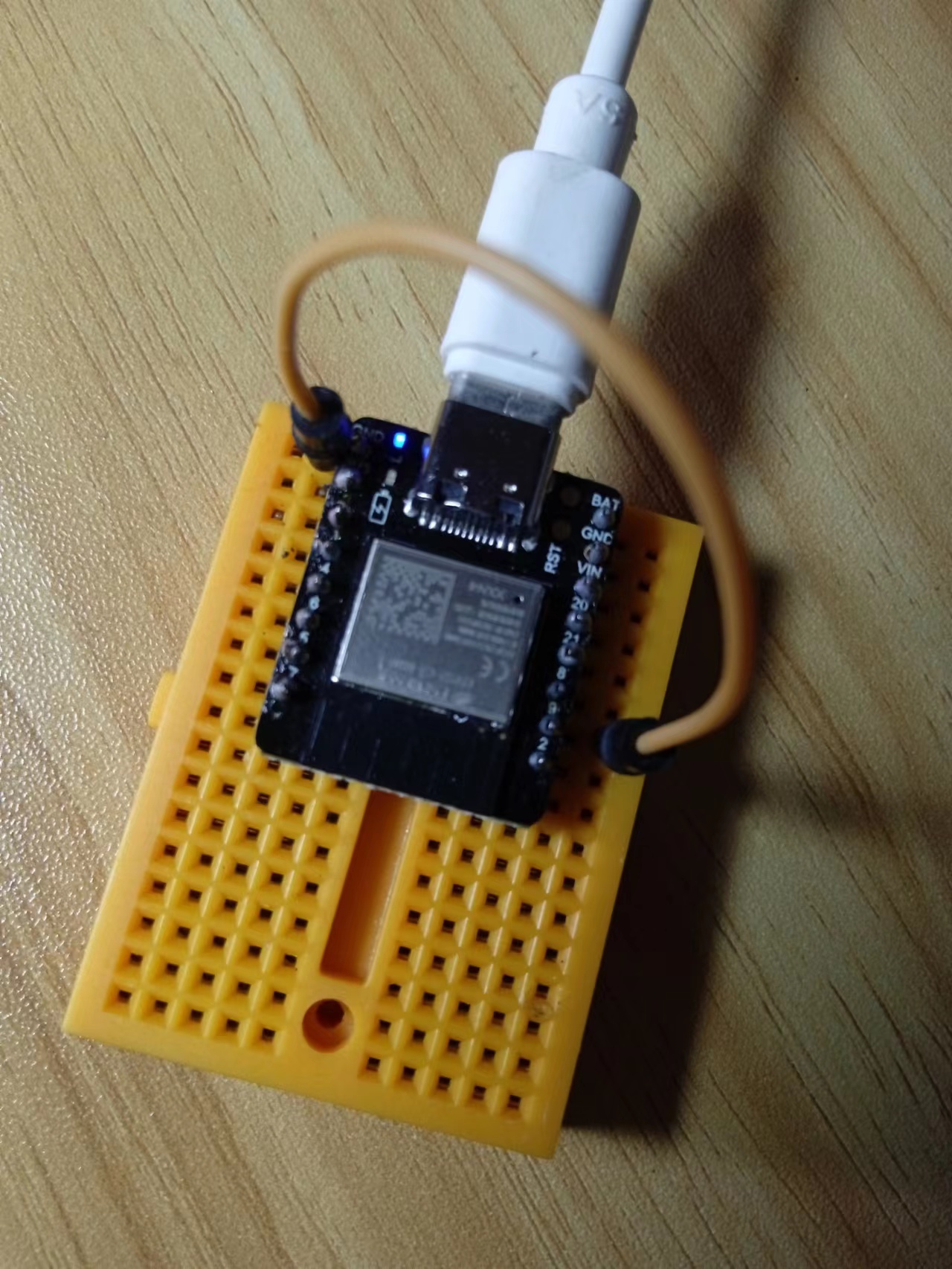

实验场景图

开发板相关选择与配置

下载成功后，断电去掉D9的下拉杜邦线，然后上电查看串口返回情况

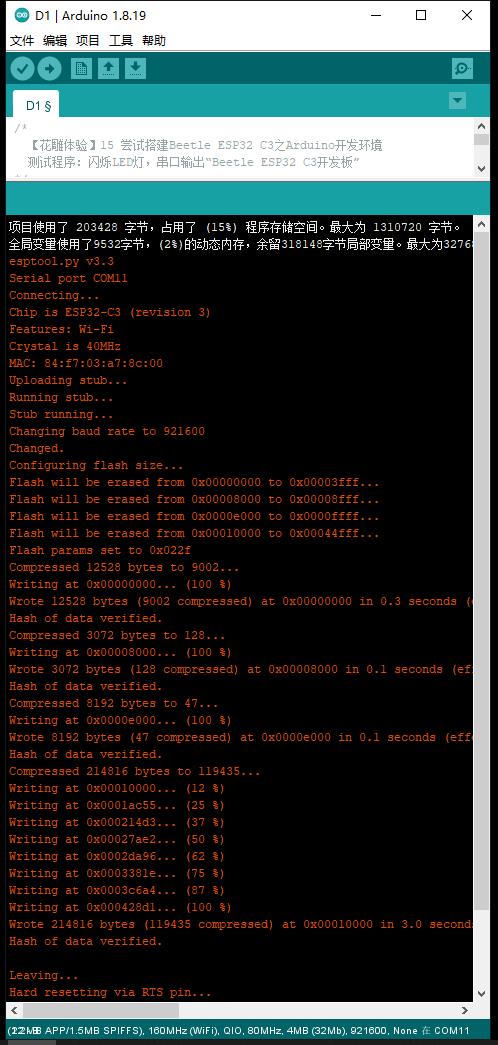

上传成功的提示

【花雕体验】15 尝试搭建Beetle ESP32 C3之Arduino开发环境
测试程序：闪烁LED灯，串口输出“Beetle ESP32 C3开发板”
[code]/*
【花雕体验】15 尝试搭建Beetle ESP32 C3之Arduino开发环境
测试程序：闪烁LED灯，串口输出“Beetle ESP32 C3开发板”
*/
int LED = 10;
void setup() {
Serial.begin(115200);
pinMode(LED, OUTPUT);
}
void loop() {
Serial.println("Hello world!");
Serial.println("Beetle ESP32 C3开发板");
Serial.println("");
digitalWrite(LED, HIGH);
delay(1000);
digitalWrite(LED, LOW);
delay(1000);
}[/code]

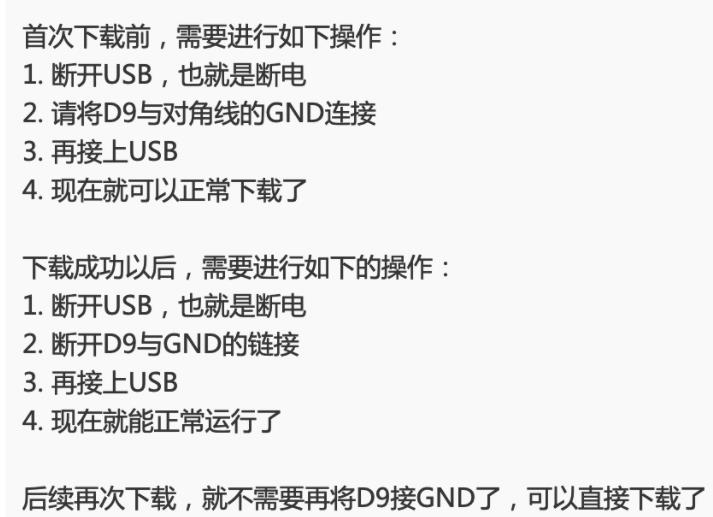

这个特殊要求，标准的文字描述

后来发帖求助，才知道首次烧录程序，需要下拉D9（接GND）

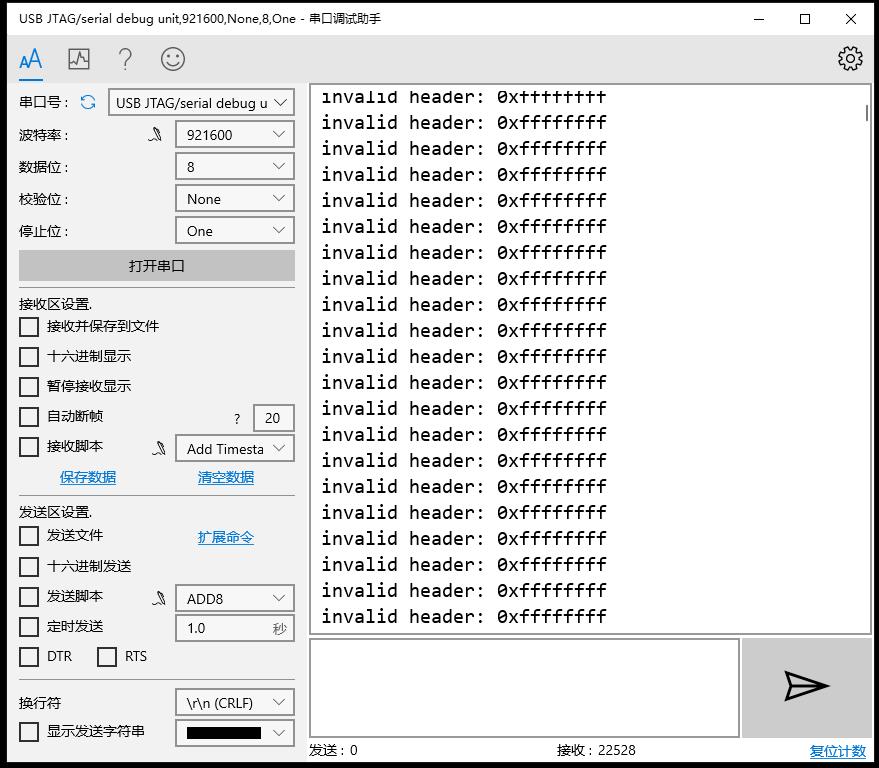

[backcolor=rgb(250, 250, 250)][font=微软雅黑]打开串口，一直输出这个......[/font][/backcolor]
[backcolor=rgb(250, 250, 250)][font=微软雅黑]
[/font][/backcolor]

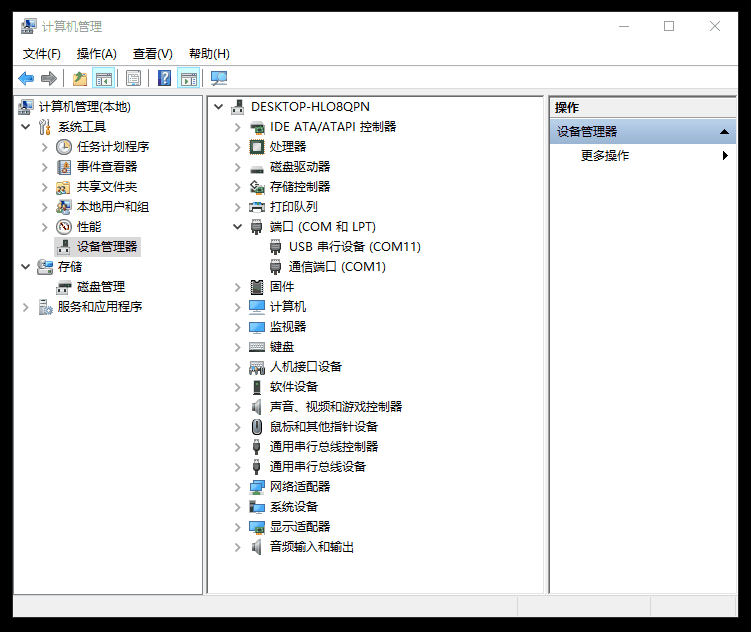

[font=微软雅黑]第一回上电Beetle ESP32-C3开发板，电脑扬声器就一直响个不停，"滴.......滴........"，电脑设备管理器不断刷新........[/font]
[font=微软雅黑]
[/font]
[font=微软雅黑]https://img.mydigit.cn/forum/202207/06/151358l0zsxuxyqyi0kmj9.gif[/font]
[backcolor=rgb(250, 250, 250)][font=微软雅黑][font=微软雅黑]
[/font][/font][/backcolor]
[backcolor=rgb(250, 250, 250)][font=微软雅黑][font=微软雅黑]

[/font][/font][/backcolor]

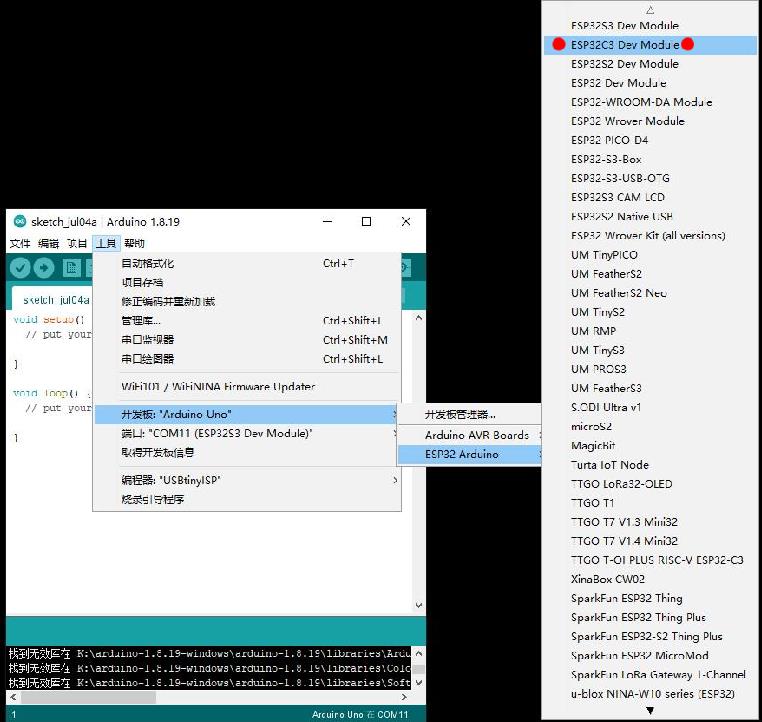

选择开发板，这里选择了“ESP32C3 Dev Module”

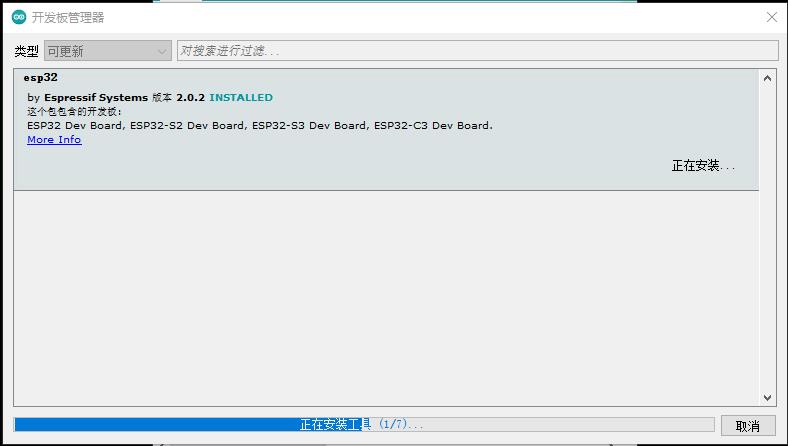

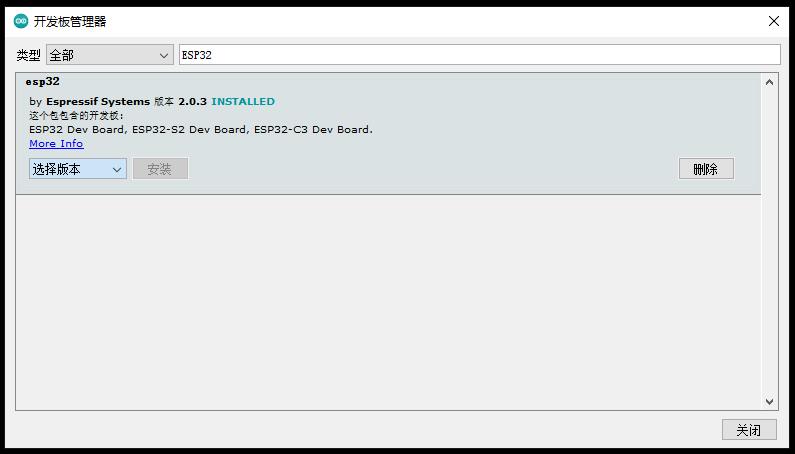

打开开发板管理器，搜索“ESP32”,这里选择最新版本“2.0.3”进行安装

[backcolor=rgb(255, 255, 255)][font="]添加ESP32C3开发板[/font][/backcolor]

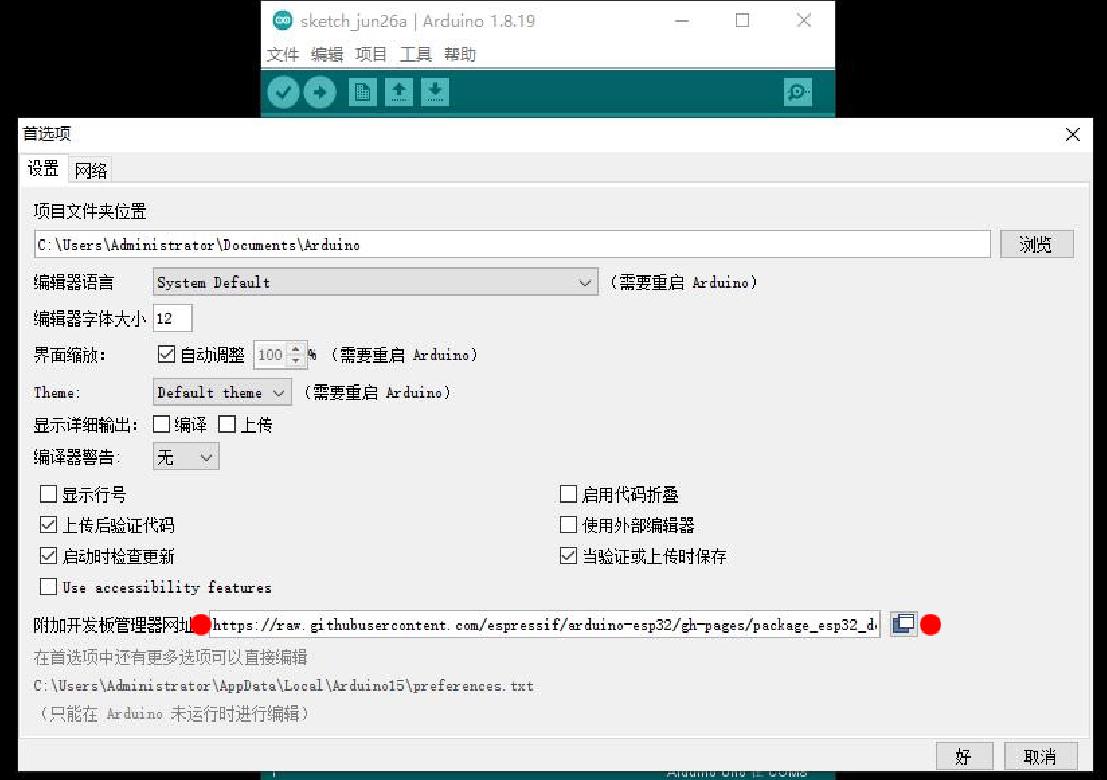

[backcolor=rgb(255, 255, 255)][font="]（1）打开Arduino IDE，点击左上角的“文件>>首选项”，在“附加开发板管理器网址”一栏中填写：[/font][/backcolor]
[backcolor=rgb(255, 255, 255)][font="]https://raw.githubusercontent.co ... sp32_dev_index.json[/font][/backcolor]

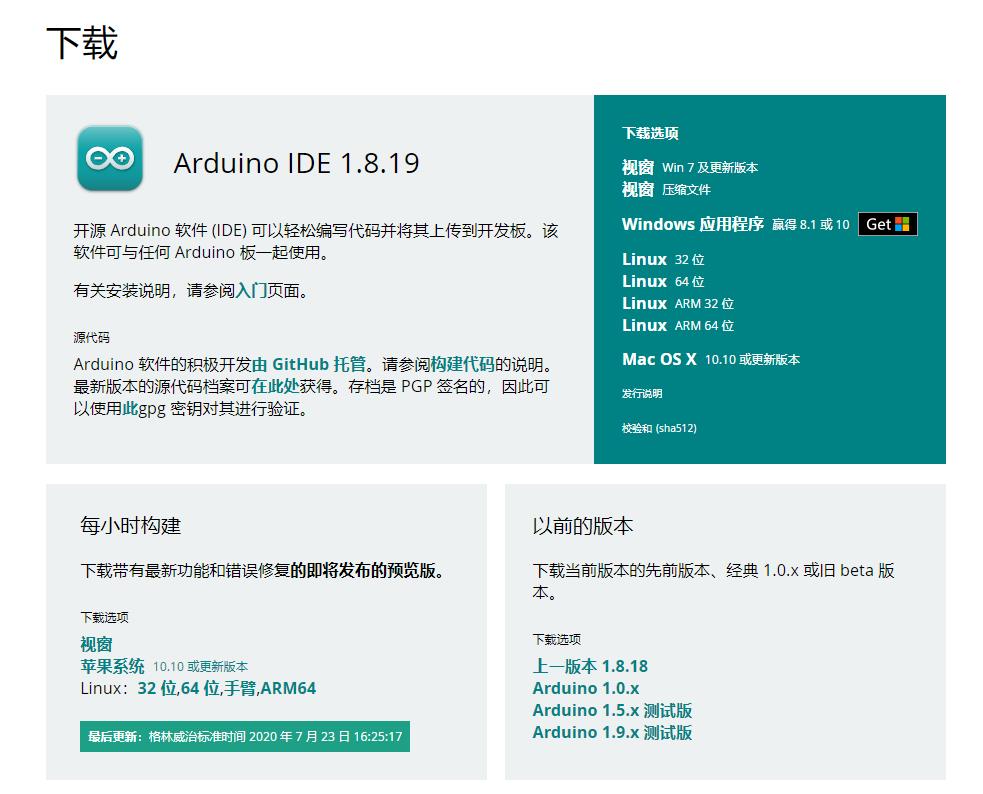

下载安装Arduino IDE（已经安装的可以跳过）
https://www.arduino.cc/en/software

附录：相关文档和资源
相关文档
• 《ESP32-C3 技术参考手册》 – 提供 ESP32-C3 芯片的存储器和外设的详细使用说明。
• 《ESP32-C3 技术规格书》 – 提供 ESP32-C3 芯片的硬件技术规格。
• 证书
http://espressif.com/zh-hans/support/documents/certificates
• 文档更新和订阅通知
http://espressif.com/zh-hans/support/download/documents
开发者社区
• 《ESP32-C3 ESP-IDF 编程指南》 – ESP-IDF 开发框架的文档中心。
• ESP-IDF 及 GitHub 上的其它开发框架
http://github.com/espressif
• ESP32 论坛 – 工程师对工程师 (E2E) 的社区，您可以在这里提出问题、解决问题、分享知识、探索观点。
http://esp32.com/
• The ESP Journal – 分享乐鑫工程师的最佳实践、技术文章和工作随笔。
http://medium.com/the-esp-journal
• SDK 和演示、App、工具、AT 等下载资源
http://espressif.com/zh-hans/support/download/sdks-demos
乐鑫产品
• ESP32-C3 系列芯片 – ESP32-C3 全系列芯片。
http://espressif.com/zh-hans/products/socs?id=ESP32-C3
• ESP32-C3 系列模组 – ESP32-C3 全系列模组。
http://espressif.com/zh-hans/products/modules?id=ESP32-C3
• ESP32-C3 系列开发板 – ESP32-C3 全系列开发板。
http://espressif.com/zh-hans/products/devkits?id=ESP32-C3
• ESP Product Selector（乐鑫产品选型工具）– 通过筛选性能参数、进行产品对比快速定位您所需要的产品。
http://products.espressif.com/#/product-selector?language=zh

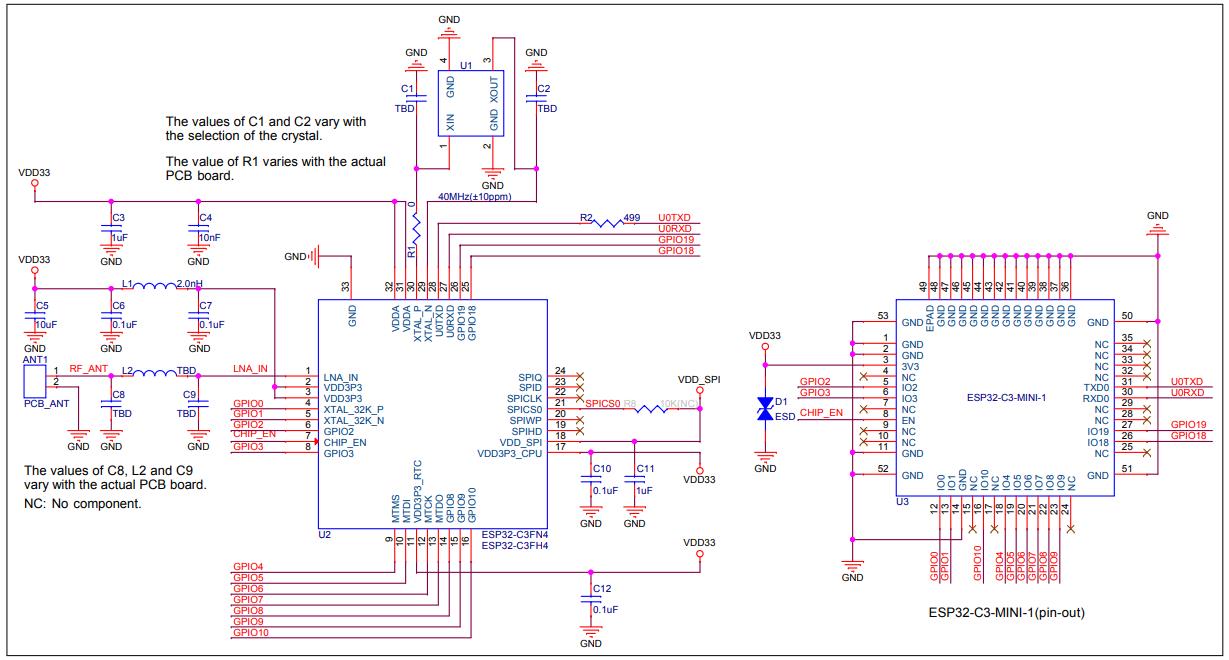

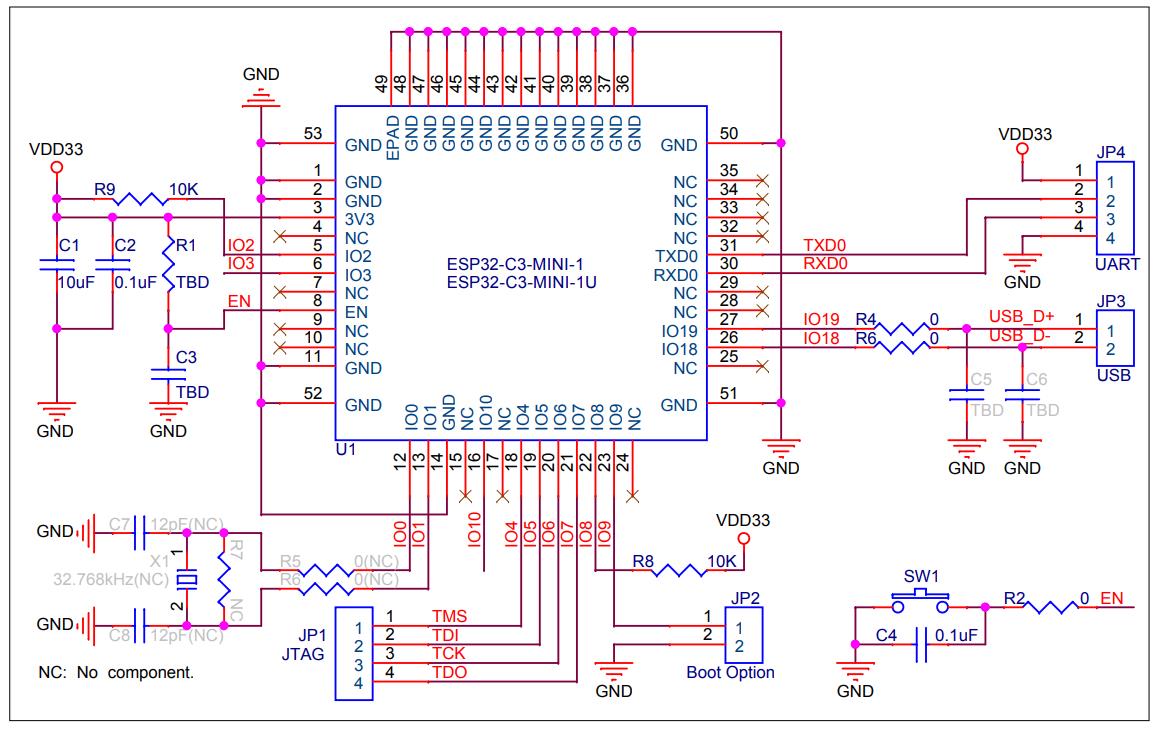

模组与外围器件（如电源、天线、复位按钮、JTAG 接口、UART 接口等）连接的应用电路图

ESP32­C3­MINI­1 原理图

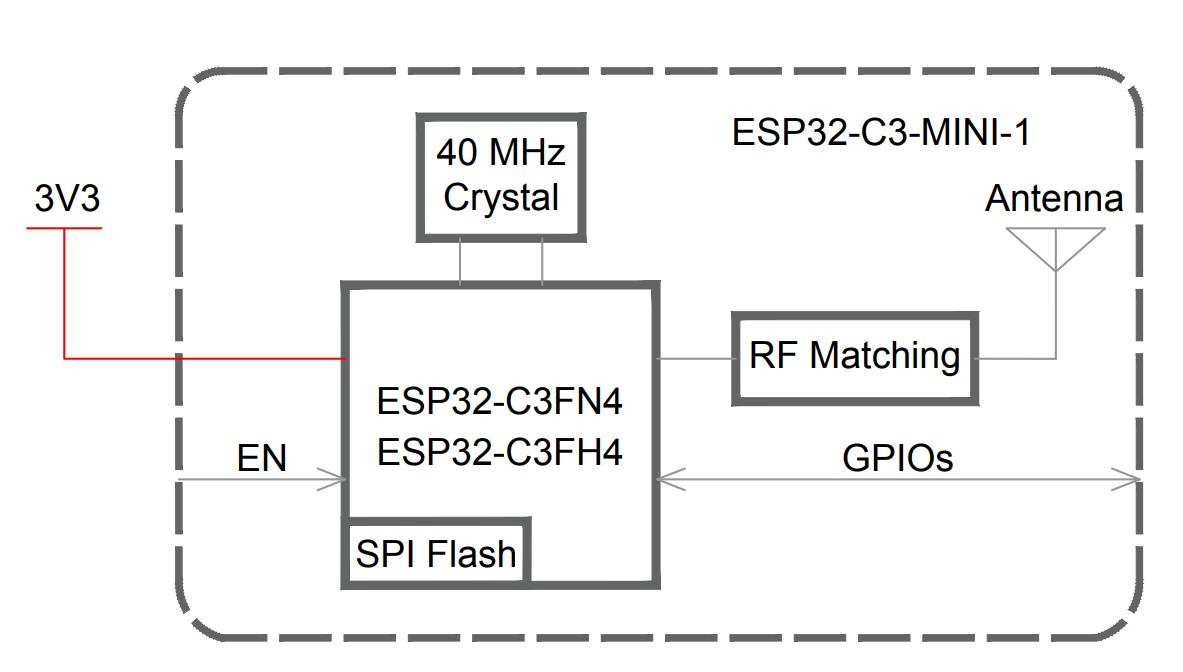

ESP32­C3­MINI­1 功能框图

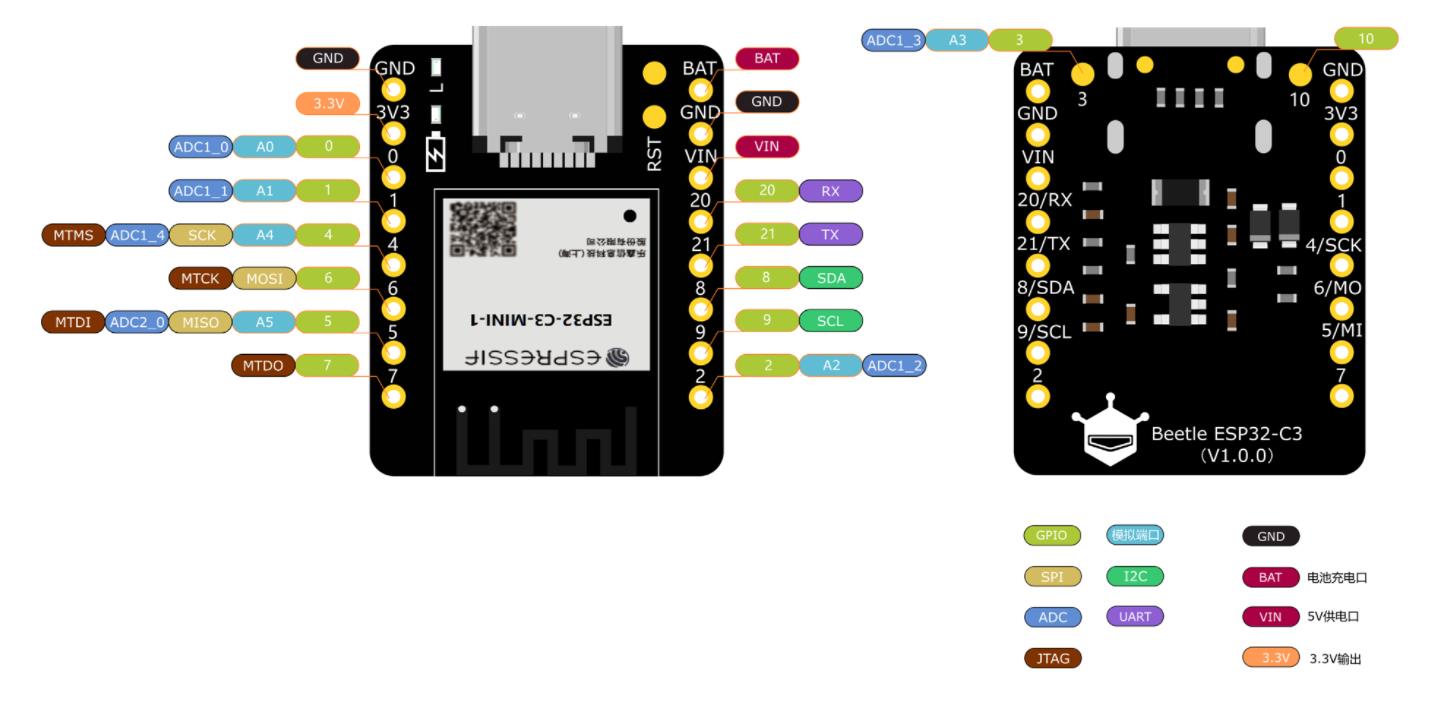

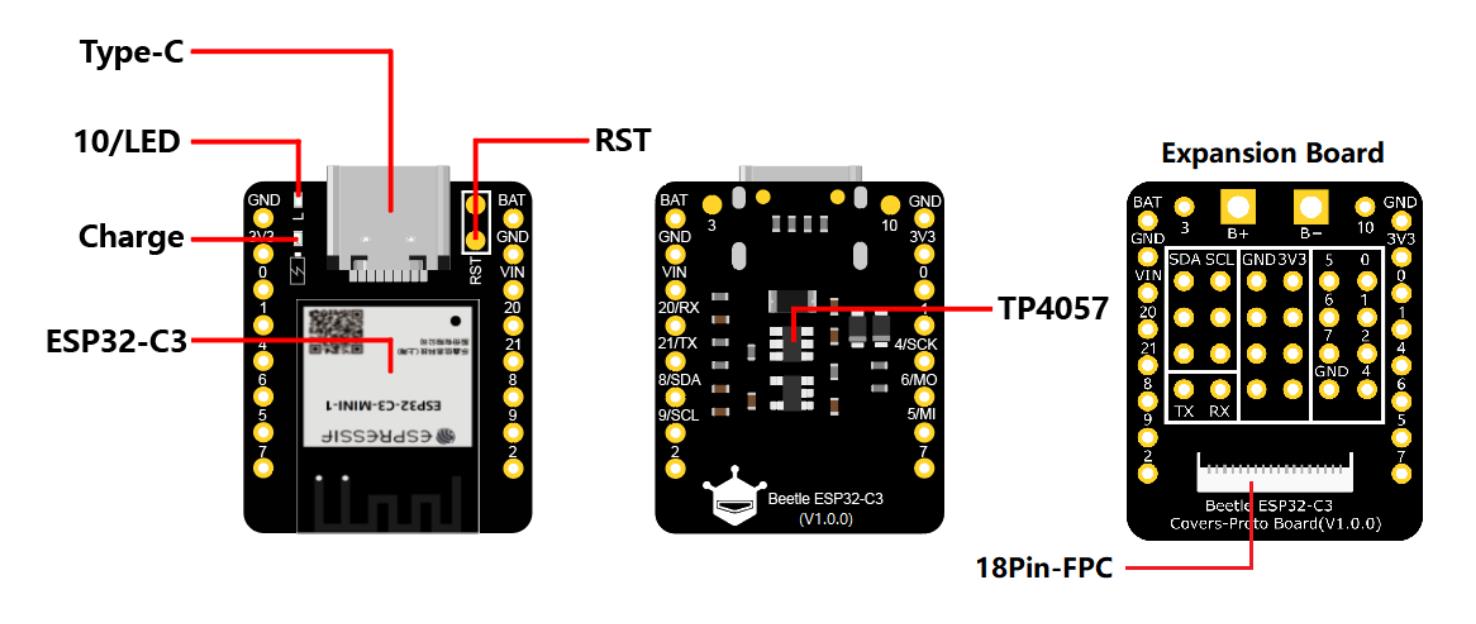

引脚概述
GPIO：常规引脚
模拟端口：模拟输入引脚
JTAG：调试接口
ADC：模数转换
VIN：5V电源输入
BAT：电池接入口

功能指示
Type-C：5V
10/LED：板载LED引脚
ESP32-C3模组：乐鑫公司推出的最新ESP32-C3模组
RST：复位引脚，短接触点触发复位
TP4057：TP4057锂电池充电管理芯片
Charge：充电指示灯
熄灭：未接入电源或已充满
常亮：充电中
闪烁：电池未接入
18Pin-FPC : GDI显示屏接口

特征
超小体积，尺寸仅25*20.5mm，板载锂电池充电管理，充放电更安全，配套扩展板，制作项目、使用屏幕更加方便，RISC-V 32位内核，支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯。
参数
1、基本参数
工作电压： 3.3V
Type-C输入电压： 5V DC
VIN输入电压：5V DC
工作电流： 25mA
最大充电电流： 400mA
工作温度：-40~105℃

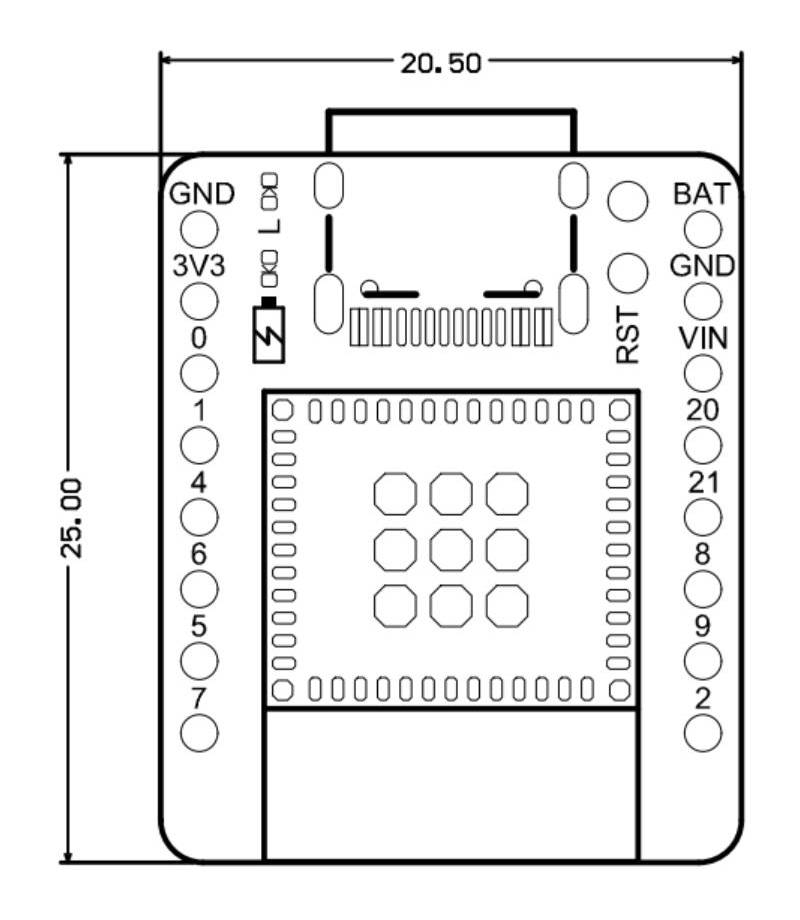

模块尺寸：25x20.5mm
2、硬件信息
处理器：32 位 RISC-V 单核处理器
主频：160 MHz
SRAM：400KB
ROM：384KB
Flash：4MB
RTC SRAM：8KB
时钟：外置 (32 kHz) 晶振、内置快速 RC 振荡器时钟 17.5 MHz(可调节)、以及PLL时钟
USB: USB 2.0 可达 12Mbit/s
3、WIFI
WIFI协议：IEEE 802.11b/g/n
WIFI频宽： 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
WIFI模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
WIFI频率：2.4GHz
帧聚合: TX/RX A-MPDU, TX/RX A-MSDU
4、蓝牙
蓝牙协议：Bluetooth 5、Bluetooth mesh
蓝牙频率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
5、接口引脚
数字I/O x13
LED PWM 控制器 6个通道
SPI x1
UART x2
I2C x1
I2S x1
红外收发器：发送通道 x2、接收通道 x2，(任意管脚)
2 × 12 位 SAR 模/数转换器， 6 个通道
DMA 控制器，3 个接收通道和 3 个发送通道
