NodeRED下温度模块sht31和MQTT的双向信息发送
2021-10-316161
AI 快速预览详细
本文介绍了如何使用Node-RED实现SHT31温湿度传感器与MQTT的双向信息发送。首先，通过IIC通讯将SHT31连接到树莓派，然后在Node-RED中加载SHT31和MQTT的相关节点，并进行配置。整个过程无需编写代码，只需通过可视化编程方法连接各个节点即可。最终，实现了SHT31温湿度数据的采集并通过MQTT协议进行双向通信。
|

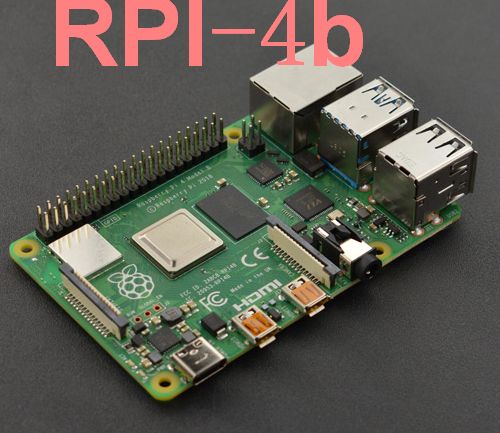

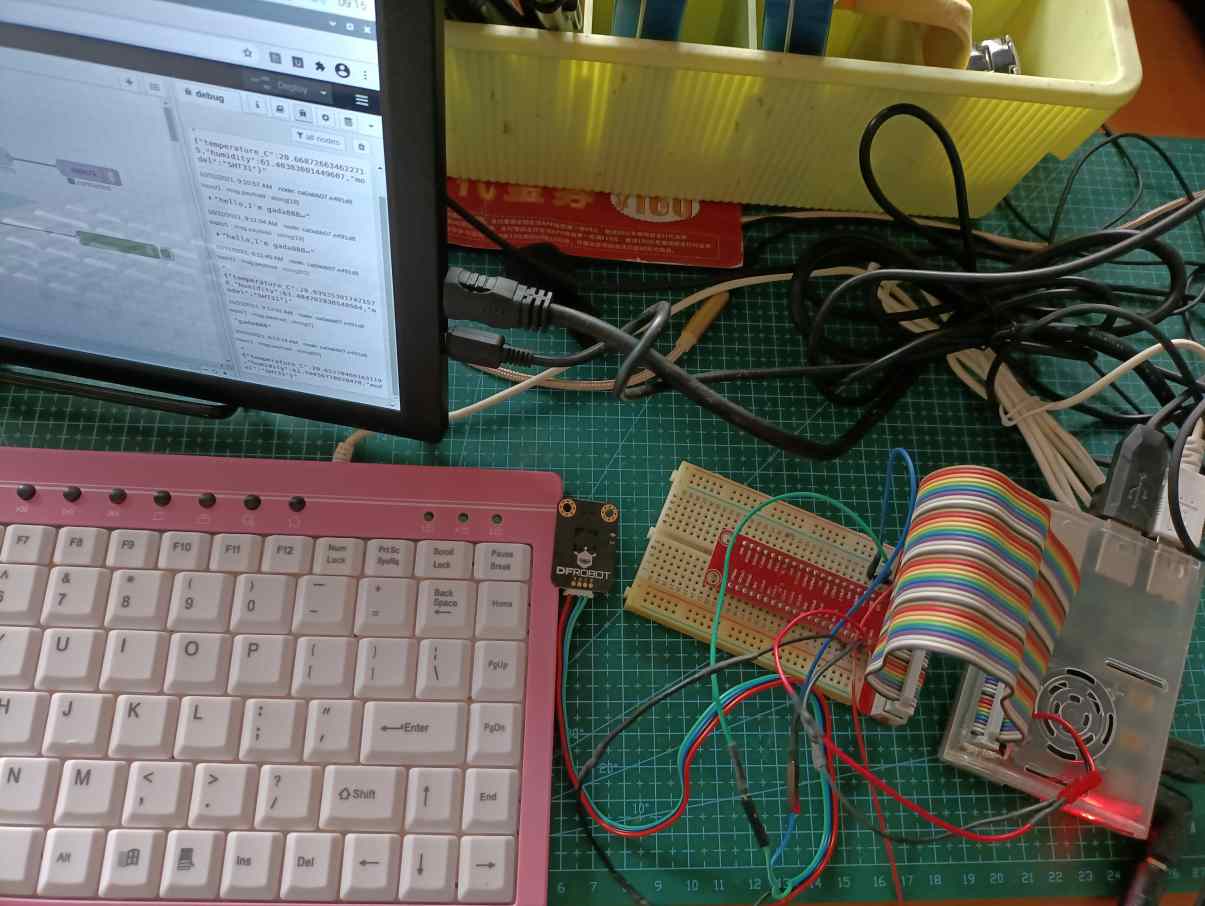

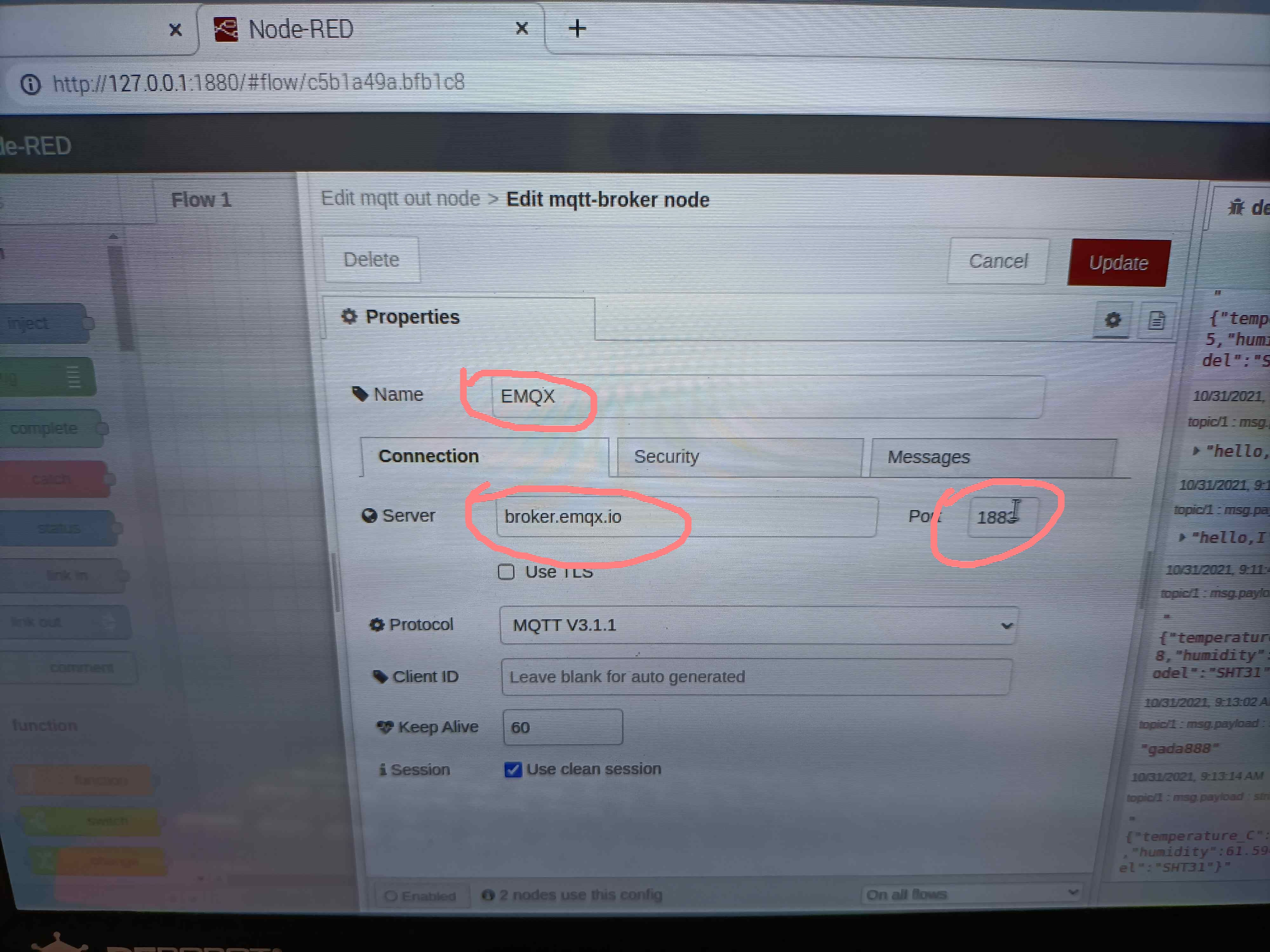

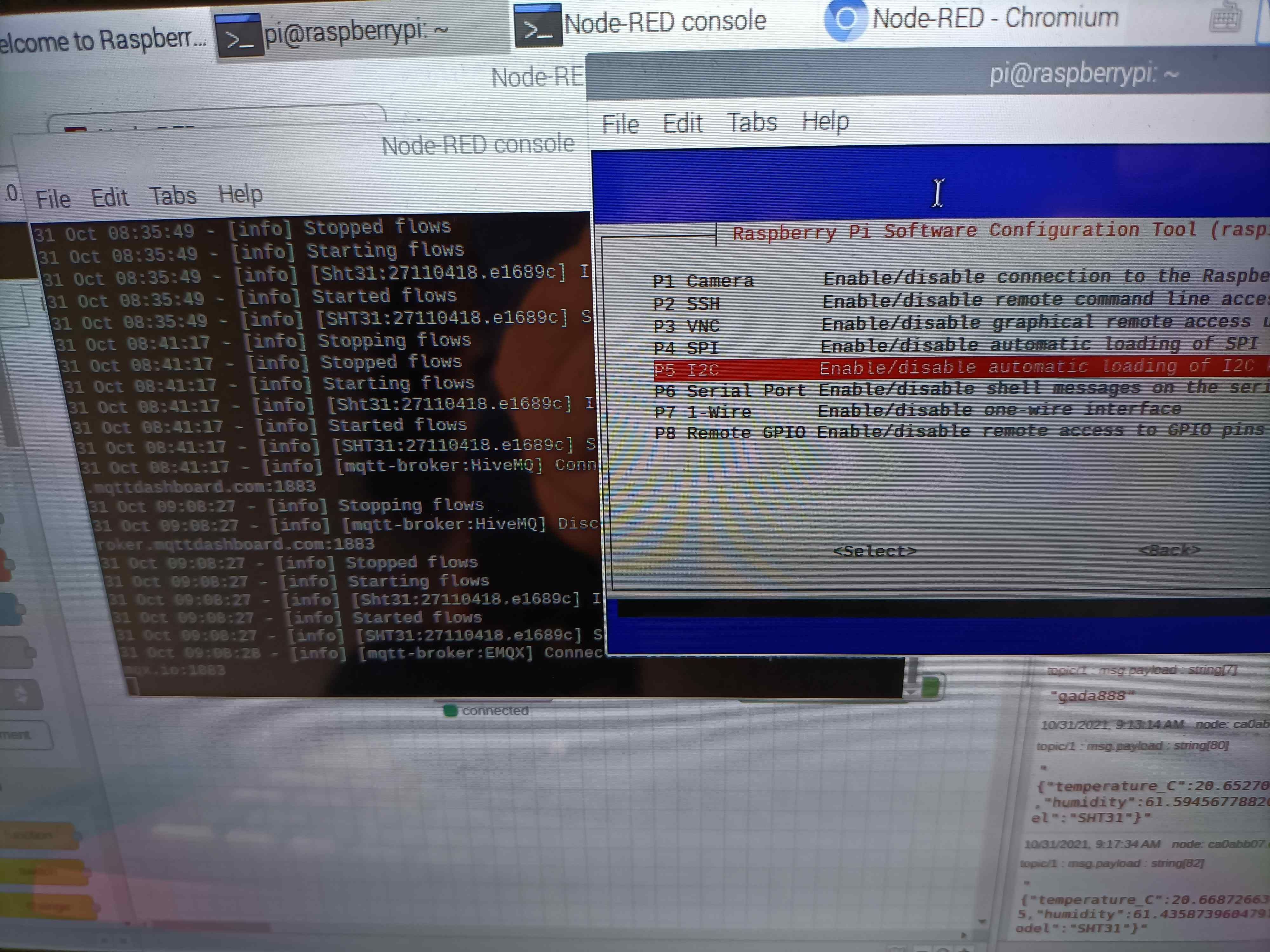

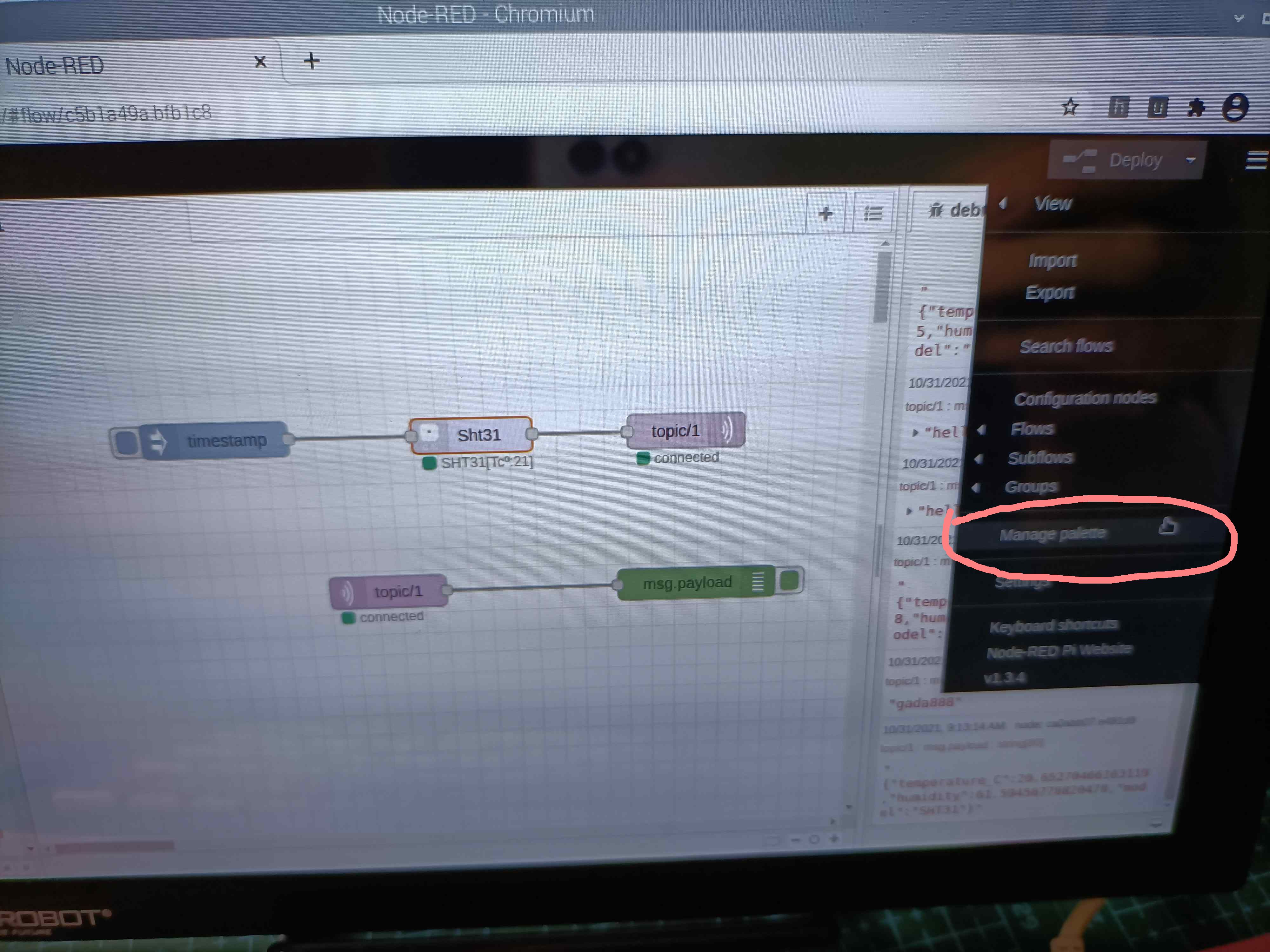

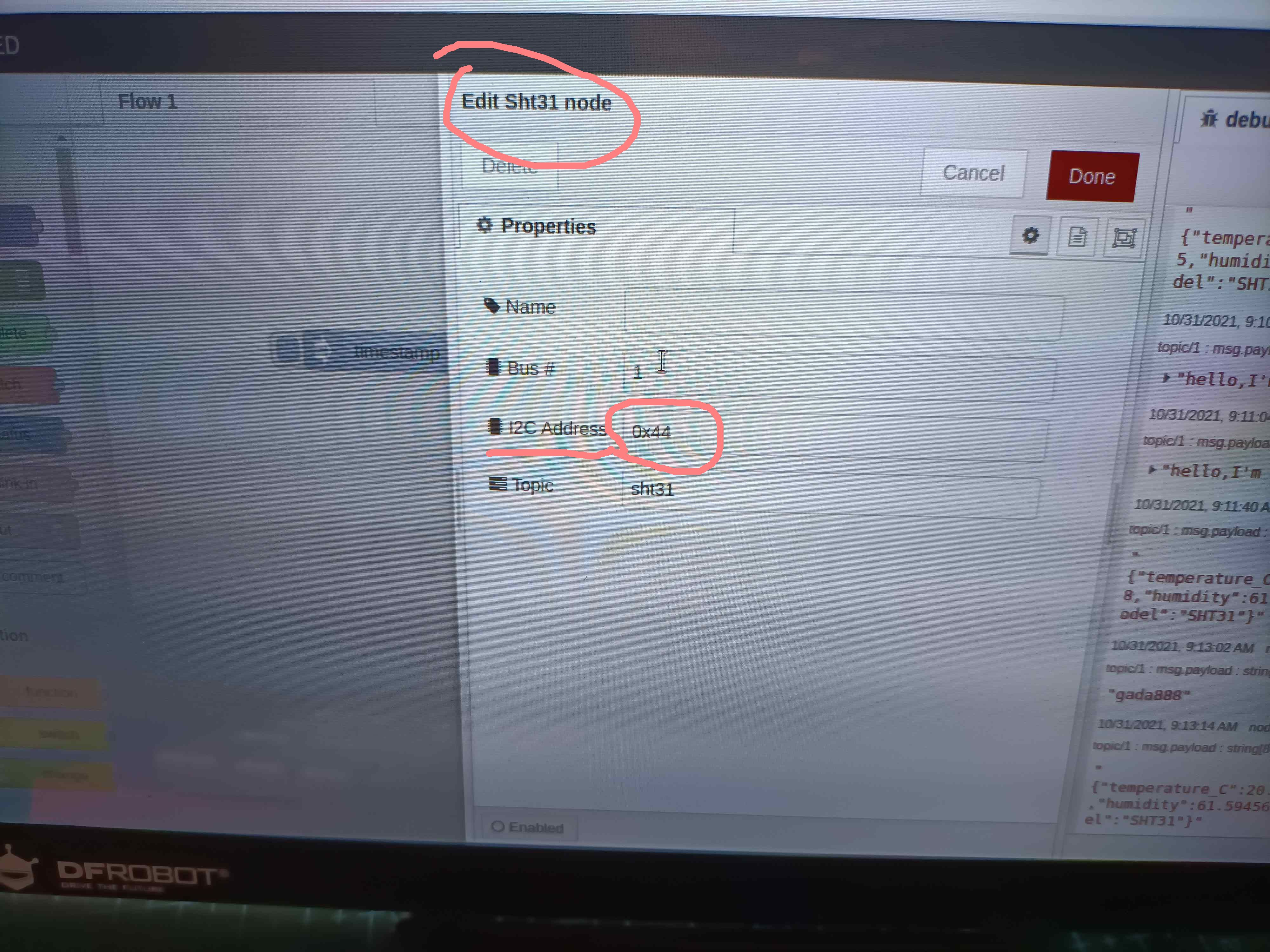

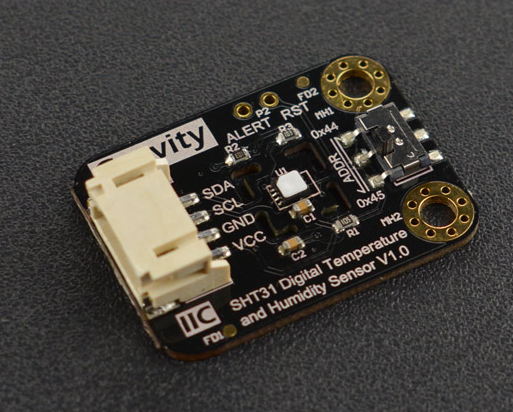

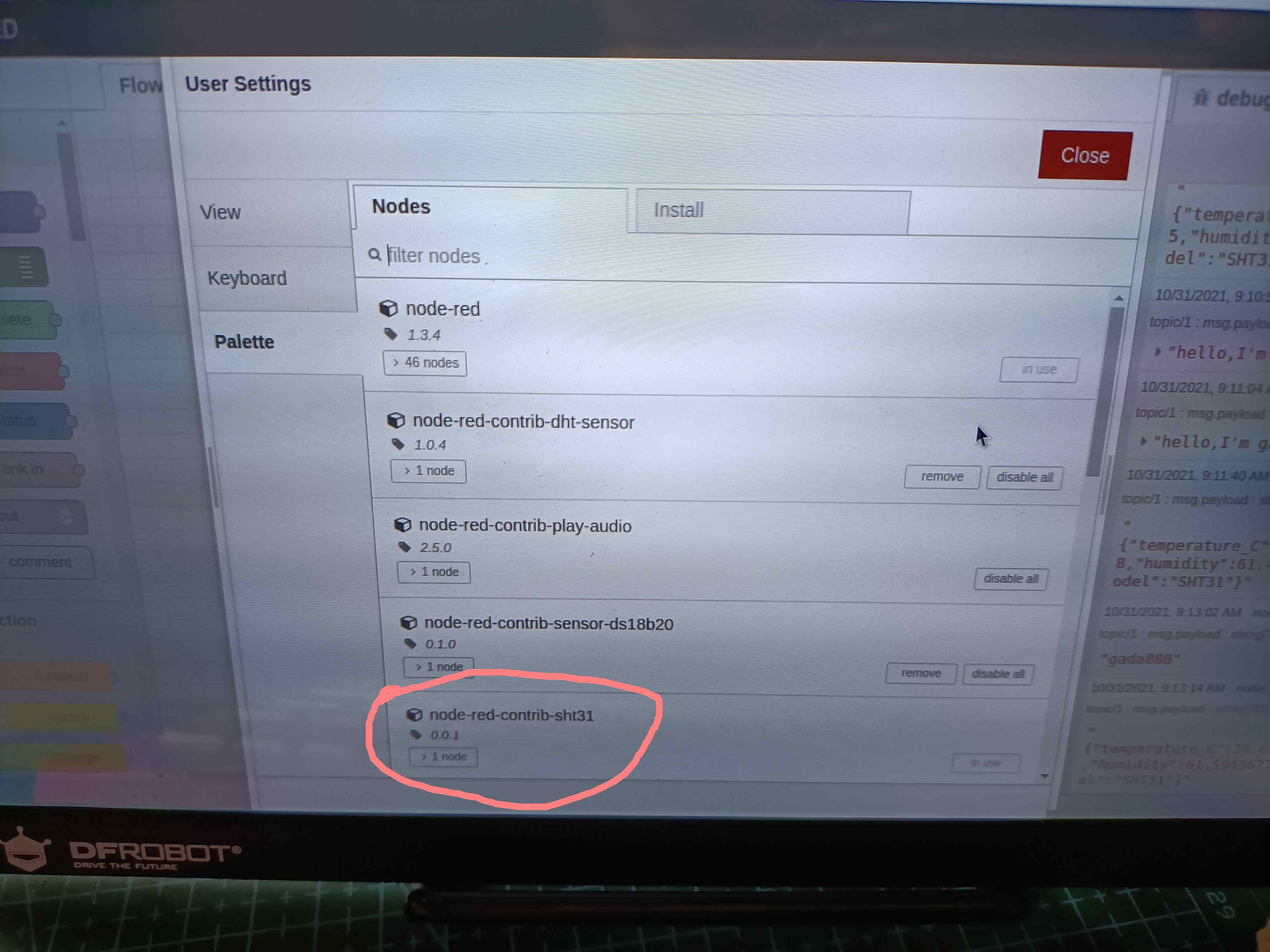

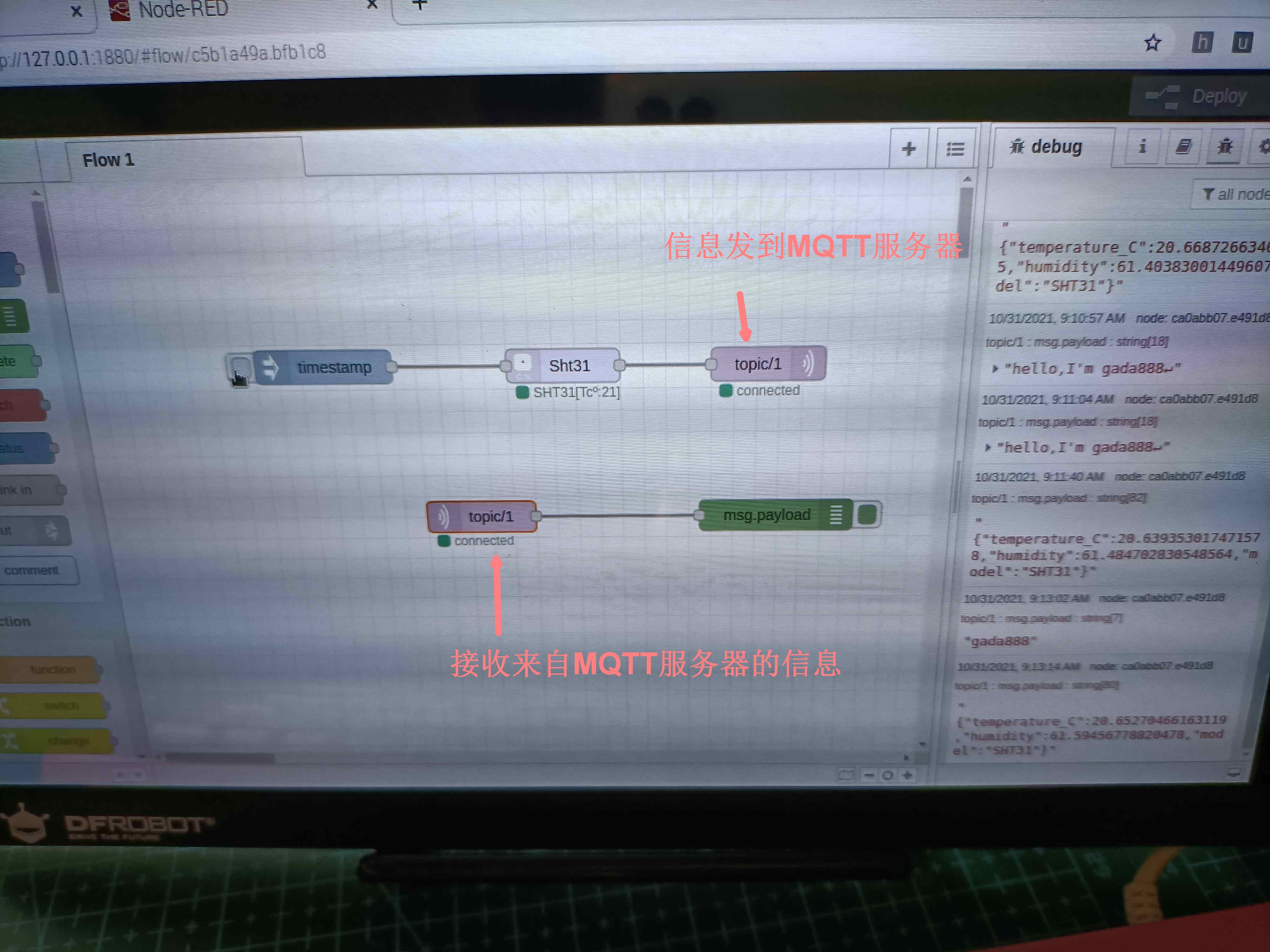

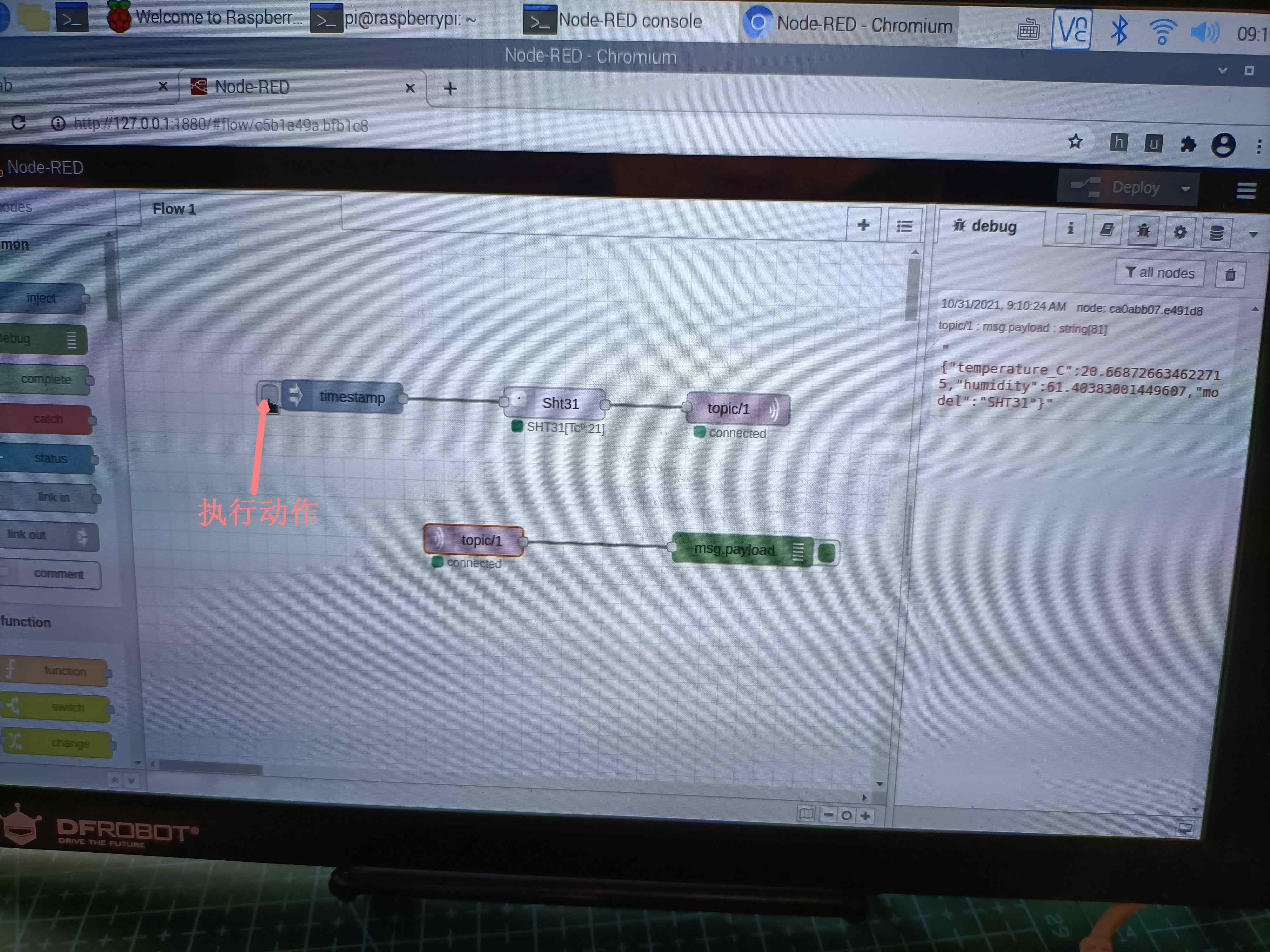

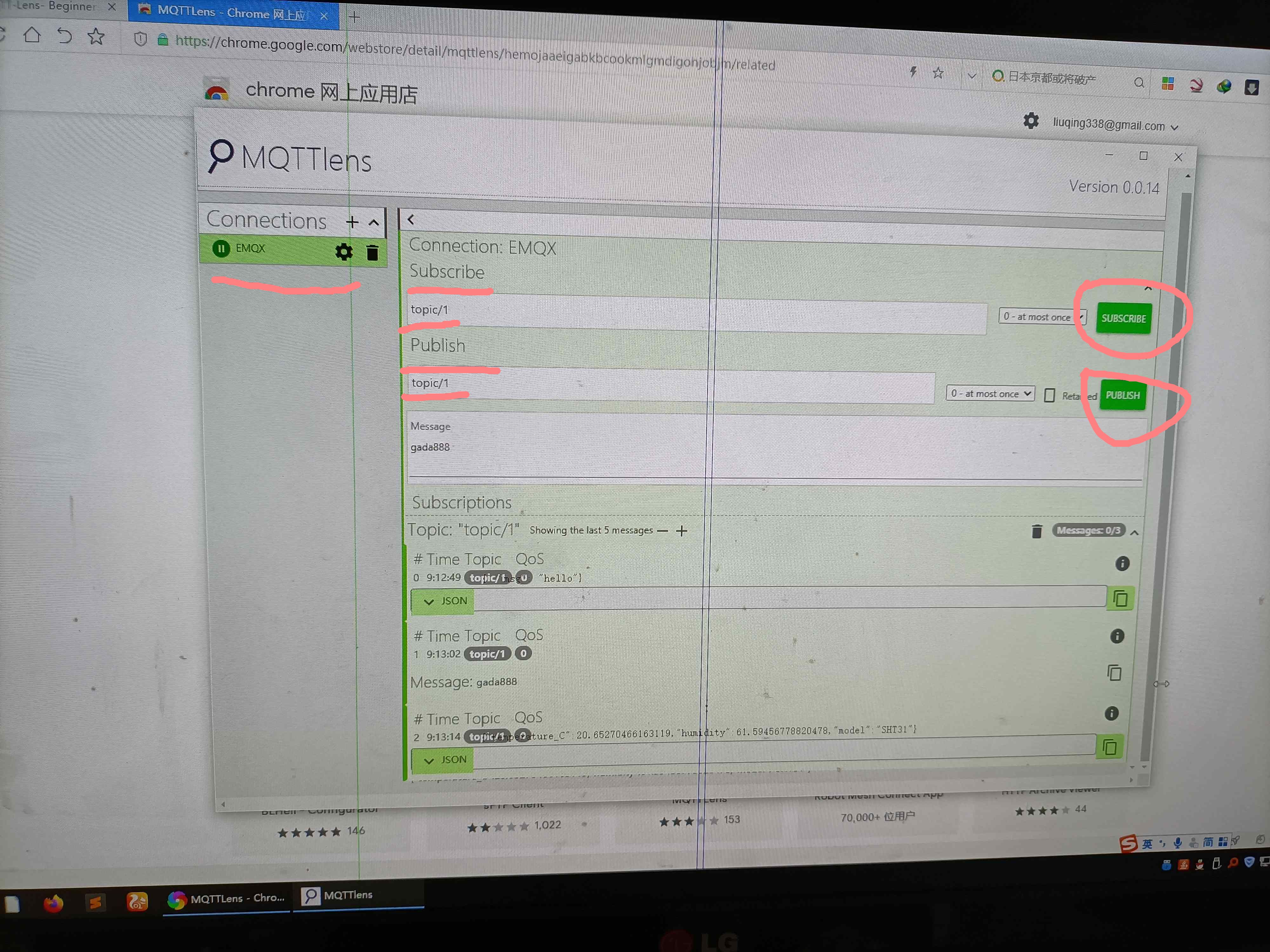

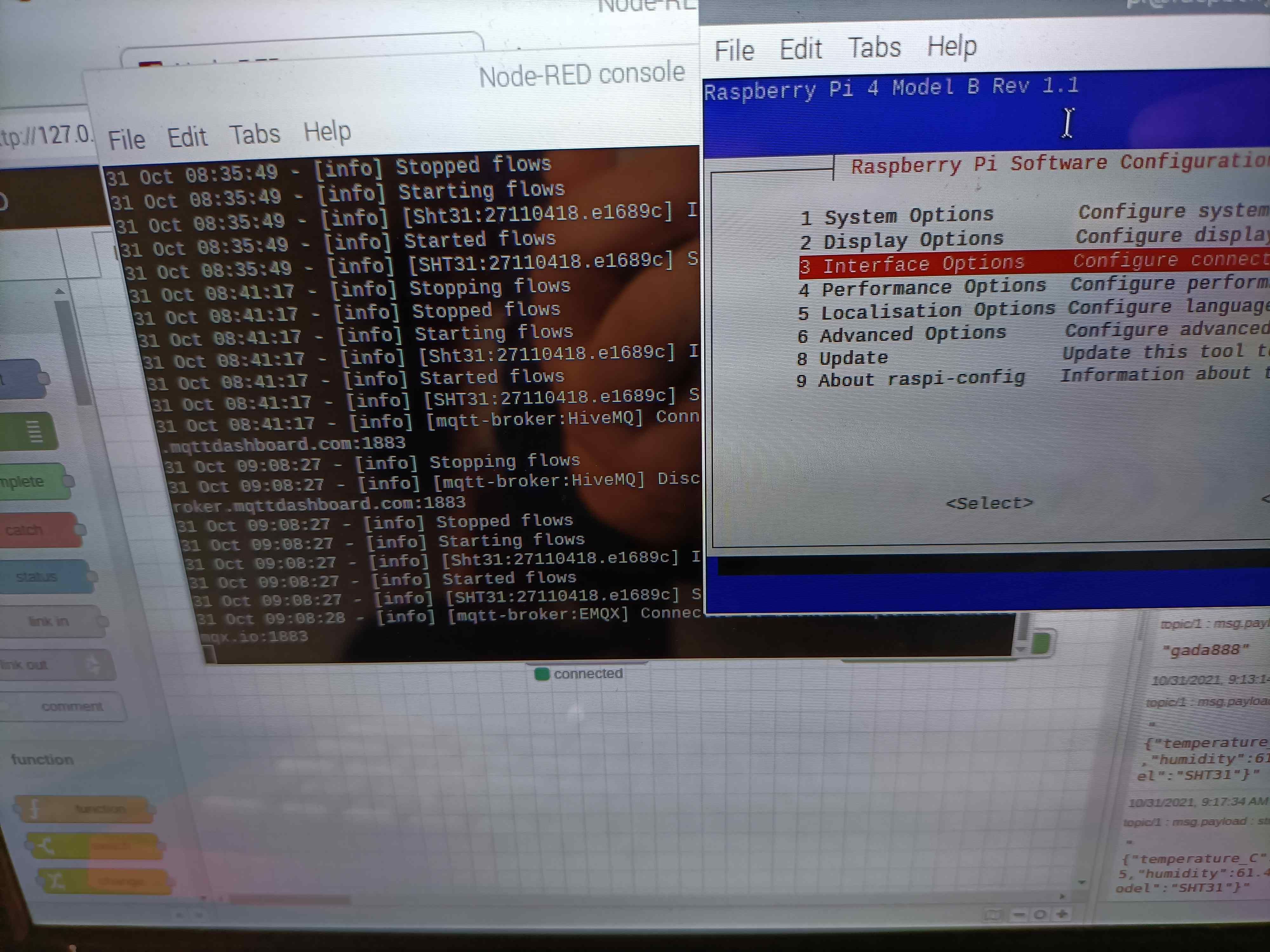

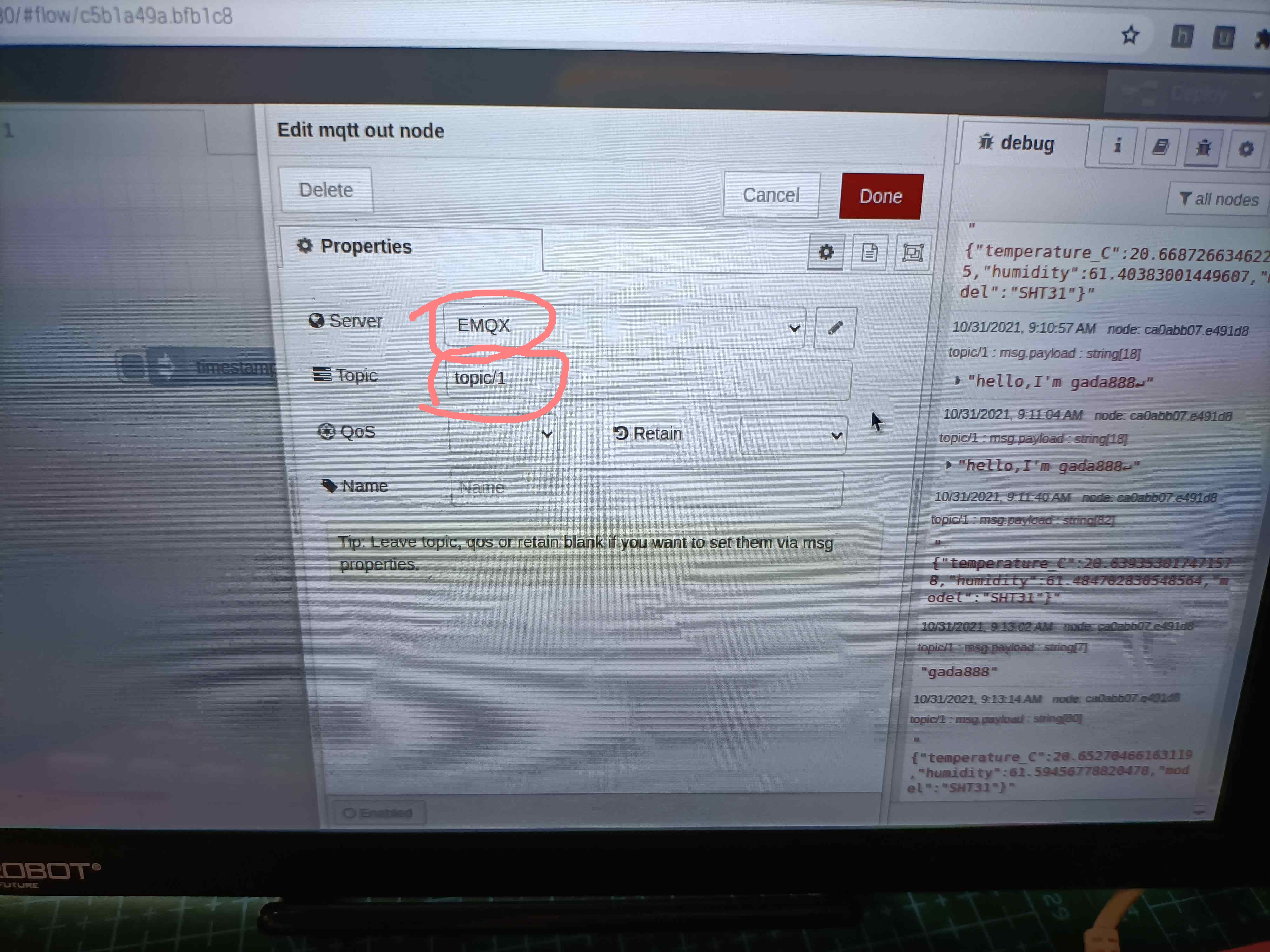

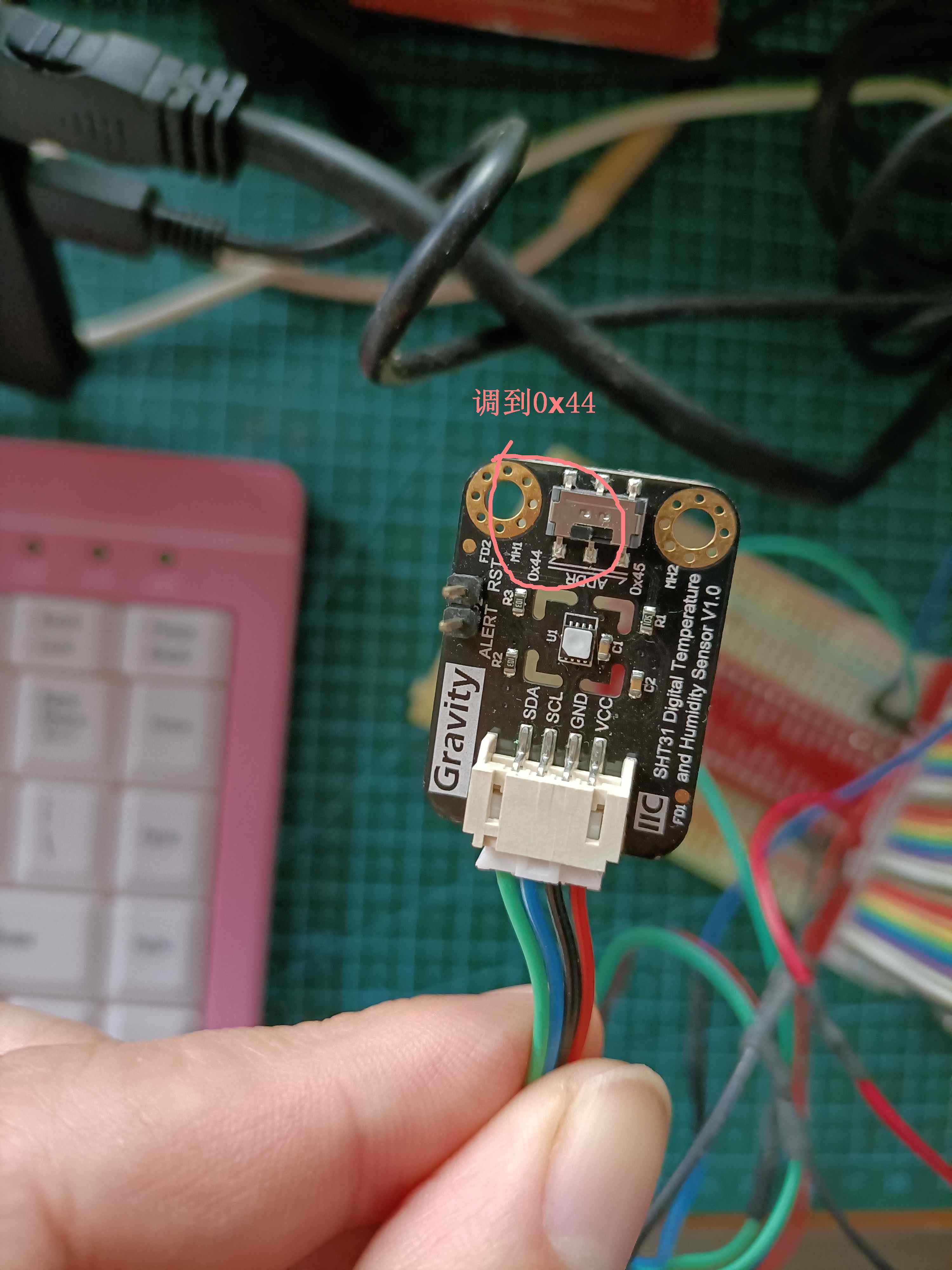

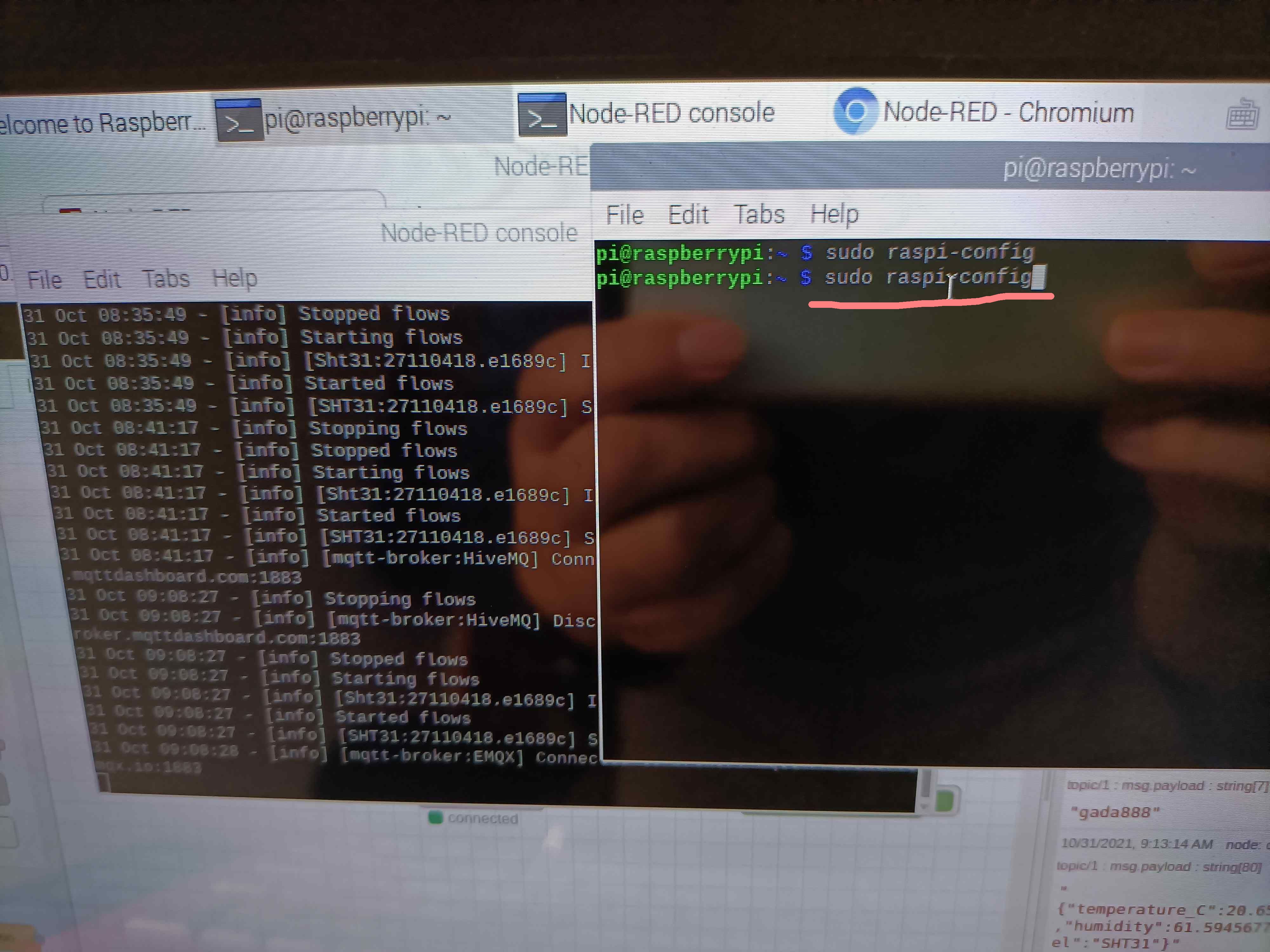

NodeRED下温度模块sht31和MQTT的双向信息发送  Node-RED 是构建物联网(IOT， Internet of Things)应用程序的一个强大工具，其重点是简化代码块的“连接”以执行任务。它使用可视化编程方法，允许开发人员将预定义的代码块（称为“节点”，Node）连接起来执行任务。连接的节点，通常是输入节点、处理节点和输出节点的组合，当它们连接在一起时，构成一个“流”(Flows)。 NodeRED把复杂的底层编程给打包，用户只需要专注于业务逻辑就可以了。下面通过一个实例，虽然一句代码没写，但仍然能把需要的功能做出来的步骤。 ================ 树莓派不多说了。大概大家都知道 https://www.dfrobot.com.cn/goods-1976.html  =============== DF的SHT31-F数字温湿度传感器 https://www.dfrobot.com.cn/goods-2689.html Gravity: SHT31-F数字温湿度传感器采用业内知名的瑞士Sensirion公司推出的新一代SHT31-F温湿度传感器芯片。得益于Sensirion的CMOSens®技术，高集成度电容式测湿元件和能隙式测温元件，SHT31-F能够提供极高的可靠性和出色的长期稳定性，具有功耗低、反应快、抗干扰能力强等优点。IIC通讯，兼容3.3V/5V，可以非常容易的集成到智能楼宇、天气站、仓库存储、养殖、孵化等应用场景中。  ============ 这张图显示项目完成的样子  这张图显示了本次使用的MQTT工具在PC端的显示结果，设置步骤会在视频里详细解读  首先在树莓派里IIC通讯调出来    然后需要啊树莓派的工具加载项里把sht工具加载出来   接下来把需要用到的加载块拖出来并连线  对MQTT模块进行设置   调试sht31的IIC地址   进行信息的收发操作   视频是MQTT工具的操作步骤  连线非常简单，根据扩展板的IIC标注来连接sth31上的SDA和SCL线  |
