【行空板Mind+图形化编程】01、红外遥控编码测试器
2022-10-081万
AI 快速预览详细
本项目通过行空板和Mind+图形化编程实现红外遥控按键编码值的获取功能。硬件清单包括行空板和红外接收模块。最终效果是使用红外遥控器对准红外接收模块，按下按键后，行空板屏幕会显示对应的按键编码值。难度等级适中，适合STEM教育场景。
|

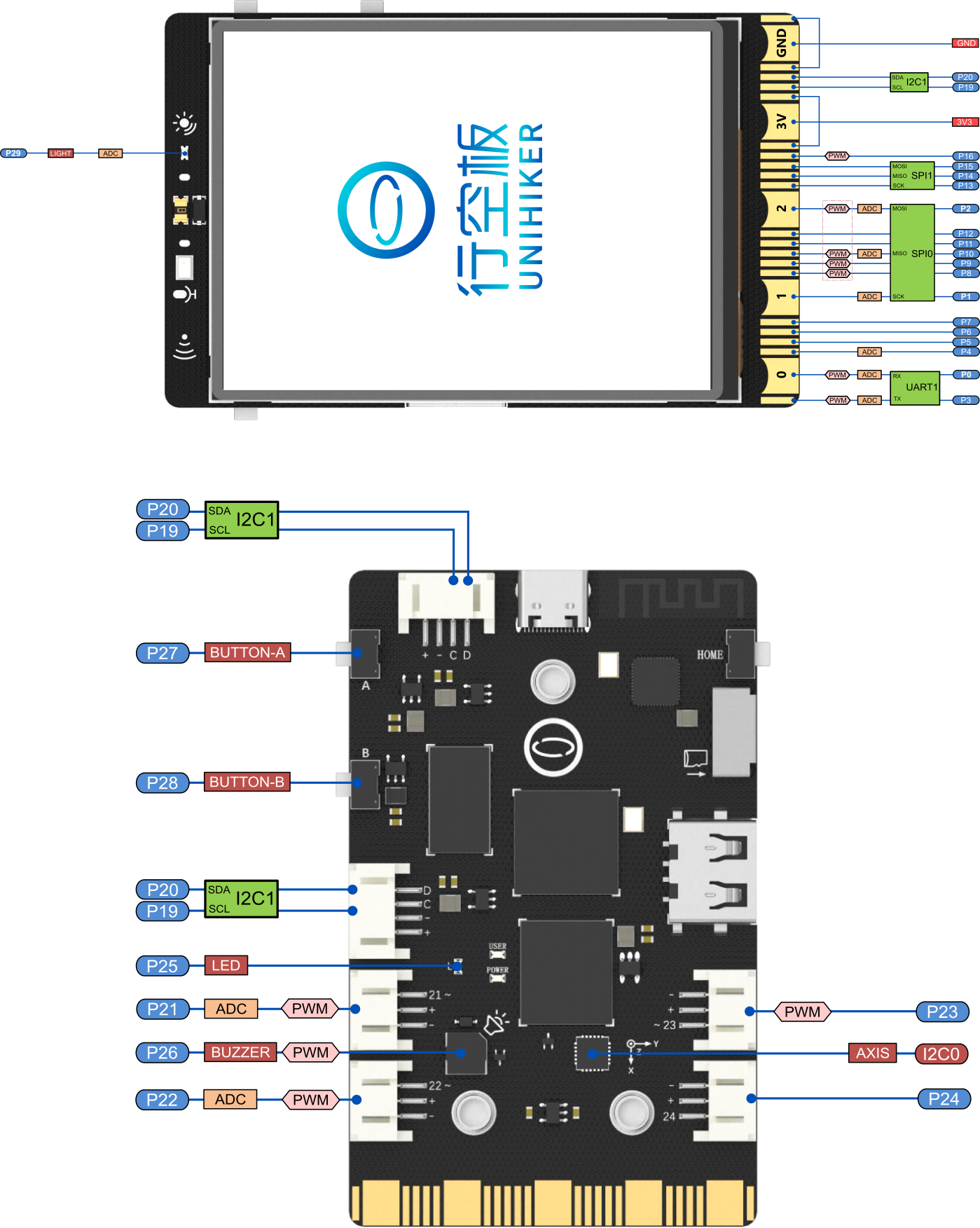

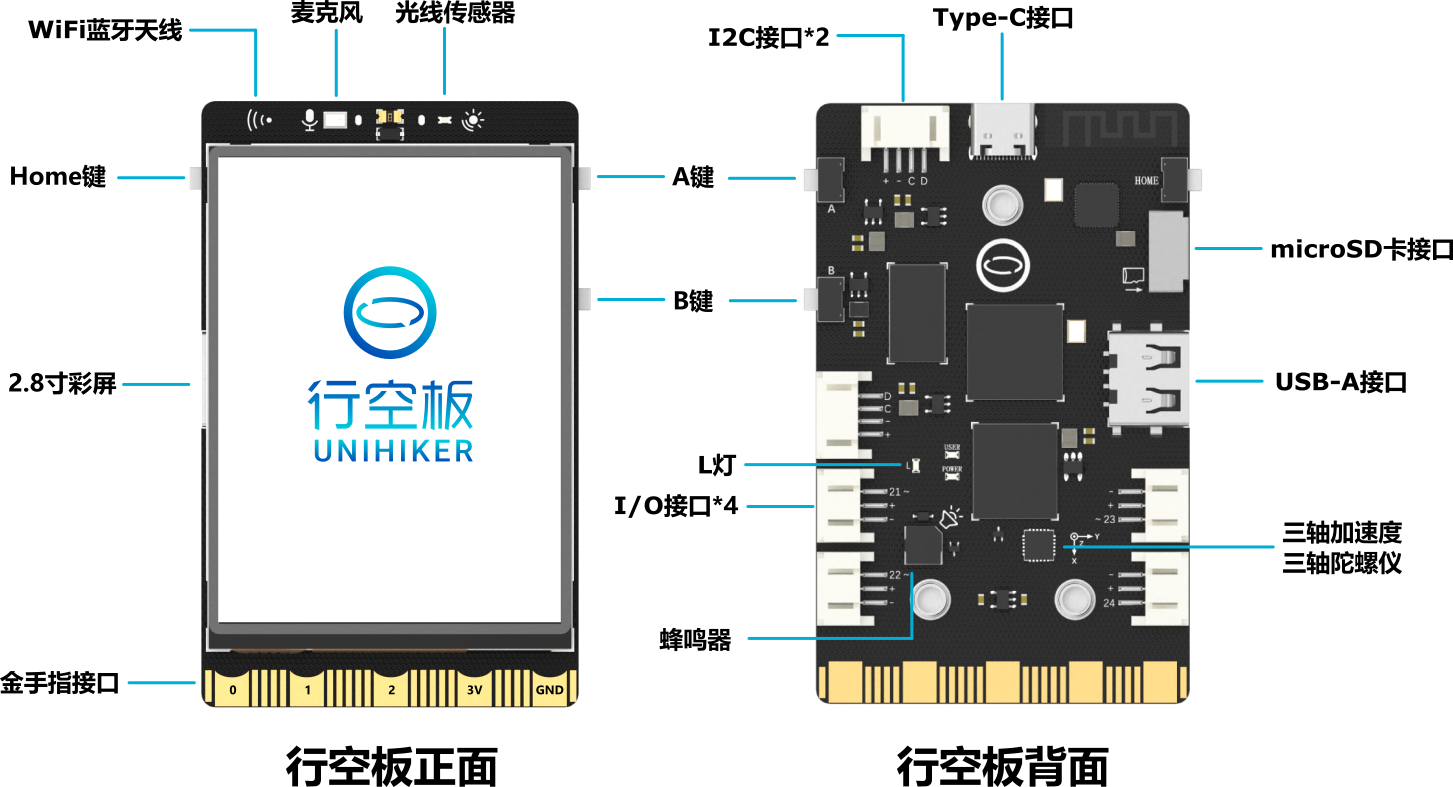

本项目通过Mind+图形化编程实现基于行空板的红外遥控按键编码值的获取功能。 1、硬件清单 1. 行空板  （1）功能介绍 行空板是一款拥有自主知识产权的国产教学用开源硬件，采用微型计算机架构，集成LCD彩屏、WiFi蓝牙、多种常用传感器和丰富的拓展接口。同时，其自带Linux操作系统和python环境，还预装了常用的python库，让广大师生只需两步就能开始python教学。 行空板：https://www.dfrobot.com.cn/goods-3404.html  （2）引脚介绍  （3）技术规格
2. 红外接收模块  （1）简介 红外遥控是我们生活中最常见的遥控方式。你每天使用的电视遥控器和空调遥控器都是使用这个原理。运用Arduino搭建红外遥控设备也非常简单。你只需一个红外接收器（接收信号）、遥控器（发射信号）和Arduino控制器（控制特定的设备）就可以实现了。 IR Receiver Module是一款Arduino兼容的38KHz红外线接收传感器，可接收标准38KHz调制的遥控器信号，通过对Arduino进行编程，即可实现对遥控器信号的解码操作。和Arduino、IR Transmitter Module配合使用可实现红外无线通讯。 （2）技术规格

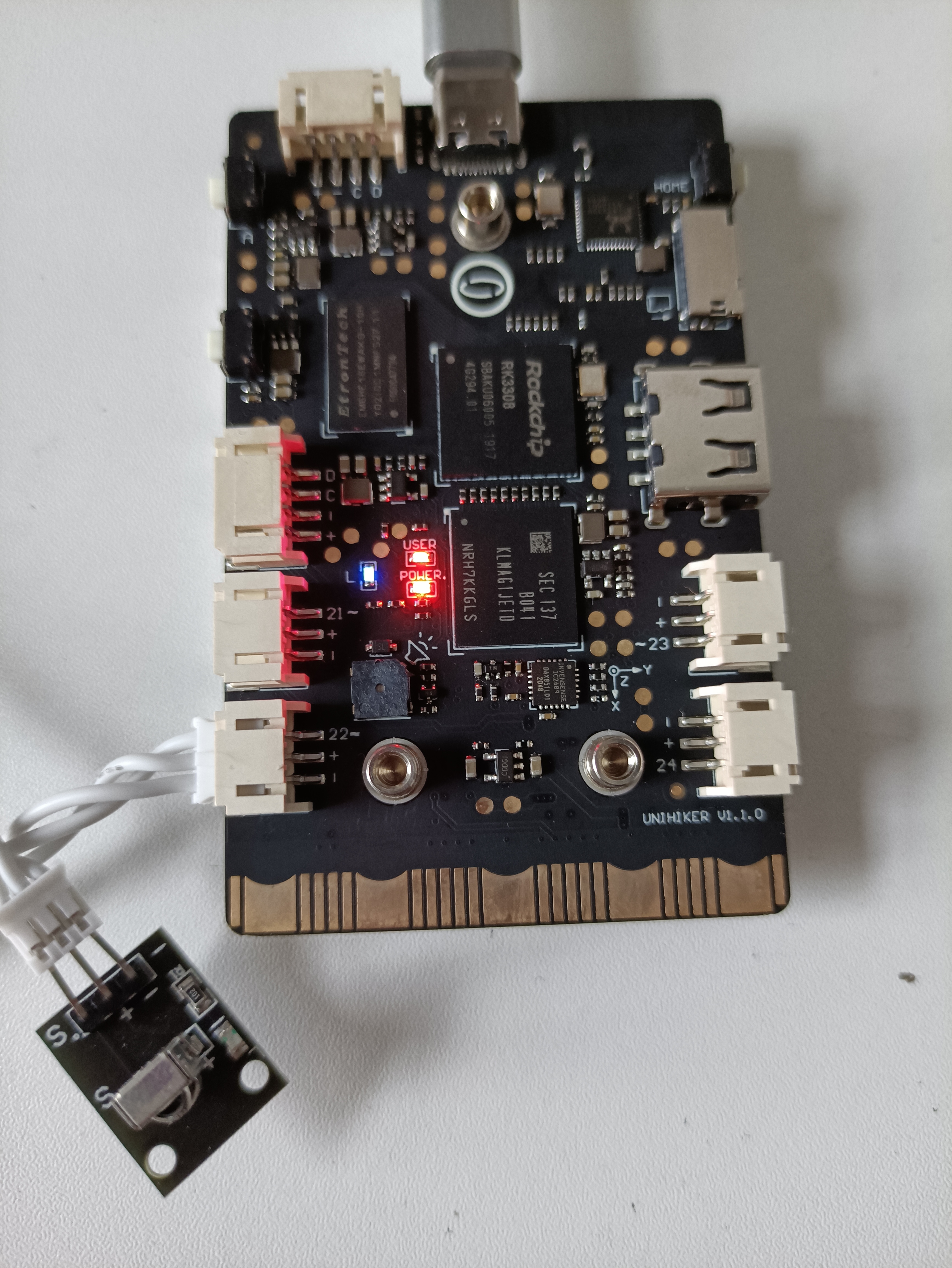

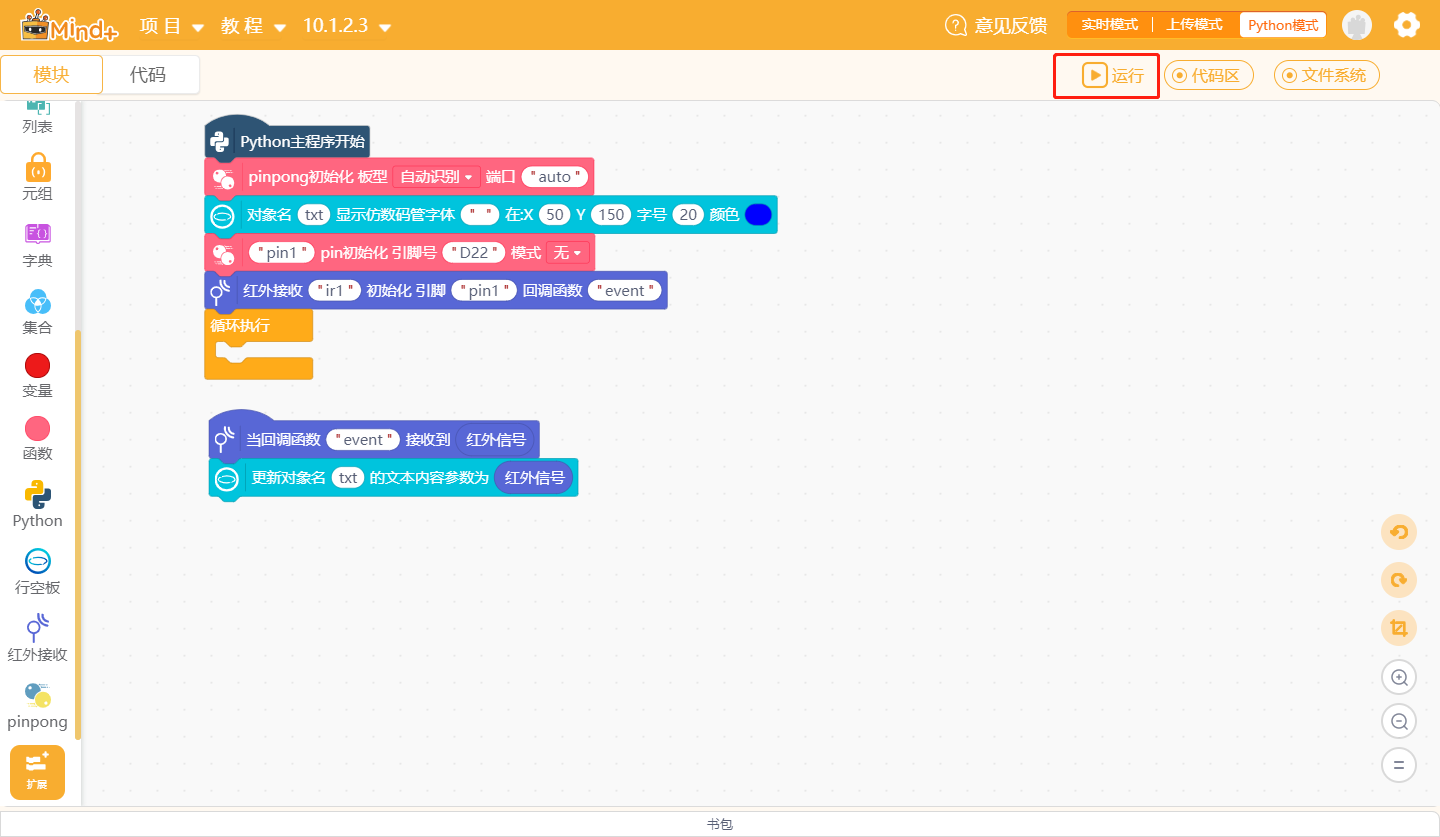

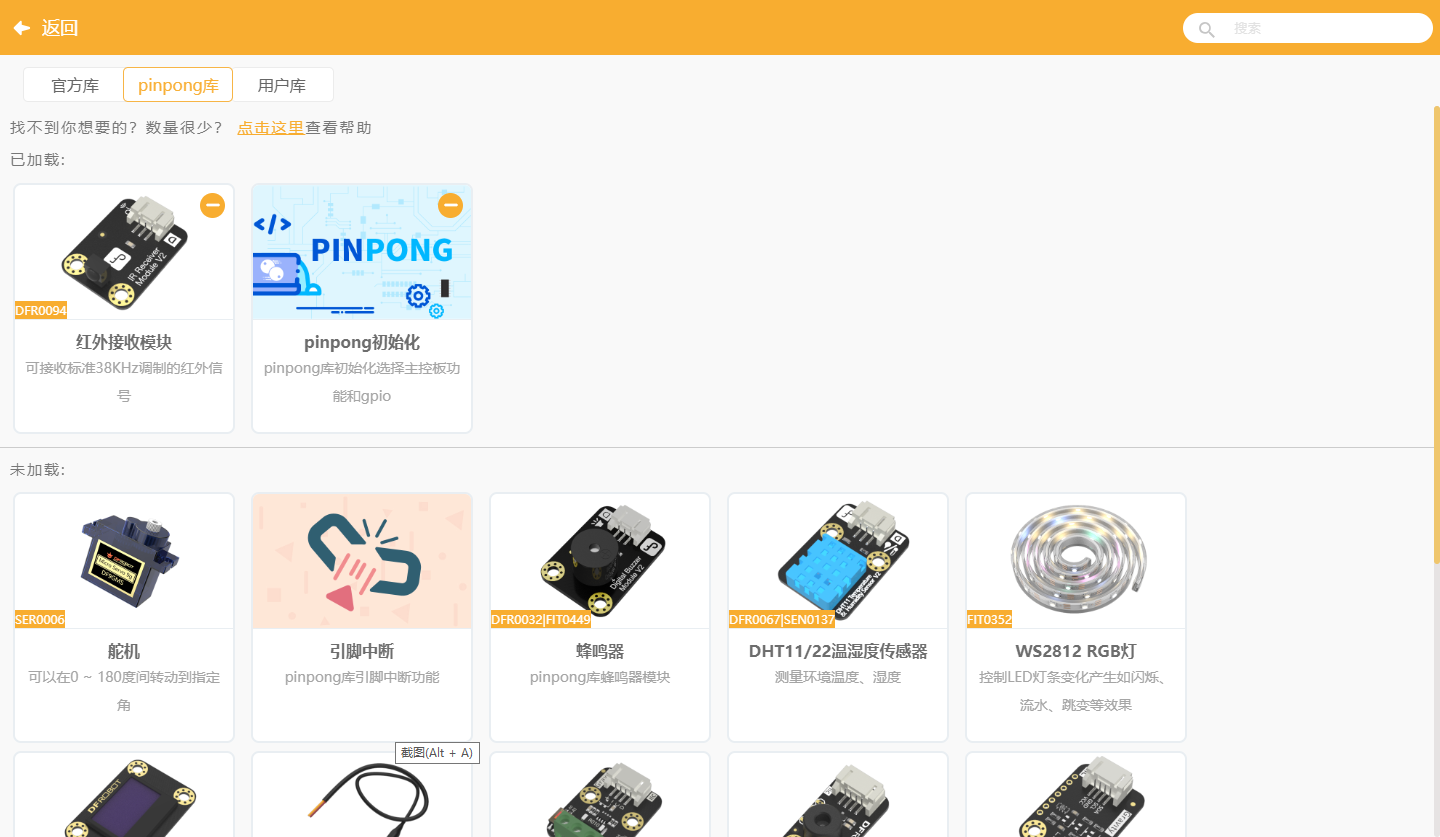

2、软件使用 使用Mind+编程软件，下载地址：https://www.mindplus.cc 3、连接行空板 1. 打开Mind+，切换到Python模式，点击模块即可切换到图形化模式，然后点击扩展，加载行空板后返回即可。 2. 行空板加载完成后，菜单中会出现一个连接远程终端的选项，使用USB线连接电脑USB口，等待行空板开机完成后点击10.1.2.3（无线连接时也可输入板子的IP地址连接） 4、编程 1. 依次添加扩展库：“红外接收模块”、“pingpong初始化”  2. 拖动积木模块，编写如下图形化代码  5、硬件连接 1.使用3P的数据线将红外接收模块连接至行空板P22端口。  连接时注意：红外接收模块的电源+接行空板+，-接行空板-，S接行空板22 2. 点击 Mind+ 右上角 运行按钮，执行程序  6、程序运行结果 使用红外遥控器对准红外接收模块，按下按键，行空板屏幕就会显示出对应的按键编码值。  6、Mind+程序 |
