行空板界面操控LED灯环（Mind+图形化编程）
2022-10-101.3万
精华项目
AI 快速预览详细
本文介绍了如何使用Mind+图形化编程软件在行空板界面上操控LED灯环。首先，需要加载行空板模块并连接LED灯环。接着，通过绘制红、绿、蓝调色彩条及两侧增减按钮，可以实现对LED灯环颜色的精细控制。此外，还可以通过三色按钮控制灯光，并存储多帧进行播放。这个项目非常适合STEM教育场景中的学生，帮助他们培养创新思维和编程能力。

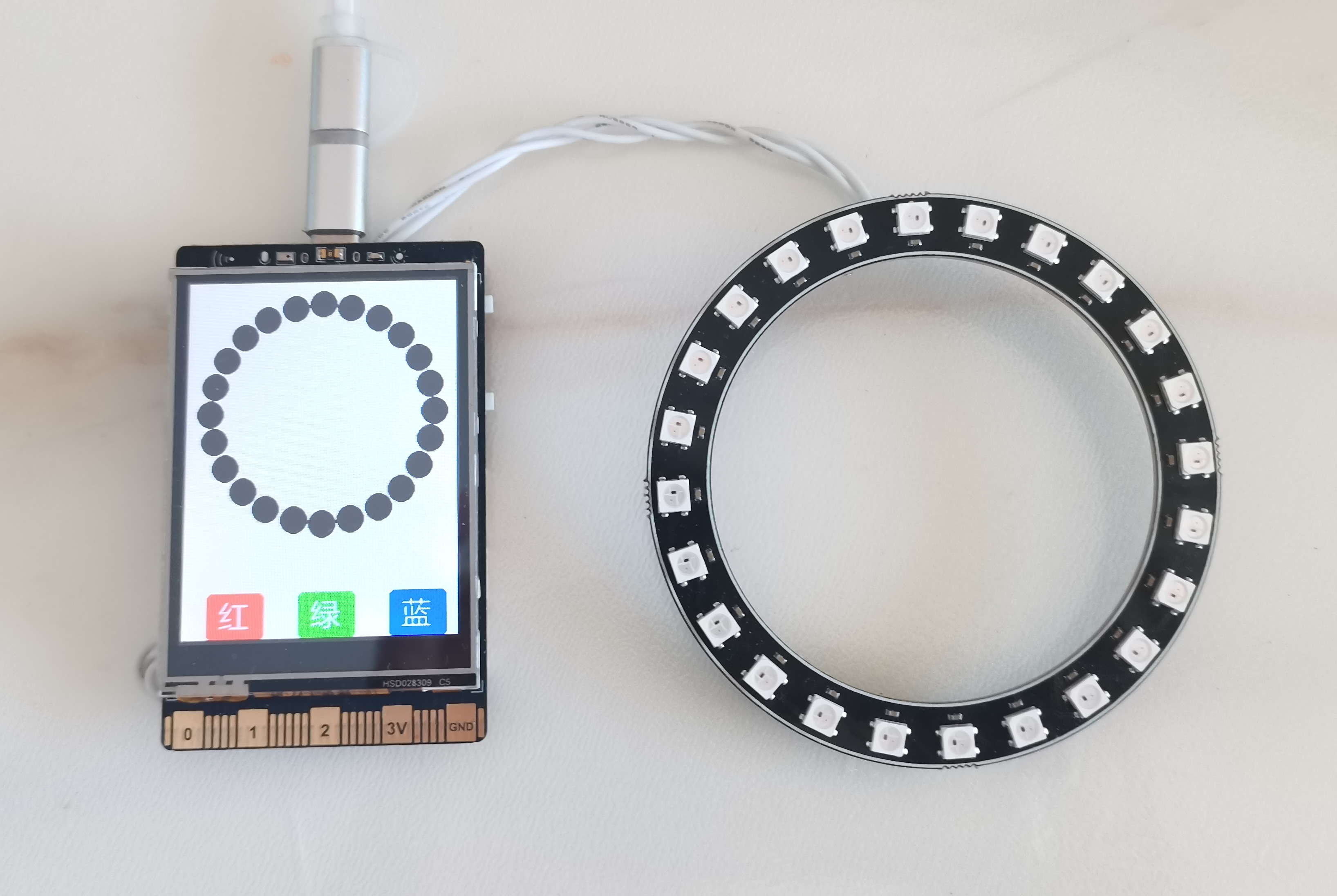

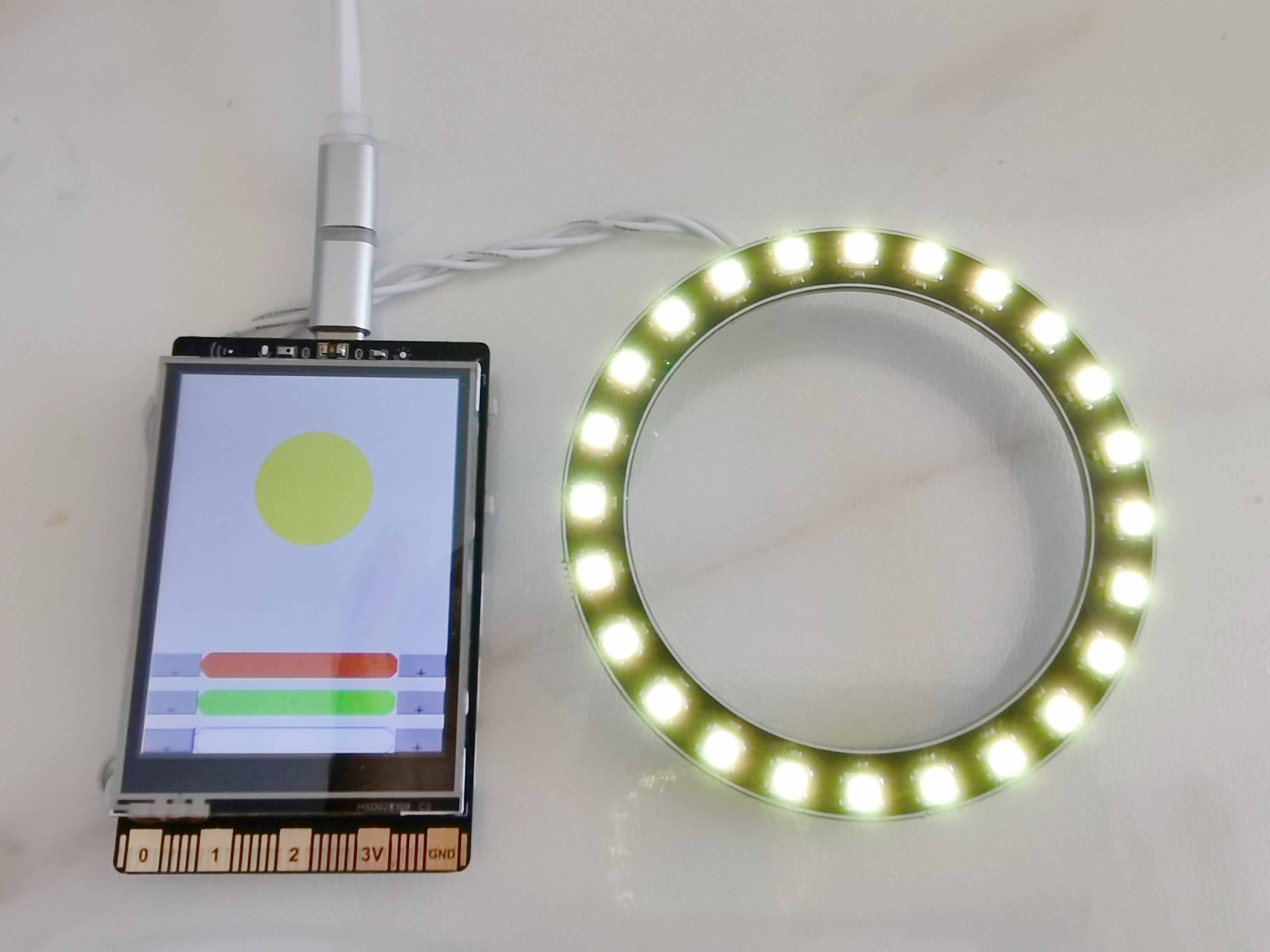

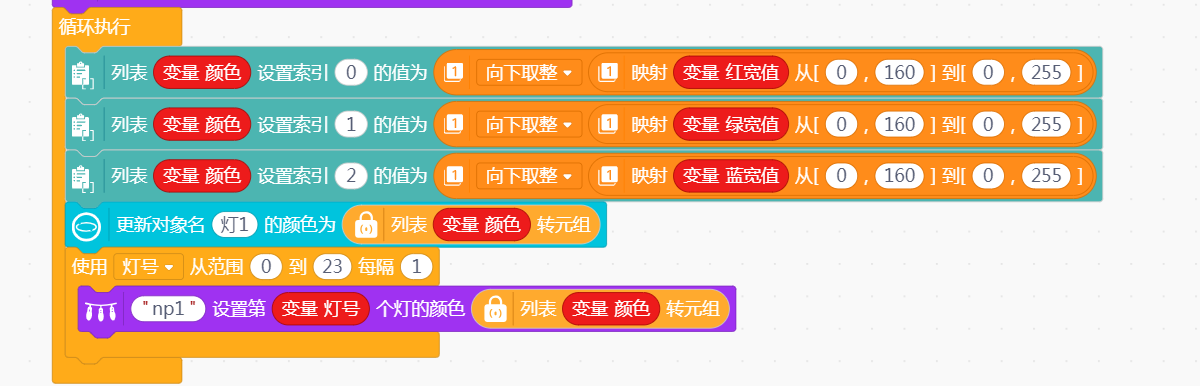

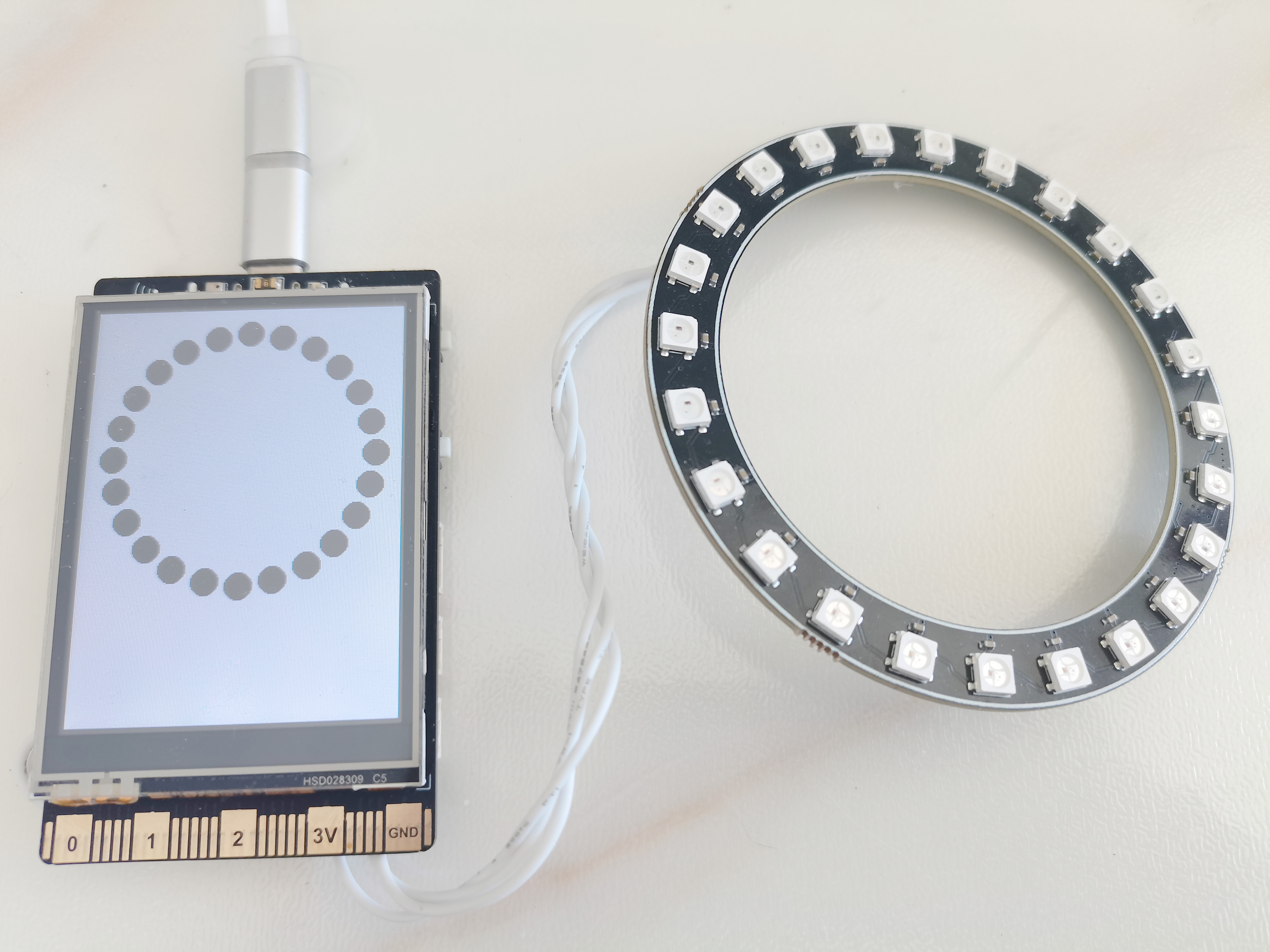

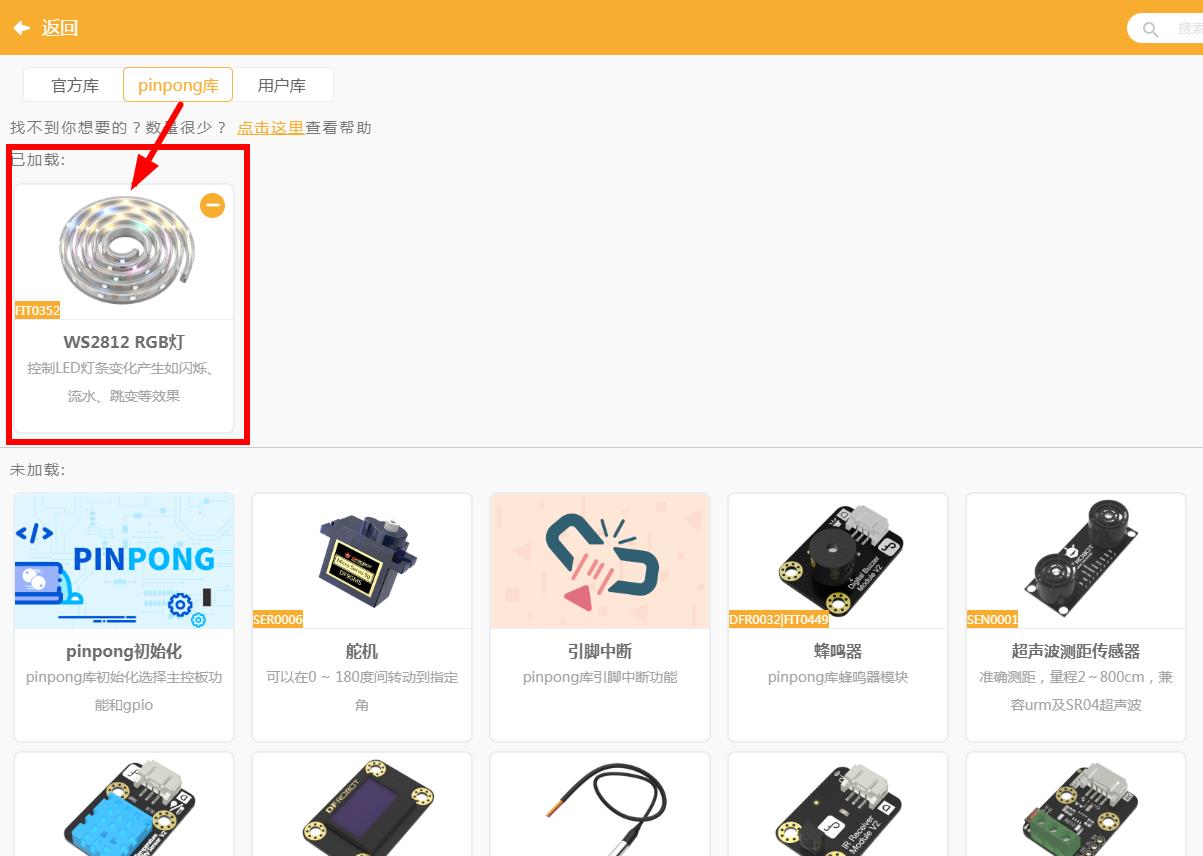

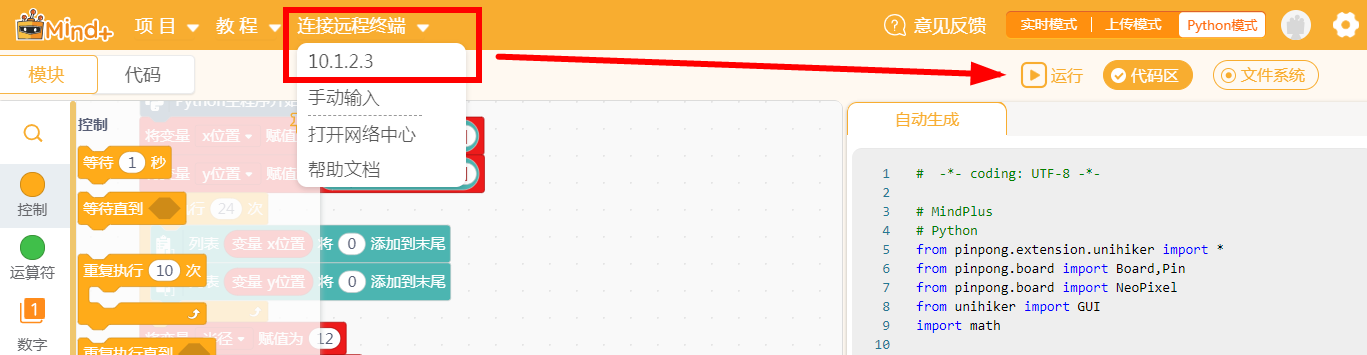

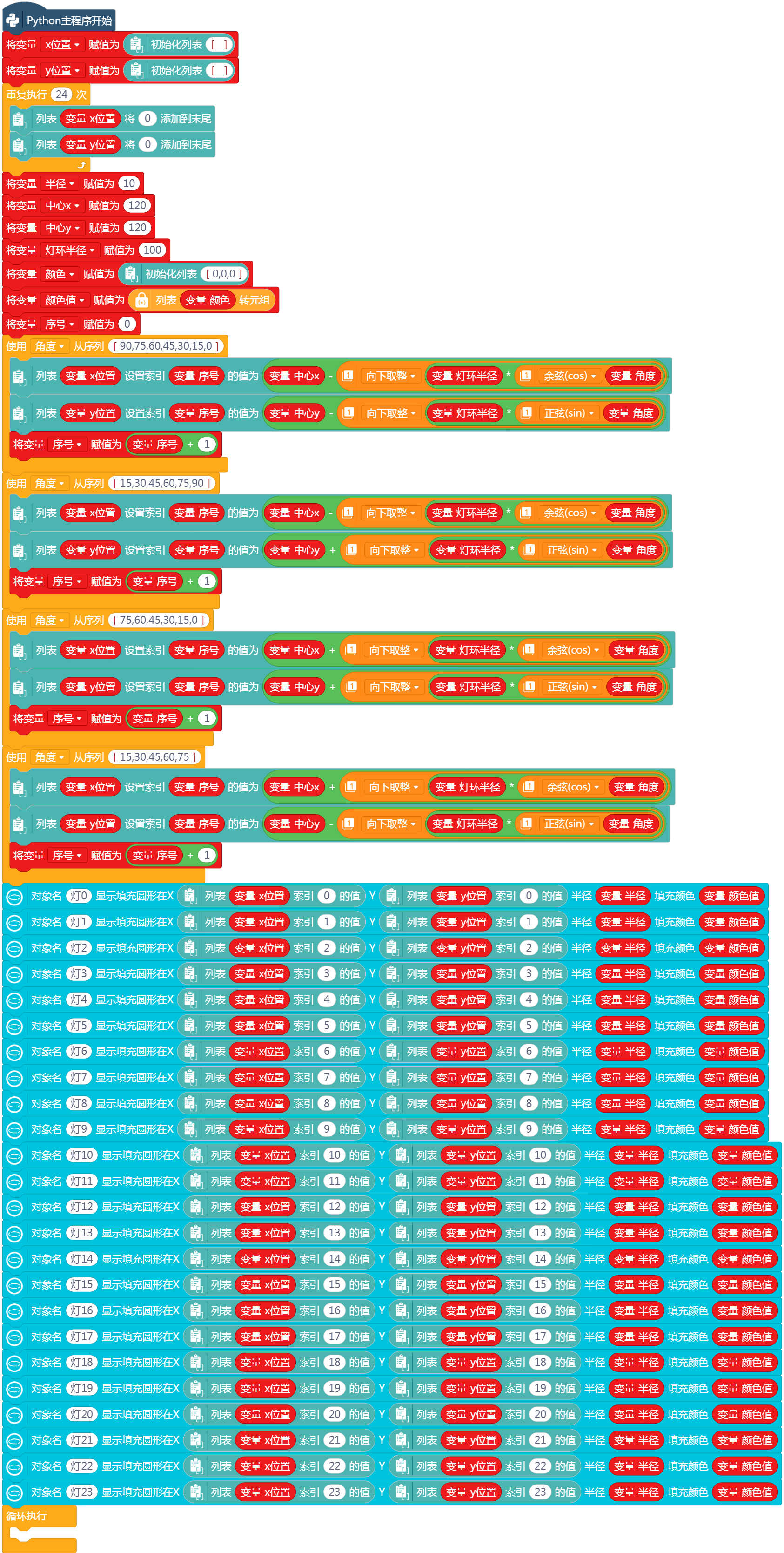

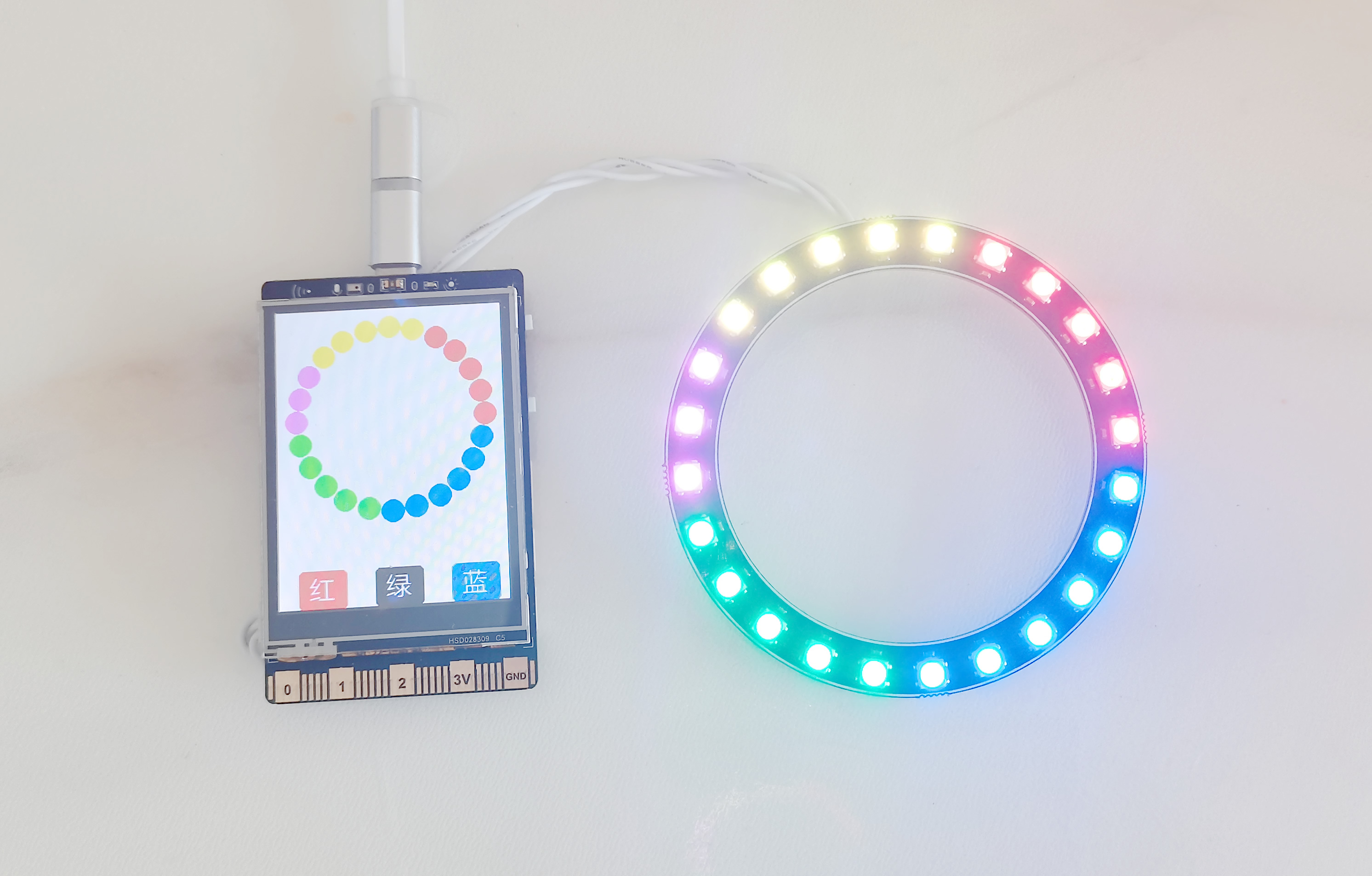

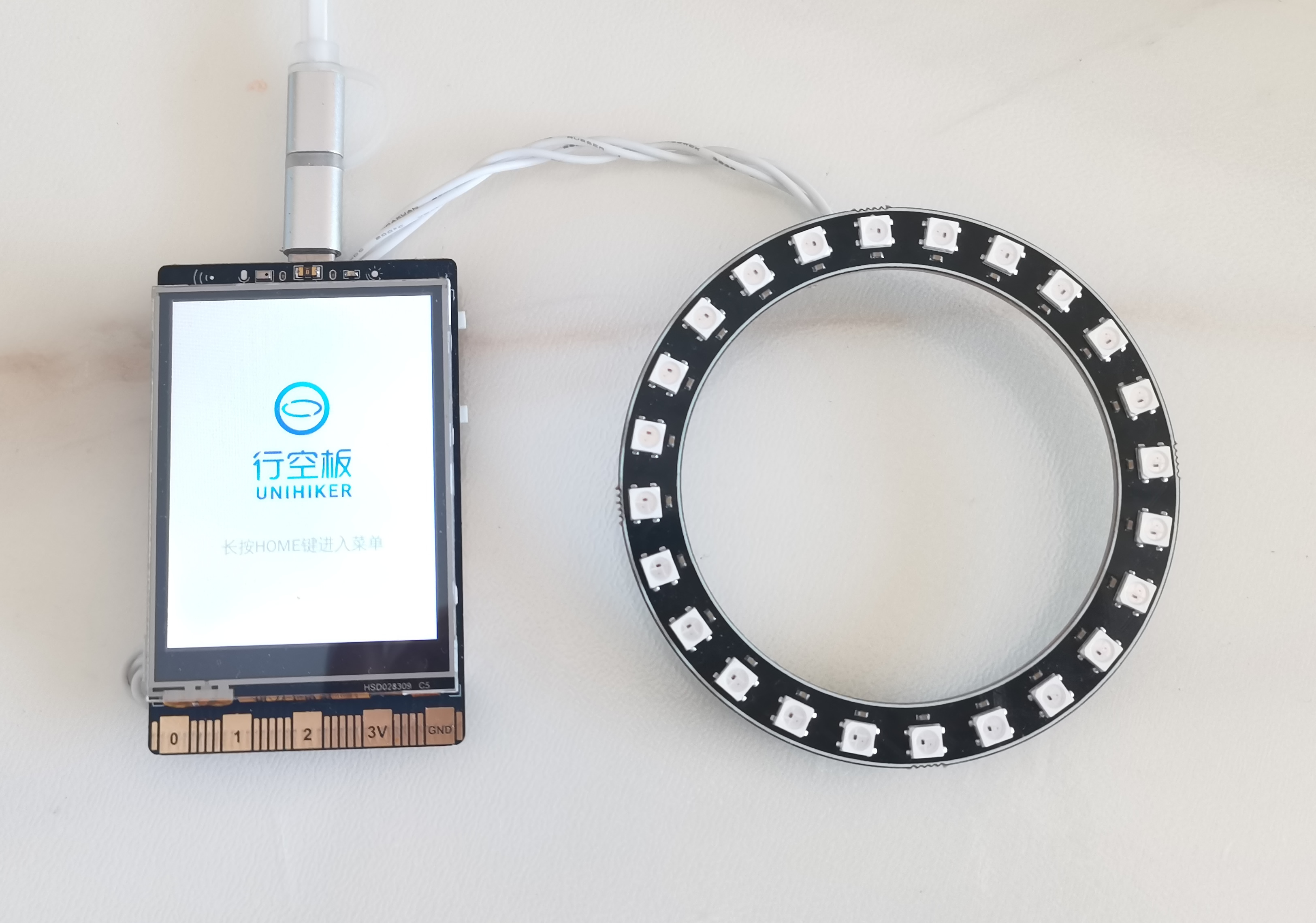

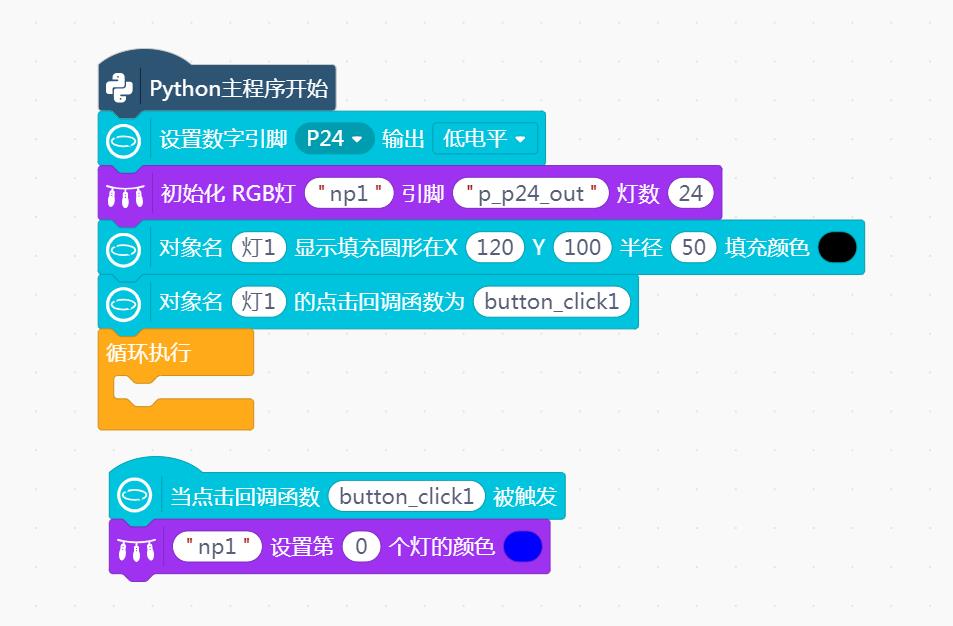

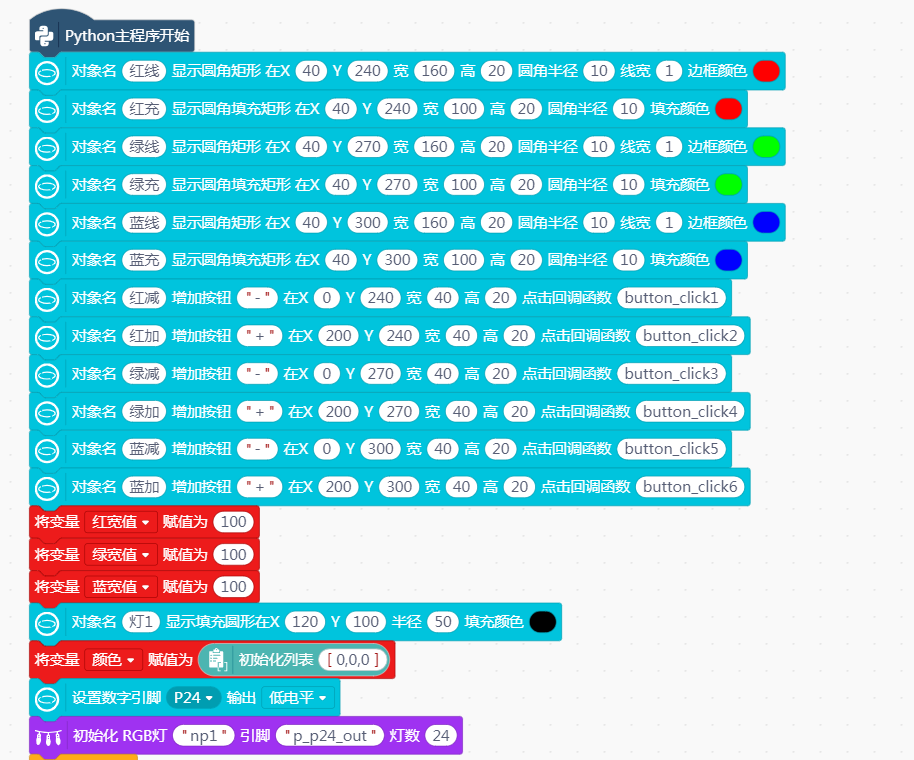

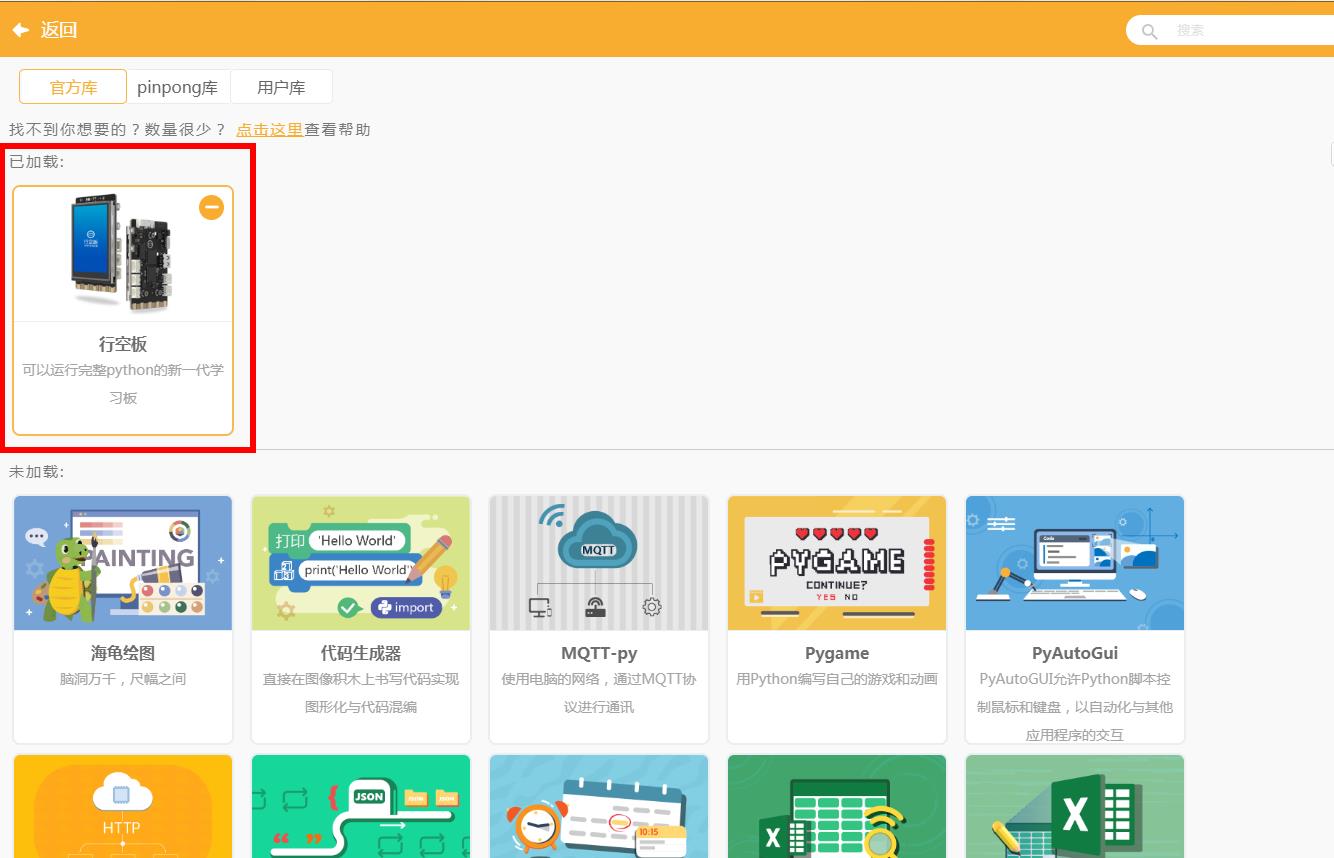

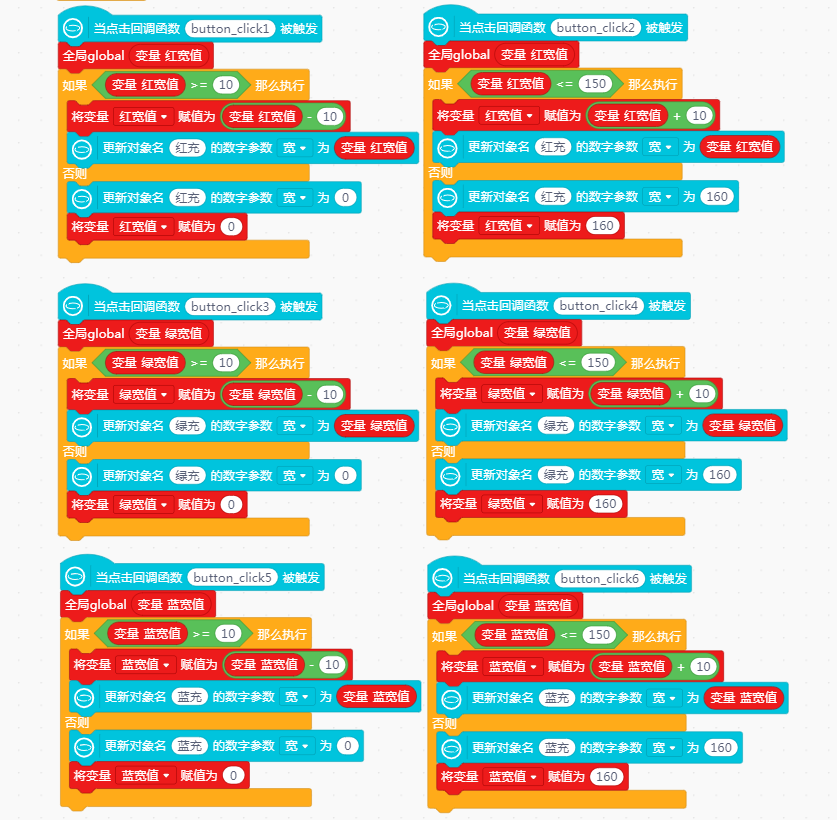

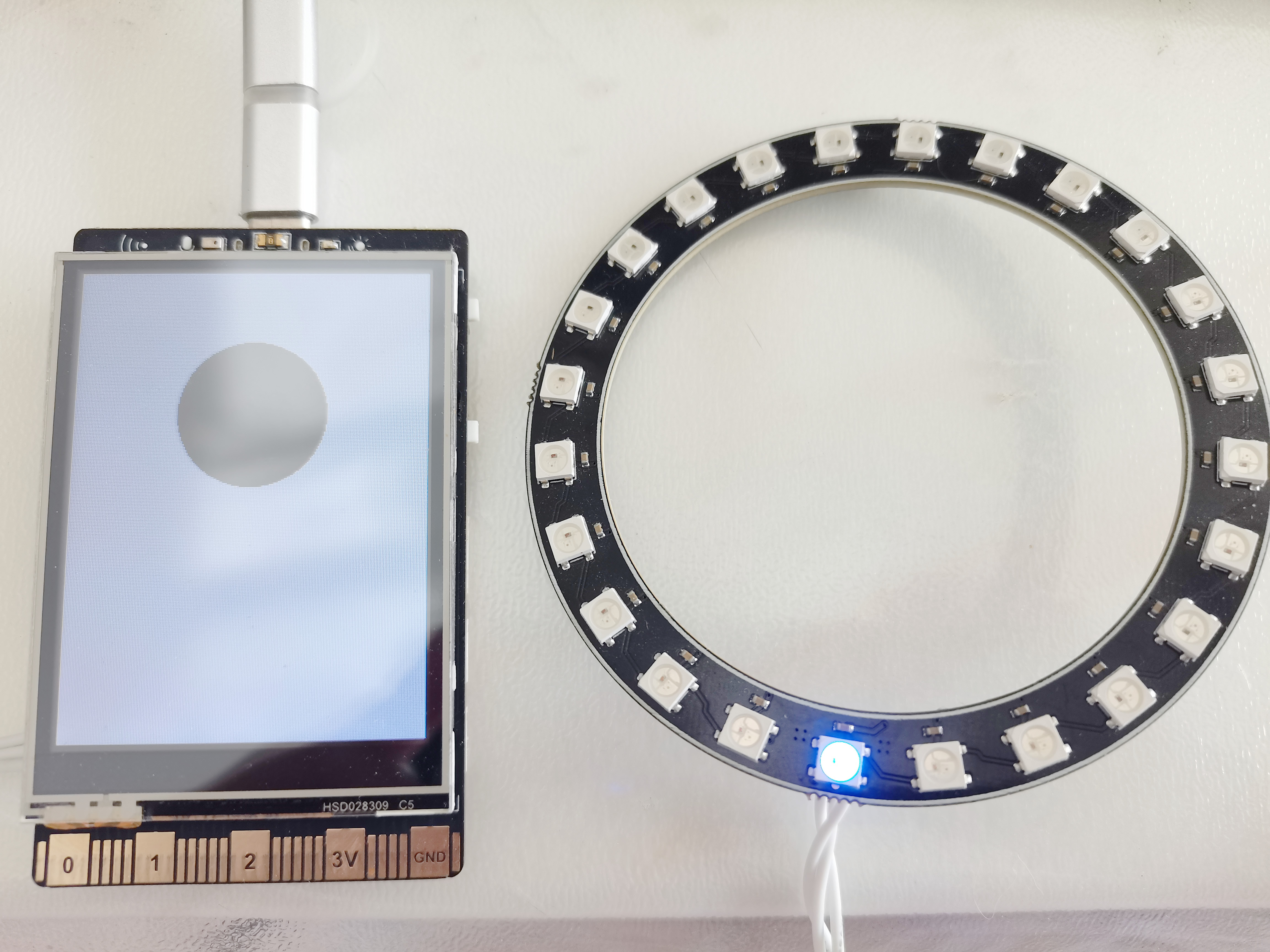

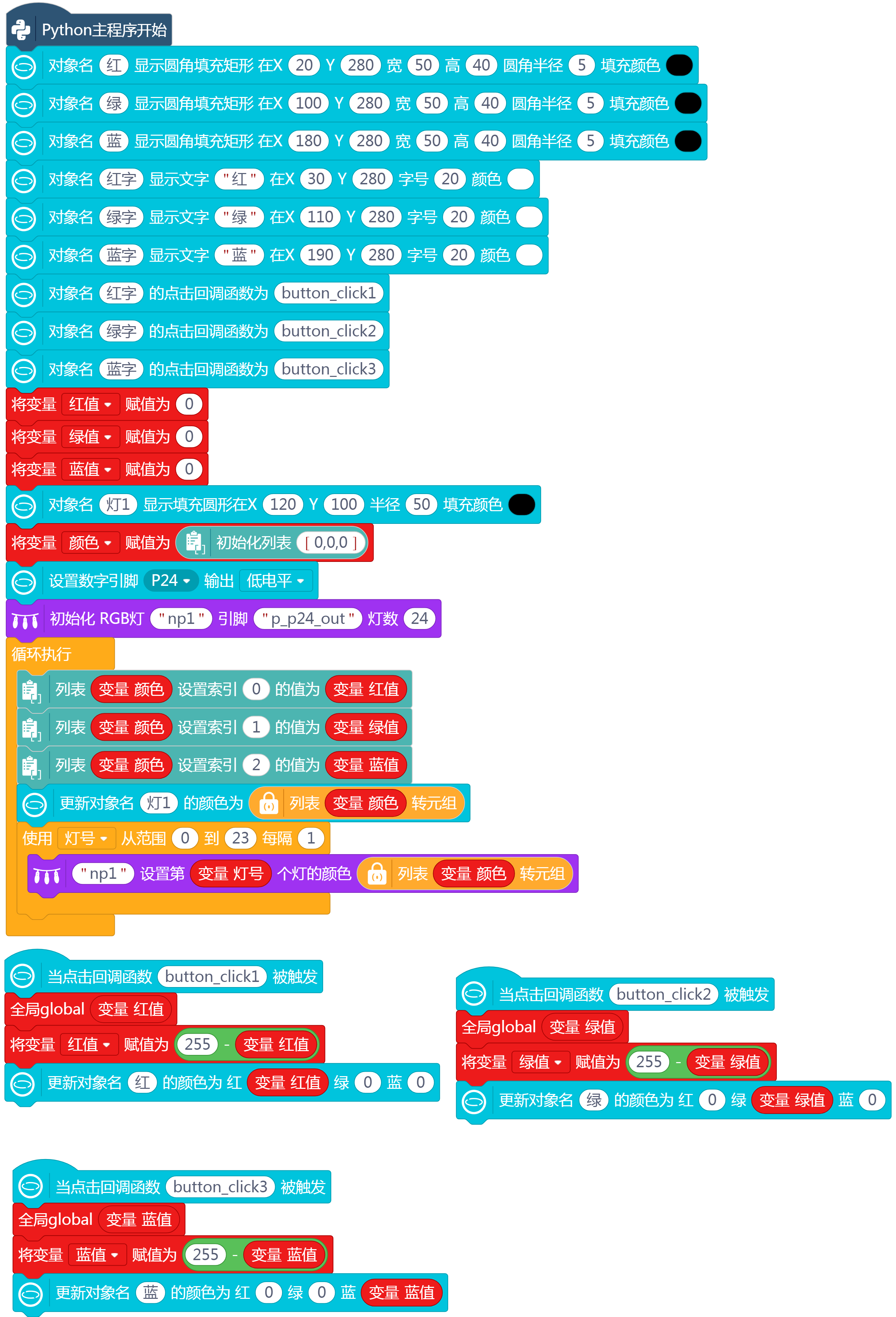

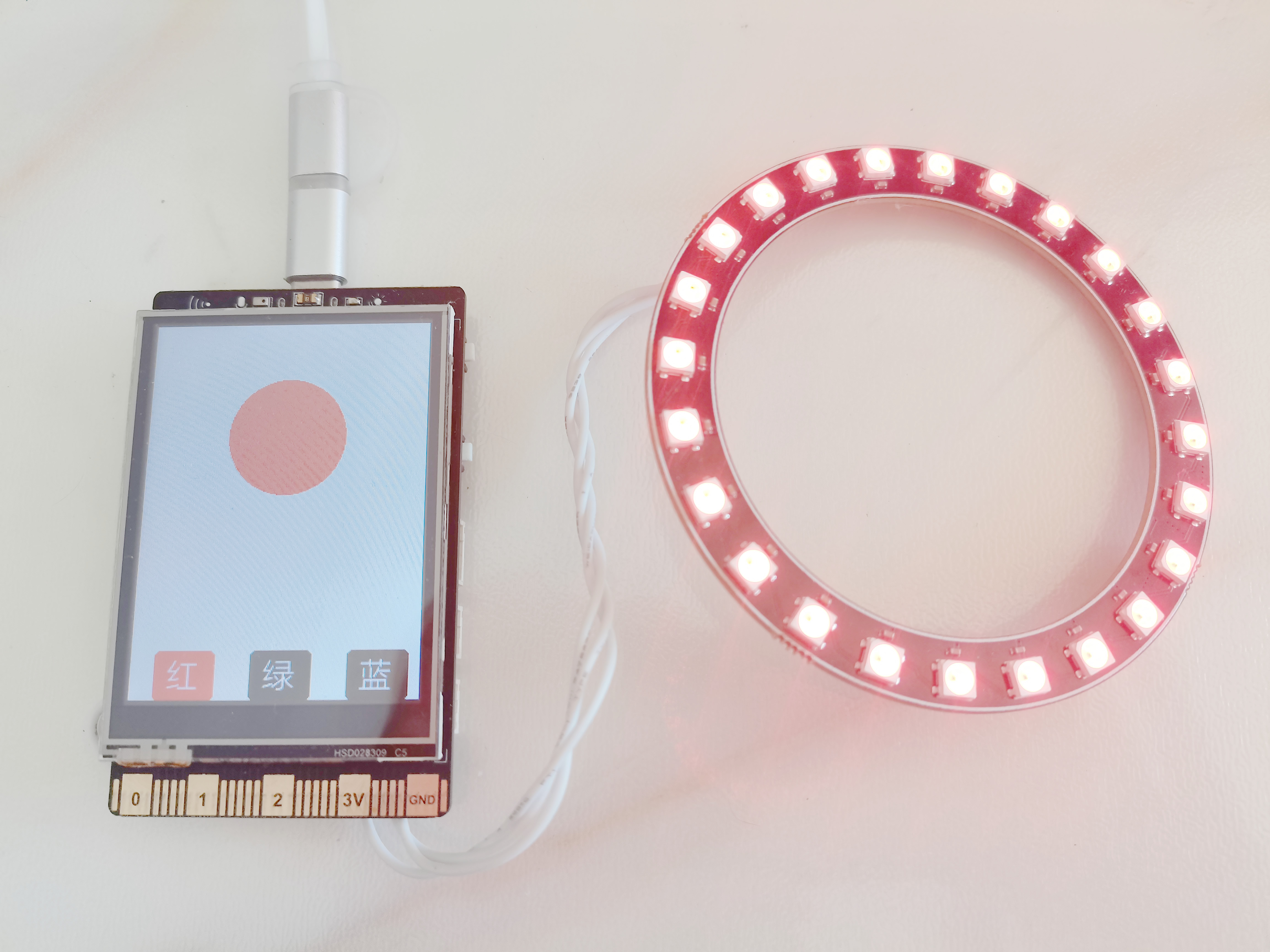

 【图形化编程】 图形编程是一项十分有趣的编程学习方式，是通过电脑鼠标来拖动乐高积木控制模块，进行构建。图形化编程的学习旨在通过课程训练，培养和提升学生的创新思维，计算思维和编程思维，帮助他们更好更正确的掌握科学世界的底层逻辑，从而更好的应对解决未来人生的各种问题。相比传统的代码编程，图形化编程更加简单、易读、易上手，是适合所有非程序员的编程爱好者入门平台。 【Mind+图形化编程】 Mind+是一款拥有自主知识产权的国产青少年编程软件，集成各种主流主控板及上百种开源硬件，支持人工智能（AI）与物联网（IoT）功能，既可以拖动图形化积木编程，还可以使用Python/C/C++等高级编程语言。 【Mind+行空板图形化编程】 Mind+是一款集成了包括行空板在内的大量开源硬件的编程软件，它拥有非常多的图形化基础指令和扩展库。  【行空板屏幕上界面操控LED灯环】  1、准备工作——加载行空板 点击“扩展库”，找到“官方库”下的“行空板”模块点击完成添加，点击返回后，就可以在“指令区”找到行空板，完成行空板加载。  2、练习一：点灯加载灯带库  LED灯环接在行空板24引脚 连接行空板成功后，点击“运行”   3、调色条绘制红、绿、蓝调色彩条及两侧增减按钮。  回调函数调整颜色值  主循环将颜色值赋值给LED灯及屏幕圆形。   4、三色按钮控制 因LED灯环对颜色细节不敏感，所以改用纯红绿蓝控制颜色，如红只有两个值0和255。    5、制作屏灯环 灯环中心点定位在（120，120），灯环半径为100，按平面直角坐标系四个区，逆时针用三角函数绘制24个圆。   6、分别控制灯珠 屏幕上每个圆开对应灯环上的灯珠，点击控制亮灭。  7、存储多帧，进行播放 对灯环亮灯状态进行存储，然后播放效果。在以上程序的基础上，增加如下代码：   【完整程序代码】  控灯环6.rar |
