材料清单：
1.lora mesh无线通信模块 *2 （购买链接：https://www.dfrobot.com.cn/goods-1560.html）
2.转串口模块3.3V
3.杜邦线
4.主控*2

硬件连接：

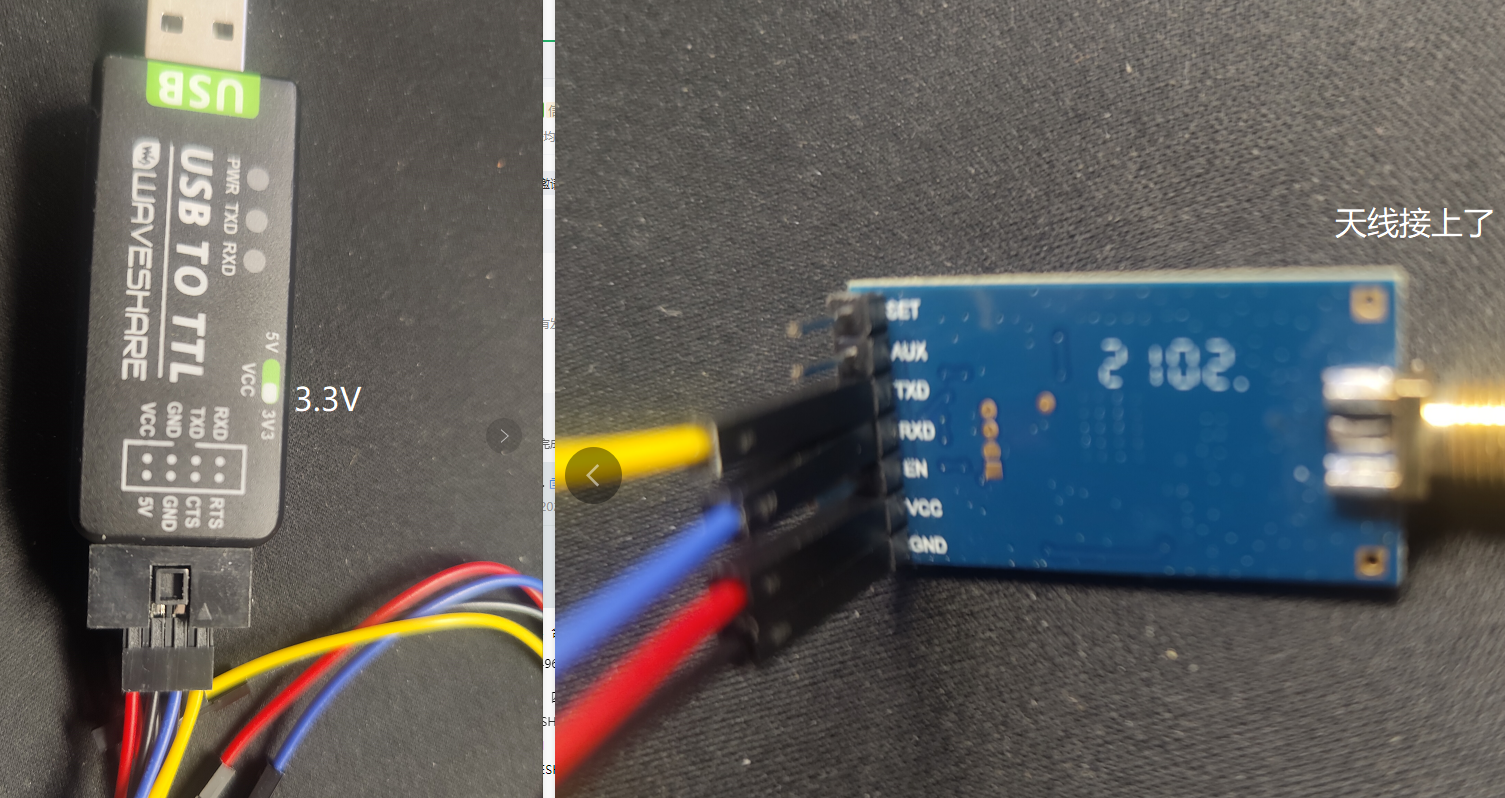

lora mesh无线通信模块图1

VCC接3.3V，GND接GND，TXD接RXD，RXD接TXD

软件配置：

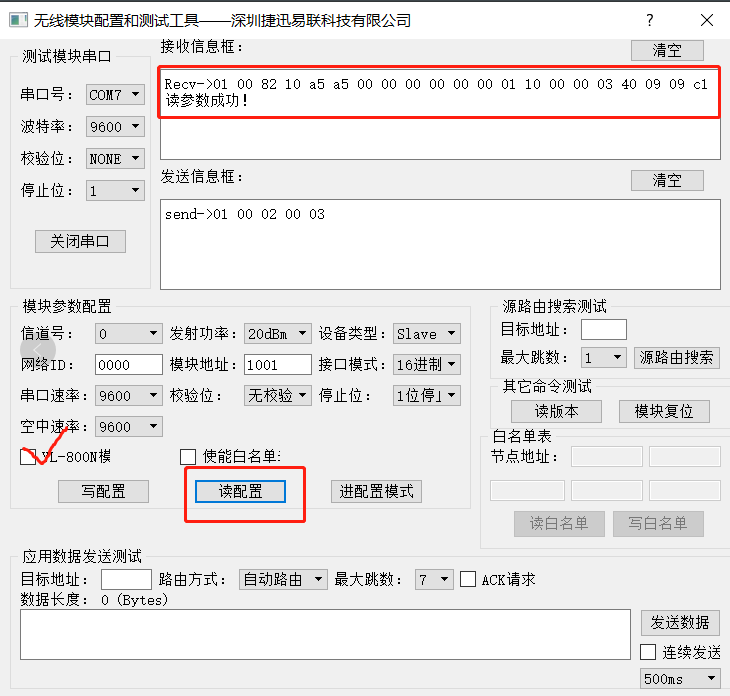

lora mesh无线通信模块图2

勾选YL800，读到配置后，根据产品资料进行配置。只有进入16进制才可以直接读配置，设置成透传模式后，必须勾选“进入配置模式”才能读取和配置参数，相当于临时进入16进制模式。重新上电还是透传模式。发射的模块是处于透明模式，接收模块要先点进入配置模式才能读取。

lora mesh无线通信模块图3

透传模式下，读取、设置参数。

lora mesh无线通信模块图5

配置成功后，填好目标地址，通过应用数据发送测试。

注意事项：

1.在16进制模式下，你的MCU单片机发送数据内容的格式要按协议发才有效。如果任意发的话就配置成透明模式。

2. 单片机串口可以给lora发十六进制2d 2d 2d让lora进入配置模式。

3.当从机是透明模式时，从机给主机发消息，如果主机是透明模式就和从机发的内容一样。如果是16进制模式就会按协议显示。主机要配置成MASTER，才能接收透明模式下SLAVER节点发的数据。
